中考物理家庭電路故障的分析問題綜合經典題含詳細答案

1、一、初中物理家庭電路故障的分析問題1.關于家庭電路和平安用電,以下說法正確的選項是()A.開關接在火線和用電器之間,與接在零線和用電器之間,同樣平安B.三孔插座能保證用電器的金屬外殼與零線相連,比兩孔插座更平安C.限制電燈的開關短路,會造成家庭電路中總電流過大,空氣開關跳閘D.發現家用電器或電線著火時,必須首先切斷電源,然后再救火【答案】D【解析】【分析】【詳解】A.限制用電器的開關應接在燈與火線之間,當開關斷開時,用電器才不會帶電,故A錯誤；B.三孔插座能保證用電器的金屬外殼與地線相連,故B錯誤；C.限制電燈的開關短路,會造成家庭電路中一直保持為通路,不會出現空氣開關跳閘,故C錯誤；D.電器

2、或電線著火時,要先切斷電源,再實行施救舉措,故D正確.應選D.2 .如下圖為一盞臺燈的電路示意圖,當把臺燈接入電路時,為了平安,應將臺燈插頭的(選填"C或"D)插腳接火線,該燈泡正常工作一段時間后,燈絲熱得發紅,而與之相連的導線卻幾乎不發熱,這說明電流通過導體時產生的熱量與有關.假設閉合S該燈泡不能發光且電路中的空氣開關跳閘,那么電路故障可能是燈泡.X1-麗腳.插腳插頭【答案】D電阻短路【解析】【分析】家庭電路中,開關與火線連接,通過焦耳定律分析電路電熱,電路中不能接入大功率用電器,不能出現短路情況.【詳解】(1)在家庭電路中,開關應連接在火線的一側,因此,當把臺燈接入電路

3、時,為了平安,應將臺燈插頭的D插腳接火線；(2)導線與燈絲串聯,根據焦耳定律,電流與通電時間相同時,燈絲的電阻大,所以產生的熱量多,因此出現燈絲熱的發紅,而與之相連的導線卻幾乎不發熱的原因；(3)當閉合S時,該燈泡不能發光且電路中的空氣開關跳閘,出現的情況可能是接入用電器功率過大,也可能是用電器短路.3 .電工師傅常用一只標有“220V100W的白熾燈L0作為“校驗燈取代保險絲來檢查新安裝的照明電路中每個支路的情況,如下圖.只閉合S、§時,假設Lo不發光,說明Li所在支路填“正?！岸搪坊颉皵嗦罚贿€可用試電筆檢查電路故障,閉合開關S3時,L2不發光,用試電筆分別測試A、B、C點,測電筆

4、的速管都發光,那么電路的故障為.LiQ【答案】斷路進戶零線斷路【解析】【分析】【詳解】1假設Li所在支路正常,那么有電流流過L.,IP會發光,這與題意不符合,所以Li所在支路不正常；假設Li所在支路短路,那么有電流流過Lo,L0會發光,這與題意不符合,所以Li所在支路不是短路；假設Li所在支路斷路,那么沒有電流流過0L0不會發光,這與題意相符合,所以Li所在支路是斷路的.2當電路是斷路時,用測電筆測量時,C是與零線相通的,本不該亮,亮了那就說明到C的零線斷開了.4 .家庭電路用電時要注意平安.i在家庭電路中,有時導線長度不夠,需要把兩根導線連接起來使用,而連接處往往比別處更容易發熱甚至引起火災

5、.這是由于有接頭處導線比相同長度無接頭處導線的選填“電流“電阻大.2為了檢查家庭電路中是否有短路情況,在進戶線的干路上串聯一個標有“PZ220-40的白熾燈Li,如下圖,然后斷開家里的其他開關,只閉合S,假設Li發光較暗,說明該支路；假設發現Li正常發光,說明該支路.以上兩格均選填“正?；颉岸搪?火.一法一f【答案】電阻正常短路【解析】【詳解】2i從焦耳定律Q1Rt得出串聯電路中電阻大時發熱量高,所以接頭處容易發熱高甚至引起火災,是由于接頭處導線比相同長度無接頭處導線的電阻大；23把次TLi放在火線上時,Li與L2串聯,假設L2電路正常,Li與L2都不會到達額定電壓,所以Li將發光較暗,所以假

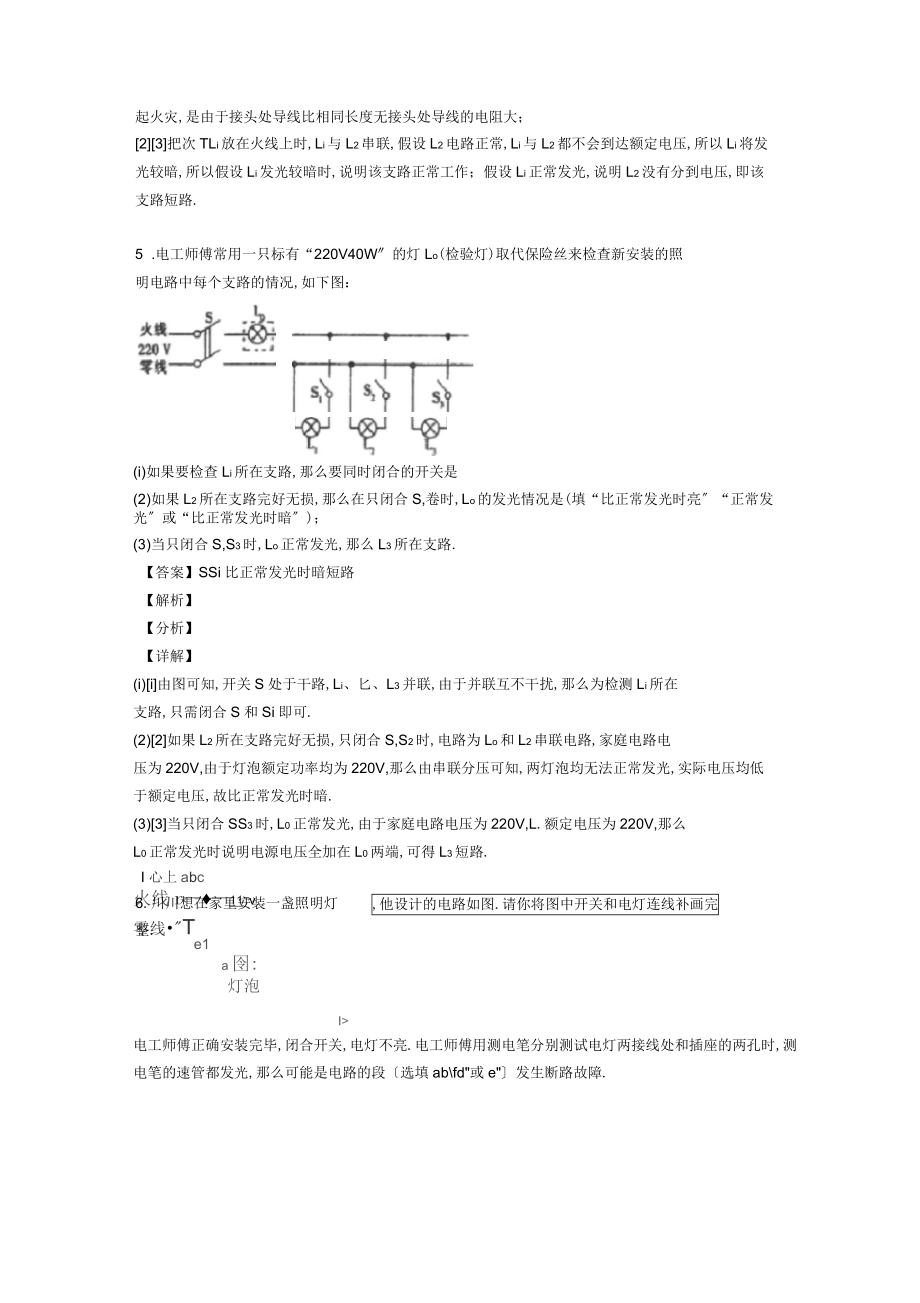

6、設Li發光較暗時,說明該支路正常工作；假設Li正常發光,說明L2沒有分到電壓,即該支路短路.5 .電工師傅常用一只標有“220V40W的燈Lo(檢驗燈)取代保險絲來檢查新安裝的照明電路中每個支路的情況,如下圖：(i)如果要檢查Li所在支路,那么要同時閉合的開關是(2)如果L2所在支路完好無損,那么在只閉合S,卷時,Lo的發光情況是(填“比正常發光時亮“正常發光或“比正常發光時暗)；(3)當只閉合S,S3時,Lo正常發光,那么L3所在支路.【答案】SSi比正常發光時暗短路【解析】【分析】【詳解】(i)i由圖可知,開關S處于干路,Li、匕、L3并聯,由于并聯互不干擾,那么為檢測Li所在支路,只需閉

7、合S和Si即可.(2)2如果L2所在支路完好無損,只閉合S,S2時,電路為Lo和L2串聯電路,家庭電路電壓為220V,由于燈泡額定功率均為220V,那么由串聯分壓可知,兩燈泡均無法正常發光,實際電壓均低于額定電壓,故比正常發光時暗.(3)3當只閉合SS3時,L0正常發光,由于家庭電路電壓為220V,L.額定電壓為220V,那么L0正常發光時說明電源電壓全加在L0兩端,可得L3短路.6.川川想在家里安裝一盞照明燈整.,他設計的電路如圖.請你將圖中開關和電燈連線補畫完I心上abc火線r11tv零線"Te1a囹:燈泡I>電工師傅正確安裝完畢,閉合開關,電燈不亮.電工師傅用測電筆分別測

8、試電燈兩接線處和插座的兩孔時,測電筆的速管都發光,那么可能是電路的段選填abfd"或e"發生斷路故障.【解析】【詳解】1開關和電燈應該串聯接在電路中,先接開關,再接電燈,如以下圖所示；IId11零線p©0W-l燈泡I2假設是ab段發生斷路故障,那么閉合開關,電燈不亮,用測電筆分別測試電燈兩接線處和插座的兩孔時,測電筆的速管都不亮,這與題意不符合,故不是ab段發生斷路故障；假設是fd段發生斷路故障,那么閉合開關,電燈會亮,這與題意不符合,故不是fd段發生斷路故障；假設是e發生斷路故障,那么閉合開關,電燈不會亮,用測電筆分別測試電燈兩接線處和插座的兩孔時,測電筆的速管

9、都發光,這與題意符合,故可能是電路的e發生斷路故障.7.如下圖是一種空氣開關原理圖,當電流超過限制電流時,會自動切斷電路.空氣開關的原理是當電流超過限制電流時,會自動切斷電路,電流過大的原因是：一、短路；二、；(2)當電流超過限制電流時,銜鐵N被電磁鐵M吸引過去,勻質的金屬桿OA在彈簧拉力作用下繞O點轉動,電路斷開剛轉動時,杠桿OA屬于杠桿.【答案】用電器總功率過大省力【解析】【分析】【詳解】(1)1電流過大的原因有短路或者用電器總功率過大.(2)2金屬桿OA可看作杠桿,支點是O,彈簧的拉力是動力,杠桿OA的重力是阻力,這時杠桿的動力臂大于阻力臂,所以OA屬于省力杠桿.8.如圖是小許家中關于家

10、庭電路的幾個器件(1)(1)如圖(1)所示,該電能表的示數為kWh；由表上銘牌可知,他家同時使用的用電器的功率最多只能為W；(2)如圖(2)的兩只白熾燈泡,假設這兩只燈泡燈絲的長度相同,那么燈絲較粗的是(甲/乙)燈,假設將它們串聯接在220V電源上,較亮的是(甲/乙)燈,它們的總功率(大于/等于/小于)25W；(3)如圖(3)所示是測電筆的結構示意圖.其中屬于絕緣體的是,當測電筆插入電源插座時速管發光,那么該插孔接的是線；他將開關斷開的臺燈插頭插入電源插座后,閉合臺燈開關,干路中的保險絲立即熔斷了,發生這種情況的最大可能是(插座/插頭/開關/燈頭)處有短路【答案】643.48800乙甲小于塑料

11、外殼火燈頭【解析】【詳解】12從圖1可以看到,該電能表的示數為643.4kWh；由表上銘牌可知,電路中的電流最大只能是40A,電路電壓是220V,那么他家同時使用的用電器的功率最多只能為PUI220V40A8800W;U2(2)3從圖2可以看到,甲燈的電功率小于乙燈的,根據R可知,甲燈的電阻大于乙P燈的電阻,而兩燈泡的燈絲材料相同,長度也相同,甲燈的電阻大,那么甲燈燈絲橫截面積較小,即燈絲較粗的是乙燈；4假設將它們串聯接在220V電源上,串聯電路電流處處相等,而甲燈的電阻較大,根據P|2R可知,甲燈的功率較大,那么甲燈較亮；U2.»+日5把它們串聯后,電路的總電阻是大于甲燈的電阻的,

12、根據P可知,電壓都是R220V,電路的總功率是小于甲燈的功率,即它們的總功率小于25W;(3)6從圖3可以看到,測電筆的構造中,只有塑料外殼不容易導電,它是絕緣體；口根據測電筆的使用方法可知,當測電筆插入電源插座時速管發光,那么該插孔接的是火線；8假設插座、插頭有短路現象,那么在沒閉合臺燈開關之前,保險絲就已經熔斷了,所以不會是插座、插頭短路；假設是開關短路,臺燈是有電阻的,那么即使開關閉合,保險絲也不會熔斷,所以不會是開關短路；假設是燈頭短路,那么閉合開關后,電路中電流很大,保險絲會熔斷,這符合題意.綜上所述,可能是燈頭處發生短路.9 .小明同學想在家里安裝一盞照明燈,如下圖是他設計的電路.

13、圖中虛線框1和2應連入開關和電燈,那么開關應裝在方框中(填“1或“2).安裝完畢后,閉合開關,電燈正常發光,當他把“220V8W的臺燈插頭插入插座后,閉合臺燈開關,電燈熄滅,發生這一現象的原因可能是短路.(選填序號插座處臺燈插頭處臺燈開關處臺燈燈頭處)【答案】1；.【解析】【詳解】1保險絲接在火線上,說明上面的線為火線,下面的線的零線,開關接在保險絲和燈泡之間,即位置1接開關,位置2接燈泡；2當把臺燈插頭插入插座后,閉合臺燈開關,電燈熄滅,發生這一現象的原因可能是臺燈燈頭處短路,沒有電流流過燈泡,電燈熄滅.10 .如下圖是小夢家中某房間電路的一局部,假設在圖中甲、乙兩處只能裝電燈或開關.對此電

14、路,說法正確的選項是援雄St火等地I.A?升.H甲H卜1I-A.保險絲熔斷,一定是用電器總功率過大B.電冰箱接入三孔插座能使金屬外殼接地C.甲處應裝開關,乙處應裝電燈D,用試電筆測圖中三點,A、C兩點就管發光【答案】B【解析】【分析】【詳解】Ao保險絲熔斷,可能是發生了短路,也可能是用電器總電功率過大,故A錯誤；B.電冰箱接入三孔插座能使電冰箱金屬外殼接地,預防由于電冰箱的外殼帶電而使人發生觸電事故,故B正確；C.在家庭電路中,為了平安,一般把開關接在火線和用電器之間,故乙處接開關、甲處接燈,故C錯誤；D.A點與零線接通,B點與零線接通,C點與火線接通,用試電筆測試時,A點就管不發光,B點就管

15、不發光,C點速管發光,故D錯誤.應選Bo11.如圖是某同學家中的局部電路,開始時各局部工作正常,將電飯煲的插頭插入電源的三孔插座后,正在燒水的電熱壺忽然不能工作,但電燈仍正常發光拔出電飯煲的插頭,電熱壺仍不能工作,把測電筆分別插入插座的左、右孔,窟管均能發光.那么可以判斷出電路的故障是A.電熱壺所在電路的BD兩點間斷路B.插座的接地線斷路C.電路的CD兩點間導線斷路D.電路的A、B兩點間導線斷路【答案】C【詳解】正在燒水的電熱壺忽然不能工作,但電燈仍正常工作,說明電路中不能出現短路,否那么保險絲燒毀,用電器都不能正常工作,所以電路中出現斷路現象；電燈仍正常工作,說明A點左側,C點左側都沒出現斷

16、路現象,而把測電筆分別插入插座的左、右插孔,速管均能發光,說明火線沒有斷路,零線斷路了,且是在CD之間導線斷路.12.“注意平安是同學們?nèi)粘Ｉ钪斜仨毦哂械囊庾R,以下有關平安的說法錯誤的選項是()A.家庭電路中空氣開關跳閘一定是發生了短路B.使用驗電筆時,手必須接觸筆尾金屬局部C.雷雨天,人不能在高處打傘行走,否那么可能會被雷擊中D.如果發生觸電事故,應立即切斷電源,然后施救【答案】A【解析】【分析】(1)家庭電路中電流過大的原因是總功率過大和短路；(2)使用測電筆時,手必須接筆尾金屬體；(3)雷電容易擊中地面上尖端的突起物；(4)發現有人觸電或電引起的火災,首先切斷電源.【詳解】A.家庭電路

17、中空氣開關跳閘,可能是發生了短路,也可能是用電器的總功率過大,故A錯誤,符合題意；B.使用驗電筆時,手必須接觸筆尾金屬局部,不能接觸其筆尖局部,故B正確,不符合題意；C.雷雨天打傘是很危險的,可能會被雷擊,故C正確,不符合題意；D.發生觸電事故,切斷電源是首先要做的,然后施救,故D正確,不符合題意.應選Ao13 .如下圖的電路出現故障,總開關S跳閘后,復位時又立即跳閘.電工檢修時斷開所有開關,拔去保險絲,并在此處接入一只普通的白熾燈泡L0,當閉合開關S、S時,L0正常發光,Li不發光；當13!合開關SS2時,L0和L2都發出暗紅色光；那么可以確定電路故障是A.燈Li斷路B.夕TLi短路C.夕T

18、L2斷路D.燈L2短路【答案】B【解析】【分析】將電燈片按表格中提供的接法接入電路,是把此燈串聯接入電路；假設電燈占恰能正常發光,說明開關閉合的那條支路短路,使該燈直接接在電源上；假設電燈Lo比正常發光暗,說明開關閉合的那條支路的燈與該燈串聯接入電路,所分電壓低于220V,這條支路正常；假設電燈Lo不發光,說明開關閉合的那條支路有開路；據此分析判斷.【詳解】當閉合開關S、Si時,L0和Li串聯,L0正常發光,Li不發光,說明燈Li短路；當閉合開關S、S2時,L0和匕串聯,L0和匕都發出暗紅色光說明燈L2正常.應選Bo【點睛】電路故障是中考必考題型,此題根據燈島的發光情況判斷電路故障,不太難.1

19、4 .小華在位如下圖的實驗時,閉合開關S,兩燈均發光,過了一會兒,燈Li忽然熄滅,他發現一個電表的示數變大,另一個電表的示數變小.他將燈Li、L2位置互換,再次閉合開關S,觀察到兩個電表均無示數,假設電路只有一處故障,且只發生在燈Li或L2上,B.燈Li短路D.燈L2斷路A.燈Li斷路C.夕TL2短路【答案】A【解析】【詳解】由電路圖知,兩只燈泡串聯,電壓表測量燈泡Li兩端的電壓,電流表測量通過電路的電流；A.如果燈Li斷路,兩燈都不能發光,電流表示數減小為零,電壓表示數增大；將燈Li、L2位置互換后,整個電路斷路,所以電流表、電壓表指針均不動,故A符合題意；B.如果燈泡Li短路,Li不能發光

20、,電流表示數增大,電壓表示數減??；將兩只燈泡互換位置后,電流表指針偏轉,電壓表指針也偏轉,故B不符合題意；C.如果燈泡L2短路,電流表、電壓表示數都增大,故C不符合題意；D.如果燈泡L2斷路,整個電路斷路,所以電流表、電壓表指針均為0,故D不符合題意.i5.如下圖為某家庭衛生間電路,電燈和電熱水器都在正常工作.在三線插座上剛插上洗衣機開關未閉合的插頭時,所有用電器都停止工作,拔出洗衣機的插頭后,用測電筆測試三線插座的左右兩孔,窟管都發光,發現有一根熔絲熔斷了.以下分析合理的是B.斷開Si、再用測電筆檢測三線插座的左右兩孔,窟管都發光C.只斷開Q,再用測電筆檢測開關Si的兩個接線柱,窟管都不發光

21、D.只取下燈泡,再用測電筆檢測燈座的兩個接線柱,速管都發光【答案】D【解析】【分析】【詳解】A.熔絲熔斷的原因是電路超負荷運作或電路短路,在三線插座上剛插上洗衣機開關未閉合的插頭時,所有用電器都停止工作,此時洗衣機沒有工作,所以不是電路超負荷運作,應該是洗衣機插頭出現短路,故A不符合題意；B.斷開Si、8,三孔插座的左孔無法與火線相連,因此用測電筆檢測三線插座的左孔,窟管不發光,故B不符合題意；C.只斷開Q,開關Si的兩個接線柱仍然與火線相連,所以再用測電筆檢測開關S的兩個接線柱時,速管均發光,故C不符合題意；D.只取下燈泡,燈座左側接線柱通過開關S與火線相連,燈座右側接線柱通過熱水器與火線相

22、連,所以再用測電筆檢測燈座的兩個接線柱,速管都發光,故D符合題意.應選Do16.如下圖,當開關S閉合后,發現電燈L不亮,用測電筆測試c、d兩點時,窗管都發光,測試a、b兩點時,只有a點速管發光,那么故障可能是火線零線A.火線與零線短路B. b、c之間某處斷路C. a、d之間某處斷路D,電燈的燈絲斷了【答案】B【解析】【詳解】A.假設火線與零線短路,閉合開關時,電燈L不亮,用測電筆測試a、b、c、d兩點時,窗管都不發光,故A項不符合題意；B. b、c之間某處斷路,燈不亮,a、d、c點都會使試電筆就管發光,故B項符合題意；C. a、d之間某處斷路,c點不能使試電筆就管發光,故C項不符合題意；D.假

23、設電燈的燈絲斷了,燈不亮,c點不能使試電筆就管發光,故D項不符合題意.17.關于家庭電路及平安用電,以下說法正確的選項是A.保險絲斷了,可以用鐵絲來代替B.家庭電路中,空氣開關跳閘一定是由于電路發生了短路C.使用試電筆時,手指不能接觸筆尾金屬體,以免發生觸電事故D.為了預防因漏電而造成觸電事故,微波爐的金屬外殼應該與大地相連【答案】D【解析】【詳解】A.保險絲的特點是熔點低,電阻大,鐵絲不具有這樣的特點,故A錯誤B.家庭電路中空氣開關跳閘,可能是發生了短路也可能是用電器的總功率過大,故B錯誤C.使用試電筆時,手指不能碰到筆尖金屬體,但要接觸筆尾金屬體,故C錯誤D.有金屬外殼的用電器的外殼一定要

24、接地,預防金屬外殼用電器漏電時發生觸電事故,故D正確18.有一次,小華在將臺燈插頭插入家庭電路的插座時,室內電燈忽然全部熄滅,原因可能是A.插頭與插座接觸不良B.臺燈的燈絲斷了C.臺燈的燈座內短路D.臺燈的插頭內短路【答案】D【解析】【分析】電路中電流過大的原因：一是短路,二是用電器的總功率過大；這兩種情況都會使保險絲燒斷或跳閘,使家里的其它用電器停止工作.【詳解】AB.由于沒有將臺燈插頭插入插座時,室內電燈都正常工作,因此室內電燈、插座等用電器均正常,故AB錯誤；C.當臺燈燈座短路時,插頭插入插座,只有再閉合開關時,才會出現電路中電流過大,燒斷保險絲或跳閘,使室內電燈就全部熄滅的情況,假設不

25、閉合開關,不會出現上述情況,故C錯誤；D.當臺燈或插頭內短路,當插頭插入插座時會使整個電路發生短路,使電路中電流過D正確.大,燒斷保險絲或跳閘,使室內電燈就全部熄滅,故應選Do19.如下圖為某家庭衛生間電路,電燈和電熱器都在正常工作.在三線插座上剛插上洗衣機開關未閉合的插頭時,所有用電器都停止工作,拔出洗衣機的插頭后,用測電筆測試三線插座的左右兩孔,窟管都發光,發現有一根熔絲熔斷了.以下分析不合理的是火線T_I"HgpL-kjj-1q電熱器A.一定是零線上的熔絲熔斷了B.斷開Si、及,再用測電筆檢測三線插座的左右兩孔,窟管都發光C.只斷開Si,再用測電筆檢測開關S2的兩個接線柱,速管都發光D.只斷開S2,再用測電筆檢測開關Si的兩個接線柱,速管都發光【答案】B【解析】【詳解】A.在插上洗衣機開關未閉合的插頭前,電燈和電熱器都在正常工作,在插上洗衣機開關未閉合的插頭,所有用電器都停止工作,說明電路中干路上有斷路,測電筆測試插座的兩孔,窟管都發光,說明兩孔與火線是連通的,故只可能是零線斷了,故A正確,不符合題
