2021年秋國開模擬電子電路試驗報告一至四題庫

1、2021年秋國開模擬電子電路實驗報告一至四題庫實驗一集成運放的線性運算電路溫馨提示：進行試驗操作之前，您可能需要先了解一下電路仿真軟件Multisim（一）實驗目的1 .掌握運放運算電路的測量分析Ap方法。2 .鞏固集成運放幾種典型運算電路的用法，掌握電路元、器件選擇技巧。（二）實驗儀器與設備1 .模擬電路實驗箱：包括本實驗所需元器件；2.雙蹤示波器1臺；3.萬用電表1臺。（三）實驗原理2 .反相求和運算電路圖1-1為典型的反相求和運算電路，輸出Uo與輸入UI有如下關系若設R1=R2=R3=RF上式可簡化為圖1-1反相求和運算電路3 .差分比例運算電路圖1-2為差分比例運算電路，輸出Uo與輸入

2、UI有如下關系電路的輸入電阻為圖1-2差分比例運算電路（四）實驗內容與步驟1 .反相求和運算電路實驗（1）按照圖1-1連接電路；（2）調節實驗箱上的可調電阻器，在01.5V范圍內分別為UI1、UI2、UI3選擇一組給定值；（3）測量輸入電壓UI1、UI2、UI3和輸出電壓Uo,將測量結果填入下表中；(4)重復(2)、(3),完成三組數據測量。UI1(V)UI2(W)UI3(X)Uo(V)誤差測量值計算值第1組第2組第3組2 .差動比例運算電路實驗(1)按圖1-2連接電路電路，接通電；(2)按下表在輸入端加上直流電壓，測量對應的輸出電壓，填入表中，并與計算值比較。UI10mV40mV0.4V1.

3、2VUI#;15mV50mV0.6V2VUI#;-UIUO（實測值）UO（計算值）（五）作業要求預習要求1.復習第1單元有關內容；2.下載或繪制實驗記錄表；3.預習雙蹤示波器的使用方法實驗報告要求1.填寫實驗表格；2.進行實驗小結；3.上傳實驗報告。實驗二晶體管放大電路（一）實驗目的1 .掌握共射放大電路的靜態和動態參數的測量方法；2,鞏固理解晶體管放大電路的電路特性；3.熟悉儀器儀表的功能和使用方法。（二）實驗儀器與設備1 .模擬電路實驗箱：包括本實驗所需元器件；2.示波器1臺；3.萬用電表1臺；4.低頻信號發射器1臺；5.毫伏表1臺。（三）實驗原理實驗電路如圖2-1所示。其中圖為基本

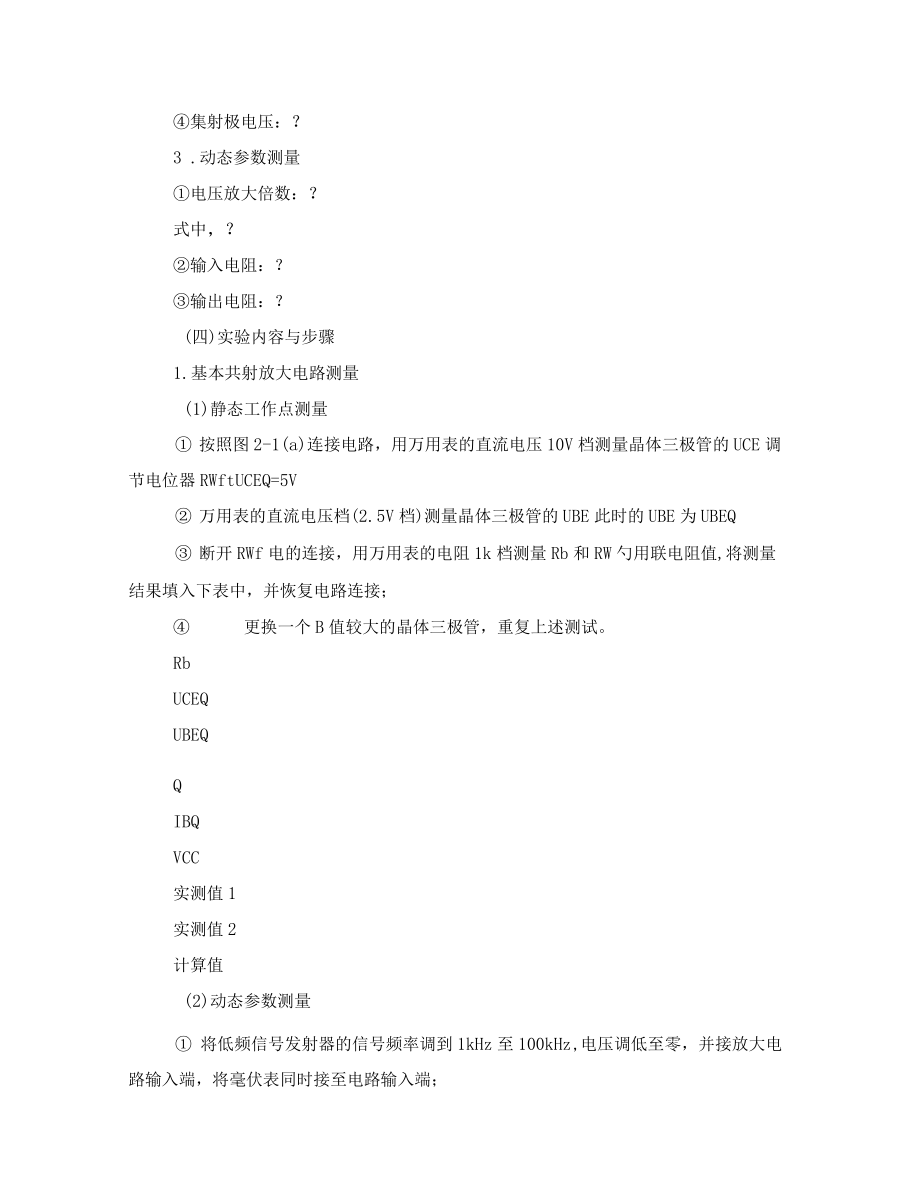

4、共射放大電路，圖為穩定工作點的共射放大電路。圖2-12 .靜態工作點（1）基本共射放大電路基極電流：？集電極電流：？集射極電壓：？（2）穩定工作點的共射放大電路基極電壓：？集電極電流：？基極電流：？集射極電壓：？3 .動態參數測量電壓放大倍數：？式中，？輸入電阻：？輸出電阻：？(四)實驗內容與步驟1.基本共射放大電路測量(1)靜態工作點測量 按照圖2-1(a)連接電路，用萬用表的直流電壓10V檔測量晶體三極管的UCE調節電位器RWftUCEQ=5V 萬用表的直流電壓檔(2.5V檔)測量晶體三極管的UBE此時的UBE為UBEQ 斷開RWf電的連接，用萬用表的電阻1k檔測量Rb和RW勺用聯電

5、阻值,將測量結果填入下表中，并恢復電路連接； 更換一個B值較大的晶體三極管，重復上述測試。RbUCEQUBEQQIBQVCC實測值1實測值2計算值(2)動態參數測量 將低頻信號發射器的信號頻率調到1kHz至100kHz,電壓調低至零，并接放大電路輸入端，將毫伏表同時接至電路輸入端； 將示波器截止電路輸出端，將萬用表調至交流電壓20V檔；依次打開實驗箱、低頻信號發生器、毫伏表、示波器和萬用表電，逐漸調高輸入信號電壓，增大輸入信號時，注意調整各儀器的量程；用示波器觀察輸出波形，隨著輸入信號電壓的增大，找到最大不失真電壓值，將最大輸出電壓值Uo和對應的輸入電壓值Ui記錄于下表中；更換一個B值較大的晶

6、體三極管，重復上述測試。實測值1實測值2計算值UomUiAu2.穩定工作點的共射放大電路(1)靜態工作點測量 按照圖2-1(b)連接電路，與基本放大電路實驗類似，按下表要求完成各項測試并記錄。 更換一個B值較大的晶體三極管，重復上述測試。UBQUCEQUBEQQIBQ實測值1實測值2計算值(2)動態參數測量同樣類似于基本放大電路，按下表要求完成圖2-1（b）電路的動態參數測試并記錄。實測值1實測值2計算值UomUiAu（五）作業要求預習要求1.復習第2單元有關內容；2.下載或繪制實驗記錄表；3.預習示波器、低頻信號發射器、毫伏表等儀器的使用方法。實驗報告要求1.填寫實驗表格；2.進行實驗小結；

7、3.上傳實驗報告。實驗三波形發生電路（一）實驗目的1.進一步理解RC電橋正弦波振蕩電路和非正弦波發生電路的工作原理；2.掌握振蕩電路的調試和測量方法；3.熟悉儀器儀表的功能和使用方法。（二）實驗儀器與設備1 .模擬電路實驗箱：包括本實驗所需元器件；2.示波器1臺；3.萬用電表1臺；（三）實驗原理2 .RC電橋正弦波振蕩電路圖3-1RC電橋正弦波振蕩電品&實驗電路如圖3-1（a）所示，圖3-1（b）為振蕩電路的正反饋支路，反饋系數為分析Ap可知：當時，幅值達到最大值。由此可畫出它的幅頻特性曲線和相頻特性曲線，見圖3-2所示。為了滿足起振條件，要求，即。圖3-2實驗電路中，可選用電阻和電位

8、器。改變電位器阻值，可使振蕩器由不起振到起振，再到波形失真。3 .非正弦波發生電路圖3-3該電路的第一級為滯回比較器，U01輸出為方波；第二級為積分運算電路，U0輸出為三角波。分析Ap電路可知：輸出電壓表達式：？輸出電壓幅值：?閾值電壓：？振蕩周期：？（四）實驗內容與步驟1 .RC電橋正弦波振蕩電路按圖3-1（a）連接電路，接通電，在輸出端接示波器，觀察電路的輸出波形變化。將電位器RW周至最大，觀察電路是否有波形輸出，若無波形，表示振蕩器處在停振狀態，若有波形，逐漸增大RW#波形消失； 斷開電及電阻與運放的連接，用萬用表測量R1+RV®,并記錄下表中; 減小電位器RW值至電路起振，用

9、示波器觀察輸出波形狀態，找出波形不失真時RV#大和最小值；重復所述測量方法并記錄R1+RV®,并記錄示波器觀察到的波形和諧振頻率；繼續減小電位器RWM觀察并記錄輸出波形的失真情況。停振狀態起振狀態1（不失真RW最大時）起振狀態2（不失真RW最大時）起振狀態3（波形失真時）R1+R旗測值計算值uO實測波形頻率f0計算值2 .非正弦波發生電路按圖3-3連接電路，接通電，在電路輸出端U01和U0接示波器，觀察兩路輸出波形。用示波器測量電路輸出端U01波形的幅值、周期和脈沖寬度，記錄測量值于下表中；用示波器測量電路輸出端U0波形的幅值和周期，記錄測量值于下表中；用示波器的雙蹤顯示功能觀察并記

10、錄兩路波形的相位差，在表格中按示波器的時間對應關系畫出兩路輸出的波形。電壓幅值（V）周期（m§脈沖寬度（m§波形輸出端U01輸出端U0周期T計算值相位差?。ㄎ澹┳鳂I(yè)要求預習要求1.復習第8單元有關內容；2.下載或繪制實驗記錄表；3.復習用示波器測量電壓幅值、時間周期和相位關系的方法。實驗報告要求1.填寫實驗表格；2.進行實驗小結；3.上傳實驗報告。實驗四直流穩壓電路（一）實驗目的1.掌握直流穩壓電的整流、濾波和穩壓部分的電路參數測量方法；2.進一步理解直流穩壓電的工作原理。（二）實驗儀器與設備1 .模擬電路實驗箱：包括本實驗所需元器件；2.調壓器1臺；3.示波器1臺；4.萬

11、用電表1臺。（三）實驗原理2 .整流電路實驗電路如圖4-1所示。圖中開關K斷開為單相橋式整流電路，合上為電容濾波電路。圖4-1由圖可知，u2為正半周時，橋式整流電路的電流流向是ZD1-RIDAB,輸出電壓uO近似等于u2;u2為負半周時，電流流向是AD2RID>A,輸出電壓uO近似等于-u2。相對負載RL電流流向始終由上至下，使輸出電壓uO保持上正下負的脈動波。輸出電壓平均值為3 .濾波電路負載兩端加了濾波電容后，隨著脈動波的起伏，電容開始周期性的充電、放電。時，有一對二極管導通，對電容充電，充電時間常數非常小，負載上的電壓與輸入脈動電壓波形一致；時，所有二極管截止，電容通過放電，放電時

12、間參數，由于，放電很緩慢，使得輸出電壓波形平滑，脈動大大減小，接近直流輸出。當時，輸出電壓平均值為4 .濾波電路實驗電路如圖4-2所示。它由調整管T、基準電壓、取樣電阻和比較放大電路組成。其中調整管T是電路的核心，UCEMUI和負載產生變化以穩定UO由R1、R2和R3構成的串聯分壓電路對輸出電壓UOa樣，與基準電壓共同決定UO的大小。圖4-2由于某種原因使輸出電壓UO增大或減小時，電路的負反饋功能使其向相反的方向變化，從而起到穩定的作用。由于R2是可調電阻，取樣電阻的分壓比可變，使負載上獲得的穩定電壓可調。調節范圍是(四)實驗內容與步驟5 .整流濾波電路測量按照圖4-1連接電路，電容支路的開關

13、K斷開，檢查無誤后將電路輸入端接通220V交流電；用萬用表的交流電壓檔測量整流電路輸入端交流電壓有效值U2,用萬用表的直流電壓檔測量整流輸出電壓U0(AV),用示波器觀察輸出端的波形，將測得的數據和觀察到的波形記錄于下表中；閉合開關K,將電容接入電路構成濾波電路；再次用萬用表的直流電壓檔測量經過濾波后的輸出電壓U0(AV),用示波器觀察輸出端的波形，將測得的數據和觀察到的波形記錄于下表中。輸入電壓U2輸出電壓U0(AV)輸出波形圖整流電路(K斷開)實測值計算值整流濾波電路(K閉合)實測值計算值6 .穩壓電路測量 按照圖4-2連接電路，將其輸入端與圖4-1電路輸出端（去掉負載電阻RL）相連接； 調節調壓器使穩壓電輸入電壓U1為220V,測量并記錄變壓器次級電壓U2及穩壓電路的輸出電壓U0于下表中； 調節調壓器使輸入電壓增減10%,測量電變壓器初級電壓U1、次級電壓U2及穩壓電路的輸出電壓U0,記錄并計算輸入電壓和輸出電壓調壓前后的相
