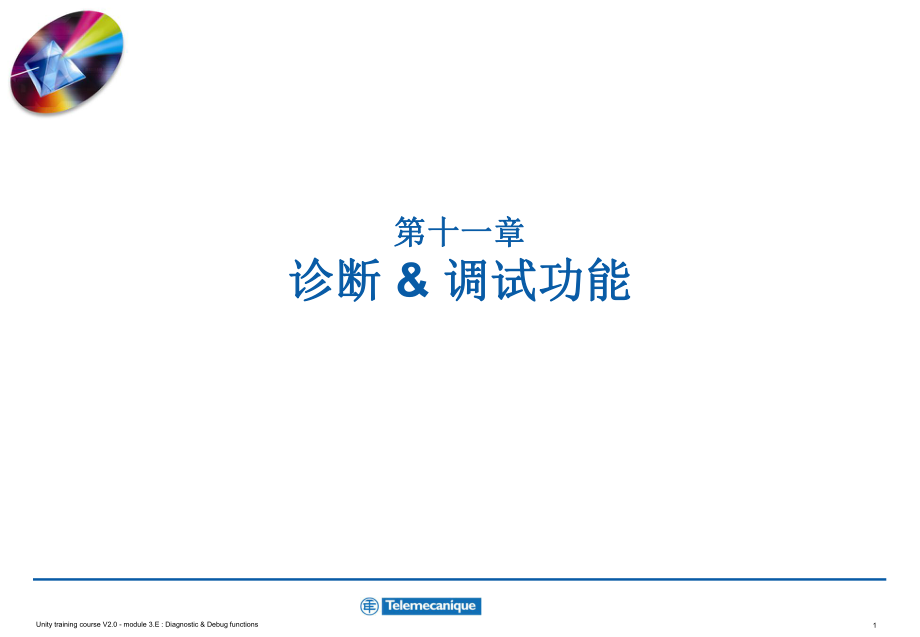

第11章 診斷和調試功能

1、Unity training course V2.0 - module 3.E : Diagnostic & Debug functions1第十一章第十一章診斷診斷 & 調試功能調試功能Unity training course V2.0 - module 3.E : Diagnostic & Debug functions2調試程序調試程序n 為縮短調試和執行時間, Unity Pro 提供以下服務 :o程序動態仿真o在程序元素中插入斷點o在單步模式下執行程序，包括Step into，Step out和Step overo調用堆棧獲得完整的程序路徑o通過使用動態數據

2、表或集成操作屏進行輸入和輸出Unity training course V2.0 - module 3.E : Diagnostic & Debug functions3動態仿真動態仿真n 布爾和模擬變量直接在程序編輯器中程序編輯器中 (綠色綠色, 紅色或黃色紅色或黃色)進行進行仿真n 變量窗口變量窗口在當前激活的編輯器窗口中顯示變量Unity training course V2.0 - module 3.E : Diagnostic & Debug functions4顯示框顯示框n 監視窗口監視窗口 (1) : 與一個變量關聯，顯示其數值. 窗口顏色根據由數值與最小值和最

3、大值比較的結果來決定(黃色, 藍色或紫紅色)n 工具提示工具提示 (2) : 當光標移動到模擬變量上時顯示其數值Unity training course V2.0 - module 3.E : Diagnostic & Debug functions5動態數據表動態數據表n 修改變量數值n 修改模擬量的顯示格式 (二進制, 十六進制,.)n 強置布爾變量n 把動態數據表與程序選定部分相關聯, 可以使用菜單 Services/ Initialize Animation Table. Unity training course V2.0 - module 3.E : Diagnostic

4、 & Debug functions6斷點斷點n 停止任務執行，監測代碼特性和變量數值n 斷點不能用于事件任務中n 斷點可以在所有程序中設定 (新斷點或觀察點的創建會刪除以前的斷點或觀察點)插入 / 刪除 斷點斷點Unity training course V2.0 - module 3.E : Diagnostic & Debug functions7觀察點觀察點n 觀察點可以在程序執行到觀察點所在的程序行時監測變量的值，而不是在掃描周期的末尾n 觀察點不能設置在事件任務中n 整個程序中只能設置一個觀察點 (新觀察點的創建就刪除了前面的斷點或觀察點)插入 / 刪除 觀察點觀察

5、點Unity training course V2.0 - module 3.E : Diagnostic & Debug functions8觀察點觀察點 (續續)n 動態數據表可以與觀察點相同步n 計數器給出刷新次數仿真表同步仿真表同步指示觀察點同步指示觀察點同步Unity training course V2.0 - module 3.E : Diagnostic & Debug functions9單步執行單步執行 (LD/ST/IL/FBD)n 單步執行是一步一步地執行程序元素n 單步模式由預先設定的斷點觸發n 單步模式下可以使用3 個命令操作: Step Over,

6、 Step Into 和 Step Outn 單步模式停止相應任務單步執行命令單步執行命令到達斷點到達斷點Unity training course V2.0 - module 3.E : Diagnostic & Debug functions10單步命令單步命令n Go 執行代碼直到斷點 (一個周期一個周期地)n Step over 將當前元素當作一個整體執行n Step into 進入當前元素代碼 n Step out 跳出當前元素代碼n Show Current Step 顯示當前步GoStep OverStep IntoStep OutShow CurrentStepUnit

7、y training course V2.0 - module 3.E : Diagnostic & Debug functions11單步執行單步執行 (SFC)n SFC 段的步執行中包括單步執行方式n 單步模式首先要設定斷點n 使用 SFC Animation Panel 工具調試 SFC 段 (圖形) 并在單步模式下運行n Step Into 命令不能用n 單步模式不能停止任務但能凍結相應的圖形n SFC 仿真屏不能用于宏步調試單步命令單步命令Unity training course V2.0 - module 3.E : Diagnostic & Debug fun

8、ctions12調用堆棧調用堆棧n 從當前步顯示所調用堆棧. 在多個 Step Into 命令例子中, 這個選項可以看到從第一個斷點到當前步的整個路徑Call stackUnity training course V2.0 - module 3.E : Diagnostic & Debug functions13交叉引用交叉引用n 使用交叉引用工具可以知道變量在應用程序中的使用情況Unity training course V2.0 - module 3.E : Diagnostic & Debug functions14PLC 調試屏幕調試屏幕n 查看程序任務的狀態，執行與任

9、務相關的命令n 調整實時時鐘n 項目和 PLC 處理器的信息Unity training course V2.0 - module 3.E : Diagnostic & Debug functions15模塊故障報告模塊故障報告 通過以下方式報告故障：n 在機架的配置屏幕中顯示故障(紅色方框)n 在故障模塊或通道的相關屏幕中顯示故障 (紅色方框和故障列表)n 使用特定語言對象 (故障位和狀態字)Unity training course V2.0 - module 3.E : Diagnostic & Debug functions16集成診斷選項集成診斷選項n 使用 Proj

10、ect Settings 窗口窗口, 選擇 Application / System diagnostics，以便在診斷觀察器中顯示錯誤信息n 選擇錯誤信息顯示的語言n 選擇是否顯示引起錯誤的原因 (Application level)Unity training course V2.0 - module 3.E : Diagnostic & Debug functions17診斷結構診斷結構集成集成診斷診斷檢測檢測記憶到記憶到診斷緩沖區診斷緩沖區在診斷在診斷觀測器中查看觀測器中查看Unity training course V2.0 - module 3.E : Diagnostic

11、 & Debug functions18系統診斷系統診斷n 系統自動診斷 (無須編程) n 所有系統錯誤由PLC識別并保存n 由 Unity Pro 軟件發布錯誤信息n 系統診斷缺省使用系統位和字的報警信息Unity training course V2.0 - module 3.E : Diagnostic & Debug functions19用于系統診斷的語言對象用于系統診斷的語言對象n 高級診斷特性，由Unity Pro軟件提供，PLC的狀態了然于心！n 公共系統位、系統字，同時適用于Quantum 和Premium/Atrium平臺 - %s0(冷啟), %s1(熱啟

12、), %s10(I/O錯), %s11(看門狗溢出), %s18(算術運算溢出)， %s68(電池故障), %s120(DIO總線故障） - %sw0(主任務掃描周期), %sw17(浮點運算錯誤原因), %sw30(主任務執行時間), %sw54%sw58(上次停機的原因和日期), %sw90(每個掃描周期處理的TCP/IP請求的數量) %sw125(最新檢測到的錯誤代碼） n Quantum 平臺特有的系統字（從此無需調用功能塊！） - %sw60%sw63(熱備命令字、狀態字、傳輸字) - %sw180%sw339(本地機架及遠程機架上每個模塊的運行狀態） - %sw341%sw404(

13、第一路DIO總線每個站每個模塊的運行狀態） - n Premium/Atrium 平臺特有的系統字 - %sw128%sw143(故障的fipio連接點), - %sw160%sw167(8個Premium機架上每個模塊的運行狀態） - Unity training course V2.0 - module 3.E : Diagnostic & Debug functions20過程診斷過程診斷n 過程診斷使用診斷 EFB / DFBo直接集成SFC 診斷o步時間錯誤o轉換條件錯誤n Diagnostic EFB (Premium 和 Quantum 平臺)oD_ACT : 擴展的鎖定

14、和動作診斷oD_DYN : 擴展的動態診斷oD_GRP : 擴展的信號組監視oD_LOCK : 擴展的鎖定診斷，帶反射輸入oD_PRE : 擴展的對過程需求的監控oD_REA : 擴展的反射診斷Unity training course V2.0 - module 3.E : Diagnostic & Debug functions21過程診斷過程診斷 (續續)n Diagnostic DFB (只用于 Premium 平臺)oALRM_DIA : 與診斷緩沖區的接口oA2SI_DIA : 監控 AS-i V2 總線oASI_DIA : 監控AS-i 總線oEV_DIA : 事件監控o

15、MV_DIA : 運動監控oNEPO_DIA : 運轉部分的命令和診斷oTEPO_DIA :運轉部分的命令和診斷n 用戶診斷用戶診斷 DFBo可以創建自己的具有診斷功能的 DFB Unity training course V2.0 - module 3.E : Diagnostic & Debug functions22診斷觀察器診斷觀察器n (1) 錯誤信息列表 (列可以配置)o檢測到故障的系統位或診斷DFB 類型o錯誤信息o與故障相關的變量名o故障出現/消失的日期和時間o故障確認日期和時間n (2) 選定信息的輔助信息n 雙擊消息行顯示故障程序12Unity training course V2.0 - module 3.E : D
