《汽車電量電負荷計算書》

1、 電負荷計算書 編制 審核 會簽 批準 日期 電負荷計算書編號共 3 頁 第 1 頁一、發電機功率平衡計算：1、發動機、發電機基本狀態發動機型號493發電機皮帶輪外徑發動機曲軸皮帶輪外徑發電機皮帶輪傳動速比發動機怠速750±40發電機對應怠速發動機最大扭矩點（rpm）發電機對應最大扭矩點（rpm）發電機初始臨界轉速蓄電池容量（A.h）80蓄電池補充充電電流（A）8蓄電池標稱電荷量的10%發電機輸出電壓（V）13.5折合充電功率108W額定電流80A發電機特性：額定電流120A發電機特性：電負荷計算書編號共 3 頁 第 2 頁2、發電機的功率確定按以下兩條

2、確定發電機的功率：1、發電機對應發動機怠速輸出電流最低限度應超過永久及長期耗電器的耗電電流的1.11.3倍?？紤]倍乘因子后，即使短途行駛、發動機空轉也可保證蓄電池充分充電；2、發電機額定電流應大于永久及長期耗電器、短期耗電器耗電電流之和。3、整車耗電功率與發電機的功率平衡計算1）、按用電器耗電功率加權計算永久及長期耗電器短期耗電器部件功率（W）部件功率（W）計算值（W）發動機控制40轉向燈5×42×0.1蓄電池充電88制動燈21×24.4×0.1儀表10室內燈5×20×0繼電器16冷卻風扇9648×0.5收放機80前鼓風機3

3、22161×0.5警燈報警器100后蒸發器風機7236×0.5換氣扇110點煙器200×0方燈6*6前位燈5×20×0室內燈8喇叭600×0揚聲器120*2踏步燈50×0雨刮器電機50+3020×0.25 霧燈（55+21）×215.2×0.1壓縮機離合器4.82.4×0.5遠光燈55×255×0.5小燈5×25×0.5牌照燈5×25×0.5合計728合計354折合電流（A）54折合電流（A）26.21.3倍折合電流（A）70

4、.2發動機怠速輸出（A）60/80折合總電流（A）76.2發電機額定輸出（A）801、選80A發電機，發電機怠速輸出電流60A比永久及長期耗電器耗電電流1.3乘后的70.2A小10.2A，不滿足要求。發電機額定輸出電流80A大于永久及長期耗電器、短期耗電器耗電電流76.2A。2、選120A發電機，發電機怠速輸出電流80A比永久及長期耗電器耗電電流1.3乘后的70.2A大9.8A，滿足要求。發電機額定輸出電流120A大于永久及長期耗電器、短期耗電器耗電電流76.2A。按用電器耗電功率加權計算，原80A發電機的功率不滿足要求，120A滿足要求。電負荷計算書編號共 3 頁 第 3 頁2）、按黑天白天

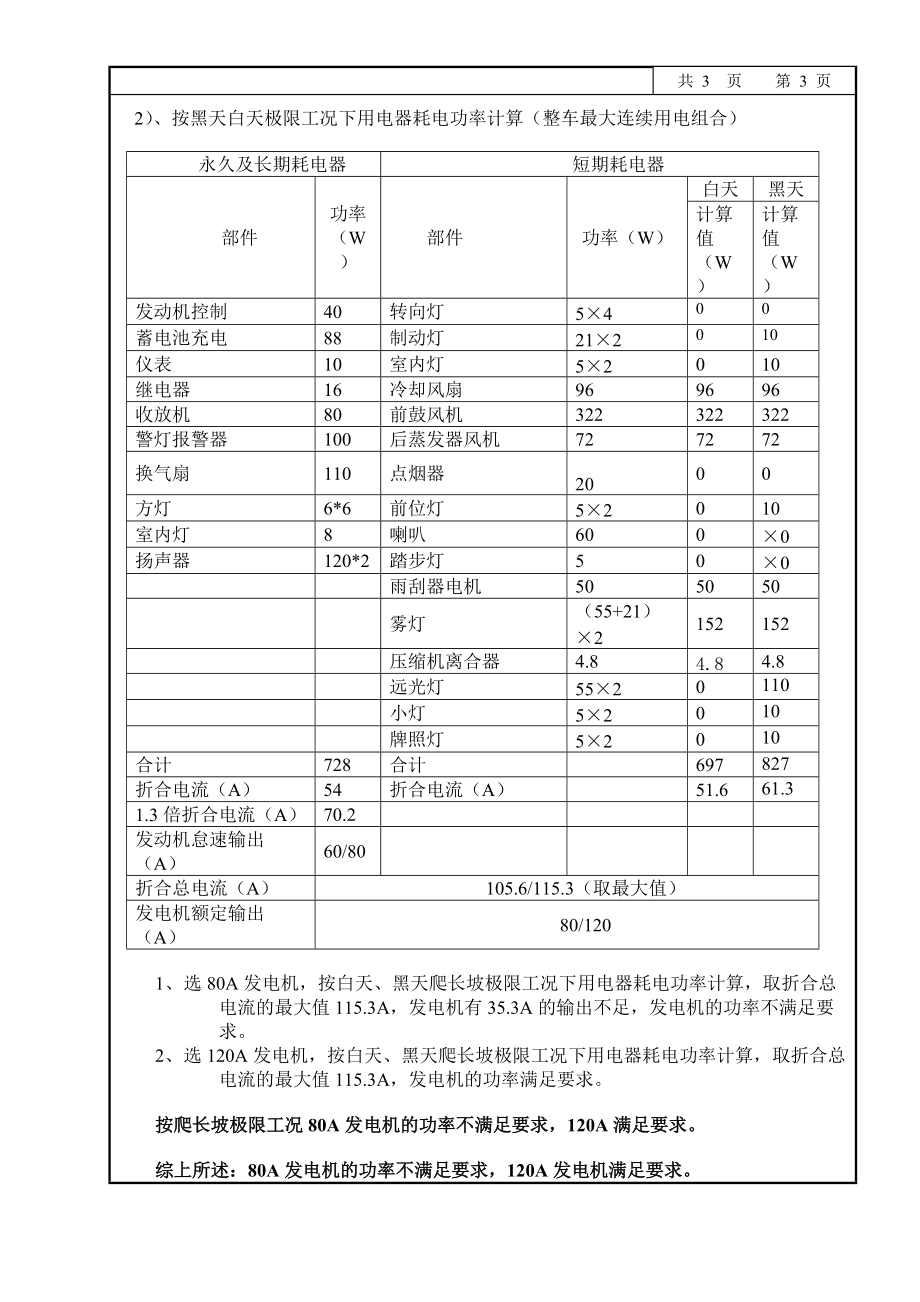

5、極限工況下用電器耗電功率計算（整車最大連續用電組合）永久及長期耗電器短期耗電器部件功率（W）部件功率（W）白天黑天計算值（W）計算值（W）發動機控制40轉向燈5×400蓄電池充電88制動燈21×2010儀表10室內燈5×2010繼電器16冷卻風扇969696收放機80前鼓風機322322322警燈報警器100后蒸發器風機727272換氣扇110點煙器2000方燈6*6前位燈5×2010室內燈8喇叭600×0揚聲器120*2踏步燈50×0雨刮器電機505050 霧燈（55+21）×2152152壓縮機離合器4.84.84.8遠

6、光燈55×20110小燈5×2010牌照燈5×2010合計728合計697827折合電流（A）54折合電流（A）51.661.31.3倍折合電流（A）70.2發動機怠速輸出（A）60/80折合總電流（A）105.6/115.3（取最大值）發電機額定輸出（A）80/1201、 選80A發電機，按白天、黑天爬長坡極限工況下用電器耗電功率計算，取折合總電流的最大值115.3A，發電機有35.3A的輸出不足，發電機的功率不滿足要求。2、 選120A發電機，按白天、黑天爬長坡極限工況下用電器耗電功率計算，取折合總電流的最大值115.3A，發電機的功率滿足要求。按爬長坡極限工況80A發電機的功率不滿足要求，120A滿足要求。綜上所述：80A發電機的功率不滿足要求，120A發電機滿足要求。換裝120A發電機存在以下問題：1、 發電機分支（防火帽O(jiān)3）現有主線束采用的是6平方的線徑，安全額定電流50A，若采用120A蒙派克E現用發電機，該分支線徑不滿足要求（蒙派克E該處用的分支線徑是16方）。線束保護安全值見
