氧化鋁熟料窯系統增產改造與節能降耗

1、實用文案氧化鋁熟料窯系統增產改造與節能降耗丁國紅楊占營中州分公司裝備能源部摘要氧化鋁熟料燒成系統是燒結法氧化鋁生產企業的核心工序，長期以來，所有堿石灰燒結法氧化鋁廠均 遵循“以窯定產”生產模式，因此，只要提高氧化鋁熟料窯系統臺時產能，就能提高整個燒結法氧化鋁廠 的產量，相應降低噸氧化鋁資產折舊成本。提高氧化鋁熟料窯系統臺時產能可通過四個方面改造實現，即 燃燒器改造、密封系統改造、內襯系統改造、窯體保溫及返灰系統保溫改造。通過改造大幅度提高氧化鋁 熟料窯系統臺時產能。氧化鋁熟料窯系統能耗包括電耗、水耗、煤耗。煤粉制備系統由球磨機改為立式磨可大幅度降低電力 消耗。熟料冷卻機改造可大幅度提高熟料顯熱

2、利用率，同時降低冷卻水消耗。電收塵器改為布袋收塵器， 可降低電力消耗，同時提高收塵效率，減少因粉塵排放造成的浪費，減少了因粉塵排放造成的污染。氧化鋁熟料窯系統余熱綜合利用也是降低消耗的有力措施。增加低溫發電裝置利用余熱發電。通過上述改進，提高了氧化鋁熟料窯系統臺時產能，降低了綜合能耗，降低了噸氧化鋁生產成本，減 少了因粉塵排放及二氧化碳排放造成的污染。具有很顯著的經濟效益和社會效益。關鍵詞：氧化鋁，燒結法，熟料窯刖言 傳統的觀念認為堿石灰燒結法氧化鋁生產成本高于拜耳法，主要原因是堿石灰燒結法氧化鋁生產的綜合能耗高于拜耳法。這是一段時間以來堿石灰燒結法氧化鋁生產逐步萎縮的主要原因。 隨著高品位鋁

3、土礦資源的日趨緊缺，堿石灰燒結法氧化鋁生產又重新受到人們的廣泛關注。實際上相比堿石灰燒結法氧化鋁生產，拜耳法氧化鋁生產綜合能耗并不具有絕對優勢。從理論上講，不管是堿石灰燒結法氧化鋁生產還是拜耳法氧化鋁生產，最主要的目的都是為了完成鋁酸鈉反應， 利用鋁酸鈉溶解于水的物理性質，完成從鋁土礦中精選出氧化鋁的選礦作業。讓氧化鈉和氧化鋁發生化學反應生成鋁酸鈉，不管是堿石灰燒結法氧化鋁生產還是拜耳法氧化鋁生產，在理論上講其反應熱是完全相等的，拜耳法完全沒有優勢可言。眾所周知，一般來講拜耳法生成鋁酸鈉反應是利用蒸汽提供熱源(高壓溶出)，而燒結法生成鋁酸鈉反應是利用煤燃燒提供熱源，很 顯然，拜耳法采用的是二次

4、能源，而且蒸汽屬于低密度能源，而燒結 法采用的則是一次能源。所以，從能源利用效率上講，燒結法具有絕 對優勢。另一方面，拜耳法是最古老的氧化鋁選礦工藝， 迄今已有二百多 年，在能源的綜合利用方面已經非常完善， 而燒結法是在上世紀五十 年代才問世的先進技術，在提高能源利用率方面還有很多潛力可以發 掘。通過分析，傳統的觀念認為堿石灰燒結法氧化鋁生產成本高于拜 耳法，實際上只是一個誤解。如果我們在堿石灰燒結法氧化鋁生產中 采取更加科學、更加完善的措施來提高能源利用效率， 一定能夠解除 人們的誤解。氧化鋁熟料窯系統增產與節能降耗的改造正是減少浪 費、提高能源綜合利用效率的重要措施之一。1.氧化鋁熟料窯系

5、統的改造氧化鋁熟料窯系統增產改造與節能降耗改造是相輔相成的，通過 以下幾個方面逐一討論。1.1煤粉制備系統改造氧化鋁熟料窯所用的燃料一般為煤粉。傳統的煤粉制備一般采用 球磨機(Ball Mill)。球磨機的工作原理如下圖1所示。2Cbarnlief 二奩繪料部I I苗*4葫屬倉板 Intemeaaie Ciwp Firagm時櫃 V Chamber+ ±*J4 iBi LinoT PaivtBanngOuth勺I右hell便支擂裝蜜Bearing.；-弊嚴鹽啊笨露g;常,pg -OU出岸!部Gtwdiftfl Medie田暦介®fej* 費球磨機橫截面示意圖圖1球磨機工作原

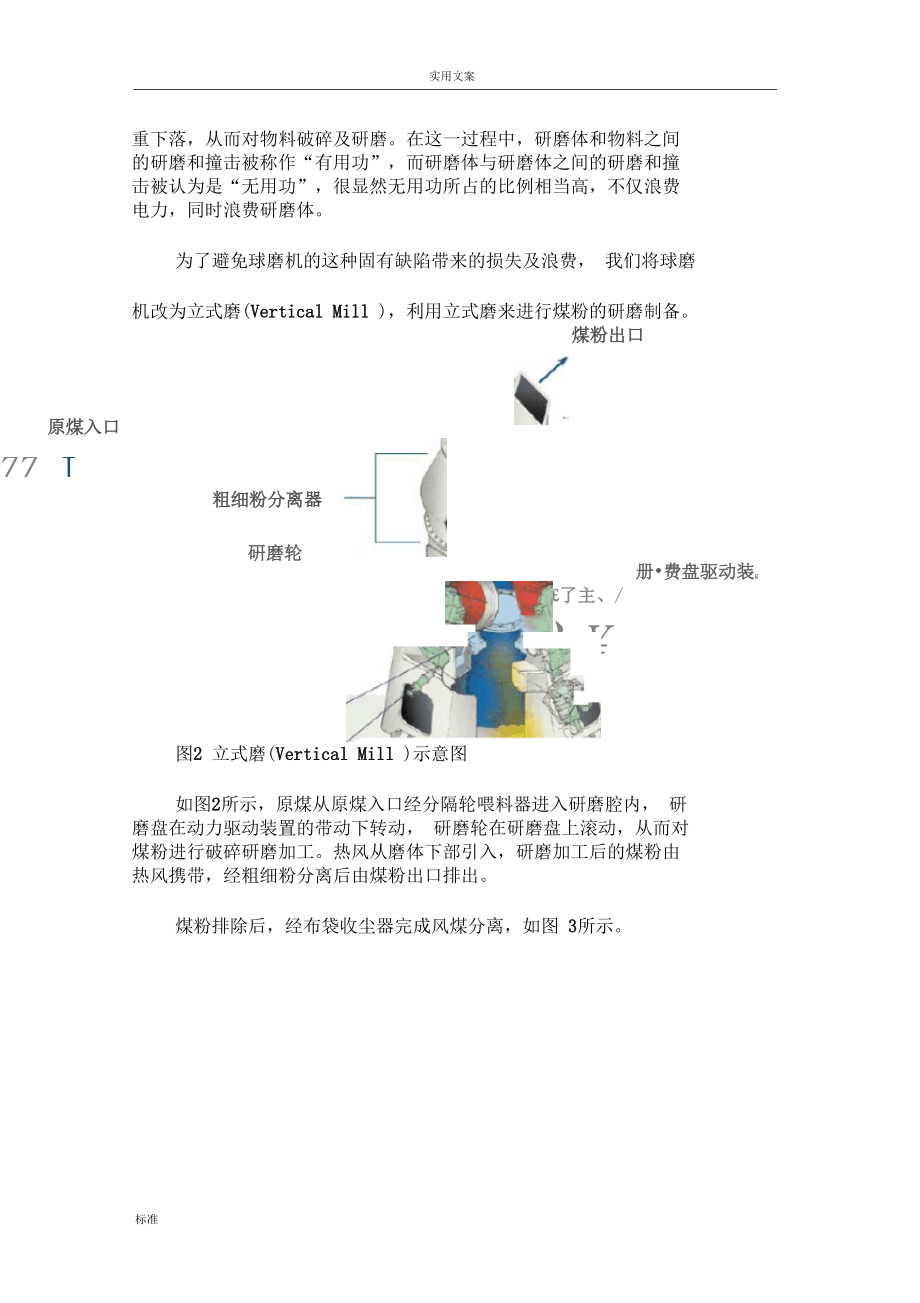

6、理示意圖如圖1所示，隨著磨體按箭頭方向轉動，磨機內的研磨體（鋼球 或鋼段）在摩擦力的作用下被升高，當研磨體升高的一定高度時靠自重下落，從而對物料破碎及研磨。在這一過程中，研磨體和物料之間 的研磨和撞擊被稱作“有用功”，而研磨體與研磨體之間的研磨和撞 擊被認為是“無用功”，很顯然無用功所占的比例相當高，不僅浪費 電力，同時浪費研磨體。為了避免球磨機的這種固有缺陷帶來的損失及浪費， 我們將球磨機改為立式磨(Vertical Mill )，利用立式磨來進行煤粉的研磨制備。硏磨輪粗細粉分離器煤粉出口原煤入口ZZ I冊費盤驅動裝g£了主、/心¥V, 圖2 立式磨(Vertical M

7、ill )示意圖如圖2所示，原煤從原煤入口經分隔輪喂料器進入研磨腔內， 研 磨盤在動力驅動裝置的帶動下轉動， 研磨輪在研磨盤上滾動，從而對 煤粉進行破碎研磨加工。熱風從磨體下部引入，研磨加工后的煤粉由 熱風攜帶，經粗細粉分離后由煤粉出口排出。煤粉排除后，經布袋收塵器完成風煤分離，如圖 3所示。Mot 前 fo< dryingClirkec g陽mum. ibg, additive CFinistied product匚（11日 air圖3立式磨物料加工工藝流程示意圖立式磨對物料的研磨加工電力利用效率遠高于球磨機， 改造后可 大幅度降低噸煤粉加工的電力消耗。1.2收塵系統改造目前，氧化鋁熟

8、料窯廢氣含塵量非常高，在排入大氣之前經過了 立煙道、旋風收塵器、電收塵器等環節收塵。長期以來，電收塵器(Electrostatic Precipitator)被認為是最 有效的收塵裝置，隨著布袋收塵器(Bag house )技術的不斷進步, 在很多領域，電收塵器正在逐步被布袋收塵器取代。0O匠E汎'£L;2制B 必二yMl捕處 口了4li'TEmSB$圖4用于氧化鋁焙燒爐的布袋收塵器目前不例如，氧化鋁焙燒爐的收塵長期以來一直采用電收塵器, 少氧化鋁生產企業正在逐步將氧化鋁焙燒爐電收塵器改造為布袋收塵器，圖4所示為澳大利亞昆士蘭氧化鋁廠 3臺氧化鋁焙燒爐均采用了布袋收塵

9、器，每臺氧化鋁焙燒爐日產量為4500 噸。電收塵器工作原理如圖5所示。首先通過變壓整流裝置產生高壓 直流電(60 80KV )。高壓直流電作用于極板和極線之間，從而使 粉塵顆粒帶電。帶電后的粉塵顆粒在電場力的作用下沉淀在極板上, 再通過震打極板使沉淀在極板上面的灰餅降落到灰斗中。和布袋收塵器相比，電收塵器存在如下缺點:首先，電耗較高，粉塵顆粒帶電必須通過高電壓來實現，因此電 耗較高。第二，在震打極板時，造成粉塵二次飛揚，造成廢氣中粉塵含量較咼。第三，設備維護費用較高。極板、極線、變壓整流裝置、控制系 統等備件成本較高，所以設備維修費用比較高。圖5電收塵器工作原理示意圖布袋收塵器工作原理非常簡單

10、，含塵廢氣通過布袋過濾，粉塵被 過濾后經過機械輸送返回到生產流程中， 而含塵量符合國家排放標準 的的廢氣則被排放到大氣中。圖5所示為布袋收塵原理示意圖。過濾過程O文丘里臂- 多空楓清潔宰氣出匚灰餅-含塵唆氣逬入灰餅隆落反吹風過謔布裟/_ L2 P eces«更為清潔空氣圖6布袋過濾粉塵原理示意圖圖6左邊為粉塵過濾過程，廢氣中的粉塵經過布袋過濾后附著在 布袋上，形成具有一定厚度的灰餅。圖6右邊為落灰過程。當附著在布袋上的灰餅達到一定厚度以 后，通過關閉閥門，阻止廢氣通過布袋，同時開啟反吹風，使附著在 布袋上的灰餅降落到下面的灰斗中，再通過運輸機械將收集的灰返回 到生產流程中。圖7為布袋

11、收塵器內部結構示意圖標準除塵室進口亠除塵室出口 排放聯箱 進口聯箱=導風板氣流分右板e布袋r?潔氣件出口7氣"ii出口e收桀14塵說蔣亠i進區口( 15-1S m/sec) 4氣流通過氣驚分有板；)7辟化口勻卄畜3茨斗N5除裳之間粉塵障落圖7布袋收塵器內部結構示意圖顯然，布袋收塵器不僅結構簡單、性能可靠,而且電耗大幅度減少，排放量顯著減低。布袋收塵器用于氧化鋁熟料窯廢氣收塵會遇到開窯時廢氣溫度 過高的問題，可增加臨時排空煙道，當廢氣溫度過高時，短時間臨時 對空排放。1.3窯尾廢氣的余熱利用眾所周知，隨著經濟的不斷發展，各行各業面臨節能減排的壓力越來越大。建材行業回轉窯系統的余熱利用已

12、經開展了許多年，特別 是在干法窯系統中，余熱發電技術早已經日臻成熟，用于熟料熱回收 以及窯尾廢氣熱回收。而對于濕法窯來說，余熱利用技術，尤其是濕 法窯廢氣熱回收技術，仍未能廣泛開展。為了提高濕法窯能源利用效率，某燒結法氧化鋁廠在其熟料窯廢氣余熱利用方面做了初步的探 索，結果證明，當廢氣溫度高于 200攝氏度時，采用有機工作介質 余熱鍋爐，驅動汽輪機發電機組發電，經濟效益顯著。1.3.1余熱鍋爐安裝某燒結法氧化鋁廠熟料窯廢氣排放如圖 8所示。收塵窯尾立煙道 及旋風收塵圖8氧化鋁熟料窯廢氣收塵及排放系統示意圖改造后的廢氣收塵及排放系統如圖 9所示。余熱鍋爐余熱鍋爐3-收塵窯尾立煙道 及旋風收塵圖9

13、熱交換器（余熱鍋爐）安裝位置示意圖如圖9所示，為了充分利用廢氣中的熱量，將熱交換器分為低溫 熱交換器和高溫熱交換器。高溫熱交換器安裝在收塵器的進口端， 低 溫熱交換器安裝在收塵器的出口端。當廢氣經過旋風收塵器初步收塵后，廢氣中的粉塵濃度大幅度降 低，但其粉塵含量仍然在每立方米1000毫克以上，此時廢氣的溫度 在230 250攝氏度之間，這樣高的廢氣溫度非常不利于收塵器的 正常工作。廢氣流經高溫熱交換器時，氣流與導熱油進行熱交換，使 氣流溫度降低到150 180攝氏度之間，導熱油被加熱到200 220 攝氏度之間。導熱油在進入高溫熱交換器之前必須先經過低溫熱交換 器預熱，并使其溫度高于100攝氏

14、度。當進入高溫熱交換器的導熱 油溫度低于100攝氏度時，由于廢氣中含大量水蒸氣，則熱交換器的表面就會結露。同時廢氣含塵量又高于每立方米1000毫克，一旦 熱交換器的表面出現結露現象，熱交換器表面立即出現結疤，很快就 會堵塞熱交換器，廢氣無法排放，造成回轉窯系統無法運行，所以導 熱油進入高溫熱交換器之前必須先經過低溫熱交換器預熱，使其溫度 不低于100攝氏度。132有機介質鍋爐及發電設備研究示。有機介質鍋爐及有機介質氣體發電裝置的工作原理如圖10所CM1冷卻水冷凝器Q幣對C. w94hinf Murd亠亠 4- I 亠Ij4一1汽輪發電機'強制ffi環泵導熱油輸入及輸出有機工作介質探爐圖

15、10有機介質鍋爐及發電設備原理示意圖經過兩級預熱器加熱后的導熱油溫度在200攝氏度左右，按照 圖10中所示輸入到有機介質鍋爐，用導熱油中所蓄含的熱能加熱鍋 爐中的有機介質，當溫度到達一定值后，產生有機介質蒸汽，當蒸汽 壓力達到一定值后即可以驅動汽輪發電機發電。 從汽輪發電機排出的有機介質蒸汽進入冷凝器冷卻成液體，冷凝后有機介質液體從冷凝器 排出經強制循環泵再次輸入到有機介質鍋爐。 有機介質在鍋爐和冷凝 器之間可永久性重復使用。圖10中的冷卻水可通過獨立的水處理冷卻塔進行冷卻，溫度較 低的冷卻水用來冷卻有機介質蒸汽使其凝結成液體。經過試驗，該裝置可將廢氣中 20%的熱能回收轉變?yōu)殡娔?，?jīng) 濟效益

16、顯著。1.4冷卻機改造1.4.1熟料顯熱支出及回收分析由于氧化鋁生產工藝要求氧化鋁熟料必需緩慢冷卻，因此氧化鋁 熟料窯一般采用回轉式冷卻機，傳統的冷卻機內襯及淋水冷卻裝置如 圖11所示:圖11傳統的氧化鋁熟料單筒冷卻機示意圖冷卻機內襯長度占冷卻機總長的 35%，淋水區域占總長的43% , 自由端占22% 。熟料燒結后，通過下料室流入冷卻機，高溫熟料(10001100 C)在冷卻機內與二次風進行熱交換，實現以下目的:141.1最大限度地提高二次風溫度。很顯然，二次風溫度提高, 不僅有利于煤粉的燃燒，同時充分利用熟料顯熱，降低燃料消耗。經 對某廠窯系統熱平衡的測定，按圖11所示的冷卻機熟料顯熱占系

17、統熱支出的15.2%而二次風的帶入熱占總熱收入的7.82%，熟料的余 熱利用率只有51.4%，仍有很大潛力可挖。141.2燒結后熟料通過冷卻機的冷卻，使熟料的溫度降低到 200 C以下，以滿足熟料溶出工藝方面的要求。僅靠二次風對熟料的冷卻很難在較短的時間內使熟料的溫度降低到200 C以下，因此必須采取冷卻機筒體外淋水冷卻，同時，在噴淋水冷卻區域設置楊料板換 熱器，以強化熟料與筒體及熟料與二次風的熱交換。141.3冷卻機對熟料的冷卻過程中，應避免急劇冷卻，高溫熟料中有25%左右的液相，假若被快速急劇冷卻，來不及形成Na2O.AI2O3Na2O.Fe2O32CaO.SiO2 等，而是以4CaO.A

18、I2O3.Fe2O3 ,或 xNa2O.yCaO.zSiO2 等三元化合物或玻璃 體存在，從而使熟料的 Na2O、AI2O3溶出率降低，也將影響溶出 赤泥的沉降性。這也是目前 AI2O3行業多采用回轉式冷卻機而不采 用篦式冷卻機的主要原因1。通過對冷卻機內襯的改進，在滿足上述三個方面的要求的情況 下，提咼熟料顯熱的回收率，提咼二次風的溫度是我們進行冷卻機內 襯改進的最主要的目的。二次風溫度的提高具有以下幾個方面的效果:141.4有利于窯產能的提高及煤耗的降低。根據理論計算二次風的溫度每提咼 60 C,火焰溫度可提咼約30 C,熟料產量可提2.5-4%，噸熟料煤耗可降低2-4%。141.5二次風

19、溫度的提高可縮短煤粉入窯后的燃燒時間，非常有利于煤粉的燃燒，可降低對燒成煤揮發分的要求，從而降低燒成煤的采購價格。1.4.1.6二次風溫度提高后，避免熟料的欠燒，有利于提高AI2O3及Na2O的溶出率。1.4.2回轉式冷卻機改進方案設計經過上述分析，努力減少熟料顯熱的浪費，強化二次風與高溫熟料之間的熱交換是回轉式冷卻機內襯改進最根本的目的。1.4.2.1延長冷卻機內襯的長度。冷卻機內襯有兩個方面的作用,一方面保護冷卻機筒體，使其免遭高溫熟料對其造成熱損害及機械磨損，另一方面還可以減少冷卻機筒體表面散熱，顯而易見，冷卻機內襯越長，則在冷卻機運轉過程中，高溫熟料處于高溫狀態的路徑越長,越有利于熟料

20、對二次風的預熱。考慮到工藝對出料溫度的要求,內襯長度不宜太長，以免冷卻機出料溫度太高。根據粗略計算，對于L/D比大于11的回轉式冷卻機，內襯長度占冷卻機總長的65-70%為宜。1.4.2.2縮短自然散熱區域。1.4.2.3確保淋水冷卻區域的長度。對于已經建成投產的熟料體系，冷卻機的總長度是很難改變的，冷卻機內襯長度的增加一方面對提高二次風的溫度及為有利，但另一方面也大幅度降低了原來冷卻機對熟料的冷卻能力，因此，為了保證冷卻機的出料溫度不高于 200 °C,必須確保淋水區域的長度，一般情況下，該區域不應小于冷卻機總長 的 20%。1.4.2.4在內襯區域采取強制換熱措施。如圖12所示,

21、VZZ££至jS申覽/.樸林軍乂第外水艮逐 /圖12揚料型冷卻機內襯改造示意圖在內襯中增加揚料磚。雖然這種內襯結構并不能形成有利于稀相 換熱的料幕，但的確能強化熟料與二次風的熱交換。首先，冷卻機動 過轉過程中，揚料磚的應用使得熟料的溫度更加均勻， 有利于熟料對 二次的預熱；其次，冷卻機揚料磚的應用抑制了熟料的前進速度，延 長了熟料與二次風之間的交換時間；第三，增加了內襯與二次風之間 的換熱面積，熟料加熱內襯，內襯再預熱了二次風，這也是熟料與二 次風之間熱交換的主要途徑，揚料磚的應用，使得這種熱交換的途徑 更加有效。雖然揚料磚的應用非常有利于熟料與二次風之間的熱交 換，但考慮

22、到必須對氧化鋁熟料的緩慢冷卻，因此，揚料磚的設置區 域不宜超過內襯總長度的3/4 ,即靠近進料端的內襯區域（一般不低 于內襯總長的1/4 ）不宜設置揚料磚。經過改造，二次風溫度得到顯著提高，對降低消耗起到了積極作用。1.5氧化鋁熟料窯內襯強制換熱區域改造濕法回轉窯從窯頭（出料端）到窯尾（進料端）依次分為冷卻帶、 燒成帶、預熱分解帶、烘干帶等。長期的生產實踐表明，預熱分解帶 是制約窯產能進一步提高的關鍵區域。如圖 13所示。窯體轉動時, 物料沿圖示方向滾動，窯內高溫熱氣流按圖示方向加熱物料。 由于料層較厚，中心部位始終得不到很好地加熱，影響了熟料燒成質量，限制了窯產能的進一步內襯窯筒體中心區域-

23、物料圖13預熱分解帶物料與高溫氣流的熱交換因此為了進一步提高窯的產能，必須改善預熱分解帶物料與高溫 熱氣流的熱交換狀態。1.5.1窯尾揚料板區域內襯及揚料板為了提高物料與高溫熱氣流的換熱效果，早在上世紀八十年代 初，不少企業在濕法回轉窯的低溫區域（即預熱分解帶低溫段）安裝 了揚料板換熱器（簡稱揚料板），如圖14所示。.1a07-襯。圖14 濕法回轉窯強制換熱區域示意圖 刮料器區域筒體裸露，沒有內襯；揚料板區域采用輕質澆注料內從料漿噴槍射入的料漿在刮料器區域和強制換熱區域被窯內的 熱風烘干，形成固體粉料。因此，熟料窯在運行過程中在這兩個區域 具有如下特點:首先，料漿中水分的蒸發主要是在烘干帶完成

24、的，80%-90%的 水分在此區域被蒸發而成為水蒸氣，因此要求烘干帶內不僅必須保持 相當高的溫度，而且必須要為料漿中水分的蒸發提供足夠的熱量。 由 此可見：盡量減少窯體的散熱損失，對于提高窯內的溫度，進一步提 高窯的烘干能力，從而提高窯的產能是有利的。其次，刮料器區域的窯筒體一般不設置內襯， 因此其散熱損失較 為嚴重，故應盡量縮短該區域。目前一般濕法回轉窯內刮料器的長度為13.5米，而裸露筒體的刮料器區域為15米。根據某氧化鋁廠的 經驗，刮料器的長度為7 8米即可滿足生產需求，因此裸露筒體的 刮料器區域長度可縮短為8.5 9米。第三，現有揚料板區域揚料板密度較大，且環向軸向交錯布置,其排列極為

25、復雜，不適宜砌筑耐火磚。目前，©4.5米X100米回轉 窯內，該區域大都采用澆注料內襯。澆注料內襯最大的優點是非常適 宜結構復雜的內襯施工，但和磚砌內襯相比存在如下缺點:1.5.1.1施工工藝復雜，施工效率低。澆注料施工必須經過制作 安裝錨固件、制作安裝模板、澆注料的攪拌振搗、模板拆除、養生等 許多工序，需要電工、電焊工、混凝土工、筑爐工、木工等許多工種相互配合施工，不僅工藝復雜、需要施工人員多，且施工效率低。值得一提的是，由于澆注料整體性好，舊內襯拆除及清理時也會遇到很大困難。1.5.1.2所需養生及烘窯時間長。由于熟料窯是燒結法氧化鋁廠的關鍵設備,因此要求熟料窯的檢修工期非常短，

26、而澆注料內襯施工完畢后必須留有充分的養生時間，同時還要消耗相當長的時間嚴格按 烘窯曲線進行烘窯，可見澆注料內襯從根本上不適合于濕法回轉窯。長期的生產實踐表明：澆注料內襯施工完畢后，往往因為不能有充分 的養生及烘窯時間而造成過早的損壞，經常出現揚料板區域筒體表面 溫度過高，窯體散熱加劇，甚至出現紅窯現象。1.5.2強制換熱區域內襯及揚料板改進經過上述分析，不難理解，上述方案存在亟待改進之處，于是有些企業就將強制換熱區域進行了改進，如圖15所示。莪靛S； K徒 輕賁両:.火磚一衛丄于-ST口|丁 I耳嚴糾X 乂 XTX X齊>1芍亍X >圖15改造后強制換熱區域示意圖由圖可見，改造后的

27、揚料板布置比較規則，便于砌筑耐火磚；改 造后的內襯不再是單一的澆筑料內襯而是磚砌內襯和少量的澆筑料 內襯。實際施工中，由于揚料板安裝時采用了焊接方法，即揚料板焊 接在金屬筒體上，所以緊貼揚料板周圍砌筑耐火磚存在困難， 因此揚 料板周圍仍采用了澆筑料內襯。經測算，在該區域澆筑料內襯約占該 區域內襯總量的10%。實踐證明，和單一的澆筑料內襯相比，采用澆筑料內襯和磚砌內 襯相結合，施工效率大幅度提高，內襯的施工質量更容易保證，內襯 的使用壽命大幅度提高。某企業經過上述改進后，內襯的使用壽命由 原來的不足12個月提高到了 36個月。同時內襯的施工費用大幅度降低，經測算改造后的施工費用僅占原有內襯施工費

28、用的30%。然而，上述內襯是磚砌內襯與澆筑料內襯的結合， 不足之處也是 顯而易見的。首先，該內襯并沒有完全擺脫澆筑料內襯的缺點； 其次, 為了耐火磚內襯的穩定，必須在揚料板的周圍安裝防護板，而且防護 板的形狀及位置精度都有比較高的要求，從而確保磚砌內襯的穩定,這增加了施工難度及成本；第三，由于澆筑料內襯的早期損壞，常常 導致防護板變形，這樣會導致磚砌內襯的損壞，根據經驗，防護板的 變形雖然沒有導致大面積磚砌內襯的脫落， 但曾經多次出現靠近防護 板的耐火磚折斷、脫落、局部掉磚等損壞。為了克服耐火磚內襯存在的上述不足之處， 某企業研究設計了一 種采用單一磚砌內襯的強制換熱區域內襯， 經過實踐證明，

29、內襯施工 及揚料板安裝施工效率大幅度提高，內襯使用壽命得到延長，窯體散 熱顯著減少。1.5.3強制換熱區域內襯及揚料板設計施工濕法回轉窯預熱分解帶低溫段內襯中采用揚料板進行強制換熱 始于上世紀八十年代，楊料板的應用使?jié)穹ɑ剞D(zhuǎn)窯的產能提高了近 13%1，因此，不管采用澆筑料內襯還是磚砌內襯，都必須確保揚料板安裝方便，確保揚料板能發揮充分揚料效果。經驗表明，10米長安裝揚料板的強制換熱區域的氣固換熱效果相當于20米長的無揚 料板中空區域。如圖16所示，在磚砌內襯與澆筑料內襯結合的強制換熱區域中, 楊料板是通過固定板安裝在筒體上。 固定板與筒體焊接，再用螺栓將 楊料板固定在固定板上，然后，固定板、螺

30、栓、揚料板的根部等均被 埋在澆筑料內襯中。圖16安裝示意圖澆筑料固定板揚料板保護板保護板窯筒體在磚砌內襯與澆筑料內襯結合的強制換熱區域中楊料板很顯然,這種揚料板的安裝方式非常不利于揚料板的更換。在更 換揚料板之前，必須先將澆筑料內襯清理干凈，然后再用氣割將損壞 的揚料板及其固定板割除，焊接好新的固定板，安裝揚料板，最后施 工澆筑料。設計中考慮到為了方便揚料板的拆卸，揚料板的安裝采用了螺紋 連接，然而實際上，經過長期的運行后，螺栓嚴重銹蝕，無法拆卸, 只能采用氣割的方法的拆除揚料板?？傊?，楊料板采用這種安裝方式不僅施工難度大，而且工期長, 施工費用高。1.531嵌入式揚料板的設計新的揚料板設計時

31、考慮采用附掛的安裝方式，即將揚料板附掛在 耐火磚上而不是將揚料板安裝在筒體上， 在磚砌內襯砌筑時，將揚料板嵌入到內襯中。揚料板的形狀如圖17所示。圖17嵌入式揚料板示意圖該揚料板采用耐熱鋼鑄造，其牌號可參照1Cr18Ni9Ti。1.532附著揚料板的耐火磚設計1111圖18附著揚料板的耐火磚示意圖附著嵌入式揚料板的耐火磚必須能夠牢固地將揚料板固定在磚砌內襯里。根據嵌入式揚料板的外觀形狀可將耐火磚設計成如圖 形狀。這種形狀有利于耐火磚的壓力成型，耐火磚的材質可選用N-1 粘土質磚，耐火磚必須有比較準確的尺寸精度，以保證能將嵌入式揚料板固定牢固。一般來講，上述壓力成型的燒結粘土磚在制作成型時 其難

32、度較一般楔形磚略大，但與澆筑料成型的異型磚相比，制作成本 大幅度下降，減少了內襯的成本。值得引起注意的是，由于該耐火磚必須附著嵌入式揚料板， 其厚 度設計要比內襯中其他一般楔形磚略大， 從而增加其在內襯中的穩定 性。1.5.4濕法回轉窯強制換熱區域內襯的設計及施工如圖1所示，對于4.5米X100米的濕法回轉窯，其強制換熱 區域一般在距離窯頭70米一86米之間，在濕法回轉窯運行期間, 該區域的物料溫度約180攝氏度，氣流溫度約500攝氏度，普通耐 火泥漿在這樣的溫度范圍內強度比較低。為了保證內襯的整體強度,該區域選用的耐火泥漿必須具有比較高的中低溫強度。某耐火材料材 料廠生產的PA-80耐咼溫膠

33、泥在用于粘土磚內襯時其中低溫抗折粘 結強度均大于12兆帕，比較適合該區域內襯。強制換熱區域內襯設計如圖19所示。,IL'-1 . Hffi圖19強制換熱區域內襯示意圖N-1粘土磚內襯在強制換熱區域的使用壽命一般在3年左右, 而米用耐熱鋼制作的嵌入式揚料板的使用壽命也在 3年左右，二者的使用壽命基本上是同步的。在內襯更換時，清理出的舊揚料板可以回 收再利用，有利于降低成本。內襯砌筑采用支撐法砌筑工藝。附著揚料板的耐火磚在砌筑之前 要經過比較細致的挑選，并且要和揚料板進行預組裝，從而保證揚料 板與耐火磚組裝合適，組裝之后的揚料板與耐火磚必須做好顯著的標 記，以免混亂。砌筑中，楊料板與耐火磚之間要涂抹適量的耐火膠泥, 保證揚料板在砌體中穩定牢固。強制換熱區域內襯的砌筑工藝與其他區域內襯砌筑工藝相同。在 砌筑質量上強調以下幾點:1.541楔形磚梯形截面的中心線一定要和窯體的法線相吻合, 嚴格控制“拔牙”現象發生，確保運行中內襯穩定，不變形，不松動。1.542不論是平縫還是豎縫，磚縫大小一定要控制在1.5 3毫 米之間，并且磚縫內的灰漿飽滿度不低于 85%。濕法回轉窯內襯中嵌入了金屬揚料板，有效提高了窯系統的臺時 產能。和傳統的安裝方式相比，嵌入式揚料板安裝更加方便。米用嵌 入式揚料板的強制換熱區域內襯全部為磚砌內襯， 施工更加簡便，內 襯使用壽命
