全國數學建模A題論文最終版

1、隨著我國經濟崛起，陸地自然資源急劇減少，我國開發海洋資源迫在眉睫，近年來我國系泊系統的設計摘 要在沿海地區建設了多個海洋工作站組成了完善的近淺海觀測網。以便觀測天氣、海風、海水流速等的情況變化。近淺海觀測網的傳輸節點由浮標系統、系泊系統和水聲通訊系統組成，本文就在海洋觀測中在不同風速、鋼桶的傾斜角度的情況下研究鋼桶、鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域的問題。針對問題一，首先建立直角坐標系對系泊系統的浮標、鋼管、鋼桶、錨鏈等進行受力分析列出靜力學方程，引入重力、浮力、拉力、張力、摩擦力、支持力、角度七個參數.松弛與緊繃、拖地與不拖地，錨鏈的不同狀態要求了區別的受力分析，根據相應的

2、錨鏈狀態，我們結合懸鏈?zhǔn)椒匠谭謩e建立模型。然后依靠浮標系泊系統靜力計算算出各節鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域。針對問題二，在第一問的分析中，已經建立了一套適用于一般情況的模型選擇流程，考慮了四種不同的錨鏈狀態，我們將其應用于對問題二的求解，并得到了理想的求解結果。針對模型考慮之外的重物球質量調節，我們結合已知條件構造不等式，并利用線性規劃求解了小球的重力范圍。針對問題三 ,我們結合分段外推的數值求解方法，對非靜海條件下的系泊系統求解控制方程，在考慮潮汐，不同風力和水深情況下鋼桶、鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域。首先，根據第一二問的基礎模型再考慮外加因素來

3、確定所求各項的值。 關鍵詞：懸鏈線理論、浮標系泊系統靜力計算、動態平衡一、問題重述1.1問題背景 向海洋進軍，利用開發海洋資源已經成為擴展人類生存資源，提高資源儲備的主要方式。隨著人們對大海的研究越來越深刻，在近淺海海域人們需要實時觀測天氣、海風、海水流速等的情況變化。這就需要人們建立大量的觀測站，而這些觀測站的傳輸節點是由浮標系統、系泊系統和水聲通訊系統組成。其中，系泊系統則是整個傳輸節點的關鍵。 1.2問題提出 在設計系泊系統時，要求錨鏈末端與錨的連接處的切線方向和海平面的夾角不超過16度，以保證錨不會被拖行。為了使水聲通訊系統工作效果更好，鋼桶的傾斜角度應小于5度。為了控制鋼桶的傾斜角度

4、，鋼桶和電焊錨鏈鏈接處可懸掛重物球，可以通過改變重物球的質量來控制鋼桶的傾斜角。計算下面三個問題： 一、已知傳輸節點選用二型電焊錨鏈22.05m、重物球質量為1200kg?，F(xiàn)將該傳輸節點布放在水深18米、海床平坦、海水密度為1.025×103kg/m3的海域。海水靜止，分別計算海面風速為12m/s和24m/s時鋼桶和各界鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域。 二、在問題1的假設下，計算海面風速為36m/s時鋼桶和各節鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域。請調節重物球的質量，使得鋼桶的傾斜角度不超過5度，錨鏈在錨點和海床夾角不超過16度。 三、受潮汐因素的影

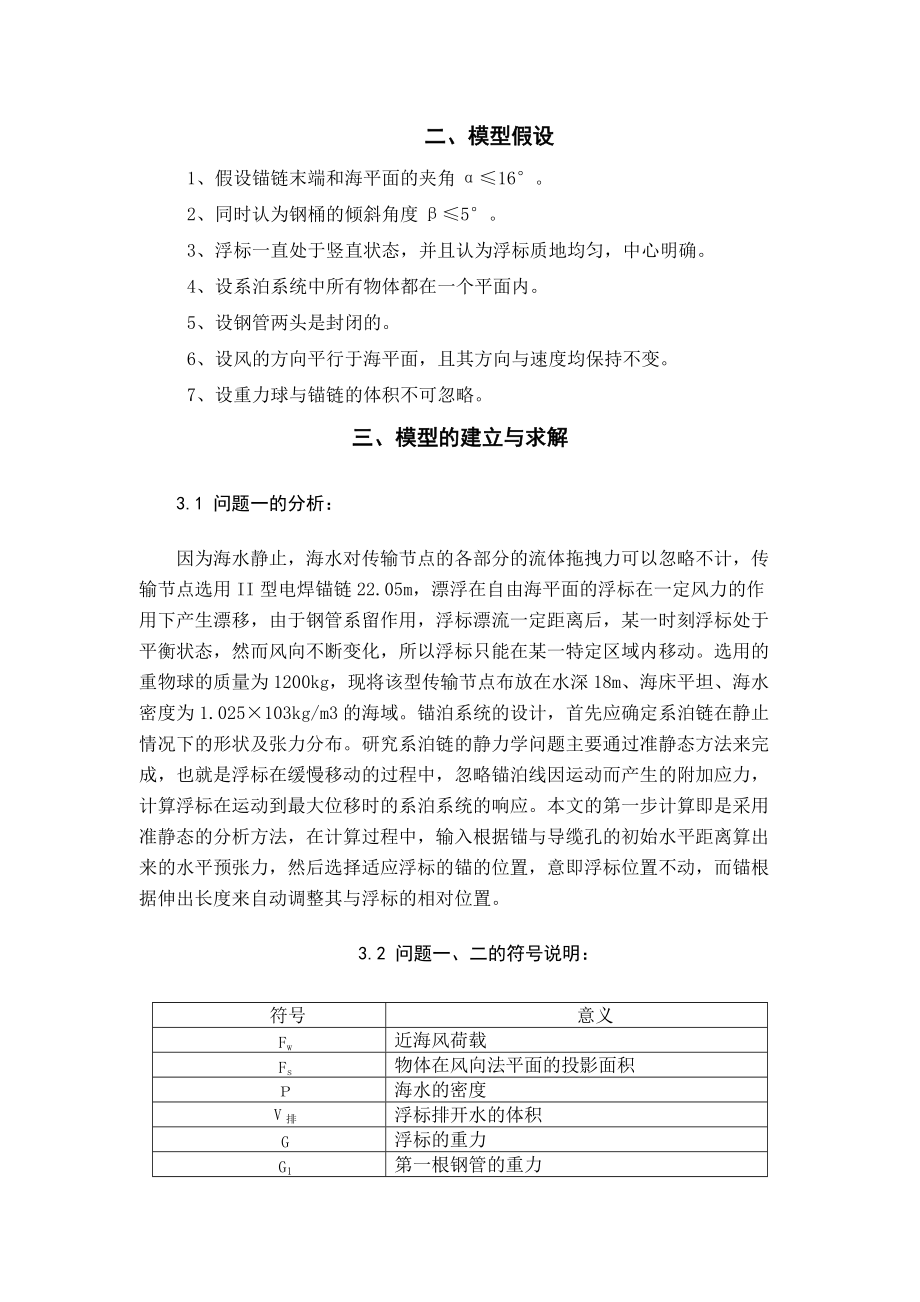

5、響，布放海域水深在16m20m之間。布放海域的實測水深介于16m20m之間。布放點的海水速度最大可達到1.5m/s、風速最大可達到36m/s。請給出考慮風力、水流力和水深情況下的系泊系統設計，分析不同情況下鋼桶、鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域。二、模型假設1、假設錨鏈末端和海平面的夾角16°。2、同時認為鋼桶的傾斜角度5°。3、浮標一直處于豎直狀態，并且認為浮標質地均勻，中心明確。4、設系泊系統中所有物體都在一個平面內。5、設鋼管兩頭是封閉的。6、設風的方向平行于海平面，且其方向與速度均保持不變。7、設重力球與錨鏈的體積不可忽略。三、模型的建立與求解3.

6、1 問題一的分析：因?yàn)楹Ｋo止，海水對傳輸節點的各部分的流體拖拽力可以忽略不計，傳輸節點選用II型電焊錨鏈22.05m，漂浮在自由海平面的浮標在一定風力的作用下產生漂移，由于鋼管系留作用，浮標漂流一定距離后，某一時刻浮標處于平衡狀態，然而風向不斷變化，所以浮標只能在某一特定區域內移動。選用的重物球的質量為1200kg，現將該型傳輸節點布放在水深18m、海床平坦、海水密度為1.025×103kg/m3的海域。錨泊系統的設計，首先應確定系泊鏈在靜止情況下的形狀及張力分布。研究系泊鏈的靜力學問題主要通過準靜態方法來完成，也就是浮標在緩慢移動的過程中，忽略錨泊線因運動而產生的附加應力，計算浮

7、標在運動到最大位移時的系泊系統的響應。本文的第一步計算即是采用準靜態的分析方法，在計算過程中，輸入根據錨與導纜孔的初始水平距離算出來的水平預張力，然后選擇適應浮標的錨的位置，意即浮標位置不動，而錨根據伸出長度來自動調整其與浮標的相對位置。3.2 問題一、二的符號說明：符號意義Fw近海風荷載Fs物體在風向法平面的投影面積海水的密度V排浮標排開水的體積G 浮標的重力G1第一根鋼管的重力G2第二根鋼管的重力G3第三根鋼管的重力G4第四根鋼管的重力F2水對第一根鋼管產生的浮力F3+水對第二根鋼管產生的浮力F4水對第三根鋼管產生的浮力F5水對第四根鋼管產生的浮力g 重力加速度mg浮標的質量 T1第一根鋼

8、管對浮標的拉力 T2對第一根鋼管的拉力T3對第二根鋼管的拉力T4第四根鋼管對第三根鋼管的拉力T5鋼桶對第四根鋼管的拉力1第一根鋼管的傾角2第二根鋼管的傾角3第三根鋼管的傾角 4第四根鋼管的傾角3.3模型的建立3.1.2浮標的受力分析：3.1.3浮標的平衡方程： 浮 浮=海水gv排3.1.4第一根鋼管的受力分析：3.1.5第二根鋼管的受力分析：3.1.6第三根鋼管的受力分析：3.1.7第四根鋼管的受力分析： 鋼桶的受力分析：3.1.8鋼桶的靜平衡方程： 3.1.9錨鏈的靜平衡方程： 當風的速度為12m/s時：由以上聯合可得：第一根鋼管傾斜角度：1=1.1°第二根鋼管傾斜角度：2=1.5

9、°第三根鋼管傾斜角度：3=2.4°第四根鋼管傾斜角度：4=3.6°浮標的吃水深度為：h=0.74m。浮標的游動區域?yàn)椋阂?.42m為半徑的圓形區域內。當風的速度為24m/s時：由以上聯合可得：第一根鋼管傾斜角度：1=1.5°第二根鋼管傾斜角度：2=2.0°第三根鋼管傾斜角度：3=2.8°第四根鋼管傾斜角度：4=3.9°浮標的吃水深度為：h=0.81m。浮標的游動區域?yàn)椋阂?.42m為半徑的圓形區域內3.2問題二的分析： 在第一問的條件下，當海面風速為36m/s時，請計算鋼桶和各節鋼管的傾斜角度、錨鏈形狀和浮標的游動區域。當海

10、面風速為36m/s時，錨鏈在錨點和海床的夾角會超過16°。鋼桶的傾角會超過5°。這時，需要調節重物球的質量使傳輸節點正常工作。當風速達到36米每秒時，傳輸節點拋錨。根據經典懸鏈線方程，下端點與海底相切的錨鏈滿足： 由上述兩個式子和圖中不躺底錨鏈線的幾何關系可知： 現在定義： 將其代入上式得： 聯立，可得 當和代入式中，我們可以唯一確定和。又，就可以求得o點的垂向張力=以及水平夾角。對于之間任意一點,滿足 由此可以得到錨鏈的基本形狀以及張力分布由以上綜合可得：第一根鋼管傾斜角度：1=1.6°第二根鋼管傾斜角度：2=2.2°第三根鋼管傾斜角度：3=2.9&#

11、176;第四根鋼管傾斜角度：4=4.5°浮標的吃水深度為：h=0.91m。浮標的游動區域?yàn)椋阂?.52m為半徑的圓形區域內，重物球增加200kg。3.3 問題三的分析問題三要分析在考慮潮汐，不同風力和水深情況下鋼桶、鋼管的傾斜角度、錨鏈形狀、浮標的吃水深度和游動區域。首先，根據第一二問的基礎模型再考慮外加因素來確定所求各項的臨界值。3.3.1近海風荷載和近海水流力的計算假設單一風向?qū)Ω?biāo)在風向法平面的投影面積S=(m2)；風速取最大值36m/s；由近海風載荷近似公式得N由近海水流力近似公式得N錨泊系統的分析與計算 如前所述，這一步之前的參數基本上都是初步估計的，因此檢驗是否合適的標準

12、就是要進行計算，先進行靜力計算，然后做時域分析，再與實際情況做一比較。下面先介紹靜力計算過程：錨泊系統的設計，首先應確定系泊鏈在靜止情況下的形狀及張力分布。研究系泊鏈的靜力學問題主要通過準靜態方法來完成，也就是浮標在緩慢移動的過程中，忽略錨泊線因運動而產生的附加應力，計算浮標在運動到最大位移時的系泊系統的響應。準靜力分析方法計算簡便，與各種規范中較大的安全系數相配合后，能夠滿足一定的精度要求。準靜態分析法可以作為初步設計的依據，也可以作為動力分析的基礎。通過錨泊系統的準靜力計算可研究在穩態載荷作用下錨泊線的受力和形狀，但是浮標在實際工作環境中，經常會遇到極端惡劣天氣，這時需要考慮風、流等因素對

13、系泊鏈的影響。準確預估海洋浮標在風、浪、流等環境條件的作用下運動所導致的錨泊線張力變化的動力特性對浮標錨泊系統的設計、安全和操作都有著重要的意義。對錨鏈采用積分法可將計算域0,均分為2n等份,有:(A-1) 在（A-1）中 （A-2） （A-3） （A-4） （A-5） （A-6） （A-7） （A-8）當較小時有： （A-9） （A-10） (A-11) （A-12）式（A-12）中： （A-13） (A-14) (A-15)由以上推理可得：第一根鋼管傾斜角度：1=1.6°2.3°第二根鋼管傾斜角度：2=2.2°3.5°第三根鋼管傾斜角度：3=3.1&

14、#176;4.0°第四根鋼管傾斜角度：4=3.9°4.8°浮標的吃水深度為：h=0.51m0.82m浮標的游動區域?yàn)椋涸谝?.52m1.92m為半徑的圓形區域內。四、模型的評價與優化4.1模型優點在求解第一個問題時，采用基本假設法，模糊數學、最大最小原則等相關的知識，先找出各個系統最合理的受力情況，然后利用畫圖軟件畫出受力圖，并進行標注，繼而求出各個系統在受力平衡時的平衡方程。最后利用運籌學中的求解整數規劃問題得到最優方案。此模型具有以下的優點：（1） 本模型采用了數學工具，對模型的求解非常的嚴密，具有很高的科學性。（2） 本模型與實際聯系較為緊密，在近淺海海域具

15、有很高的實用價值。（3） 模型中有詳細的數據求解過程，各項數據真實可靠，可信度較高。（4） 借用受力平衡圖對問題進行分析，形象直觀。4.2模型缺點在建立模型的同時，一些細微的地方被忽略掉，例如：錨鏈認為不會發生微小形變，海水不會對各種金屬部分有腐蝕作用等等。因此，此模型也存在一定的缺點。4.3模型優化由于影響系泊系統靜力特性的參數較多 ,水深截?cái)嘞挡聪到y(tǒng)設計具有一定的難度。本文結合高效的系泊系統靜力計算模塊，實現了大范圍尋優和多目標優化, 提高了系泊系統優化設計效率。參考文獻1 白輔中. 單錨鏈系泊穩定性研究J. 河海大學學報, 1993, 卷缺失(2): 115-120.2 何孔德. 水下系

16、泊監測平臺動力學特性及穩定性研究 (1)D. 出版地不詳: 武漢科技大學, 2013.3 劉文璽,周其斗,張緯康,紀剛. 浮體與系泊系統的耦合動力分析J. 船舶力學, 2014, 卷缺失(8): 940-957.4 潘斌,高捷,陳小紅,陳家鼎. 浮標系泊系統靜力計算J. 重慶交通學院學報, 1997, 卷缺失(1): 70-75.5 施興華,徐爍碩,杭岑,章柯. 深水FPSO船體、系泊與立管的時域耦合分析J. 船海工程, 2016, 卷缺失(3): 135-139, 145.6 杜度,李方,馬騁,張緯康. 潮流與風對單點系泊系統運動穩定性的影響研究J. 海軍工程大學學報, 2007, 卷缺失(

17、5): 77-80, 90.7 曹文瑾,孫中國,席光. 系泊型浮體運動的無網格法數值模型J. 西安交通大學學報, 2015, 卷缺失(3): 62-66, 142.8 鄭瑞杰. 錨泊系統受力分析_鄭瑞杰D. 出版地不詳: 大連理工大學, 2006.9 唐友剛,張若瑜,程楠,趙晶瑞. 集中質量法計算深海系泊沖擊張力J. 天津大學學報, 2009, 卷缺失(8): 695-701.10 庚拓. FPSO單點系泊系統極限抗風能力研究D. 出版地不詳: 哈爾濱工程大學, 2013.附件 h=x(6); v=36; g=9.8; r=0.025; R=0.15; P=1025; G1=1000; G2=
