工程施工質量檢驗規范

1、1 范圍本標準規定了在現場進行的加工、制作、安裝時的各項技術要求。本標準僅適用于上海遠大鋁業工程有限公司對外裝飾工程施工現場的各項質量控制和工程驗收等級的評定。2 引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準發布時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。JGJ102-96 玻璃幕墻工程技術規范JG3035-1996 建筑幕墻YDGY/SZ016-2001 工藝守則Q/YDL15-1999 鋼件焊接 加工質量檢驗規范Q/YDL18-1998 干掛石材幕墻GB8479-87 平開鋁合金窗GB8478-87 平開鋁合

2、金門GB8481-87 推拉鋁合金窗GB8480-87 推拉鋁合金門Q/YDL24-1999 鋼件加工3 現場材料和構件擺放3.1 材料和構件進入現場后應按種類和規格存放，應有明確的標識。3.2 鋁及鋁合金加工產品不能露天堆放。更不準將產品直接堆放在泥土地面上。必須短期內露天堆放時，應嚴防雨、雪浸入。3.3 型材下面墊木方，距地面不小于100mm。3.4 裝飾板（復合板、單板、玻璃、石材等）應傾斜放置，傾斜角度不大于100，不允許直接放置于地面上，下面墊不小于50mm的木方，裝飾板的外飾面應面對面放置，避免外飾面有擦傷和劃傷等現象。3.5 小型零附件應放在大架子上，特殊用品，如焊條等怕潮品，應

3、距墻和地面500mm放置；易燃易爆品應單獨存放，做好醒目標志，周圍備有防火用具。3.6 所有在材料和構件在室外放置時，應做好保護措施。4 構件現場加工技術要求 4.1 幕墻、門窗構件現場加工精度按YD/C-8.2.4-01的規定執行。4.2 現場打膠按YDGY/SZ016-2001的規定執行。4.3 現場鋼件的加工按Q/YDL24-1999的規定執行。4.4 現場鋼件的焊接按Q/YDL15-1999的規定執行。4.5 豎框與插芯配合間隙為0.31mm。4.6 框架上安裝角片部位的保護膜應去除干凈。4.7 角片上、框架上沉孔座及通孔尺寸應符合設計要求，同時應滿足表4.7的規定。 表4.7 單位：

4、mm螺栓規格M5M6M8M10M12M16鉆孔直徑D5.56.591113174.8 螺釘規格與螺紋底孔尺寸應符合設計要求，同時鉆頭選用符合表4.8的規定。 表4.8 單位：mm螺紋規格M3M4M5M6M8M10M12M14M16M18鉆頭直徑D2.53.34.25.06.78.510.211.913.915.44.9 角片上自攻釘中心距角片邊緣應大于2d（d為孔徑），孔位在角片上呈三角形或四邊形均勻分布，當設計對自攻釘位置有要求時，則孔位允許偏差為±0.3mm，孔徑允許偏差為±0.3mm，累計偏差不應超過±0.6mm。4.10 角片形式、自攻釘數量應符合設計要求

5、，角片緊固后，不得有松動現象。4.11 現場組板質量應符合表4.11的規定。 表4.11 單位：mm序號檢 查 項 目允 許 偏 差檢測工具1板塊長、寬尺寸±1.5鋼卷尺2板塊對角線差20002.5鋼卷尺20003.03板塊厚度±0.5卡尺、卡板4平面度長邊尺寸單板復合板蜂窩板2m靠尺、鋼板尺20002.01.51.020002.52.02.05組件折邊角度1°角度量規6組角處間隙0.5塞尺4.12 當采用鋁復合板時，折邊部位外層鋁板處所保留的塑膠厚度不少于0.3mm，周邊內側應設置加強框。4.13 當采用鋁單板時，保證折邊部位的厚度不得小于2mm。5 埋件安裝5

6、.1 預埋件安裝應在主體結構施工時，按設計圖紙要求埋設、預埋件應緊固、位置準確、預埋件外表面應與混凝土墻面齊平。5.2 預埋件位置尺寸偏差：±20mm，與理論墻面平行度偏差：±10mm。5.3 預埋件清鑿后應露出金屬面，表面不允許有混凝土塊、鱗片、焊接的雜質存在。無防腐層的需在48小時之內加刷防腐層。5.4 補設埋件安裝。5.4.1 其位置尺寸偏差：±20mm；與理論墻面平行度偏差：±10mm；平面傾斜度偏差：±6mm。5.4.2 補設埋件與墻體貼合應嚴密，二者間隙不得大于5mm。5.4.3 補設埋件使用膨脹螺栓的質量要求：a、 膨脹螺栓安裝位

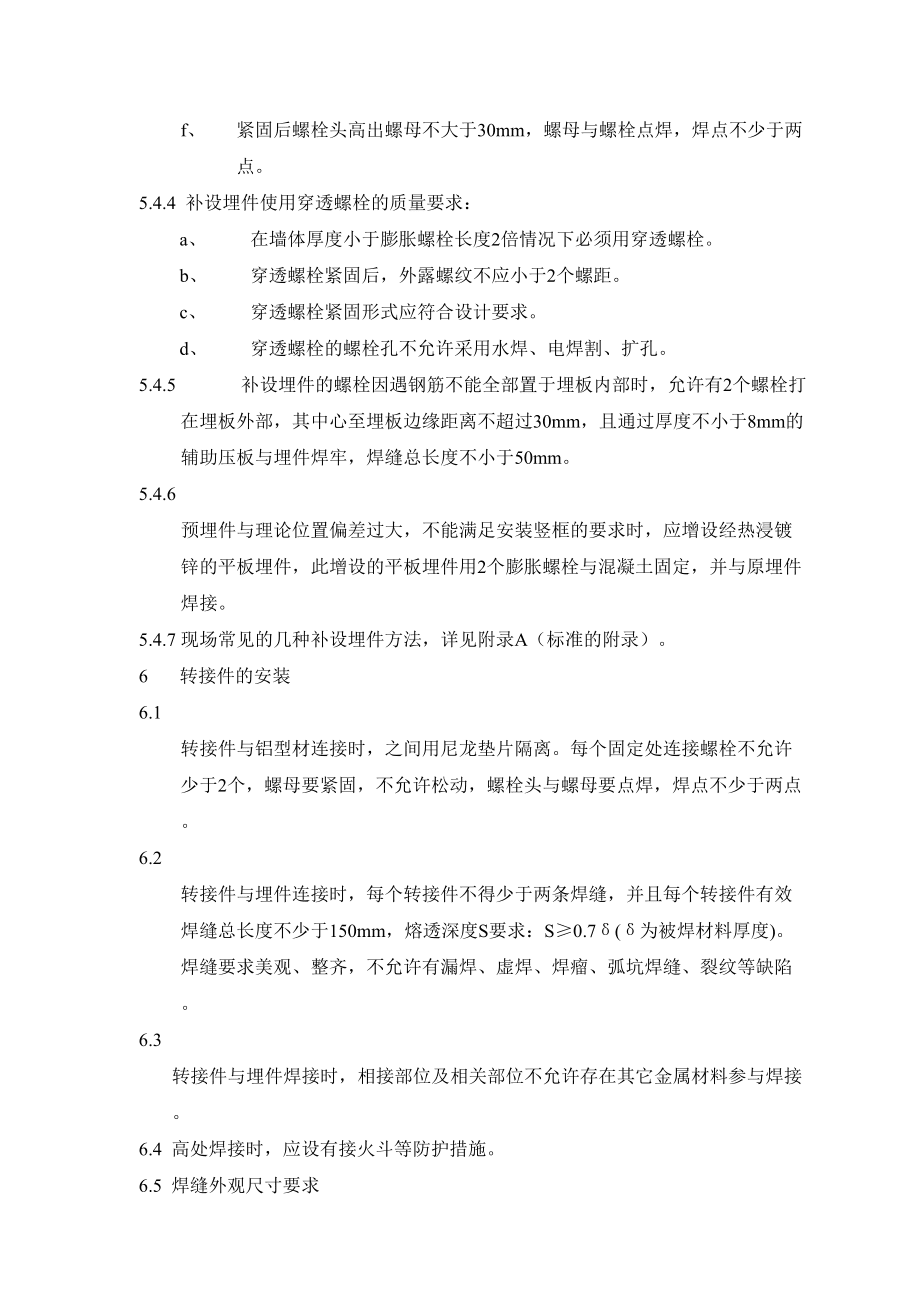

7、置距混凝土邊緣距離不小于50mm。b、 膨脹螺栓鉆孔深度應大于膨脹螺栓脹管長度10mm。c、 膨脹螺栓鉆孔直徑偏差為00.25mm。d、 膨脹螺栓的脹管不允許露出墻體表面。e、 膨脹螺栓所用金屬零、附件安裝應齊全。f、 緊固后螺栓頭高出螺母不大于30mm，螺母與螺栓點焊，焊點不少于兩點。5.4.4 補設埋件使用穿透螺栓的質量要求：a、 在墻體厚度小于膨脹螺栓長度2倍情況下必須用穿透螺栓。b、 穿透螺栓緊固后，外露螺紋不應小于2個螺距。c、 穿透螺栓緊固形式應符合設計要求。d、 穿透螺栓的螺栓孔不允許采用水焊、電焊割、擴孔。5.4.5 補設埋件的螺栓因遇鋼筋不能全部置于埋板內部時，允許有2個螺栓

8、打 在埋板外部，其中心至埋板邊緣距離不超過30mm，且通過厚度不小于8mm的輔助壓板與埋件焊牢，焊縫總長度不小于50mm。5.4.6 預埋件與理論位置偏差過大，不能滿足安裝豎框的要求時，應增設經熱浸鍍鋅的平板埋件，此增設的平板埋件用2個膨脹螺栓與混凝土固定，并與原埋件焊接。5.4.7 現場常見的幾種補設埋件方法，詳見附錄A（標準的附錄）。6 轉接件的安裝6.1 轉接件與鋁型材連接時，之間用尼龍墊片隔離。每個固定處連接螺栓不允許少于2個，螺母要緊固，不允許松動，螺栓頭與螺母要點焊，焊點不少于兩點。6.2 轉接件與埋件連接時，每個轉接件不得少于兩條焊縫，并且每個轉接件有效焊縫總長度不少于150mm

9、，熔透深度S要求：S0.7(為被焊材料厚度)。焊縫要求美觀、整齊，不允許有漏焊、虛焊、焊瘤、弧坑焊縫、裂紋等缺陷。6.3 轉接件與埋件焊接時，相接部位及相關部位不允許存在其它金屬材料參與焊接。6.4 高處焊接時，應設有接火斗等防護措施。6.5 焊縫外觀尺寸要求 6.5.1 焊縫焊腳尺寸允許偏差為1mm。6.5.2 構件搭接處位置應大于2倍焊腳尺寸hf。6.6 焊縫存在氣孔和夾渣符合表6.6的規定。 表6.6 板厚2.555101020允許氣孔和成點狀?yuàn)A渣點數36699126.7 焊縫同一部位的返修次數，不應超過兩次。6.8 埋件、轉接件、其它的鍍鋅件等防腐表面，非焊接區不允許用焊弧破壞

10、其防腐面層。6.9 其它焊接要求符合Q/YDL15-1999的規定。7 除銹、防腐處理7.1 埋件、轉接件、鋼結構安裝焊接后應清理、除渣除銹，構件除銹后應露出金屬光澤，金屬表面不得有灰塵，油漬、鱗皮、銹斑、焊渣、毛刺等附著物。7.2 現場進行的焊接部位，由于電焊破壞了原有的鍍鋅層或其它防腐層，故要進行二次防腐處理，二次防腐處理時不能單獨考慮焊縫的位置，同時要考慮整個結構，檢查每個鐵件的位置，進行全面防腐處理，處理時要先刷23層防銹漆，再涂1層銀粉漆，要求全部均勻覆蓋。7.3 當天用涂料應當天配置，涂料按設計比例配置，不允許隨意添加稀釋劑。7.4 涂料涂刷應均勻、無遺漏，無明顯起皺、漏底、起皮、

11、流掛等現象，附著力良好。8 鋁合金框架式幕墻安裝質量8.1 所有組件在下料組裝時應去除毛刺，不允許留有銳角。8.2 框架上安裝角部位的保護膜應去除干凈。8.3 橫框與豎框安裝要求8.3.1 橫框與豎框之間設有彈性橡膠墊，在安裝時應符合設計要求，并應安裝牢固，其接縫處應嚴密。8.3.2 橫框與豎框之間連接牢固、無松動現象，連接所用零件應符合設計要求并且齊全。8.3.3 橫框與豎框的間隙應符合設計要求，允許偏差為±0.3mm，同一橫框兩端與豎框間隙之差不大于±0.2mm。8.3.4 角片安裝形式，自攻釘數量應符合設計要求，角片緊固后，不允許有松動現象。8.3.5 鋁合金框架安裝

12、尺寸允許偏差應符合表8.3.5的規定。 表8.3.5 未注單位：mm序號檢查項目尺寸范圍幕墻天窗吊頂檢查工具1豎框垂直度一層1.01.0吊線經緯儀三層2.5H30m430mH60m760mH100m10H100m152相鄰兩根豎框間距固定端頭±1.0±1.0鋼卷尺任意連續四根豎框的間距固定端頭±1.5±1.53相鄰橫框間距2000±1.0±1.0±1.0鋼卷尺2000±1.5±1.5±1.54分格對角線長度差20002.52.52.5鋼卷尺20003335同一標高平面內橫框水平度(b為寬度尺寸)

13、相鄰橫框111水平儀水平尺b20m333b30m444b60m66b60m776同層豎框外表面平面度(相對位置)(注:b寬度尺寸)相鄰三根豎框0.50.5鋼板尺及拉線檢查b20m2220mb60m2.52.5b60m337弧形幕墻及拱形天窗豎框外表面定位位置差22鋼板尺鋼卷尺8豎框伸縮縫尺寸±2±2鋼卷尺8.3.6 單元式幕墻的安裝質量符合單元式幕墻（Q/YDL.J02.02-1998）標準的要求。8.3.7 干掛石材幕墻的安裝質量符合干掛石材幕墻（Q/YDL18-1998）標準的要求。9 鋁合金門窗安裝質量9.1 鋁合金門窗所有組件在下料組裝時應去除毛刺，不允許留有銳角。

14、9.2 所有鋁合金門窗的品種、規格、開啟及安裝位置應符合設計要求。9.3 門窗安裝必須牢固、橫平豎直、高低一致?？蚺c墻體縫隙應填嵌飽滿密實，表面光滑、平整。填塞材料與方法符合設計要求。9.4 門窗應開啟靈活，無倒翹、阻滯及反彈現象。9.5 五金配件應齊全、位置正確。關閉后密封條應處于壓縮狀態。9.6 鋁合金門窗安裝質量允許偏差應符合表9.6的規定。 表9.6 單位：mm序號檢查項目尺寸范圍允許偏差檢查工具1門窗槽口、寬度、高度差2000±1.0鋼卷尺2000±1.52門窗槽口對邊尺寸差20001.5鋼卷尺20002.03門窗槽口對角線尺寸差20002.0鋼卷2000mm3.

15、04門窗框垂直度2000mm1.0用線墜、水平靠尺2000mm2.05門窗框水平度2000mm1.0水平儀、水平靠尺2000mm1.56門窗框扇搭接寬度差2000mm±1.0深度尺、鋼板尺2000mm±1.57門窗橫框標高2.5鋼板尺8雙層門豎向偏離中心2.5線墜、鋼板尺9雙層門窗內外框、框中心距1.0用水平靠尺10門窗框、扇、扣條間裝配間隙0.3用塞尺檢查11扇與框、扇與扇理論縫隙偏差1.0用塞尺檢查12對開門窗扇高度差1.0用水平靠尺13門窗扇、框組件表面階差0.2用深度尺14門窗開啟力（不帶閉門器）50N用100N彈簧秤10 幕墻主要附件安裝質量10.1 密封膠條品種

16、、規格、安裝形式符合設計要求。10.2 密封膠條安裝到位，不允許施加外力使膠條處于拉伸狀態，允許適度的壓縮，端頭留有510mm的余量，粘合緊密，對接縫處無間隙，且不允許外露。10.3 在可視部位密封膠條對接縫應留在板塊的四角，斜面斷開應拼成預定的設計角度，并應用粘結劑粘結牢固后嵌入框架槽口內。10.4 當設計有內襯板要求時，內襯板安裝牢固，內襯板連接用角片，自攻釘安數量應符合設計要求，內襯板表面平整光滑，不允許有影響外觀效果的質量缺陷（如凹坑、色斑等）現象存在。10.5 保溫材料的品種、堆集密度，導熱性符合設計要求，固定防火保溫材料的形式應符合設計要求，防火保溫層應平整，拼縫處不得留縫隙，保溫

17、材料上粘貼的錫鉑紙等應牢固，不脫落。10.6 幕墻翻窗的執手、鉸鏈等附件安裝到位齊備，符合設計要求。10.7 層間封修、保溫做法、避雷措施等均應符合設計圖紙及有關規范的要求。11 現場安裝外觀質量要求11.1 膠縫表面應光滑、平整、無氣泡、無飛邊、玻璃和板等表面無污漬及殘膠。11.2 安裝后的一個分格內鋁合金型材表面質量應符合表11.2的規定。 表11.2序號項目質量要求1擦傷及劃傷深度不大于表面處理層厚度2擦傷總面積500mm23劃傷總長度150mm4擦傷和劃傷總數不允許大于4處注：一個分格鋁合金料指該分格四周框架內的所有鋁合金件。11.3 玻璃表面質量（每m2面積）應符合表11.3的規定。

18、 表11.3序號項目質量要求10.10.3mm寬劃傷痕長度小于100mm的允許4條2擦傷總面積300mm23傷痕、擦傷總處數44鍍膜玻璃的鍍膜劃傷深度不大于鍍膜厚度5鋼化玻璃不允許有劃傷114 鋁復合板及鋁單板表面質量（每m2面積）應符合表11.4的規定。 表11.4序號項目質量要求1擦傷、劃傷深度不大于表面處理層厚度2擦傷總面積240mm23劃傷總長度80mm4擦傷、劃傷總數不允許大于3處5不允許有腐蝕、裂紋、壓痕。6漆面為滾涂方式的板，除有特殊設計要求外，安裝時均應保持方向一致。12 鋁合金幕墻、門窗施工質量檢驗與評定12.1 幕墻施工過程質量檢查要點。12.1.1 預埋件、轉接件的連接和

19、固定符合設計要求和有關標準或規范要求。12.1.2 預埋件、轉接件及連接附件的防腐處理情況。12.1.3 框架的安裝精度。12.1.4 硅酮結構膠、密封膠、石材專用膠等膠類和其它化學密封材料的使用有效期。12.1.5 裝飾板塊的安裝精度與外觀質量。12.1.6 硅酮密封膠的打膠質量。12.1.7 封修質量。12.2 幕墻施工質量檢查項目及質量分級標準見表12.2（1）和表12.2（2）的規定。 表12.2（1）基本項目項目名稱等級要求檢驗方法優良合格預埋件安裝補設埋件位置偏差±15mm，補設方式符合設計要求；90的膨脹螺栓端頭高出螺母25mm；表面防腐涂層完整良好，無銹跡。補設埋件位

20、置偏差±20mm，補設方式符合設計要求；膨脹螺栓端頭高出螺母30mm；表面防腐涂層完好，無銹跡。目測鋼卷尺轉接件安裝焊縫符合設計要求；焊波均勻；焊渣清理干凈；表面防腐涂層完整良好，無銹跡。焊縫符合設計要求；焊波較均勻；可見處焊渣清理干凈；表面防腐涂層完好，無銹跡。目測幕墻封修幕墻與女兒墻接口平整順直；壓頂板平整；排水坡度正確一致；釘孔、螺孔用密封膠封堵，打膠飽滿，平整光滑無氣孔、無污染；層間封修符合設計要求，搭接縫均勻。幕墻與女兒墻接口基本平整順直；排水坡度正確；釘孔、螺孔處密封良好，打膠飽滿，不滲水，無氣孔、無污染；層間封修符合設計，搭接縫均勻。目測鋼卷尺接口膠縫注膠質量、玻璃槽口

21、密封密封條安裝到位，貼合緊密，對接縫處無間隙，密封條不得外露，耐候膠充填密實無氣孔，表面光滑、平整、無飛邊，直線度2mm。密封條安裝到位，貼合基本緊密，對接縫處間隙0.3mm，密封條不得外露，耐候膠充填密實無氣孔，表面光滑、平整、無飛邊，直線度3mm。目測鋼板尺3m靠尺外觀質量表面光潔，劃痕、碰傷極少、無銹蝕，型材裝飾面無污染、腐蝕。表面干凈，劃痕、碰傷、擦傷符合本標準要求。目測表12.2（2） 允許偏差項目 未注單位：mm序號項目內容允許偏差檢驗方法及量具優良合格1豎框垂直度一層1.0經緯儀或吊線和鋼板尺檢查三層2.02.5H30m3.5430mH60m6760mH100m810H100m1

22、3152相鄰兩根豎框間距固定端頭±1.0鋼卷尺3任意連續四根豎框的間距固定端頭±1.0±1.54相鄰橫框間距2000±0.5±1.0鋼卷尺2000±1.0±1.5 5分格對角線長度差20002.02.5鋼卷尺20002.536同一標高平面內橫框水平度(b為寬度尺寸)相鄰橫框1水準儀水平尺塞尺b20m3b30m4b60m6b60m77同層豎框外表面平面度(相對位置)(注:b寬度尺寸)相鄰三根豎框0.5經緯儀或吊線和鋼板尺檢查b20m220mb60m2.5b60m38弧形幕墻、拱形天窗豎框外表面定位位置差2鋼板尺鋼卷尺9相鄰單元板塊外緣垂直度及水平方向位置度200011鋼板尺及拉線200011.510豎縫及墻面的垂直度高度20m2.53激光儀或經緯儀20m高度60m46高度60m7911幕墻平面度22.52m靠尺、鋼板尺12豎縫直線度22.52m靠尺、鋼板尺13橫縫水平度23用水平尺14膠縫寬度（與設計值比較），全長±1±1.5用卡
