電磁場與電磁波實驗報告-校園無線信號場強特性的研究

1、 電磁場與電磁波實驗報告-校園無線信號場強特性的研究電磁場與電磁波實驗報告 題目：校園無線信號場強特性的研究 班 級： 學 號: 班內序號： 姓 名： 目 錄【實驗?zāi)康摹?【實驗原理】1【實驗內容】6【實驗步驟】61實驗對象的選擇62數據采集63. 數據處理7【實驗結果分析】7【實驗心得】16【附錄】16一、 實驗?zāi)康?. 掌握在移動環境下陰影衰落的概念以及正確的測試方法；2. 研究校園內各種不同環境下陰影衰落的分布規律；3. 掌握在室內環境下場強的正確測量方法，理解建筑物穿透損耗的概念；4. 通過實地測量，分析建筑物穿透損耗隨頻率的變化關系；5. 研究建筑物穿透損耗與建筑材料的關系。二、 實

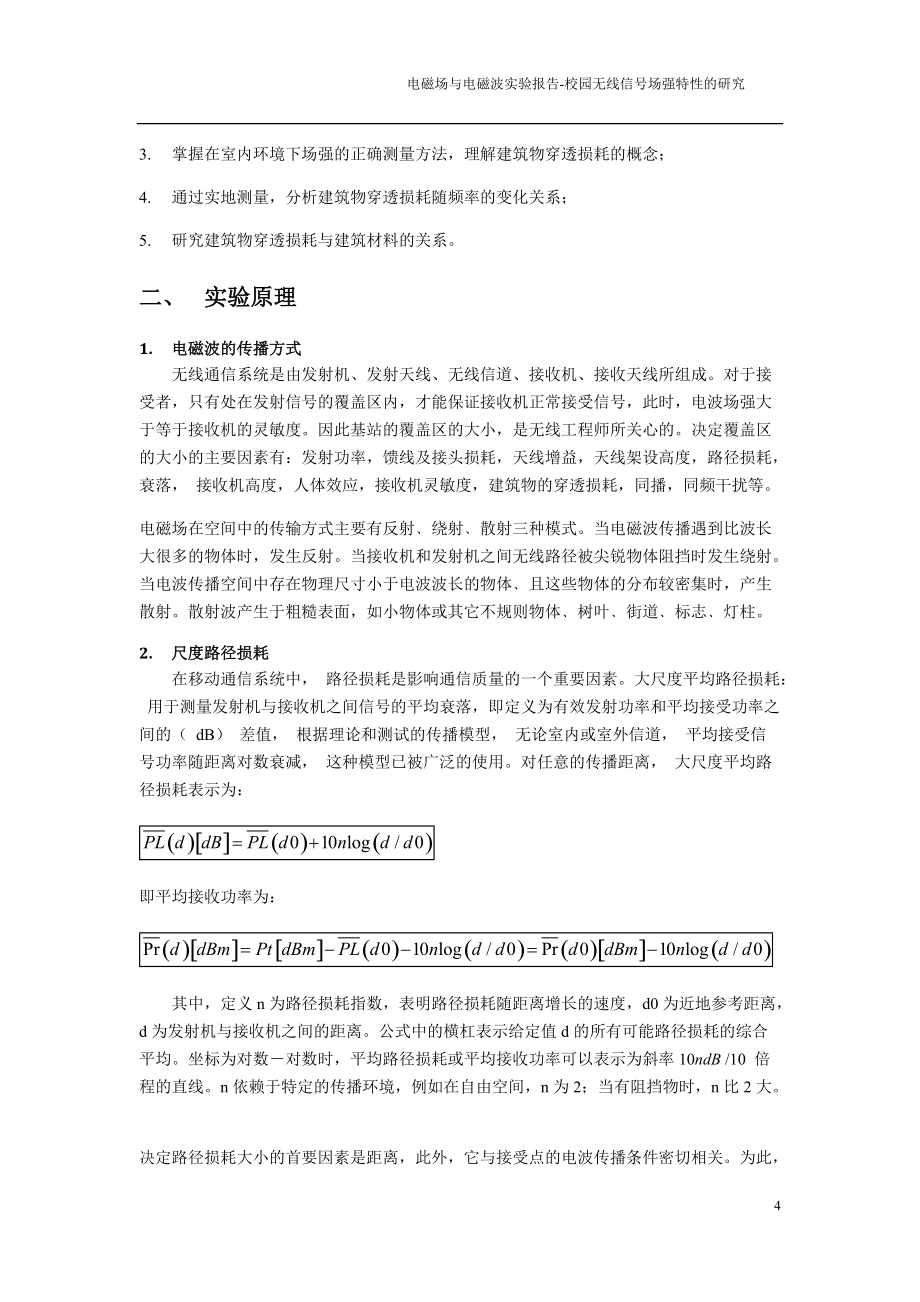

2、驗原理1. 電磁波的傳播方式無線通信系統是由發射機、發射天線、無線信道、接收機、接收天線所組成。對于接受者，只有處在發射信號的覆蓋區內，才能保證接收機正常接受信號，此時，電波場強大于等于接收機的靈敏度。因此基站的覆蓋區的大小，是無線工程師所關心的。決定覆蓋區的大小的主要因素有：發射功率，饋線及接頭損耗，天線增益，天線架設高度，路徑損耗，衰落， 接收機高度，人體效應，接收機靈敏度，建筑物的穿透損耗，同播，同頻干擾等。電磁場在空間中的傳輸方式主要有反射繞射散射三種模式。當電磁波傳播遇到比波長大很多的物體時，發生反射。當接收機和發射機之間無線路徑被尖銳物體阻擋時發生繞射。當電波傳播空間中存在物理尺寸

3、小于電波波長的物體且這些物體的分布較密集時，產生散射。散射波產生于粗糙表面，如小物體或其它不規則物體樹葉街道標志燈柱。 2. 尺度路徑損耗 在移動通信系統中， 路徑損耗是影響通信質量的一個重要因素。大尺度平均路徑損耗： 用于測量發射機與接收機之間信號的平均衰落，即定義為有效發射功率和平均接受功率之間的（ dB） 差值， 根據理論和測試的傳播模型， 無論室內或室外信道， 平均接受信號功率隨距離對數衰減， 這種模型已被廣泛的使用。對任意的傳播距離， 大尺度平均路徑損耗表示為： 即平均接收功率為： 其中，定義n為路徑損耗指數，表明路徑損耗隨距離增長的速度，d0為近地參考距離，d為發射機與接收機之間的

4、距離。公式中的橫杠表示給定值d的所有可能路徑損耗的綜合平均。坐標為對數對數時，平均路徑損耗或平均接收功率可以表示為斜率10ndB /10 倍程的直線。n依賴于特定的傳播環境，例如在自由空間，n為2；當有阻擋物時，n比2大。決定路徑損耗大小的首要因素是距離，此外，它與接受點的電波傳播條件密切相關。為此，我們引進路徑損耗中值的概念，中值是使實驗數據中一半大于它而另一半小于它的一個數值（對于正態分布中值就是均值）。人們根據不同放入地形地貌條件，歸納總結出各種電波傳播模型。下邊介紹幾種常用的描述大尺度衰落的模型。常用的電波傳播模型： 1) 自由空間模型自由空間模型假定發射天線和接收臺都處在自由空間。我

5、們所說的自由空間一是指真空，二是指發射天線與接收臺之間不存在任何可能影響電波傳播的物體，電波是以直射線的方式到達移動臺的。自由空間模型計算路徑損耗的公式是：其中Lp是以dB為單位的路徑損耗，d是以公里為單位的移動臺與基站之間的距離，f是以MHz為單位的移動工作頻點或工作頻段的頻率?？諝獾奶匦钥山茷檎婵眨虼水?dāng)發射天線與移動臺距離地面都較高時，可以近似使用自由空間模型來估計路徑損耗。2) 布靈頓模型布靈頓模型假設發射天線和移動臺之間的地面是理想平面大地，并且兩者之間的距離d遠大于發射天線的高度ht，或移動臺的高度hr，此時的路徑損耗計算公式為：其中距離d的單位是公里，天線高度ht及hr的單位是

6、米，路徑損耗Lp的單位是dB。3) EgLi模型前述的自由空間模型及布靈頓模型都是基于理論分析得出的計算公式。EgLi公式則是從大量實測結果中歸納出來的中值預測公式，屬于經驗?zāi)Ｐ?，其?jì)算式為：其中路徑損耗Lp的單位是dB，距離d的單位是公里，天線高度ht及hr的單位是米，工作頻率f的單位是MHz，地形修正因子G的單位是dB。G反應了地形因素對路徑損耗的影響。EgLi模型認為路徑損耗同接收點的地形起伏程度h有關，地形起伏越大，則路徑損耗也越大。當h用米來測量時，可按下式近似的估計地形的影響：若將移動臺的經典高度值hr=1.5m代入EgLi模型則有：4) Hata-Okumura模型Hata-Ok

7、umura模型也是根據實測數據建立的模型。當移動臺的高度為典型值hr=1.5m時，按Hata-Okumura模型計算路徑損耗的公式為：市區內的Hata模型為：簡化后為：3. 陰影衰落在無線信道里，造成慢衰落的最主要原因是建筑物或其它物體對電波的遮擋。在測量過程中，不同位置遇到的建筑物遮擋情況不同，因此接收功率也不同，這樣就會觀察到衰落現象。由于這種原因造成的衰落也叫“陰影效應”或“陰影衰落”。在陰影衰落的情況下，移動臺被建筑物所遮擋，它收到的信號是各種繞射反射，散射波的合成。所以，在距基站距離相同的地方，由于陰影效應的不同，它們收到的信號功率有可能相差很大，理論和測試表明，對任意的d 值，特定

8、位置的接受功率為隨機對數正態分布即：其中，Xs 為0 均值的高斯分布隨機變量，單位dB；標準偏差s ，單位dB。對數正態分布描述了在傳播路徑上，具有相同T-R 距離時，不同的隨機陰影效應。這樣利用高斯分布可以方便地分析陰影的隨機效應。正態分布，也叫高斯分布，概率密度函數為：應用于陰影衰落時，上式中的表示某一次測量得到的接收功率，表示以dB 表示的接收功率的均值或中值，表示接收功率的標準差，單位是dB。陰影衰落的標準差同地形，建筑物類型，建筑物密度等有關，在市區的150MHz 頻段其典型值是5dB。除了陰影效應外，大氣變化也會導致陰影衰落。比如一天中的白天，夜晚，一年中的春夏秋冬，天晴時，下雨時

9、，即使在同一個地點上，也會觀察到路徑損耗的變化。但在測量的無線信道中，大氣變化造成的影響要比陰影效應小的多。 下面是陰影衰落分布的標準差，其中(dB)是陰影效應的標準差。（dB）頻率（MHz）準平坦地形不規則地形 （米）城市郊區501503001503.55.5479111345067.51115189006.58141821表2.1陰影衰落分布的標準差（dB）4. 建筑物的穿透損耗的定義 建筑物穿透損耗的大小對于研究室內無線信道具有重要意義。穿透損耗又稱大樓效應，一般指建筑物一樓內的中值電場強度和室外附近街道上中值電場強度dB 之差。 發射機位于室外，接收機位于室內，電波從室外進入到室內，產

10、生建筑物的穿透損耗，由于建筑物存在屏蔽和吸收作用，室內場強一定小于室外的場強，造成傳輸損耗。室外至室內建筑物的穿透損耗定義為：室外測量的信號平均場強減去同一位置室內測量的信號平均場強。用公式表示為：是穿透損耗，單位是dB；是在室內所測的每一點的功率，單位是，共個點；是在室外所測的每一點的功率，單位是，共個點。三、 實驗內容利用DS1131 場強儀，實地測量信號場強。1) 研究具體現實環境下陰影衰落分布規律，以及具體的分布參數如何。 2) 研究建筑物穿透損耗的變化規律。 四、實驗步驟1實驗對象的選擇開始時，我們決定測量主干道等處的陰影衰落分布規律，但是測量的當天有大風，場強儀讀數很不穩定，所以我

11、們改測建筑物的穿透損耗。在選擇測量地點時，考慮到教一的人少，可以減少干擾，我們測量了教一的各層走廊和外側的場強分布。在選擇頻率時，我們用場強儀掃頻，發現調頻臺102.6MHZ 的頻段信號強度最好，受大風的影響相對較小，讀數相對穩定，非常便于測量。2 數據采集利用場強測量?jī)xDS1131對無線信號的功率值進行測量，在97.40MHz的頻率下，波長約為2.92m，我們每走一大步（約0.7m）讀一次數并進行記錄。在讀數變化較大的地方多測數據，在變化平穩的地方少測數據。在測量建筑物內的信號強度時，選取一層至四層。在測量建筑物外的信號強度時，采用圍繞該建筑物一周的測量方法。測量地點：（1）教一一層走廊東側

12、至西側（2）教一二層走廊西側至東側（3）教一三層走廊東側至西側（4）教一四層走廊西側至東側（5）教一四周外側甬路中心天氣情況：晴 大風 氣溫：16°C頻點選擇：102.6MHZ實驗路線圖示：3 數據處理將采集到的數據錄入excel表格中，再用matlab r2014a對數據進行細致的處理以便得到明確的結論。下圖所示為數據處理的流程圖。五實驗結果分析1）教一一層走廊東側至西側 教一一層信號最大值40.4，最小值75.4，均值58.54，標準差8.707。從統計分布看，與標準正態分布曲線比較，基本上符合正態分布，累積概率分布曲線很平滑，均值與中值基本吻合。從信號分布圖中可以看出，信號在中

13、間最強，及兩側較強，其余較弱。這是因?yàn)榻桃荒蟼?cè)門敞開，東西側各有各有一扇門，其余地方是墻較封閉。 2）教一二層走廊西側至東側 教一二層信號最大值49.8，最小值73.4，均值60.91，標準差5.38。從統計分布看，與標準正態分布曲線比較，基本上符合正態分布，累積概率分布曲線很平滑，均值與中值基本吻合。從圖中可以看出，中間和兩邊比其余地方場強較小，這是因?yàn)橛袠翘萏幉](méi)有窗戶使得環境更加封閉，西側場強較大處是因?yàn)樵撎帪樾l(wèi)生間，當時房間門窗開著。3）教一三層走廊東側至西側教一三層信號最大值49.1，最小值72.9，均值60.3，標準差5.22。從統計分布看，與標準正態分布曲線比較，基本上符合正態分

14、布，累積概率分布曲線很平滑，均值與中值基本吻合。從圖中可以看出，兩邊場強較大，這是因?yàn)槲覀兿虮眰?cè)的窗口處測了幾組數據，此時坐標為10，45,65處為樓梯處，因?yàn)闆](méi)有窗戶使得環境更加封閉而場強較小，其余地方為機房，當時房門緊閉，所以信號較弱。4）教一四層走廊西側至東側教一四層信號最大值47.2，最小值69.1，均值57.2，標準差5.83。從統計分布看，與標準正態分布曲線比較，基本上符合正態分布，累積概率分布曲線很平滑，均值與中值基本吻合。四層的均值較前幾層最大，這是因?yàn)樵诟咛?，因地面建筑物的遮擋損耗減小。 5）教一東側由南往北教一外圍東側信號最大值40.4，最小值61.6，均值48.3977，

15、標準差5.5。從統計分布看，與標準正態分布曲線比較，由于數據量小，正態分布特征不明顯，累積概率分布曲線很平滑，均值與中值基本吻合。從信號分布圖中可以看出，坐標20處場強較小，這是因?yàn)橛写髽?shù)遮擋，坐標40處較小，這是因?yàn)榇颂帪楣战怯兴郊臆?chē)停在那里。整體較之室內信號增強，這是因?yàn)槭彝飧_(kāi)闊。 6）教一北側由東往西教一外圍北側信號最大值41.1，最小值61.7，均值49.6，標準差3.95。從統計分布看，與標準正態分布曲線比較，基本上符合正態分布，累積概率分布曲線很平滑，均值與中值基本吻合。從信號分布圖中可以看出，坐標32處場強較小，這是因?yàn)榇颂帪樾“讟禽^之其他地方較高穿透損耗較大。東側比西側場強大

16、是因?yàn)闁|側為圖書館，西側為時光廣場較開闊。整體方差較小，該路段變化較平穩。 7）教一西側由北往南 教一外圍西側信號最大值36.2，最小值51.5，均值41.5667，標準差4。教一西側場強分布較為均勻，并且比其余側的均值大，這是因?yàn)槲鱾?cè)臨近主干道，主干道兩側沒有高大的樹木，環境開闊，對信號的遮擋作用小，場強波動較小。8）教一南側由西往東 教一外圍南側信號最大值34.7，最小值61.2，均值46.0059，標準差5.608。教一南側由西向東場強呈增強的趨勢，這是因?yàn)槲鱾?cè)臨近教四，信號受到教四和周?chē)叽髽?shù)木的遮擋，并且主干道來往人流多，這都使得場強減小。東側空間開闊，距離體育館和主樓較遠，受到的遮

17、擋少，因此場強較大。8）教一整體外側教一外圍信號最大值34.7，最小值61.7，均值46.8393，標準差5.5803。由于數據量大，實際樣本分布更加接近于正態分布。誤差來源可能有幾個方面：因?yàn)閳?chǎng)強儀示數波動，我們選取一個大概的平均值，從而引起讀數誤差；測量時周?chē)腥私?jīng)過，門的開合，籃球場上有人在打球，刮風等環境因素會帶來誤差。為了盡可能減小誤差，我們?cè)跍y(cè)量時會等場強儀示數穩定或波動范圍很小時讀數，并且保持天線朝向不變，從而減小誤差。9）穿透損耗計算 查閱實際工程資料，磚混結構墻體的衰減范圍是0.342-0.36dB/cm,而教一的墻體大約380mm,0.36*380/10=13.68dB,測

18、量值與工程值接近。八實驗心得：九附錄：1實驗代碼1）教一一層走廊東側至西側clear all;close all;first_floor=xlsread('A.xls','sheet1'); first_floor1=reshape(first_floor,1,81); first_floor2=first_floor1,zeros(1,81),1:81; first_floor2=reshape(first_floor2,81,3); figure(11) subplot(1,2,1); histfit(first_floor1);axis(30,80,0,2

19、0); grid on; title('教一一層信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(first_floor1) axis(30,80,0,1); hold on; first_floormean=num2str(s1.mean); first_floorstd=num2str(s1.std); text(56,0.23,'最小值=

20、 ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title('累積概率分布'); figure(12) surf(first_floor2'); title('教一一層電平分布圖');

21、 xlabel('<-東 西->'); ylabel('<-南 北->'); axis(1,81,1,2); caxis(30,80); colorbar('horiz');2）教一二層走廊西側至東側clear all;close all;second_floor=xlsread('B.xls','sheet1'); second_floor1=reshape(second_floor,1,73); second_floor2=second_floor1,zeros(1,73),1:73;

22、second_floor2=reshape(second_floor2,73,3); figure(11) subplot(1,2,1); histfit(second_floor1);axis(30,80,0,20); grid on; title('教一二層信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(second_floor1) axis(3

23、0,80,0,1); hold on; second_floormean=num2str(s1.mean); second_floorstd=num2str(s1.std); text(56,0.23,'最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= &

24、#39;,num2str(s1.std); title('累積概率分布'); figure(12) surf(second_floor2'); title('教一二層電平分布圖'); xlabel('<-西 東->'); ylabel('<-南 北->'); axis(1,73,1,2); caxis(30,80); colorbar('horiz');3）教一三層走廊東側至西側clear all;close all;third_floor=xlsread('C.xls

25、9;,'sheet1'); third_floor1=reshape(third_floor,1,72); third_floor2=third_floor1,zeros(1,72),1:72; third_floor2=reshape(third_floor2,72,3); figure(11) subplot(1,2,1); histfit(third_floor1);axis(30,80,0,20); grid on; title('教一三層信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量

26、9;); legend('實際樣本分布','理想概率分布曲線');subplot(1,2,2); h1,s1 = cdfplot(third_floor1) axis(30,80,0,1); hold on; third_floormean=num2str(s1.mean); third_floorstd=num2str(s1.std); text(56,0.23,'最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值

27、= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title('累積概率分布'); figure(12) surf(third_floor2'); title('教一三層電平分布圖'); xlabel('<-東 西->'); ylabel('<-南 北->'); axis(1,72,1,2); caxis(30

28、,80); colorbar('horiz');4）教一四層走廊西側至東側clear all;close all;forth_floor=xlsread('D.xls','sheet1'); forth_floor1=reshape(forth_floor,1,62); forth_floor2=forth_floor1,zeros(1,62),1:62; forth_floor2=reshape(forth_floor2,62,3); figure(11) subplot(1,2,1); histfit(forth_floor1);axis(3

29、0,80,0,15); grid on; title('教一四層信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(forth_floor1) axis(30,80,0,1); hold on; forth_floormean=num2str(s1.mean); forth_floorstd=num2str(s1.std); text(56,0.23,&

30、#39;最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title('累積概率分布'); figure(12) surf(forth_floor2'); title('教一四層電平分布

31、圖'); xlabel('<-西 東->'); ylabel('<-南 北->'); axis(1,62,1,2); caxis(30,80); colorbar('horiz');5）教一東側由南往北clear all;close all;east=xlsread('E.xls','east'); east1=reshape(east,1,44); east2=east1,zeros(1,44),1:44; east2=reshape(east2,44,3); figure(11)

32、 subplot(1,2,1); histfit(east1);axis(30,80,0,15); grid on; title('教一東側信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(east1) axis(30,80,0,1); hold on; eastmean=num2str(s1.mean); eaststd=num2str(s1.std

33、); text(56,0.23,'最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title('累積概率分布'); figure(12) surf(east2'); title(

34、9;教一東側電平分布圖'); xlabel('<-南 北->'); ylabel('<-西 東->'); axis(1,44,1,2); caxis(30,80); colorbar('horiz');6）教一北側由東往西clear all;close all;north=xlsread('E.xls','north'); north1=reshape(north,1,81); north2=north1,zeros(1,81),1:81; north2=reshape(north2

35、,81,3); figure(11) subplot(1,2,1); histfit(north1);axis(30,80,0,30); grid on; title('教一北側信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(north1) axis(30,80,0,1); hold on; northmean=num2str(s1.mean); n

36、orthstd=num2str(s1.std); text(56,0.23,'最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title('累積概率分布'); figure(12) surf(

37、north2'); title('教一北側電平分布圖'); xlabel('<-東 西->'); ylabel('<-南 北->'); axis(1,81,1,2); caxis(30,80); colorbar('horiz');7）教一西側由北往南clear all;close all;west=xlsread('E.xls','west'); west1=reshape(west,1,42); west2=west1,zeros(1,42),1:42; west

38、2=reshape(west2,42,3); figure(11) subplot(1,2,1); histfit(west1);axis(30,80,0,15); grid on; title('教一西側信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(west1) axis(30,80,0,1); hold on; westmean=num2str

39、(s1.mean); weststd=num2str(s1.std); text(56,0.23,'最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title('累積概率分布'); figur

40、e(12) surf(west2'); title('教一西側電平分布圖'); xlabel('<-北 南->'); ylabel('<-西 東->'); axis(1,42,1,2); caxis(30,80); colorbar('horiz');8）教一南側由西往東clear all;close all;south=xlsread('E.xls','south'); south1=reshape(south,1,85); south2=south1,zeros(

41、1,85),1:85; south2=reshape(south2,85,3); figure(11) subplot(1,2,1); histfit(south1);axis(30,80,0,20); grid on; title('教一南側信號電平分布'); xlabel('電平值(-dBm)'); ylabel('樣本數量'); legend('實際樣本分布','理想概率分布曲線'); subplot(1,2,2); h1,s1 = cdfplot(south1) axis(30,80,0,1); hold

42、on; southmean=num2str(s1.mean); southstd=num2str(s1.std); text(56,0.23,'最小值= ',num2str(s1.min); text(56,0.18,'最大值= ',num2str(s1.max); text(56,0.13,'均 值= ',num2str(s1.mean); text(56,0.08,'中 值= ',num2str(s1.median); text(56,0.03,'標準差= ',num2str(s1.std); title(&#

43、39;累積概率分布'); figure(12) surf(south2'); title('教一南側電平分布圖'); xlabel('<-西 東->'); ylabel('<-南 北->'); axis(1,85,1,2); caxis(30,80); colorbar('horiz');2實驗數據1）教一一層走廊東側至西側48.248.649.653.554.955.156.260.963.760.666.869.168.669.369.269.463.464.162.166.961.26

44、1.868.262.262.360.658.458.258.153.252.450.347.242.343.545.746.346.644.540.443.250.851.747.856.251.242.148.648.655.854.157.955.370.764.264.362.463.463.771.572.667.874.575.466.165.362.47171.458.662.463.965.960.759.359.464.658.356.349.649.22）教一二層走廊西側至東側64.764.257.367.264.964.160.460.860.763.665.563.665

45、.160.263.556.256.851.251.651.652.449.858.259.851.654.254.451.363.463.759.363.660.260.457.758.172.373.163.963.462.261.561.660.862.673.459.255.957.157.370.161.369.770.756.957.560.256.255.256.961.75956.261.361.961.761.662.162.369.667.270.261.53）教一三層走廊東側至西側52.161.255.958.46461.561.467.270.355.754.862.659.254.2
