1、電力安全警示牌、標識牌、標志牌規格材料表一、部分標牌國標尺寸：1禁止合閘，有人工作！ 【經合閘即可送電到施工設備的斷路器（開關）和隔離開關（刀閘）操作把手上】 尺寸： 200*160 和 80*65顏色：白底，紅色圓形斜杠，黑色禁止標志符號。黑字2禁止合閘，線路有人工作！【線路斷路器（開關）和隔離開關（刀關）把手上】尺寸：200*160和80*65顏色：白底，紅色圓形斜杠， 黑色禁止符號。黑字3禁止分閘 【接地刀閘與檢修設備之間的斷路器（開關）操作把手上】尺寸：200*160和80*65顏色：白底，紅色圓 形斜杠，黑色禁止標志符號，黑字4在此工作！ 【工作地點或檢修設備上】尺寸：250*250

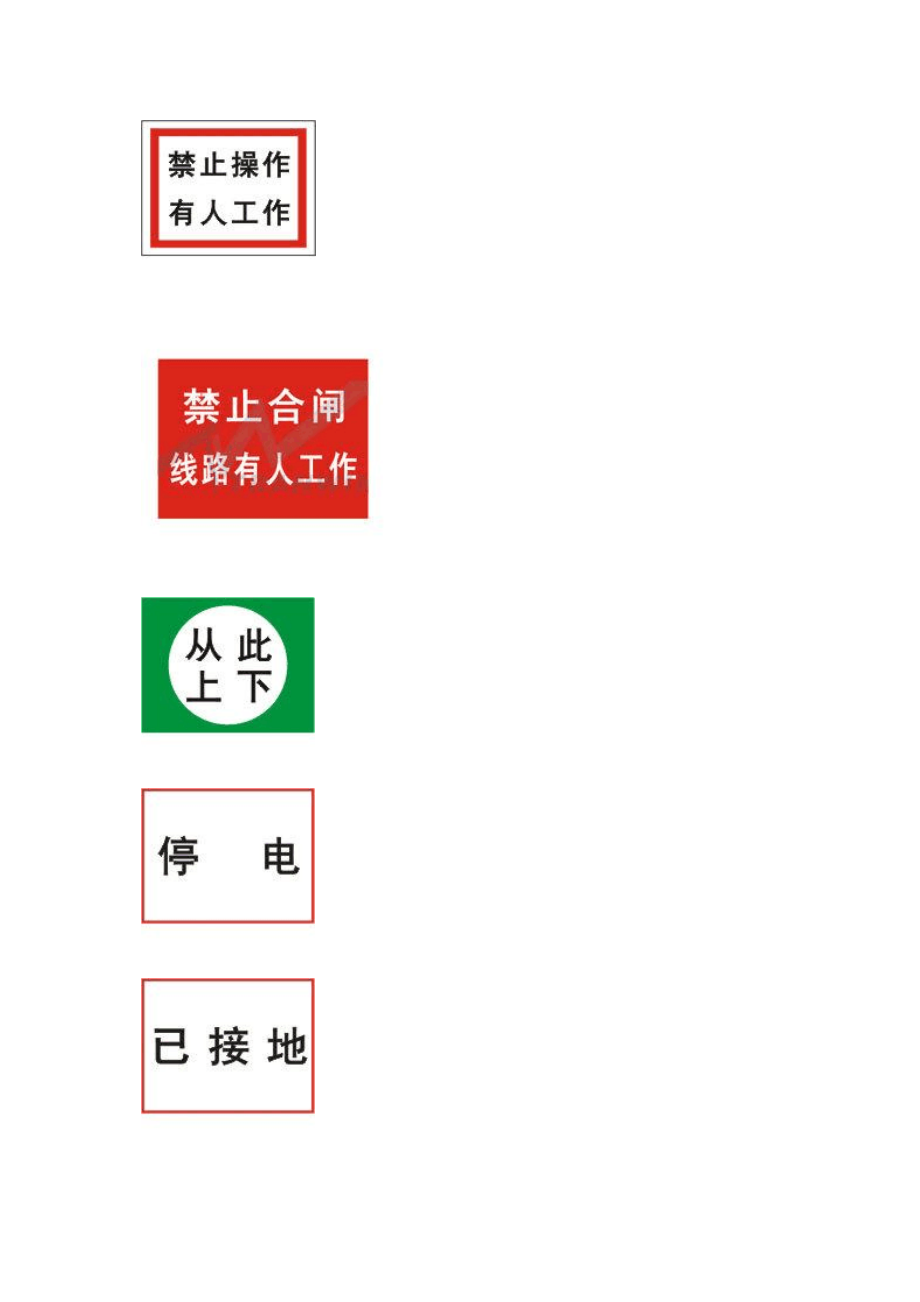

2、和80*80顏色：襯底為綠色，中有直徑200mm和65mm白 圓圈，黑字，寫于白圓圈中5止步，高壓危險！ 【施工地點臨近帶點設備的遮攔上；室外工作地點的圍欄上；禁止通行的過道上；高壓試驗地點；室外鉤架上；工作地點臨近帶電設備的橫梁上，尺寸：300*240和200*160顏色：白底，黑色正三角形及標志符 號，襯底為黃色】黑字6從此上下！ 【工作人員可以上下的鐵道、爬梯上，尺寸：250*250，襯底為綠色，中有直徑200mm白圓圈】黑字，寫于白圓圈中7禁止攀登，高壓危險！ 【高壓配電裝置構架的爬梯上，變壓器、電抗器等設備的爬梯上，尺寸：500*400和200*160,顏色：白底， 紅色圓形斜杠，黑色禁止標志符號】黑字。8線路相位標志牌：ABC套牌組合9制作工藝：貼膜絲網印刷。10根據國標定做，常規板厚0.8mm，1.5mm。電力線路警示牌產品類型: 電力標志牌產品規格: 45cm產品材質: PVC其它規格: 3040cm注: 標志牌材質和規格可根據客戶要求定
