1、電子工藝實習報告1):電子工藝實習報告范文、實習時間2010 年 7 月 5 日至 2010 年 7 月 9 日,第十九周、實習地點學海校區南四教120 ,電子工藝實訓室(一)三、實習目的1、透過本課題設計中對 HX203FM/AM 集成電路電話機的安裝、焊接及調試,讓學生了解電子產品的裝配過程;2、掌握電子元器件的識別及質量檢驗;3、學習整機的裝配工藝;培養動手潛力及嚴謹?shù)墓ぷ髯黠L(fēng)。四、實習資料1、印刷電路板印刷電路板( Printedcircuitboard , PCB) 幾乎會出此刻每一種電子設備當中。 如果在某樣設備中有電子零件,那么它們也都是鑲在大小各異的 PCB 上。除了固定各種小
2、零件外,PCB的主要功能是帶給上頭各項零件的相互電氣連接。隨著電子設備越來越復雜,需要的零件越來越多,PCB上頭的線路與零件也越來越密集了。標準的PCB上頭沒有零件,也常被稱為 印刷線路板 PrintedWiringBoard (PWB)”。板子本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面能夠看到的細小線路材料是銅箔,原本銅箔是覆蓋在整個板子上的,而在制造過程中部份被蝕刻處理掉, 留下來的部份就變成網狀的細小線路了。 這些線路被稱作導線( conductorpattern )或稱布線,并用來帶給PCB上零件的電路連接。為了將零件固定在 PCB上面,我們將它們的接腳直接焊在布線上。在
3、最基本的PCB(單面板)上,零件都集中在其中一面,導線則都集中在另一面。這么一來我們就需要在板子上打洞,這樣接腳才能穿過板子到另一面,所以零件的接腳是焊在另一面上的。因?yàn)槿绱?,PCB的正反面分別被稱為零件面( Componentside)與焊接面(SolderSide)。如果PCB上頭有某些零件,需要在制作完成后也能夠拿掉或裝回去,那么該零件安裝時會用到插座( Socket) 。由于插座是直接焊在板子上的,零件能夠任意的拆裝。如果要將兩塊 PCB 相互連結,一般我們都會用到俗稱金手指的邊接頭(edgeconnector)。金手指上包含了許多裸露的銅墊,這些銅墊事實上也是 PCB布線的一部份。通
4、常連接時,我們將其中一片 PCB上的金手指插進另一片 PCB上適宜的插槽上(一 般叫做擴充槽Slot) 。在計算機中,像是顯示卡,聲卡或是其它類似的界面卡,都是借著金手指來與主機板連接的。PCB上的綠色或是棕色,是阻焊漆(soldermask)的顏色。這層是絕緣的防護層,能夠保護銅線,也能夠防止零件被焊到不正確的地方。在阻焊層上另外會印刷上一層絲網印刷面( silkscreen) 。通常在這上面會印上文字與符號(大多是白色的) ,以標示出各零件在板子上的位置。絲網印刷面也被稱作圖標面( legend ) 。印刷電路板將零件與零件之間復雜的電路銅線,經過細致整齊的規劃后,蝕刻在一塊板子上,帶給電

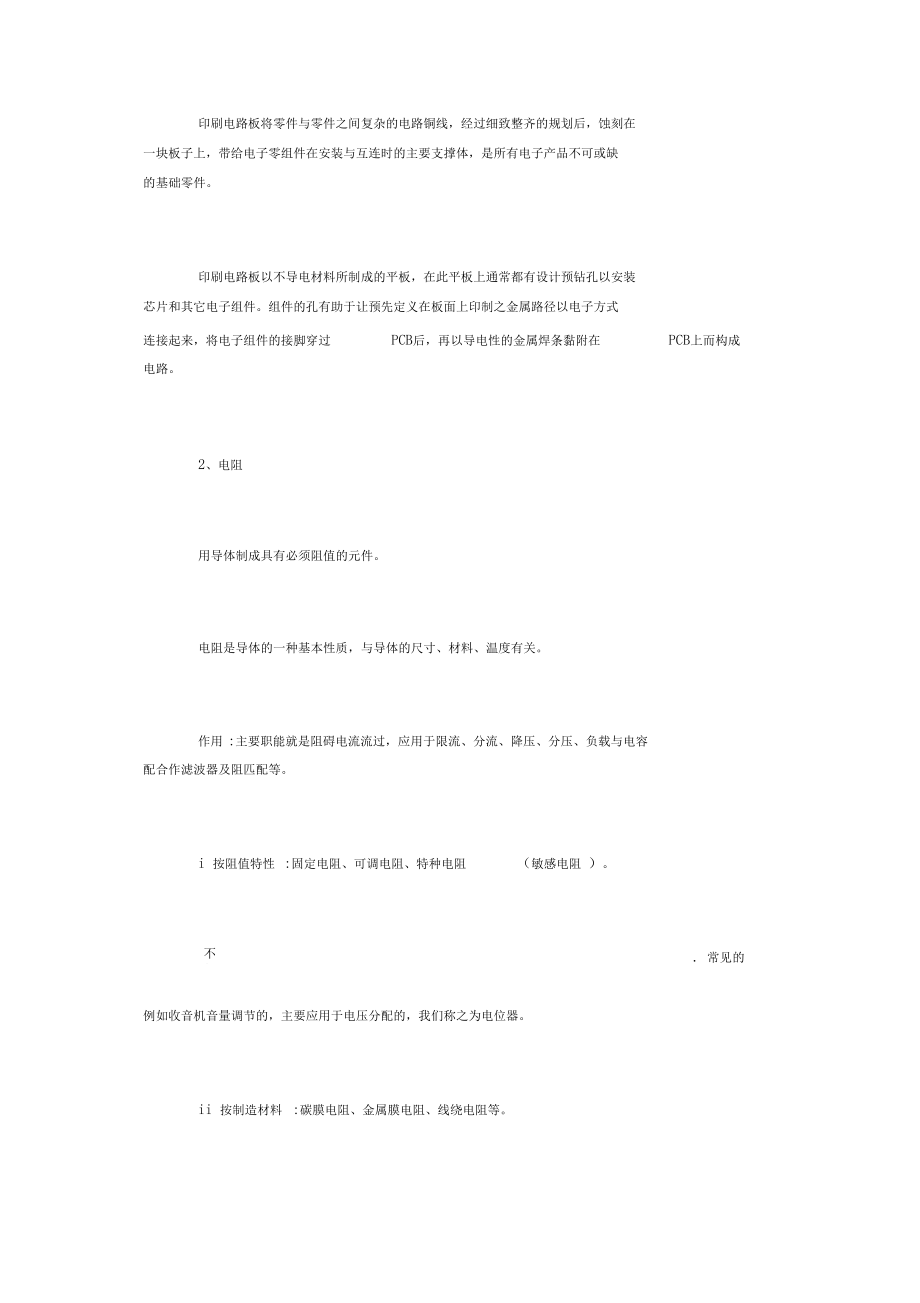

5、子零組件在安裝與互連時的主要支撐體,是所有電子產品不可或缺的基礎零件。印刷電路板以不導電材料所制成的平板,在此平板上通常都有設計預鉆孔以安裝芯片和其它電子組件。組件的孔有助于讓預先定義在板面上印制之金屬路徑以電子方式連接起來,將電子組件的接腳穿過PCB后,再以導電性的金屬焊條黏附在PCB上而構成電路。2、電阻用導體制成具有必須阻值的元件。電阻是導體的一種基本性質,與導體的尺寸、材料、溫度有關。作用:主要職能就是阻礙電流流過,應用于限流、分流、降壓、分壓、負載與電容配合作濾波器及阻匹配等。i 按阻值特性:固定電阻、可調電阻、特種電阻(敏感電阻)。不能調節的,我們稱之為固定電阻,而能夠調節的,我們
6、稱之為可調電阻. 常見的例如收音機音量調節的,主要應用于電壓分配的,我們稱之為電位器。ii 按制造材料:碳膜電阻、金屬膜電阻、線繞電阻等。iii 按安裝方式:插件電阻、貼片電。電阻主要參數:阻值,精度,溫度系數(溫漂TCR) ,封裝大小。3、電位器電位器是一種可調的電子元件。它是由一個電阻體和一個轉動或滑動系統組成。當電阻體的兩個固定觸電之間外加一個電壓時,透過轉動或滑動系統改變觸點在電阻體上的位置,在動觸點與固定觸點之間便可得到一個與動觸點位置成必須關系的電壓。它大多是用作分壓器,這是電位器是一個四端元件。電位器基本上就是滑動變阻器,有幾種樣式,一般用在音箱音量開關和激光頭功率大小調節。4、
7、電容電容就是兩塊導體 (陰極和陽極) 中間夾著一塊絕緣體 (介質) 構成的電子元件。電容的種類首先要按照介質種類來分。這當中可分為無機介質電容器、有機介質電容器和電解電容器三大類。不同介質的電容,在結構、成本、特性、用途方面都大不相同。主要作用如下:i 隔直流:作用是阻止直流透過而讓交流透過。ii 旁路(去耦) :為交流電路中某些并聯的元件帶給低阻抗通路。iii 耦合:作為兩個電路之間的連接,允許交流信號透過并傳輸?shù)较乱患?jí)電路iv濾波:這個對 DIY而言很重要,顯卡上的電容基本都是這個作用。v 溫度補償:針對其它元件對溫度的適應性不夠帶來的影響,而進行補償,改善電路的穩定性。vi 計時:電容器
8、與電阻器配合使用,確定電路的時間常數。vii 調諧:對與頻率相關的電路進行系統調諧,比如手機、收音機、電視機。viii 整流:在預定的時間開或者關半閉導體開關元件。ix 儲能:儲存電能,用于務必要的時候釋放。例如相機閃光燈,加熱設備等等。(如今某些電容的儲能水平已經接近鋰電池的水準,一個電容儲存的電能能夠供一個手機使用一天。5、濾波器對特定頻率的頻點或該頻點以外的頻率進行有效濾除的電路,就是濾波器。濾波器的功能就是允許某一部分頻率的信號順利的透過,而另外一部分頻率的信號則受到較大的抑制,它實質上是一個選頻電路。濾波器中,把信號能夠透過的頻率范圍,稱為通頻帶或通帶;反之,信號受到很大衰減或完全被
9、抑制的頻率范圍稱為阻帶;通帶和阻帶之間的分界頻率稱為截止頻率;理想濾波器在通帶內的電壓增益為常數,在阻帶內的電壓增益為零;實際濾波器的通帶和阻帶之間存在必須頻率范圍的過渡帶。6、發光二極管發光二極管(LightEmittingDiode , LED), 是一種半導體組件。 初時多用作為指示燈、顯示板等;隨著白光LED 的出現,也被用作照明。它被譽為21 世紀的新型光源,具有效率高,壽命長,不易破損等傳統光源無法與之比較的優點。加正向電壓時,發光二極管能發出單色、不連續的光,這是電致發光效應的一種。改變所采用的半導體材料的化學組成成分,可使發光二極管發出在近紫外線、可見光或紅外線的光。 1955
10、 年,美國無線電公司( RadioCorporationofAmerica )的魯賓布朗石泰( RubinBraunstein ) ( 1922 年生)首次發現了神化錢(GaAs及其它半導體合金的紅外放射作用。1962年,通用電氣公司的尼克何倫亞克( NickHolonyakJr.) ( 1928 年生)開發出第一種實際應用的可見光發光二極五、心得體會本次實習算是在大學中繼金工實習后的又一個很重要的實習課,時間為期一周。一開始老師說這次的實習課很簡單,對于我來說,因?yàn)槲矣浀迷诔踔袝r(shí)焊接過,所以就覺得不是個性的難,第一天透過老師的講解,雖然聽的不是很懂,但是還是跟著老師的步驟一步一步來,因?yàn)楹芫?/p>
11、沒焊了,所以一開始焊的時候有些緊張,手有點發抖,所以第一天是在尋找和摸索焊接的感覺中度過,焊的器件不是很多,下課后我總結了一下原因,一是由于新的芯片,新的嘗試,所以耽誤了時間,遲遲不敢往下焊接器件,二是盲目的跟從, 對于器件在哪些位置, 如何放置不大熟悉, 還需要和同學討論才能得出結果,所以第一天浪費的時間比較多,也耽誤了后面的進度。經過第一天的摸索,很期盼第二天上課的到來,由于吸取了第一天的經驗,所以做起來也快了些,電阻電容的焊接基本都在第二天完成的,時間不知不覺的在你焊接的過程中過去了,當老師說下課的時候,還意猶未盡,還想繼續焊接,總的來說對于第二天的表現比較滿意。到了第三天,之后昨日的工
12、作,繼續焊接,因?yàn)楦杏X焊接的差不多了,所以就去測試一下電路板上的二極管能不能亮,測試下來,二極管沒有亮,詢問過后,得知這些都是自己焊接的問題,需要自行檢測,所以我修補了之前我覺得自己焊的不好的地方, 精益求精 . 由于這兩天天氣比較潮濕, 使得我們工作的銅圈上出了氧化反應,使得錫無法正常的焊到器件上,這讓我花費不少時間,但在老師的指導下,把上面氧化的部分磨掉后,又能正常的工作,看到我的二極管發光了,我感覺很高興,這是我自己付出努力勞動的結果,我相信大家都是一樣的感覺.最后一天是繼續完成還沒有完成的工作,把電話機的外殼安裝等工作,最后測試,電話鈴響了卻不能通話,這讓我有些遺憾,但是我還是覺得很欣
13、慰,畢竟是自己親手做的東西嘛,所以就義不容辭的買下來了,當做一種紀念與回憶,真的很享受這樣的過程,感覺真的很棒 !從本次實習課中我收獲了以下幾個方面的知識: 第一, 當你碰到困難不要害怕, 勇敢向前, 不要?dú)怵H,再接再勵,結果會是完美的。第二,讓我感覺到同學之間互幫互助,齊心協力,團結向上的氛圍,在焊接的過程中,有些器件自己的手不夠用,透過同學的幫忙,成功的焊接了自己的器件,體現的是同學間的友誼和凝聚力。第三,透過本次電子工藝實習制作集成電路電話機,讓我了解了電話機的安裝、焊接、調試以及電子元件的功能作用等。透過實習,親手制作電話機,讓我明白了電阻如何從外觀了解其阻值的大小,電容的不同種類與功
14、能,焊接時如何準確把握焊接點的位置,需要焊錫的多少等方面的知識。最后對于自己小小的意見,在今后的工作中必須改正急功近利的心態, 務必要求任何工作都保質保量的完成, 發現自身的不足,也是一件很完美的事情。以上就是我的一些心得體會。電子工藝實習報告( 2 ) :在為期兩周的實習當中感觸最深的便是實習聯系理論的重要性,當遇到實際問題時,只要認真思考,對就是思考,用所學的知識,再一步步探索,是完全能夠解決遇到的一般問題的。這次的資料包括電路的設計,印制電路板,電路的焊接。本次實習的目的主要是使我們對電子元件及電路板制作工藝有必須的感性和理性認識;對電子信息技術等方面的專業知識做進一步的理解;培養和鍛煉
15、我們的實際動手潛力,使我們的理論知識與實習充分地結合,作到不僅僅具有專業知識,而且還具有較強的實習動手潛力,能分析問題和解決問題的高素質人才,為以后的順利就業作好準備。 shixi.yjbys.在大一和大二我們學的都是一些理論知識,就是有幾個實習我們也大都注重觀察的方面,比較注重理論性,而較少注重我們的動手鍛煉,比如上學期的精工實習。而這一次的實習正如老師所講,沒有多少東西要我們?nèi)ハ?,更多的是要我們?nèi)プ?,好多東西看起來十分簡單,一看電路圖都懂,但沒有親自去做它,你就不會懂理論與實習是有很大區別的,看一個東西簡單,但它在實際操作中就是有許多要注意的地方,有些東西也與你的想象不一樣, 我們這次的實
16、驗就是要我們跨過這道實際和理論之間的鴻溝。 但是,透過這個實驗我們也發現有些事看似實易,在以前我是不敢想象自己能夠獨立一些計時器,但是,這次實驗給了我這樣的機會,此刻我能夠獨立的做出??偟膩碚f,我對這門課是熱情高漲的。第一,我從小就對這種小制作很感興趣,那時不懂焊接,卻喜歡把東西給拆來裝去,但這樣一來,這東西就給廢了。此刻電工電子實習課正是學習如何把東西 “裝回去 ” 。每次完成一個步驟,我都像孩子那樣高興,并且很有 “成就感” 。第二,電工電子實習,是以學生自己動手,掌握必須操作技能并親手設計、制作、組裝與調試為特色的。它將基本技能訓練,基本工藝知識和創新啟蒙有機結合,培養我們的實習潛力和創
17、新精神。作為信息時代的大學生,作為國家重點培育的高技能人才,僅會操作鼠標是不夠的,基本的動手潛力是一切工作和創造的基礎和必要條件。透過一個星期的學習,我覺得自己在以下幾個方面與有收獲:一對電子工藝的理論有了初步的系統了解。我們了解到了焊普通元件與電路元件的技巧、印制電路板圖的設計制作與工藝流程、工作原理與組成元件的作用等。這些知識不僅僅在課堂上有效,對以后的電子工藝課的學習有很大的指導好處,在日常生活中更是有著現實好處。二對自己的動手潛力是個很大的鍛煉。實習出真知,縱觀古今,所有發明創造無一不是在實習中得到檢驗的。沒有足夠的動手潛力,就奢談在未來的科研尤其是實驗研究中有所成就。在實習中,我鍛煉
18、了自己動手技巧,提高了自己解決問題的潛力。比如做收音機組裝與調試時,好幾個焊盤的間距個性小,稍不留神,就焊在一齊了,但是我還是完成了任務。三對印制電路板圖的設計實習的感受。焊接挑戰我得動手潛力,那么印制電路板圖的設計則是挑戰我的快速理解新知識的潛力。在我過去一向沒有接觸過印制電路板圖的前提下,用一個下午的時間去理解、消化老師講的資料,不能不說是對我的一個極大的挑戰。在這過程中主要是鍛煉了我與我與其他同學的團隊合作、共同探討、共同前進的精神。因?yàn)槲覍?duì)電路知識不是很清楚,能夠說是模糊。但是當我有什么不明白的地方去向其他同學請教時,即使他們正在忙于思考,也會停下來幫忙我,消除我得盲點。當我有什么想法
19、告訴他們的時候,他們會不因?yàn)槲业脽o知而不采納我得推薦。在這個實習整個過程中,我雖然只是一個配角,但我深深的感受到了同學之間友誼的真摯。在實習過程中,我熟悉了印制電路板的工藝流程、設計步驟和方法。但是我未能獨立完成印制電路板圖的設計,不能不說是一種遺憾。這個實習迫使我相信自己的知識尚不健全,動手設計潛力有待提高。我很感謝張帆老師對我們的細心指導,從他那里我學會了很多書本上學不到的東西,教我們?cè)鯓影牙碚撆c實際操作更好的聯系起來和許多做人的道理,這些東西無論是在以后的工作還是生活中都會對我起到很大的幫忙,在實習前我不慎將手弄傷,而王老師和班主任老師對我的關心,使我這異地學子感受到了一種很親切的感覺,
20、這種感覺很溫暖,很親切兩周的實習短暫,但卻給我以后的道路指出一條明路,那就是思考著做事,事半功倍,更重要的是,做事的心態,也能夠得到磨練,能夠改變很多不良的習慣,例如:一個工位上兩個同學組裝,起初效率低,為什么呢那就是沒有明確分工,是因?yàn)橐粋€(gè)在做,而另一個人似乎在打雜,而且開工前,也沒有統一意見,彼此沒有應有的默契。而透過磨合,心與心的交流以及逐漸熟練,使我們學到了這種經驗。實習這幾天的確有點累,但是也正好讓我們養成了一種良好的作息習慣,它讓我們更充實,更豐富,這就是一周實習的收獲吧!但愿有更多的收獲伴著我,走向未知的將 來。3) :電子工藝實習報告一、觀看電子產品制造技術錄像總結透過觀看電子
21、產品制造技術錄像,我初步了解了 PCB板的制作工藝以及表貼焊技術工藝流程: PCB 版制作基本步驟:用軟件化電路圖,打印菲林紙,曝光電路板,顯影,腐蝕,打孔,連接跳線。制版布局要求整體美觀均衡,疏密有序,走線合理,防止相互干擾,盡量減少過線孔,減少并行線條密度等。表貼焊技術是目前最常用的焊接技術, 其基本步驟: 解凍、 攪拌焊錫膏, 焊膏印制, 貼片, 再流焊機焊接。透過觀看此次錄像,我初步了解了PCB板的制作方法以及表貼焊技術工藝流程,為以后的實踐操作打下了基礎。二、無線電四廠實習體會透過參觀無線電四廠我了解了該廠的歷史和該廠從衰落重新振作走向輝煌的曲折發展歷程,了解了該廠的主要產品:直接數
22、字合成(DDSX言號源;頻標比對自動測試系統;銣原子頻率標準和晶體頻率標準;數字式頻率特性測試儀;數字式毫伏表;交直流穩定電源;通用智能計數器、頻率計數器、邏輯分析儀等。透過參觀一條龍的流水線作業方式生產線,明白了產品的生產流程,有了整體、全局的觀念,初步了解了如何使企業各部門協調發展更加順暢。三、PCB制作工藝流程總結PCB制作工藝流程:1用軟件畫電路圖2打印菲林紙3曝光電路板4顯影5腐蝕6打孔 7 連接跳線在貼合產品電氣以及機械結構要求的基礎上思考整體美觀,在一個 PCB板上,元件的布局要求要均衡,疏密有序。同時還要注意以下問題:1 走線要有合理的走向,不得相互交融,防止相互干擾。最好的走
23、向是按直線,避免環形走線。2 線條要盡量寬,盡量減少過線孔,減少并行的線條密度。四、手工焊接實習總結操作步驟: 1、準備焊接:準備焊錫絲和烙鐵。2、加熱焊件:烙鐵接觸焊接點,使焊件均勻受熱。3 、熔化焊料:當焊件加熱到能熔化焊料的溫度后將焊絲至于焊點,焊料開始熔化并濕潤焊點。4、移開焊錫:當熔化必須量的焊錫后將焊錫絲移開。5 、移開烙鐵:當焊錫完全濕潤焊點后移開烙鐵。操作要點: 1、焊件表面處理:手工烙鐵焊接中遇到的焊件往往都需要進行表面清理工作,去除焊接面上的銹跡、油污、灰塵等影響焊接質量的雜質。手工操作中常用機械刮磨和酒精、丙酮來擦洗等簡單易行的方法。 2 、預焊:將要錫焊的元件引線的焊接
24、部位預先用焊錫濕潤,是不可缺少的操作。3、不要用過量的焊劑:適宜的焊接劑就應是松香水僅能浸濕的將要構成的焊點,不要讓松香水透過印刷版流到元件面或插孔里。使用松香焊錫時不需要再涂焊劑。 4 、持續烙鐵頭清潔:烙鐵頭表面氧化的一層黑色雜質構成隔熱層,使烙鐵頭失去加熱作用。要隨時再烙鐵架上蹭去雜質,或者用一塊濕布或使海綿隨時擦烙鐵頭。5 、焊錫量要適宜。6 、焊件要固定。7、烙鐵撤離有講究:撤烙鐵頭時輕輕旋轉一下,可持續焊點適量的焊料。操作體會: 1 、 掌握好加熱時間, 在保證焊料濕潤焊件的前提下時間越短越好。2、持續適宜的溫度,持續熔鐵頭在合理的溫度范圍。一般經驗是烙鐵頭溫度比焊料溫度高50 攝
25、氏度為宜。3 、用烙鐵頭對焊點施力是有害的。完成資料:用手工焊的方法完成了元器件的焊接,導線的焊接,立方體結構的焊接等,掌握了手工焊的基本操作方法。五、表貼焊接技術實習總結1、解凍、攪拌焊錫膏:從冷藏庫中取出錫膏解凍至少4 小時恢復至室溫,然后進行攪拌。2、焊膏印刷機印制:定位精確,采用適宜模版,刮刀角度35-65 度涂焊膏,量不能太多也不能太少。 3 、 貼片: 鑷子拾取安放, 手不能抖, 元件輕放致電路板適宜處。完成后檢查貼片數量及位置。 4 、再流焊機焊接:根據錫膏產品要求設置適宜溫度曲線。5、檢查焊接質量及修補。注意事項:1、SMC和SMD不能用手拿。2、用鐐子夾持不可加到引線上。3、
26、IC1088標記方向。4 、貼片電容表面沒有標簽,要保證準確及時貼到指定位置。出現的問題及解決方案:1、錫珠:看跟進焊盤、元件引腳和錫膏是否氧化,調整模板開口與焊盤精確對位,精確調整Z 軸壓力,調整預熱區活化區溫度上升速度,檢查模板開口及輪廓是否清晰,必要時需更換模板。2、元件一端焊接在焊盤另一端則翹立(曼哈頓現象):元件均勻和合理設計焊盤兩端尺寸對稱,調整印刷參數和安放位置,采用焊劑量適中的焊劑,無材料采用無鉛的錫膏或含銀膏,增加印刷厚度。3 、不相連的焊點接連在一齊:更換或增加新錫膏,降低刮刀壓力,調整模板精確對位,調整Z 軸壓力,調整回流溫度曲線,根據實際狀況對鏈速和爐溫度進行調整。 4
27、、焊點錫少,焊錫量不足:增加模板厚度,增加印刷壓力,停機后再開機應檢查模板是否堵塞,選用可焊性較好之焊盤和元器件,增加回流時間。5、假焊:加強對PCB和元器件的篩選,保證焊接性能良好,調整回流焊溫度曲線, 改變刮刀壓力和速度, 保證良好的印刷效果, 錫膏印刷后盡快貼片過回流焊。 6 、冷焊(焊點表面偏暗、粗糙,與北漢無沒有進行熔融) :調整回流溫度曲線,依照供應商帶給的曲線參考,再根據所生產之產品的實際狀況進行調整,換新錫膏,檢查設備是否正常,改正預熱條件。六、收音機焊接裝配調試總結安裝器件:1、安裝并焊接電位器 RP,注意電位器與印刷版平齊。2、耳機插座XS 3、輕觸開關 S1、S2,跨接線
28、J1、J2。4、變?nèi)荻O管 V1 (注意極性方向標記)。5、 電感線圈L1-L4, L1用磁環電感,L2用色環電感,L3用8匝空心線圈,L4用5匝空心線 圈。6、電解電容C18貼板裝。7、發光二極管V2,注意高度。8、焊接電源連接線J3、J4,注意正負連接顏色。調試: 1 、所有元器件焊接完成后目視檢查。2 、測總電流:檢查無誤后將電源線焊接到電池片上,電位器開關斷開的狀態下裝入電池,插入耳機,萬用表跨接在開關兩端側電流。3、搜索廣播電臺。4 、調節收頻段。5 、調靈敏度(由電路及元器件決定,一般不用調整) ??傃b:1、臘封線圈:測試完后將適量泡沫塑料填入線圈L4,滴入適量臘使線圈固定。2、固
29、定SMB,裝外殼。3、將SMB準確位置放入殼內。4、裝上中間螺釘。5、裝6 、裝后蓋。7 、裝卡子。檢查:總裝完畢,裝入電池,插入耳機進行檢查,使:點源開關手感良好,音量正??烧{(diào),收聽正常,表面無損傷。七、音頻放大電路焊接與調試實習總結音頻放大電路電路圖:該音頻功率放大器制作簡單,元件常見、易購買,容易組裝,智能化高。個性是使用方便。在此過程中,焊接是實驗成功的重要保證,所以每個焊點都很仔細。還有在調試時,務必分步驟完成,否則很容易燒毀元件。八、工藝實習總結與體會透過這次電子工藝實習, 我掌握了常用元器件及材料的類別、 型號、 規格、 符號、性能及一般選用知識,熟悉了常用儀器儀表的作用及其測量
30、方法;掌握了電子產品安裝焊接的基本工藝知識,掌握了手工焊接技術,能夠獨立的焊接電子產品,掌握了電子產品的一般調試原理,能夠獨立的完成制作產品的調試工作;了解了印制電路板的制作工藝及生產流程,掌握了印制電路板的計算機繪制方法,能設計出簡單的印制線路板布線圖;了解了電子產品工業制造的工藝流程和新技術、新工藝。透過實習講述本上的知識運用到實際的生活工作中,自己的動手潛力得到了很大的鍛煉,培養了應對困難解決困難的勇氣,提高了解決問題的潛力,而且團隊意識和群眾主義精神也得到了提高。最終在老師的指導下成功地完成了。電子工藝實習報告( 4 ) :電子工藝實習報告一、目的好處透過對一臺正規產品 “收音機 ”的
31、安裝、焊接及調試,了解電子產品的裝配過程;學習整機的裝配工藝;培養動手潛力及嚴謹?shù)目茖W(xué)作風。熟悉手工焊錫的常用工具的使用及其維護與修理。、原理天線收到電磁波信號,經過調諧器選頻后,選出要接收的電臺信號。同時,在收音機中,有一個本地振蕩器,產生一個跟接收頻率差不多的本振信號,它跟接收信號混頻,產生差頻,這個差頻就是中頻信號。中頻信號再經過中頻選頻放大,然后再檢波,就得到了原先的音頻信號。音頻信號透過功率放大之后,就可送至揚聲器發聲了。天線接收到的高頻信號透過輸入電路與收音機的本機振蕩頻率(其頻率較外來高頻信號高一個固定中頻,我國中頻標準規定為465KHZ)一齊送入變頻管內混合一一變頻,在變頻級的
32、負載回路 (選頻) 產生一個新頻率即透過差頻產生的中頻, 中頻只改變了載波的頻率,原先的音頻包絡線并沒有改變,中頻信號能夠更好地得到放大,中頻信號經檢波并濾除高頻信號。再經低放,功率放大后,推動揚聲器發出聲音。三、安裝調試1. 檢測( 1 )通電前的準備工作。a.自檢,互檢,使得焊接及印制板質量到達要求,特殊注意各電阻阻值是否與圖紙相同, 各三極管、 二極管是否有極性焊錯, 位置裝錯以及電路板銅箔線條斷線或短路,焊接時有無焊錫造成電路短路現象。b.接入電源前務必檢查電源有無輸出電壓( 3V)和引出線正負極是否準確。初測。( 2 )初測:接入電源(注意+、 -極性),將頻率盤撥到 530KHZ
33、無臺區,在收音機開關不打開的狀況下首先測量整機靜態工作總電流。然后將收音機開關打開,分別測量三極管T1T6的E、B、C三個電極對地的電壓值(即靜態工作點),將測量結果填到實習報告中。測量時注意防止表筆將要測量的點與其相鄰點短接。( 3 )試聽:如果各元器件完好,安裝正確,出側也正確,即可試聽。接通電源,慢慢轉動調諧盤,應能聽到廣播聲,否則應重復( 1)要求的各項檢查資料,找出故障并更正,注意在此過程中不要調中周及微調電容。2、調試經過通電檢查并正常發聲后,可進行調試工作。1 )調中頻頻率(俗稱調中周)目的:將中周的諧振頻率都調整到固定的中頻頻率"465KH遛一點上。a.將信號發生器(
34、TPE-DX的頻率指針放在 465KHz位置上。b.打開收音機開關,頻率盤放在最低位置(530KHZ),將收音機靠近信號發生器。c.用改錐按順序微微調整 T4、T3,使收音機信號最強,這樣反復調T4、T3 (23次),使信號最強,確認信號最強有兩種方法,一是使揚聲器發出的聲音(1KHZ)到達最響為止。二是測量電位器Rp 兩端或 R8 對地的 “直流電壓 ”,指示值最大位置(此時可把音量調到最?。?,后面兩項調整同樣可使用此法。2)調整頻率范圍(通常叫調頻率復蓋或?qū)潭龋┠康模?使雙聯電容全部旋入到全部旋出, 所接收的頻率范圍恰好是整個中波波段,即 525KHz1605KHZ。a.低端調整:信號
35、發生器調至525KHZ,收音機調至530KHz位置上,此時調整 T2使收音機信號聲出現并最強。b.高端調整:再將信號發生器調到1600KHZ,收音機調到高端 1600KHZ,調C1b使信號聲出現并最強。c.反復上述a、b二項調整23次,使信號最強。c.反復上述a、b二項調整23次,使信號最強。3)統調(調敏捷度,跟蹤調整)目的:使本機振蕩頻率始終比輸入回路的諧振頻率高出一個固定的中頻頻率465KHz?!狈椒ǎ旱投耍盒盘?hào)發生器調至600KHZ,收音機低端調至 600KHZ,調整線圈T1在磁棒上的位置使信號最強, (一般線圈位置應靠近磁棒的右端) 。高端:信號發生器調至 1500KHZ,收音機高端
36、調至 1500KHZ,調C1a',使高端信 號最強。在高低端反復調23次,調完后即可用蠟將線圈固定在磁棒上。四、總結透過這次實習,我得到了以下幾個方面有所收獲1、對電子工藝的理論有了初步的系統了解。我了解到了焊普通元件與電路元件印制電路板圖的設計制作與工藝流程、 收音機的工作原理與組成元件的作用等。這些知識不僅僅在課堂上有效,對以后的電子工藝課的學習有很大的指導好處,在日常生活中更是有著現實好處。2、對自己的動手潛力是個很大的鍛煉。實踐出真知,縱觀古今,所有發明創造無一不是在實踐中得到檢驗的。沒有足夠的動手潛力,就奢談在未來的科研尤其是實驗研究中有所成就。在實習中,我鍛煉了自己動手技巧
37、,提高了自己解決問題的潛力。比如做收音機組裝與調試時,好幾個焊盤的間距個性小,稍不留神,就會焊在一齊了。3.這次實習,使我更深刻地了解到了實踐的重要性”, 透過實習他們更加體會到了“學以致用 ” 這句話的道理,最后體會到 “實習前的自大,實習時的迷惘,實習后的感思這句話的含義了,有感思就有收獲,有感思就有提高。5) ::實習目的1 熟悉手工焊接的常用工具的使用及其維護與修理2 基本掌握手工電烙鐵的焊接技術,能夠獨立的完成簡單電子產品安裝與焊接。熟悉電子產品的安裝工藝的生產流程。3 熟悉印制電路板設計步驟和方法,熟悉手工制作印制電路板的工藝流程,能夠根據電路原理圖,元器件實物設計并制作印制電路板
38、。4 熟悉常用電子元器件的類別,符號,規格,性能及其使用范圍,能查閱有關的電子器件圖書。用表。5 能夠正確識別和選用常用的電子器件,并且能夠熟練使用普通萬用表和數字萬6 了解電子產品的焊接,調試與維修方法。:實習要求1 要求學生熟悉常用的電子元器件的識別,測試方法。2 要求學生練習和掌握正確的焊接方法。3 要求學生練習和掌握電子工藝的基本要求,了解電子產品的生產的工藝文件,對照電路原理圖,能看懂接線圖,理解圖上的符號及圖注并與實物能一一對照。4 認真閱讀有關的工藝圖紙以及文件,并據此細心獨立的進行安裝,連焊,并記錄有關的心得,經驗和體會。5 根據文件調試,會利用儀器和工對機芯進行調試,學會排除
39、故障,使整機到達指標要求,6 根據工藝文件的指導,獨立封裝整機外殼,完成一件正式的產品。:實習工具及元件實習工具電烙鐵:馬蹄形,大功率35 瓦鑷子起子焊錫松香兩節 5 號電池元件電阻:各色電阻共11 個電阻的識別和檢測:電阻在電路中用“加數字表示,如:ri表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。電阻的參數標注方法有3 種,即直標法、色標法和數標法。a、數標法主要用于貼片等小體積的電路,如: 472表示47X 100 M即4.7k); 104則表示100kb、色環標注法使用最多,現舉例如下:四色環電阻五色環電阻(精密電阻)2、電阻的色標位置和倍率關系如下表所示:顏色
40、有效數字倍率允許偏差 (%)銀色 /x0.01 ± 10金色 /x0.1 ±5 黑色 0+0/棕色 1x10±1 紅色 2x100±2 橙色 3x1000/ 黃 色 4x10000/ 綠 色 5x100000± 0.5 藍 色 6x1000000± 0.2 紫 色 7x10000000± 0.1 灰 色 8x100000000/ 白色 9x1000000000/電容: 瓷片電容 1p:1 個 2p:2 個 5p:2 個 15p:1 個 30p:2 個 47p :1 個 120p:1 個 102:2 個 103:4個 223:
41、 1 個473: 1 個 104: 6個電解電容: 47uf: 2 個 10uf: 3 個 47uf: 1 個 220uf: 2 個電容的識別和檢測:、電容在電路中一般用“加數字表示(如 c13表示編號為13的電容) 。電容是由兩片金屬膜緊靠,中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。電容容量的大小就是表示能貯存電能的大小,電容對交流信號的阻礙作用稱為容 抗,它與交流信號的頻率和電容量有關。容抗xc=1/2兀fcf示交流信號的頻率,c表示電容容量)電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。2、識別方法:電容的識別方法與電阻的識別方法
42、基本相同,分直標法、色標法和數標法 3 種。 電容的基本單位用法拉( f) 表示, 其它單位還有: 毫法 ( mf ) 、 微法 ( uf) 、納法 、皮法(pf ) 。其中: 1 法拉 =103 毫法 =106微法 =109 納法 =1012 皮法容量大的電容其容量值在電容上直接標明, 如 10uf/16v 容量小的電容其容量值在電容上用字母表示或數字表示字母表示法: 1m=1000uf1p2=1.2pf1n=1000pf數字表示法:一般用三位數字表示容量大小,前兩位表示有效數字,第三位數字是倍率。如:102 表示 10 X 102pf=1000pf224表示 22 X 104pf=
43、0.22uf二極管: in4001 : 1 個二極管的識別與檢測方法:二極管的主要特性是單向?qū)щ娦?,也就是在正向電壓的作用下,?dǎo)通電阻很??;而在反向電壓作用下導通電阻極大或無窮大。識別方法:二極管的識別很簡單,小功率二極管的 n 極(負極) ,在二極管外表大多采用一種色圈標出來,有些二極管也用二極管專用符號來表示p 極(正極)或n 極(負極) ,也有采用符號標志為"p "n來確定二極管極性的測試注意事項:用數字式萬用表去測二極管時, 紅表筆接二極管的正極,黑表筆接二極管的負極,此時測得的阻值才是二極管的正向?qū)ㄗ柚?,這與指針式萬用表的表筆接法剛好相反。三極管: 9018h:
44、1 個 9014c: 1 個三極管的識別與檢測方法:三極管有三只引腳,已知型號和管腳排列的三極管,可按下述方法來決定其性能好壞測量極間電阻。將萬用表置于r x 10豉r x 1k,按照紅、黑表筆的六種不同接法進行測試。其中,發射結和集電結的正向電阻值比較低,其他四種接法測得的電阻值都很高,約為幾百千歐至無窮大。但不管是低阻還是高阻,硅材料三極管的極間電阻要痹穢材料三極管的極間電阻大得多。 b 檢測判別電極判定基極。用萬用表r x 10或r x 1k測量三極管三個電極中每?jī)蓚€(gè)極之間的正、反向電阻值。當用第一根表筆接某一電極,而第二表筆先后接觸另外兩個電極均測得低阻值時,則第一根表筆所接的那
45、個電極即為基極 b 。這時,要注意萬用表表筆的極性,如果紅表筆接的是基極 b 。黑表筆分別接在其他兩極時,測得的阻值都較小,則可判定被測三極管為pnp 型管;如果黑表筆接的是基極 b ,紅表筆分別接觸其他兩極時,測得的阻值較小,則被測三極管為 npn 型管。(b)判定集電極c和發射極e。(以pnp為例)將萬用表置于r x 10破r x 1熠,紅表筆基極b ,用黑表筆分別接觸另外兩個管腳時,所測得的兩個電阻值會是一個大一些,一個小一些。在阻值小的一次測量中,黑表筆所接管腳為集電極;在阻值較大的一次測量中,黑表筆所接管腳為發射極。其他所用元器件有:空心線圈跨接線絕緣導線若干四:工作原理與資料工作原
46、理1 無線電廣播基礎: 廣播電臺播出節目是首先把聲音透過話筒轉換成音頻電信號,經放大后被高頻信號(載波)調制,這時高頻載波信號的某一參量隨著音頻信號作相應的變化,使我們要傳送的音頻信號包含在高頻載波信號之內,高頻信號再經放大,然后高頻電流流過天線時,構成無線電波向外發射,無線電波傳播速度為3X108m/$這種無線電波被收音機天線接收, 然后經過放大、 解調, 還原為音頻電信號, 送入喇叭音圈中,引起紙盆相應的振動,就能夠還原聲音,即是聲電轉換傳送 電聲轉換的過程。中波的頻率(高頻載波頻率)規定為525 1605khz (千周)。短波的頻率范圍為 3500 18000khz2 無線電廣播發射和接
47、收過程:廣播節目的發送是在廣播電臺進行。廣播節目的聲波,經過電聲器件轉換成聲頻電信號,并由聲頻放大器放大,振蕩器產生高頻等幅振蕩信號調制器使高頻等幅振蕩信號被聲頻信號所調制;已調制的高頻振蕩信號經放大后送入發射夭線,轉換成無線電波輻射出去。無線電廣播的接收是由收音機實現的。收音機的接收夭線收到空中的電波;調諧電路選中所需頻率的信號;檢波器將高頻信號還原成聲頻信號(即解調); 解調后得到的聲頻信號再經過放大獲得足夠的推動功率; 最后經過電聲轉換還原出廣播資料。 3 收音機調頻制與調幅制工作原理及過程調幅收音機:用來接收調幅制廣播節目。其解調過程是用檢波器對己調幅高頻信號進行解調,電路結構如圖所示
48、。調幅收音機一般工作在中波、短波或長波波段調頻收音機:用來接收調頻制廣播節目。其解調過程是用鑒頻器對己調頻高頻信號進行解調。調頻信號在傳輸過程中,由于各種干擾,使振幅產生起伏,為了消除干擾 的影響,在鑒頻器前,常用限幅器進行限幅,使調頻信號恢復成等幅狀態,電路結構見圖。調頻收音機一般工作在超短波波段,其抗干擾潛力強、噪聲小、音頻頻帶寬,音質比調幅收音機好。高保真收音機和立體聲收音機都是調頻收音機。調頻波段都在超高頻波段,國際上規定為 87108b4edt 2901收音機電路原理am'fm轉換開關由q2'q3'r58c7組成的調頻調幅轉換電路,電源開關 sw3轉
49、換 至 on 狀態接通電源后, q2 導通, q3 截止, a/f 端口輸出高電平,連接到主板a/f 端口,一路經 r107 到 u1 的 15 腳, 15 腳高電平 1c 內部自動切換為調頻波段。從拉桿天線接收到的調頻高頻信號經c101到q101放大后由c104'l101'c106等元件組成的帶通濾波器,選出 fm 的調頻信號送至u1 的 12 腳, u1 的 12 腳的調頻信號由內部選頻放大器以及外圍的pvc'c109'l103組成選頻回路選頻放大,由 pvc'c110'l104等組成的本振電路, 本振信號從 7 腳輸入, 與調頻選頻信號一齊
50、送到 u1 內部混頻電路混頻得出 10.7mhz的調頻中頻信號從14腳輸出。10.7mhz的中頻信號經r109送到cf2陶瓷濾波器, 濾除 10.7mhz 寬帶以外大部分的雜波后, 10.7nhz 的中頻信號從 u1 的 17 腳輸入 1c 內部 中頻放大、鑒頻(cf3決定鑒頻曲線)。鑒頻后的音頻信號從u1的23腳輸出。調頻本振另一路信號經 c111 耦合送到顯示驅動sc3610 第 35 腳輸入 1c 內部驚醒分頻處理后的頻率數字準確顯示在屏幕上。按動 sw7, q2 截止 q3 導通 u1 第 15 腳為低電平u1 內部自動切換為調幅波段, 將中波、短波轉換開關至于 mw時,此時磁棒天線感
51、應到的高頻調幅中波信號經pvc選頻,由波段開關sw1轉換送入u1的10腳。中波波段本振電路由 tIOl'pvc等元件組成,u1的 5 腳的本振信號與10 腳的選頻信號同時加到內部混頻器, 混頻得出 455khz 調幅中頻信號,455khz 中頻信號從14 腳輸出。 推動中短波開關選取短波18波段, 從拉桿天線接收到的短波高頻信號經 c101 到 q101 放大經 c102 耦合到中短波開關sw1 波段開關轉換從 u1 第10腳輸入。短波18的短振回路由t102't103'pvc'c112'c113等元件組成。本振信號經波 段開關 sw1 轉換從 5 腳輸
52、入,與 10 腳的短波高頻信號一齊送到混頻器混頻得出 455khz 的中頻信號從 4腳輸出。14腳輸出的調幅中頻信號經門06't104'cf1選頻,濾除455khz寬帶以外大部分雜波后,送至 u1的16腳輸入,中頻信號在1c內部進行放大、檢波,檢波后的音頻信號由 23 腳輸出。調幅另一本振信號經 c114 送至顯示驅動sc3610 第 33 腳輸入其內部進行處理,處理后的頻率數字準確顯示在屏幕上。u1的23腳輸出的音頻信號經 c123耦合從24腳輸入,w1是電子音量控制電位器,控制 u1 第 4 腳的電平來控制音量。 u1 的 23 腳輸出的音頻信號經 c123 送至 u1 的
53、 24 腳如 1c 內部功率放大器放大,放大后的音頻信號從27 腳輸出推動揚聲器或者耳機。時鐘控制、驅動顯示電路,由液晶顯示器、sc3610、x1、Clc6、nr5'sw1sw8'q1等元件構成, sc3610 的 116 腳為顯示驅動輸出, 17、 18 腳為振蕩輸入、輸出, 23 、 24腳調節時間控制, 26 腳是時鐘、頻率模式轉換, 27 腳為定時開關輸出, 32 腳 am/fm 選取控制, 33 腳為 amrf 輸入, 35 腳為 fmrf 輸入, 36 腳接正電源。五:調試fm 波段提示: 第一步、 調接收頻率范圍, 接上電源輕按fm 鍵, 工作在 fm
54、狀態,將四聯可變電容調到最低端,顯示屏顯示fm 頻率,用起子調整l104 振蕩線圈使數字顯示 59mhz 左右,將四聯可變電容調至頻率顯示最高端,用起子調可變電容頂上振蕩聯微調電容 f/o 使顯示屏上的數字顯示在108.5mhz 左右,反復上述調整使fm 頻率在59108.5mhz 范圍內。第二步、調整靈敏度,將四聯電容調到 70mhz 左右收到一個電臺調整 l103 使喇叭輸出聲最大,再將四聯可變電容調到顯示106mhz 左右收到一個電臺,調整四聯可變電容另一微調電容 f/a 使喇叭輸出最大聲。 反復以上調整使靈敏度到達最佳效果,用蠟將線圈封固。中波短的調整:第一步、調接收頻率范圍,接上電源
55、輕按am 鍵,工作在am 狀態,將 am 波段開關推至mw 位置轉動四聯可變電容調到最低端,顯示屏顯示am 頻率,用起子調整t101 中波振蕩使數字顯示在 515khz 左右, 將四聯可變電容調至頻率顯示最高端, 用起子調可變電容頂上振蕩聯微調電容a/o 使顯示屏上的數字顯示在1630khz 左右,反復上述調整mw 頻率仔 151630khz 范圍內,第二步、調整靈敏度,將四聯可變電容調到 600mhz 左右收到一個電臺調整磁棒線圈位置使喇叭輸出聲最大, 再將四聯可變電容調到顯示 1400mhz 左右收到一個電臺,調整四聯可變電容 mw 另一微調電容a/a 使喇叭輸出聲最大。反復以上調整是靈敏
56、度到達最佳。用蠟將線圈封固。短波段的調整:短波段的調整比較簡單,短波用了一級高頻放大電路不用調整靈敏度, 只要調整頻率就ok 了。 頻率的調整也很簡單, 要先調好中波再將波段開關推至sw1四聯可變電容調到最低端調 t102 短波振蕩頻率顯示在3.8mhz 左右, 短波 15 自動同步,再將開關推至sw8 位置,調整t103 短波振蕩使頻率顯在17.9mhz 左右,短波68 自動同amif 中周 t104 的調整:找出一個信號比較強的短波電臺,調 t104 使喇叭輸出聲音最大最清晰為止。六:心得體會此次在為期一周的電子工藝實習中,收獲挺多。如果說我們以前學的都是一些理論知識,那么此次實習讓我們經歷了一次真正的實踐。從最簡單的電阻電容的識別,以及各種電子元器件的識別、 使用及其檢測, 到電烙鐵的正確使用以
