初級培訓-挖掘機產品介紹1027

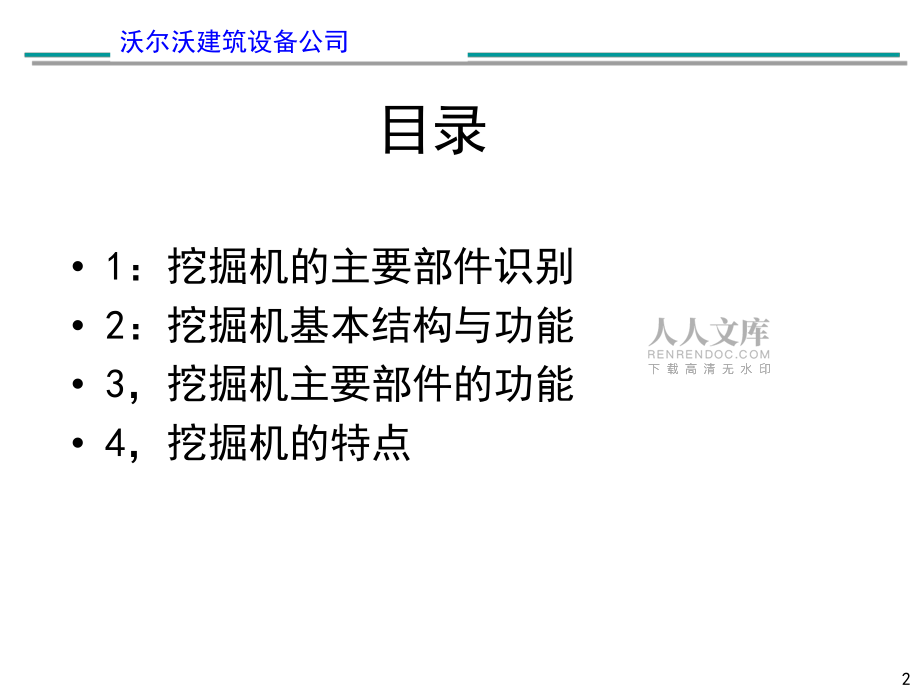

1、沃爾沃建筑設備公司1蕪湖華立工程機械有蕪湖華立工程機械有限責任公司限責任公司沃爾沃建筑設備公司2目錄 1：挖掘機的主要部件識別 2：挖掘機基本結構與功能 3，挖掘機主要部件的功能 4，挖掘機的特點沃爾沃建筑設備公司31、挖掘機主要部件圖1水箱發動機液壓泵空濾電池小臂油缸鏟斗油缸鏟斗大臂油缸行走馬達引導輪履帶板支重輪小臂大臂沃爾沃建筑設備公司4托帶輪張緊裝置回轉馬達總成回轉接頭回油濾芯吸油濾芯回轉支承總成主控閥1、挖掘機主要部件圖2配重駕駛室X車架沃爾沃建筑設備公司5底盤部分履帶架、履帶、引導輪、支重輪、托輪、終傳動、張緊裝置2 2、挖掘機的基本結構、挖掘機的基本結構挖掘機基本結構分為：1、底盤

2、部分；2、車體部分；3、工作裝置部分。（見圖）工作裝置動臂、斗桿、鏟斗、液壓油缸、連桿、銷軸、管路車體部分發動機、減震器主泵、主閥、駕駛室、回轉機構、回轉支承、回轉接頭、轉臺、液壓油箱、燃油箱、控制油路、電器部件、配重沃爾沃建筑設備公司6 2-12-1、車體部分（一）：、車體部分（一）：發動機機器動力之源，把燃油燃燒產生的熱能通過曲軸連桿機構轉變成機械能主泵通過減振器與發動機飛輪相連接，將飛輪輸出的機械能轉變成高壓油流即液壓能主閥把由主泵輸出的高壓油，按照工作裝置的動作的需要進行分流，從而實現工作裝置的不同作業回轉機構由回轉馬達和回轉減速機構構成，與回轉支承相嚙合來完成機器任意角度的回轉動作沃

3、爾沃建筑設備公司7 2-22-2、車體部分（二）：、車體部分（二）：配重使機器的重心盡量靠近車體的回轉中心，以保證車體的動態穩定性減小回轉支承的轉動阻力，并實現回轉快速平穩中心回轉接頭使機器在任意方位回轉時，將上部車體的液壓油流通過其內部的旋轉油道持續不斷地提供給車體下部的行走馬達，回轉接頭內部的各油道用抗磨性能好和耐高壓的密封件隔開駕駛室內部安裝有操縱手柄、電器開關、監控面板、空調和收音機等，駕駛座椅可根據操作手的要求進行調整沃爾沃建筑設備公司82-32-3、車體部分（三、車體部分（三) ) ：電器控制系統：電器控制系統對主泵和發動機復合控制，實現功率匹配和燃油節省 快速功率增強功能 三種（

4、F,G,H)作業模式選擇 開關式自動降速模式 行走速度選擇 回轉剎車功能 發動機自動暖機和過熱防止功能發動機泵閥阻塊車輛控制單元電磁閥繼電器箱大臂小臂鏟斗回轉行駛沃爾沃建筑設備公司9動臂油缸兩支油缸分別安裝在動臂兩側，通過其伸縮運動來調整機器作業的挖掘高度和挖掘深度斗桿油缸安裝在動臂的上部，通過其伸縮運動實現斗桿(小臂)的前后動作，進行斗桿挖掘或卸載作業鏟斗油缸安裝在斗桿(小臂)上部，通過其伸縮運動實現鏟斗挖掘及卸載作業整個工作裝置在作業過程中需要通過各個工作裝置的復合動作，才能更好地實現快捷、省時、高效率的作業功能2-42-4，工作裝置部分，工作裝置部分- -動臂、斗桿、鏟斗及其油缸等組成動

5、臂、斗桿、鏟斗及其油缸等組成沃爾沃建筑設備公司102-52-5、底盤部分、底盤部分( (一）一）履帶架（ X架）底盤部分的主結構件，連接行走部分的四輪一帶，平穩支撐車體并實現機器的行走支重輪支承機器的重量并使機器重量均勻分布在接地履帶上托輪托起轉動的上部履帶，使整條履帶能夠平穩轉動履帶把機器的重量均布在地面上并通過自身的轉動實現機器的行走；增大與地面的接觸面積，可減小接地比壓，從而使機器能夠在沼澤地等松軟的地面進行行走和作業；根據需要，用戶可選擇加寬履帶板或加長履帶沃爾沃建筑設備公司11引導輪引導輪與漲緊油缸、漲緊彈簧相連接，漲緊履帶并使履帶張緊度適當；與漲緊油缸、漲緊彈簧相連接，漲緊履帶并使

6、履帶張緊度適當；在履帶前部受到外力沖擊時，通過引導輪將沖擊力傳到張緊彈簧起緩沖作在履帶前部受到外力沖擊時，通過引導輪將沖擊力傳到張緊彈簧起緩沖作用，防止履帶損傷用，防止履帶損傷終傳動終傳動包括行走馬達和行走減速機構，作為驅動輪為機器行走提供動包括行走馬達和行走減速機構，作為驅動輪為機器行走提供動力，將液壓能通過行走馬達轉變成機械能，經過齒輪減速機構進行減速，力，將液壓能通過行走馬達轉變成機械能，經過齒輪減速機構進行減速，轉矩增加，由鏈輪帶動履帶轉動實現機器的行走轉矩增加，由鏈輪帶動履帶轉動實現機器的行走2-62-6、底盤部分（二）、底盤部分（二）沃爾沃建筑設備公司12發動機整個機器的動力源，柴

7、油機。主泵主泵：用發動機的動力驅動，從液壓油箱吸油，作為壓力油輸送出去， 從而把發動機的機械能轉化為液壓能。主控閥主控閥：可以改變送往液壓油缸、液壓馬達中的壓力油的壓力、流量、方向，從而改變工作裝置力的大小、速度、方向?；剞D(zhuǎn)馬達旋轉馬達 使上部車體可做360旋轉。行走馬達使機器前進、后退、轉彎。3 3、挖掘機主要部件的功能、挖掘機主要部件的功能+沃爾沃建筑設備公司13發動機整個機器的動力源，柴油機。3 3、挖掘機主要部件的功能、挖掘機主要部件的功能液壓挖掘機的外負荷和工作速度經常急液壓挖掘機的外負荷和工作速度經常急速變化，處于滿負荷狀態的時間長，有速變化，處于滿負荷狀態的時間長，有時要承受脈沖

8、負荷和沖擊負荷工作。其時要承受脈沖負荷和沖擊負荷工作。其工作環境惡劣（經常是凹凸不平，灰塵工作環境惡劣（經常是凹凸不平，灰塵多，溫度變化大的野外環境）。多，溫度變化大的野外環境）。因此，與液壓挖掘機配套的柴油機應有因此，與液壓挖掘機配套的柴油機應有足夠的扭矩儲備系數和功率儲備系數足夠的扭矩儲備系數和功率儲備系數（標定功率為（標定功率為1 1小時或小時或1212小時的功率）。小時的功率）。能夠適應較大范圍的溫度變化能適應在能夠適應較大范圍的溫度變化能適應在縱、橫向上分別傾斜縱、橫向上分別傾斜2020與與3535的工地的工地上長時間工作上長時間工作. .沃爾沃建筑設備公司14回轉馬達旋轉馬達 使上

9、部車體可做360旋轉。3 3、挖掘機主要部件位置、挖掘機主要部件位置回轉結構包括回轉驅動裝置和回轉支承?；剞D(zhuǎn)結構包括回轉驅動裝置和回轉支承?；剞D(zhuǎn)驅動裝置一般采用回轉驅動裝置一般采用定量馬達定量馬達經過回轉減速機經過回轉減速機的兩級行星齒輪及小齒輪與回轉支承的內齒圈相的兩級行星齒輪及小齒輪與回轉支承的內齒圈相齒合而實現轉臺的回轉。具有結構緊湊、體積小、齒合而實現轉臺的回轉。具有結構緊湊、體積小、效率高、速比大，承載能力強、發熱量和功率損效率高、速比大，承載能力強、發熱量和功率損失小，工作可靠。失小，工作可靠?；剞D(zhuǎn)支承一般采用滾動軸承式回轉支承，其結構回轉支承一般采用滾動軸承式回轉支承，其結構相當

10、于放大了的滾動軸承，其中用的最廣泛的是相當于放大了的滾動軸承，其中用的最廣泛的是單排滾球式和雙排滾柱式回轉支承。單排滾球式和雙排滾柱式回轉支承。沃爾沃建筑設備公司15行走馬達使機器前進、后退、轉彎。3 3、挖掘機主要部件的功能、挖掘機主要部件的功能液壓挖掘機行走裝置是整個機器的支承部分，承受機器的全部重量和工作裝置的反力，同時能使挖掘作短距離行駛，按結構不同，可分為履帶式和輪胎式兩類。我們重點了解履帶行走裝置。履帶式行走裝置由履帶、支重輪、托鏈輪、驅動輪、導向輪、張緊裝置、行走架、油馬達、減速機等組成。液壓挖掘機的行走裝置采用液壓驅動。驅動裝置主要包括液壓馬達、減速機、和驅動輪，每條履帶有各自

11、的液壓馬達和減速機。由于兩個液壓馬達可獨立操作，因此機器的左右履帶可以同步前進或后退，也可以通過一條履帶制動來實現轉彎，還可以通過兩條履帶相反方向驅動，來實現原地轉向，操作十分簡單、方便、靈活。沃爾沃建筑設備公司163 3、挖掘機主要部件的功能、挖掘機主要部件的功能+主控閥主控閥：可以改變送往液壓油缸、液壓馬達中的壓力油的壓力、流量、方向，從而改變工作裝置力的大小、速度、方向。液壓挖掘機的主要運動有整機行走、液壓挖掘機的主要運動有整機行走、轉臺回轉、動臂升降、斗桿收放、鏟轉臺回轉、動臂升降、斗桿收放、鏟斗轉動等，根據以上工作要求，把各斗轉動等，根據以上工作要求，把各液壓元件用管路有機地連接起來

12、的組液壓元件用管路有機地連接起來的組合體叫做液壓挖掘機的液壓系統合體叫做液壓挖掘機的液壓系統.。液壓系統的功能是把發動機的機械能液壓系統的功能是把發動機的機械能以油液為介質，利用油泵轉變?yōu)橐簤阂杂鸵簽榻橘|(zhì)，利用油泵轉變?yōu)橐簤耗?，傳送給油缸、油馬達等變?yōu)闄C(jī)械能，傳送給油缸、油馬達等變?yōu)闄C(jī)械能，再傳動各種執行機構，實現各種能，再傳動各種執行機構，實現各種運動。液壓挖掘機的液壓系統常用的運動。液壓挖掘機的液壓系統常用的有定量系統，分功率變量系統和總功有定量系統，分功率變量系統和總功率變量系統。率變量系統?？偣β首兞肯到y(tǒng)是目前液壓挖掘機最總功率變量系統是目前液壓挖掘機最普遍采用的液壓系統，通常選用恒功

13、普遍采用的液壓系統，通常選用恒功率變量雙泵，液壓泵的型號不同，采率變量雙泵，液壓泵的型號不同，采用的恒功率調節機構也不相同。用的恒功率調節機構也不相同。液壓泵主泵：用發動機的動力驅動，從液壓油箱吸油，作為壓力油輸送出去， 從而把發動機的機械能轉化為液壓能。沃爾沃建筑設備公司174 挖掘機的主要特點4-1 發動機部分沃爾沃發動機沃爾沃發動機世界領先：沃爾沃發動機專為建筑設備設計完美匹配的液壓系統可在苛刻的條件下提供所需的功率 ,有著非常合理的油耗 在任何條件下，冷卻非常有效發動機，性能曲線發動機，性能曲線P 輸出動力S 發動機速度T 扭矩F 燃油消耗沃爾沃建筑設備公司184 挖掘機的主要特點優化的液壓機構優化的液壓機構4-2 液壓部分累加和優先 - 大臂 - 小臂 - 回轉動力增強發動機液壓泵大臂油缸左行走馬達右行走馬達沃爾沃建筑設備公司194 挖掘機的主要特點再生和優先系統再生和優先系統 高質量的主控閥具有自動功能，由一個操縱桿的動作來啟動，它使油優先流向最需要的地方 這可以在需要時，把力傳送到最需要的地方， 從而減少了總體循環時間。沃爾沃建筑設備公司204 挖掘機的主要特點動力增強動力增強 另外10%的動力用于進行非常艱苦的作業 沃爾沃建筑設備公司214 挖掘機的主要特點先進的機電一體控制系統先
