低噪音HCC回轉式鼓風機使用說明書

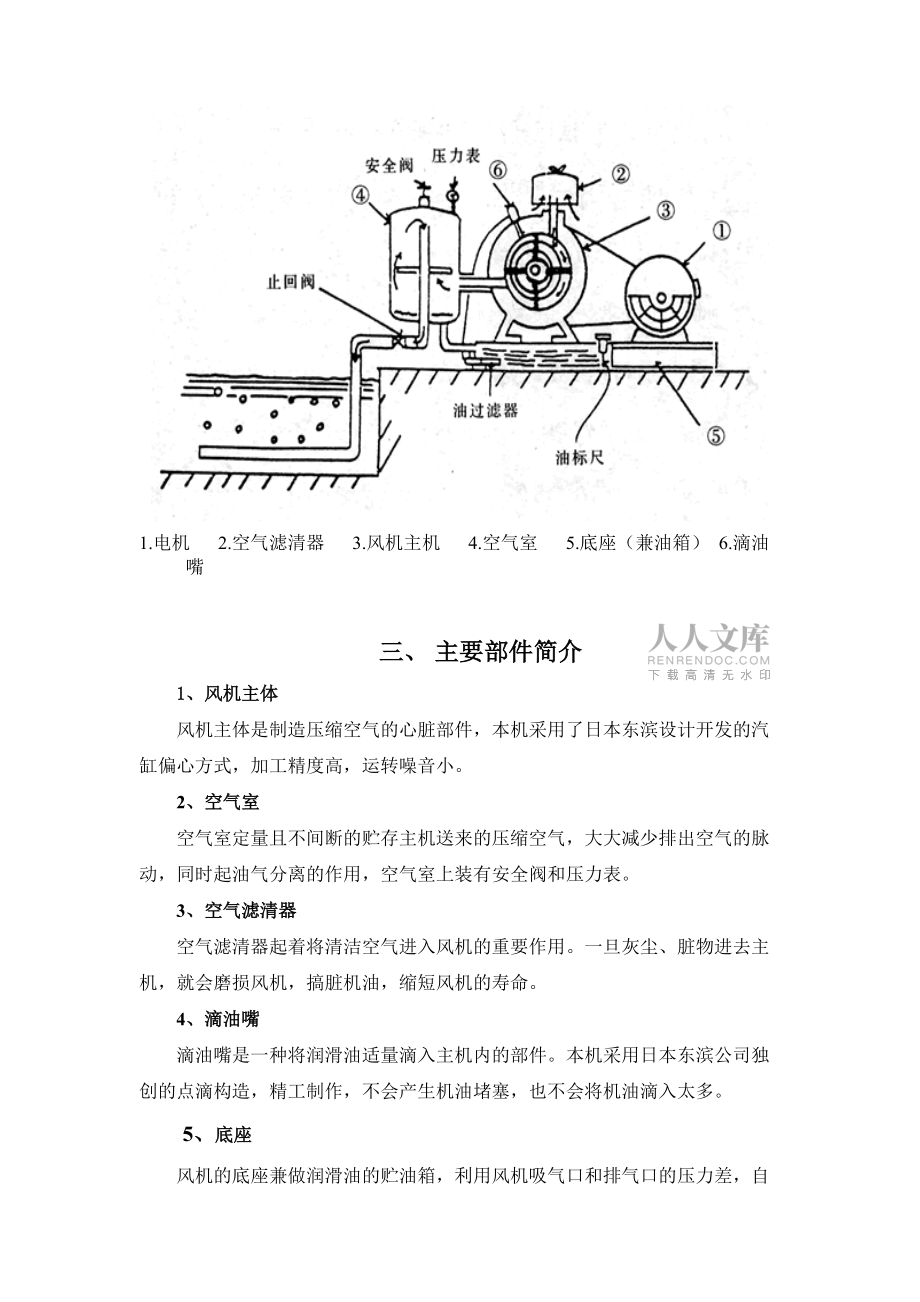

1、 目 錄一、 前 言感謝您使用本公司生產的HCC-S型回轉式風機。使用前，請閱讀本說明書，在充分理解的基礎上，長久愛護和使用風機。風機和人一樣，每天各種條件的變化，風機的狀態也不同；不良狀態下持續運轉可能會損壞風機。日常的維護、點檢及正確的使用方法是保持風機良好運轉、延長壽命的關鍵。二、回轉式風機的組成在需要0.1kgf/cm20.5kfg/cm2的空氣時，使用本風機，風機由以下主要部分組成。1.電機 2.空氣濾清器 3.風機主機 4.空氣室 5.底座（兼油箱） 6.滴油嘴三、 主要部件簡介1、風機主體風機主體是制造壓縮空氣的心臟部件，本機采用了日本東濱設計開發的汽缸偏心方式，加工精度高，運轉

2、噪音小。2、空氣室空氣室定量且不間斷的貯存主機送來的壓縮空氣，大大減少排出空氣的脈動，同時起油氣分離的作用，空氣室上裝有安全閥和壓力表。3、空氣濾清器空氣濾清器起著將清潔空氣進入風機的重要作用。一旦灰塵、臟物進去主機，就會磨損風機，搞臟機油，縮短風機的壽命。4、滴油嘴滴油嘴是一種將潤滑油適量滴入主機內的部件。本機采用日本東濱公司獨創的點滴構造，精工制作，不會產生機油堵塞，也不會將機油滴入太多。5、底座風機的底座兼做潤滑油的貯油箱，利用風機吸氣口和排氣口的壓力差，自動地、不間斷地往風機主體內壓入機油。滴入主體內的機油在空氣室內與空氣分離，返回到底座油箱內。6、電機電機不耐濕，請保持電機干燥。注意

3、電機轉向應與風機轉向標志一致。嚴禁倒轉。四、風機的工作原理偏心裝在汽缸體內的轉子旋轉時，使轉子槽內的4根葉片產生往復運動。將空氣吸進、壓縮、排出，構成風機。葉片和轉子、汽缸體相互摩擦，產生摩擦熱。所以風機運轉時，由滴油嘴往汽缸體內滴入必要的潤滑油，使摩擦表面潤滑，以減少摩擦熱和摩擦噪音；并使部件之間形成一層油膜，保持風機的密封性。潤滑系統是利用風機工作室產生的壓力差而形成的自動供給機油的循環裝置。因此風機不能空負載運轉！五、風機安裝、試運轉注意事項（一）安裝1搬運風機式請?zhí)貏e注意安全，要避免風機受到碰傷和沖擊。且不能把風機立起來搬運，以防止?jié)櫥蛷挠拖鋬?nèi)倒出來。2風機房應留有通風口并安裝換氣扇

4、，通風口要設在上下兩處便于空氣對流，以防止機房內溫度過高影響風機正常運行。3機房內壁周圍最好裝有消音材料以降低噪音。4風機應水平安裝。5配氣管徑不應小于風機排風口徑，并注意管內清潔。送氣管應安裝在水面以上，以防止管內進水造成啟動時壓力過大。6接管時注意不要把止回閥擰倒（止回閥凸起部分應朝上）。按止回閥上箭頭方向安裝。7請正確接配電線并注意電機轉向與風機旋轉方向標記一致，嚴禁倒轉。8采用兩臺風機交替運行時，必須安裝時間切換器，切換時間：夏天8小時切換一次，冬天12小時切換一次，采用一臺風機時，請安裝時間控制器，夏天每天工作8小時，停機1-2小時再開機，冬天工作12小時停機一次。（二）試運轉1檢查

5、油箱內的機油是否達到標準。(油標尺上有刻線標記)2啟動風機前請拿下進器口濾清器，往主機內倒入30ml左右機油，使機油均勻分布與主機內部。（用手轉動V型皮帶輪幾圈）3檢查V型皮帶的松緊度是否合適，如太松請調整。4檢查安全閥是否設定在指定的壓力位置。如工作壓力為0.3kgf/cm2，安全閥開啟壓力為0.33kgf/cm2。在試運行時，可手動調整氣閥升壓到開啟壓力。調整安全閥調整使之恰好開啟。（該壓力為工作壓力的1.1倍）5接通電源啟動風機，請注意下列各項：A風機的轉向是否與轉向標記指示方向一致，如不一致要立即停機調整電機接線。B觀察壓力表有無壓力指示。（污水處理槽內必須裝滿水后才能運行風機，否則風

6、機排氣口無壓力，則風機沒有潤滑，機器會損壞）C觀察滴油嘴有無油滴出（調節潤滑油每分鐘控制在1520滴），并觀察透明油管內是否有機油流動。6檢查電機及風機各部運轉是否正常，溫度是否正常，是否有異常聲音。六、風機維護保養要點1、潤滑系統的檢查A常檢查油箱內的駐油量是否低于最低刻線，如機油不足請加油。（機油牌號為ISO標準HM-N68#潤滑油，低溫寒冷地區可適當降低潤滑油牌號）B日常檢查機油是否混入水分等污物而變質，如變質請及時更換機油。C日常清洗油過濾器。D日常檢查滴油嘴的滴油狀況是否正常，如滴油嘴臟了可卸下調整螺釘清洗。2空氣濾清器的檢查日常檢查空氣濾清器是否臟了，如臟了可卸下空氣濾清器，旋開蝶

7、形螺母，拿開蓋子，清洗過濾海綿。（卸濾清器時注意不要把臟物掉進風機主機內）3三角帶的檢查風機運行一段時間后，三角帶會伸長。這時要將電機的固定螺栓松開，移動電機，拉緊三角帶到合適位置后在將電機固定螺栓緊住，并注意電機皮帶輪和風機皮帶輪的斷面要在同一平面上。同時檢查一下兩皮帶輪的頂緊螺絲是否松掉，如松了請緊住。4常檢查安全閥靈活狀況，如不靈活請清洗調試以保證可靠的啟閉。5日常檢查有無漏油、漏氣的部位并修理之，如不能修理請立刻通知生產廠商。6日常清理風機房，保持清潔，通風良好。7經常檢查風機及電機的運行狀況，如發現噪音、溫度不正常時要及時停機檢修。故障原因及處理方法見附表一、附表二。七、風機的修理方

8、法萬一風機發生故障，請認真檢查，確定故障原因后，再進行修理。需要更換的配件按配件明細表采購。1、風機主機的拆解要領A將皮帶罩和皮帶卸下。B將印有HCC標記一側的端蓋的固定螺栓松開。C用螺栓擰入端蓋上的兩螺紋孔，將端蓋卸下。D將V型皮帶輪從軸上卸下。E將V型皮帶輪一側端蓋的固定螺栓松開，卸下端蓋。注：拆解主機時注意不能碰傷零件，拆下的零件要小心安放好。2風機主機的修理分解主機后，用細砂紙或油石將轉子、汽缸體、端蓋、葉片、環等零件有研傷或生銹的地方打磨好。用清洗油或汽油認真清洗（注意不要碰傷零件）擦干后重新組裝。初期的燒損混入雜物、水分等故障，可用上述方法修理，軸承、油封等損壞時，需要更換。另外一

9、定要更換O型圈。3風機主機的組裝要領A.將有軸孔的端蓋放在組裝臺上。 B.將轉子軸的皮帶輪一側朝下放在端蓋上。 C.將彈簧頂銷裝入轉子軸中（HCC-60S以上）。 D.將葉片裝入轉子槽中。 E.放上氣缸體（注意出風口的位置在轉子靠汽缸體內孔的一側）。 F.放入支環（HCC-501S以下）。 G.裝上軸承。 H.裝上O型圈。 I.裝上另一端蓋并固定螺栓。 J.把氣缸體翻身后拿下皮帶輪這一側的端蓋。 K.放入支環（HCC-501S以下）。 L.裝上軸承和O型圈。 M.立起主機，把另一側端蓋的定位銷打上，擰緊全部螺栓。 N.在進風口倒入少量潤滑油，將皮帶輪固定于旋轉軸上，用手轉動皮帶輪的同時，用木槌

10、或橡膠錘輕輕敲打端蓋較強筋部位，使轉子軸能靈活轉動。八、風機外形、安裝尺寸圖HCC-25S-501SHCC-60S-125S型號ABCDEFGHIJKLMNOPHCC-20S680220455140180500170804104513010080651153/4"HCC-25S700230455140200500170804104513010080651153/4"HCC-251S700230455140200500170804104513010080651153/4"HCC-30S71023046014021050017080410451301108080130

11、1"HCC-301S710230460140210500170804104513011080801301"HCC-40S82027552016522060023080400100190120908515511/4"HCC-401S82027552016522060023080400100190120908515511/4"HCC-50S105033057020025080026080600100225150659016011/2"HCC-501S105033057020025080026080600100225150659016011/2&qu

12、ot;HCC-60S11503507002103008502958060012526017070951852"HCC-601S11503507002103008502958060012526017070951852"HCC-80S1325410886235325100035010070015031017510014023521/2"HCC-801S1325410886235325100035010070015031017510014023521/2"HCC-100S146051098229036011004701408001504102001001502

13、703"HCC-1001S146051098229036011004701408001504102001001502703"HCC-125A1635580113033043512004701408002004102401701653404"HCC-125B1635580113033043512004701408002004102401701653404"HCC-125C1635580113033043512004701408002004102401701653404"單位：mm九、主要配件明細表型號出風口徑軸承油封O型圈風機帶輪電機帶輪三角帶H

14、CC-20S 3/4"620316308135×36"A900×1根HCC-25S3/4"620316308135×38"21/2"A960×1根HCC-251S3/4"620316308135×38"21/2"A960×1根HCC-30S1"620420358140×310"3"A1050×1根HCC-301S1"620420358140×310"31/2"A105

15、0×1根HCC-40S11/4"620630458175×312"4"A1300×2根HCC-401S11/4"620630458175×312"41/2"A1300×2根HCC-50S11/2"6207325210230×314"4"A1700×2根HCC-501S11/2"6207325210230×314"41/2"B1700×2根HCC-60S2"62083858122

16、60×516"5"B1800×2根HCC-601S2"6208385812260×516"6"B1800×2根HCC-80S21/2"6208385812290×518"51/2"B2085×2根HCC-801S21/2"6208385812290×518"6"B2085×2根HCC-100S3"6208406012325×520"51/2"B2300×2根

17、HCC-1001S3"6208406012325×520"6"B2300×2根HCC-125A4"6309457212410×620"41/2"B2440×3根HCC-125A4"6309457212410×620"51/2"B2440×3根HCC-125A4"6309457212410×620"6"B2440×3根 十、附表一 故障原因及解決辦法現 象原 因措 施噪音高1.管道堵塞引起壓力升高2
