CAD畫零件圖步驟

1、零件圖繪制一、樣板制作在繪制零件圖之前，應根據圖紙幅面大小和版式不同，分別建立符合機械制圖國家標準的若干機械圖樣模板。模板中包括圖紙幅面、圖層、使用文字的一般樣式、尺寸標注的一般樣式等，這樣在繪制零件圖時，就可以直接調用建立好的模板進行繪圖，有利于提高繪圖效率。下面以A4幅面的模板為例，介紹模板的制作方法。（一）設置繪圖界限、繪圖單位用戶在使用AutoCAD繪圖時，系統對繪圖范圍沒有作任何設置，繪圖區是一幅無窮大的圖紙，而用戶繪制的圖形大小是有限的，為了便于繪圖工作，需要設置繪圖界限，即設置繪圖的有效范圍和圖紙的邊界。設置繪圖界限的操作步驟如下：選擇菜單“格式”“圖形界限”選項，啟動圖形界限命

2、令。命令：limits重新設置模型空間界限：指定左下角點或 開（ON）、OFF) <0.0000，0.0000>：指定右上角點 <297.0000，210.0000>：點擊 視圖-縮放-全部縮放格式（也有相對應的快捷工具欄）（二）設置圖層創建新圖層，進行圖層顏色、線型、線寬的設置，如圖1所示。圖1 圖層特性管理器（三）設置文字樣式1.創建“漢字樣式”（1）選擇“格式”“文字樣式”，彈出如圖2所示的“文字樣式”對話框。在圖2 “文字樣式”對話框（2）單擊“新建”按鈕，在彈出的“新建文字樣式”對話框中的“樣式名”編輯框中輸入“漢字”，然后單擊“確定”按鈕。（3）取消使用大字

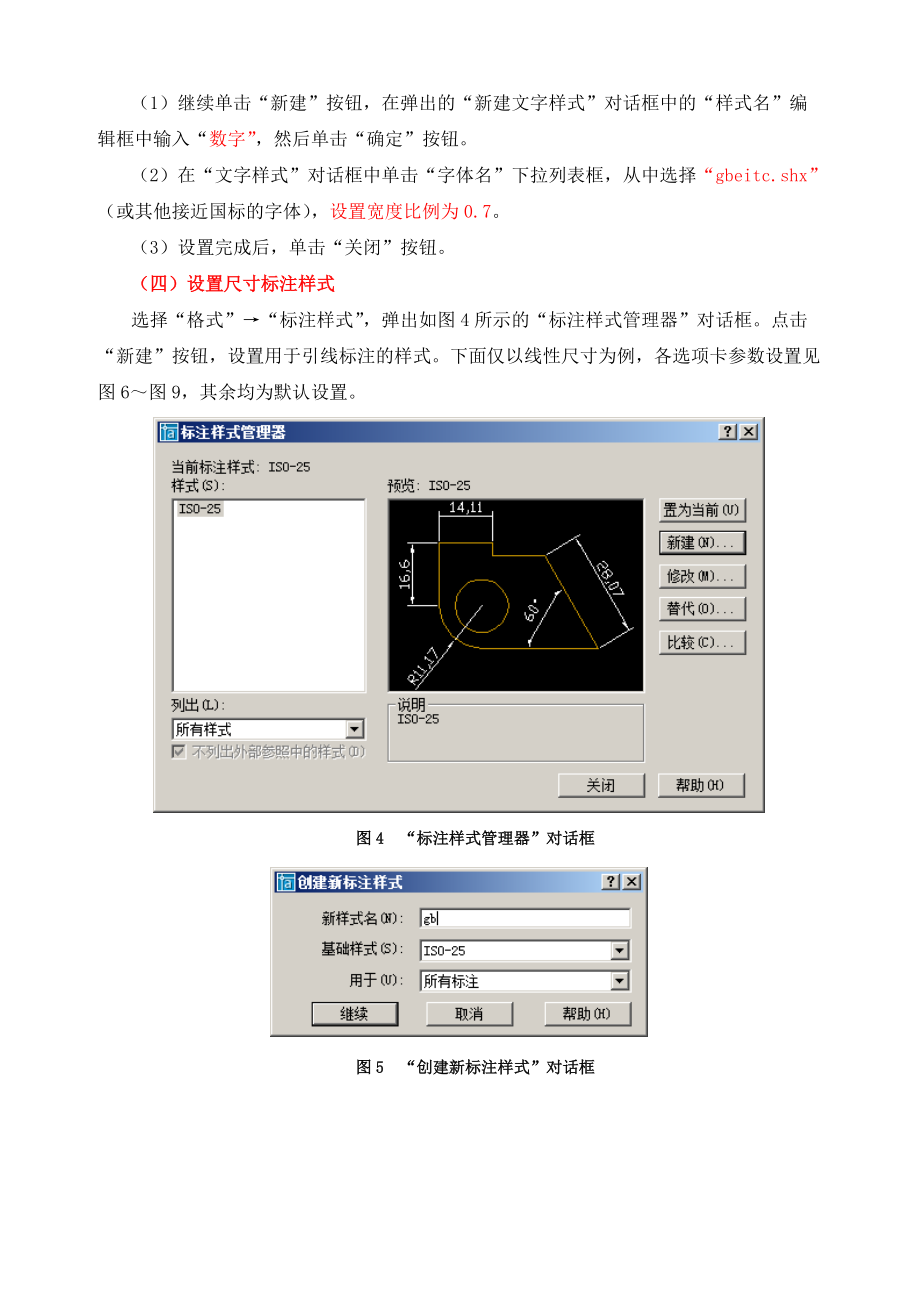

3、體，在“文字樣式”對話框中單擊“字體名”下拉列表框，從中選擇“仿宋”，設置寬度比例為0.7。（4）設置完成后，單擊“應用”按鈕。2.創建“字母與數字樣式”圖3 “文字樣式”對話框（1）繼續單擊“新建”按鈕，在彈出的“新建文字樣式”對話框中的“樣式名”編輯框中輸入“數字”，然后單擊“確定”按鈕。（2）在“文字樣式”對話框中單擊“字體名”下拉列表框，從中選擇“gbeitc.shx”（或其他接近國標的字體），設置寬度比例為0.7。（3）設置完成后，單擊“關閉”按鈕。（四）設置尺寸標注樣式選擇“格式”“標注樣式”，彈出如圖4所示的“標注樣式管理器”對話框。點擊“新建”按鈕，設置用于引線標注的樣式。下面

4、僅以線性尺寸為例，各選項卡參數設置見圖6圖9，其余均為默認設置。圖4 “標注樣式管理器”對話框 圖5 “創建新標注樣式”對話框圖6 “直線和箭頭”選項卡圖7 “文字”選項卡圖8 “調整”選項卡 圖9 “主單位”選項卡（五）繪制圖框線和標題欄(0層主要用來放置圖塊)1.將“0層”設為當前層，繪制邊界線。命令：_rectang（或rec）指定第一個角點或 倒角(C)/標高(E)/圓角(F)/厚度(T)/寬度(W)： 0，0指定另一個角點或 面積(A)/尺寸(D)/旋轉(R)： 210，2972.將“粗實線”圖層設置為當前層，繪制圖框線。命令：_rectang指定第一個角點或 倒角(C)/標高(E)

5、/圓角(F)/厚度(T)/寬度(W)：25，5指定另一個角點或 面積(A)/尺寸(D)/旋轉(R): 205，292（注：也可用“偏移”命令，作四邊均等距的圖框線）3.使用“縮放”命令，將圖形全部顯示。命令：zoom（或z）指定窗口的角點，輸入比例因子 (nX 或 nXP)，或者全部(A)/中心(C)/動態(D)/范圍(E)/上一個(P)/比例(S)/窗口(W)/對象(O) <實時>：e4.繪制標題欄實際生產中的零件圖和裝配圖中的標題欄非常復雜，在圖紙中占有很大的面積，建議按圖10所示的尺寸繪制標題欄。圖10 標題欄標題欄也可做成圖塊，定義屬性后以塊的形式插入圖形中。（七）創建圖塊

6、對于經常需要重復繪制的圖形或符號，可以用“創建塊”（Block）命令創建圖塊，然后用插入（Insert）命令以任意比例和方向?qū)⑵洳迦氲剿璧奈恢?。常用的有：表面粗糙度符號、形位公差基?zhǔn)符號、剖切符號以及標題欄等。通常將其做好圖塊后保存到樣板文件中。1.“表面粗糙度”符號塊（1） 繪制“用去除材料方法加工”的表面粗糙度符號（字高3.5-5，如圖畫邊長為5的正三角形）（2） 定義粗糙度的屬性值（難點）命令：ATTDEF點擊“繪圖”下拉菜單“塊”“定義屬性”，出現“屬性定義”對話框。單擊“確定”按鈕后，回到屏幕拾取“插入點”，根據“文字對齊的方式”進行拾取。結果如下：（3） 將粗糙度符號定義為塊創建

7、塊方式：鍵盤輸入：Block 下拉菜單“繪圖”“塊”“創建” “繪圖”工具欄圖標“創建塊” 出現“塊定義”對話框。（4） 用同樣方法創建“反向”粗糙度符號圖塊Ra2和 “不去除材料”表面粗糙度圖塊。和注意：用Block命令定義的圖塊，只能由圖塊所在的圖形文件使用，其他圖形文件不能使用。有如下兩種方法解決。做好圖塊后，保存成“樣板文件”?！皩憠K”命令Wblock鍵盤輸入：Wblock出現“寫塊”對話框。（5） 插入“圖塊”Insert點擊“繪圖”工具欄圖標“插入塊”，出現“插入”對話框。2. 其他圖塊（1）形位公差基準符號（2）剖切符號（3）標題欄注意：以上圖塊一定要在定義屬性后，再創建圖塊。圖

8、塊根據需要?jiǎng)?chuàng)建，熟練應用圖塊，可極大提高作圖速度。（八）模板的保存 （創建樣板）選擇下拉菜單“文件”“另存為”，打開如圖11所示的“圖形另存為”對話框，在“文件類型”中選擇“AutoCAD圖形樣板文件（*.dwt）”，在“文件名”輸入框中輸入模板名稱“A4橫放”，單擊“保存”按鈕。圖11 “圖形另存為”對話框在彈出的“樣板說明”對話框中，輸入對該模板圖形的說明。這樣，就建立了一個符合機械制圖國家標準的A4圖幅模板文件，使用時，只需在“啟動”對話框中選擇“使用樣板”，然后從彈出的列表框中選擇“A4橫放”即可。對剛剛做好的“A3橫放”樣板進行編輯，再以“另存為”的方式分別作“A3豎放”、“A4橫放

9、”、“A4豎放”樣板，即可。二、視圖1.常用繪圖和圖形編輯命令，數據輸入方法，快捷鍵的應用（注意：工具欄的調出方法）2.對象編輯（1）夾點功能（2）修改對象屬性對象特性（3）特性匹配（1）布局主視圖（2）生成主視圖局部細節（3）（利用構造線命令繪制水平和垂直投影線）（修建及打斷命令）布局其它視圖 （長對正、高平齊、寬相等）布局左視圖 俯視圖（4）利用構造線等命令向左視圖投影并繪制細節（5）利用構造線等命令向俯視圖投影并繪制細節（將左視圖復制到新位置并旋轉90（6）修飾圖樣1、修改線條長度 拉長拉伸（正交情況下）打斷點2、修改對象所在的圖層（點擊特性03 修改線型（特性匹配）（7）插入標準圖框

10、可放大圖框和標題欄（8）標注尺寸 書寫技術要求 （按照放大或縮小比例來）若打印在圖紙上的文字高度為3.5，則書寫時的文字高度為3.5X2“技術要求“5 其余的都是3.5三、尺寸標注（標注格式-調整-使用全局比例）（一）尺寸標注命令1. 線性標注2. 對齊標注3. 半徑標注4. 直徑標注5. 角度標注（注意：可在標注樣式設置“子樣式”）打開“標注樣式管理器”對話框后，點擊“新建”按鈕，出現如下對話框。 選擇“角度標注”后，點擊“繼續”，在“文字”標簽下，將“文字對齊”方式改為“水平”。 （二）尺寸數字更改方法（重點）1. 點擊圖標線性標注命令: _dimlinear指定第一條尺寸界線原點或 &l

11、t;選擇對象>:指定第二條尺寸界線原點: 指定尺寸線位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉(R): m（回車后，出現“文字格式”對話框，進行文字的更改）指定尺寸線位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉(R): （用鼠標指定尺寸線位置，即可）2. 打開“文字”工具欄，點擊第三個圖標 “編輯文字”，也會出現“文字格式”對話框，進行文字的更改。3. 鼠標左鍵雙擊要編輯的對象，在“對象特性”“文字”標簽下，進行“文字替代”（建議用前兩種方法）（四）極限偏差的標注如尺寸，用上述前兩種方法，打開“文字格式”對話框，在對話框中輸入如下：，然后選中，點擊對話框中堆疊圖標（或按鼠標右鍵，選中“堆疊”，即可。四、文字注寫1.單行文字DT2.多行文字T 填寫技術要求及標
