1、北京聯合大學實 驗 報 告課程(項目)名稱: 過 程 控 制 學 院: 自動化學院 專 業: 自動化 班 級: 0910030201 學 號:2009100302119 姓 名: 張 松 成 績: 2012年 11月 14日實驗一 交通燈控制一、 實驗?zāi)康氖炀毷褂没局噶?,根?jù)控制要求,掌握PLC的編程方法和程序調試方法,掌握交通燈控制的多種編程方法,掌握順序控制設計技巧。二、實驗說明信號燈受一個啟動開關控制,當啟動開關接通時,信號燈系統開始工作,按以下規律顯示:按先南北紅燈亮,東西綠燈亮的順序。南北紅燈亮維持25秒,在南北紅燈亮的同時東西綠燈也亮,并維持20秒;到20秒時,東西綠燈閃亮,閃亮

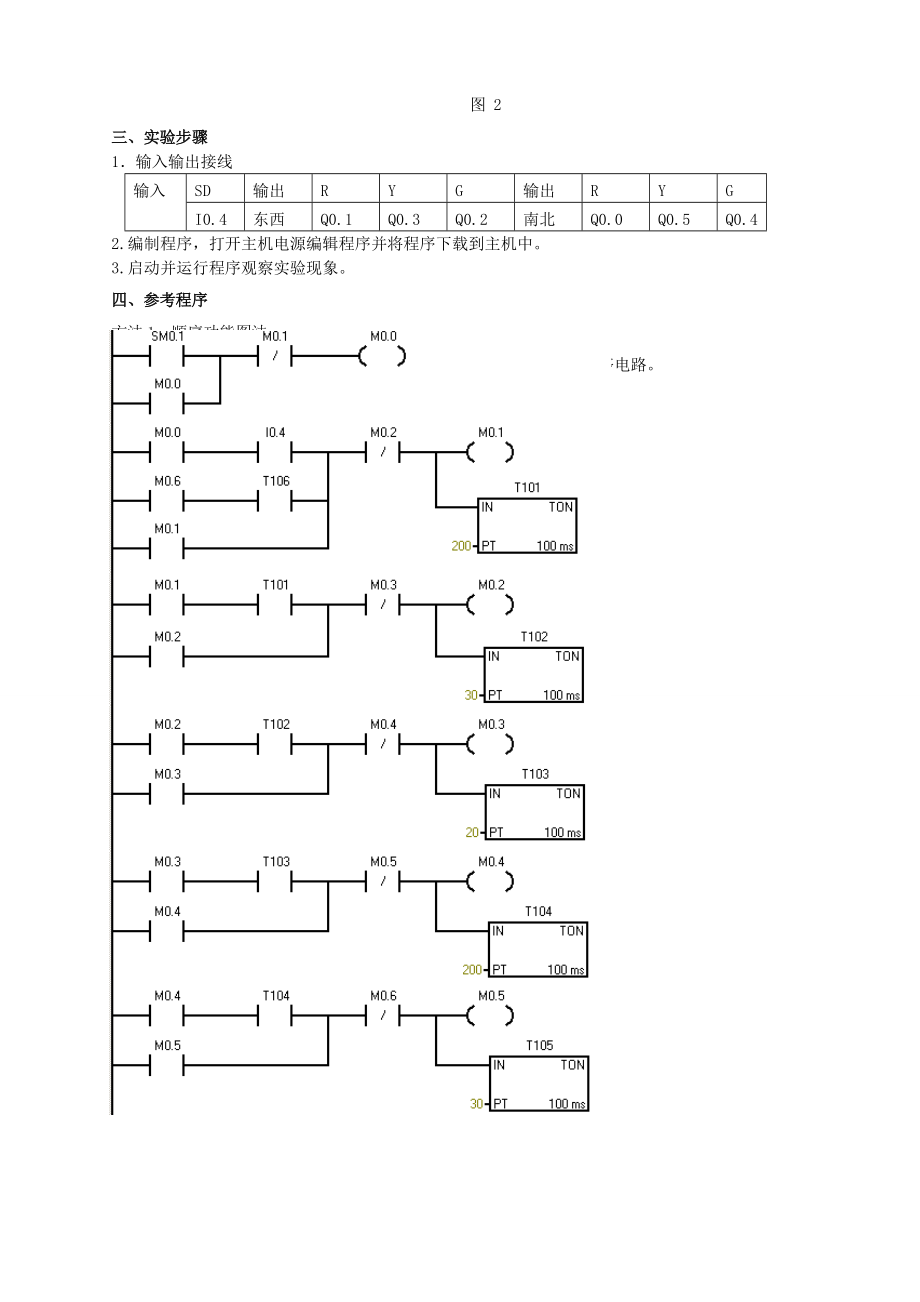

2、3秒后熄滅。在東西綠燈熄滅時,東西黃燈亮,并維持2秒。到2秒時,東西黃燈熄滅,東西紅燈亮,同時,南北紅燈熄滅,綠燈亮。東西紅燈亮維持25秒,南北綠燈亮維持20秒,然后閃亮3秒后熄滅。同時南北黃燈亮,維持2秒后熄滅,這時南北紅燈亮,東西綠燈亮如此循環,周而復始。如圖1、圖2所示。 圖 1 圖 2三、實驗步驟1輸入輸出接線輸入SD輸出RYG輸出RYGI0.4東西Q0.1Q0.3Q0.2南北Q0.0Q0.5Q0.42.編制程序,打開主機電源編輯程序并將程序下載到主機中。3.啟動并運行程序觀察實驗現象。四、參考程序方法1:順序功能圖法設計思路:采用中間繼電器的方法設計程序。這個設計是典型的起保停電路。

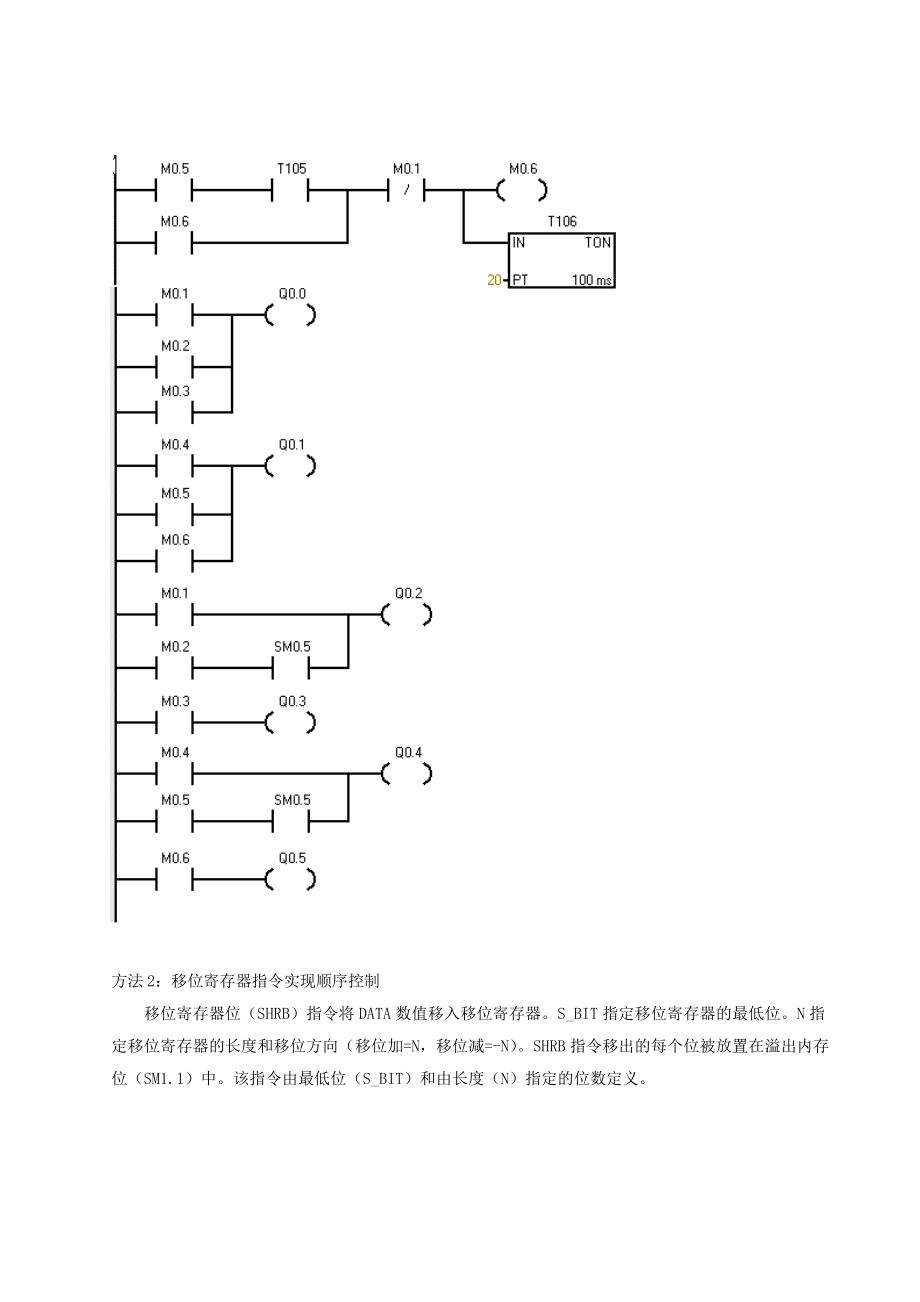

3、方法2:移位寄存器指令實現順序控制移位寄存器位(SHRB)指令將DATA數值移入移位寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的長度和移位方向(移位加=N,移位減=-N)。SHRB指令移出的每個位被放置在溢出內存位(SM1.1)中。該指令由最低位(S_BIT)和由長度(N)指定的位數定義。方法3:利用定時器實現思路:利用多個定時器邏輯組合實現控制時序。五、思考題 1實驗中遇到的問題?如何解決的? 2對單一順序控制交通燈控制的幾種實現方法技巧進行總結。實驗二 四爐起??刂埔?、實驗?zāi)康木毩?xí)使用基本指令,熟悉順序控制的基本方法,根據控制要求,掌握PLC的編程方法和程序調試方法,了解P
4、LC程序在實際生活中的應用。二、實驗說明 如圖1所示??刂埔螅弘姞t絲4組,每組A,B.C三相,Y接,每相10KW, 220V,50A(約);啟動時:1得電加熱,溫度未到,延時1分鐘,2得電加熱。直到溫度到。先啟的先停;停止時:溫度到,1先停,延時1分鐘,2停。直到溫度未到,先停的先啟。 圖 1三、實驗步驟1.輸入輸出接線輸入輸出地址說明地址說明I0.4溫度未到閉合開關Q0.0第一組電爐絲I0.5溫度到閉合開關Q0.1第二組電爐絲Q0.2第三組電爐絲Q0.3第四組電爐絲2.編制程序,打開主機電源編輯程序并將程序下載到主機中。 3.啟動并運行程序觀察實驗現象。四、參考程序主程序OB1:子程序SB
5、R_0:子程序SBR_1:五、思考題 1實驗中遇到的問題?如何解決的? 2對順序控制四爐先啟先停的實現方法技巧進行總結。實驗三 生產線小車運行控制1 實驗?zāi)康氖煜るS機邏輯控制的基本方法,掌握送料小車運行控制的編程技巧和程序調試方法。二、實驗說明控制要求:生產車間往返運行的供料小車有1#5#五個工位。任何一個工位呼叫小車時,小車能自動判斷下一運動方向并到達呼叫位置。當小車運行到較遠工位過程中,若又有較近工位的呼叫時,小車能夠先在較近工位停車,延時后自動運動到較遠的工位。如圖1所示。圖 1三、實驗步驟1.輸入輸出接線I/O分配見表1,I/O接線如圖2所示。表 1輸入輸出地址說明地址說明I1.0I1
6、.41#5#工位呼叫按鈕SB1SB5Q0.0Q0.41#5#工位指示燈HL1HL5I0.0I0.41#5#工位行程開關SQ1SQ5Q0.5、Q0.6右行、左行指示燈HL6、HL7Q1.0、Q1.1右行、左行接觸器KM1、KM22.編制程序,打開主機電源編輯程序并將程序下載到主機中。 3.啟動并運行程序觀察實驗現象。 圖 2四、參考程序參考程序1:.參考程序2:五、思考題 1實驗中遇到的問題?如何解決的? 2總結送料小車運行控制的編程技巧和隨機邏輯控制設計的方法規律。 實驗四 小型電熱鍋爐過程控制系統一 實驗?zāi)康恼莆漳M量閉環控制原理及系統組成原理,熟練掌握PLC控制系統的PID指令編程及中斷的
7、應用,掌握模擬量輸入/輸出模塊的使用及輸入輸出量程轉換方法。二 實驗裝置和設備1QXLPC-IV型小型過程控制實驗裝置,(如圖1所示)。2S7200系列PLC(主機CPU222CN 8點input,6點output;擴展單元EM235 4AI,1AO)。3執行器:MICROMASTER 420型變頻器以及160Q-8F磁動泵;晶閘管SCR。4壓力變送器、液位變送器、Pt100鉑電阻和數顯溫度變送儀、渦輪流量計和數顯流量變送儀。5QXLPC-IV型小型過程控制實驗裝置。6安裝有軟件STEP 7-MicroWIN 的PC機。 圖1 QXLPC-IV型小型過程控制實驗裝置三、實驗原理系統組成結構如圖
8、2所示,通過水泵向電熱鍋爐供水,其中壓力變送器測量進水壓力,流量計測量流量,液位變送器測量液位,Pt100鉑電阻和數顯溫度變送儀檢測出水溫度并進行變送。變頻器和水泵、晶閘管SCR(溫度控制)為執行元件。通過S7-200 PLC編程控制電熱鍋爐的液位、壓力、流量或溫度。本次實驗實現對鍋爐液位的單回路控制。液位單回路控制方框圖如圖3所示。首先由變送器檢測實時數值,轉換為 15V的直流信號,連接至PLC的模擬量輸入端,經A/D轉換為640032000的數字量。PLC的控制程序?qū)Υ藬?shù)字量處理,并與給定值比較后通過PID調節輸出操作信號,通過D/A轉換為420mA的模擬量輸出給執行器變頻器,改變水泵的
9、輸出功率以達到鍋爐液位的自動控制。圖2 系統組成結構圖圖3 液位單回路控制方框圖四、實驗內容和步驟 1控制程序設計注:液位信號地址為AIW4??刂瞥绦蚍譃橹鞒绦颍椭袛喑绦?。參考程序如下。1) 主程序 (實現參數的初始化、定時中斷的連接和開、關中斷等)2)中斷程序中斷程序?qū)崿F(xiàn)定時采樣濾波、輸入量程轉換、PID控制、輸出量程轉換功能。中斷程序INT_0: 2編輯下載調試程序使用STEP 7-MicroWIN軟件編輯程序,編譯成功下載至S7-200PLC。建立用戶狀態表用于調試中在線監視和修改數據。1)PG/PC接口設置 (1)雙擊指令樹“設置PG/PC接口”圖標,在打開的對話框中設置編程計算機的
10、“PC/PPICable(PPI)”的屬性。設地址為2其它的選擇默認設置,本地連接采用COM1端口。(2)雙擊指令樹文件夾“通信”圖標,雙擊刷新設備后,程序軟件將會自動自動搜索連接在網絡上的S7-200,之后選擇所顯示的S7-200,建立PC機與PLC之間的連接。2)下載與調試首先單擊工作欄中的“下載”按鈕,將出現下載對話框,在對話框內可以選擇是否下載程序塊、數據塊、系統塊、配方和數據記錄配置。單擊“下載”按鈕,PLC將自動切換到STOP模式并開始下載程序數據。下載成功后。將PLC的工作模式切換到RUN模式,下載到PLC中的程序便開始運行。3) 觀察變量變化,記錄數據。打開狀態表,可以在線更改
11、設定值以及PID參數,可以在線監視實際值的變化,也可以直接從鍋爐液位計上看到數值。五、思考題 1實驗中遇到的問題?如何解決的? 2定時中斷設定時間根據什么設定? 3對閉環PID過程控制的原理理解及實現方法進行總結。實驗五 恒壓供水控制系統一、實驗?zāi)康牧私夂銐汗┧刂频幕驹?,掌握模擬量閉環PID控制的原理,掌握PID指令和中斷指令的應用及編程方法。二、實驗設備CPU224CN的PLC一臺安裝有STEP7軟件的計算機若干導線3、 實驗原理 1系統組成變頻調速恒壓供水系統如圖1所示,該系統應用S7-200 PLC作為控制器,由壓力傳感器檢測當前水壓實際值,經變送器通過A/D轉換模塊將模擬量轉換成
12、數字量送入PLC,經PLC進行壓力反饋值與設定值的PID運算,運算結果送入變頻器頻率控制端,控制變頻器的輸出頻率,從而改變電機轉速,達到恒壓供水的目的。進水閥水位控制器水池 電磁閥生活用水 消防用水 市網來水 泵2 泵1 泵3 壓力傳感器 P L C 變 頻 器 P C 機 上限 下限 圖1 恒壓供水系統2電氣控制主電路圖主電路圖如圖2所示。三臺電機分別為泵1、泵2、泵3。接觸器KM1、KM3、KM5分別控制泵1、泵2、泵3的工頻運行;接觸器KM2、KM4、KM6分別控制泵1、泵2、泵3的變頻運行;VVVF為一般的變頻 圖2 主電路原理圖3控制電路圖控制電路如圖3所示。SA為手動/自動轉換開關
13、,“1”的位置為手動控制狀態,“2”的位置為自動控制狀態。手動控制時,可用按鈕SB1-SB8控制泵的啟/停和電磁閥YV2的通/斷;自動運行時,系統在PLC程序控制下運行。由于電磁閥YV2沒有觸點,所以要使用一個中間斷電器KA1間接控制YV2,來實現YV2的手動自鎖功能,HL10為自動運行狀態電源指示燈。圖3 控制電路圖4水管壓力單回路控制框圖變頻調速恒壓控制系統主要是以供水出口管網的水壓為控制目標,將出口總管網的實際壓力與設定壓力進行比較,進行PID調節,實現水管壓力的恒定。如圖4所示。PID調節器 變頻器 水泵組 給定壓力 壓力傳感器 水管 實際壓力 圖4 水管壓力單回路控制原理四、實驗步驟
14、1外部設備接線本裝置中輸入公共端要求接主機模塊電源的“L+”,此時輸入端是低電平有效;輸出公共端要求接主機模塊電源的“M”,此時輸出端輸出的是低電平,電源COM接M, V+接L+。接線如圖5所示。 圖5 實驗裝置接線圖2.PLC I/O端子分配 控制系統的輸入/輸出信號的代碼、名稱及地址編號如表1、表2所示。水位下限和上限信號分別為I0.1、I0.2,它們在水淹沒時為0,露出時為1。表1 輸入信號分配表名稱地址消防信號I0.4水池水位下限信號I0.1水池水位上限信號I0.2模擬量輸入AIW0(MW10)表2 輸出信號分配表代碼名稱地址KM1,HL11泵工頻運行接觸器及指示燈Q0.0KM2,HL
15、21泵變頻運行接觸器及指示燈Q0.1KM3,HL32泵工頻運行接觸器及指示燈Q0.2KM4,HL42泵變頻運行接觸器及指示燈Q0.3KM5,HL53泵工頻運行接觸器及指示燈Q0.4KM6,HL63泵變頻運行接觸器及指示燈Q0.5HL7水池進水指示燈Q0.6HL8水池水位下限故障指示燈Q0.7YV2生活/消防供水轉換電磁閥Q1.0KA變頻器頻率復位控制Q1.1V1模擬量輸出信號AQW0(MW20)3.通信連接 S7-200 CPU上的通信口是與RS-485兼容的9針D型連接器,符合歐洲標準EN 50170。表3給出了通信口的引腳分配。 S7-200支持多種通信協議,如點對點接口(PPI)、多點接
16、口(MPI)、PROFIBUS、以太網通信和調制解調器通信。本系統使用PC/PPI電纜來實現S7-200CPU與RS-232標準兼容的設備的通信。4編輯并下載程序。5建立變量表,觀察實驗現象。 五、參考程序 本系統采用PLC梯形圖語言,實現各種順序邏輯控制以及壓力閉環控制功能。系統程序主要由三部分組成:主程序、子程序和中斷程序。程序中使用的PLC元器件及其功能如表3所示。表3 程序中使用的元器件及其功能地址說明地址說明VD100壓力實際值T37工頻泵增泵濾波時間控制VD104壓力設定值T38工頻泵增泵濾波時間控制VD108PI計算值T39工頻/變頻轉換時間控制VD112比例系數M0.0故障結束
17、脈沖信號VD116采樣時間M0.1泵變頻啟動脈沖VD120積分時間M0.2泵工頻啟動脈沖VD124微分時間M0.3倒泵變頻啟動脈沖VD204變頻器運行頻率下限值M0.4復位當前變頻運行泵脈沖VD208生活供水頻率上限值M0.5當前泵工頻運行啟動脈沖VD212消防供水頻率上限值M0.6新泵變頻啟動脈沖VD250實際運行頻率值M2.0泵工頻/變頻轉換控制器VB300變頻工作泵的泵號M2.1泵工頻/變頻轉換控制器VB301工頻運行泵的總臺數M2.2泵工頻/變頻轉換控制器VD310倒泵時間存儲器M3.0水池水位下限故障控制器T33/T34工頻/變頻轉換時間控制M3.1進水閥開啟標志1主程序流程圖主程序
18、主要完成水泵的運行與切換,生活與消防用水管網恒壓值的設定,以及各種信號的綜合處理。在多泵組恒壓供水系統中,為使供水設備均勻磨損,要求各臺水泵的電機輪流工作以保證各自的累計運行時間相差不大。這里規定任一臺泵連續變頻運行時間不應超過3小時。另外當多泵運行時,系統還要遵循“先啟先?!痹瓌t。這些功能都在主程序中完成,主要思路如下:(1) 恒壓供水的一個顯著優點就是可通過變頻器實現水泵的軟啟動,以避免對管網和電網負荷的沖擊。為此,規定每次需要啟動新泵或切換變頻泵時,都以新運行的水泵作為變頻泵。(2) 為達到恒壓供水,系統會根據需要投入/退出水泵,而投入/退出的標準就是判斷變頻器輸出是否達到所設定的頻率上限/下限值。這里應當考慮到系統由于偶然的頻率波動所造成的頻率越出上/下限范圍的情況,為此在程序中應當加上一定的延時判斷。(3) 為使任何一臺泵連續變頻運行時間不超過3小時,應對單泵變頻運行時間進行累計,累計時間超過3小時時,變頻泵號改變,同時觸發啟動下一臺泵的信號,而當有泵運行于工頻狀態時,計時器應停止計時并清零。(4) 為實現對三臺水泵的循環工作控制,這里采用了“泵號+1”
溫馨提示
