2018年中考物理基礎過關復習集訓第十七章歐姆定律第2節歐姆定律練習冊新人教版

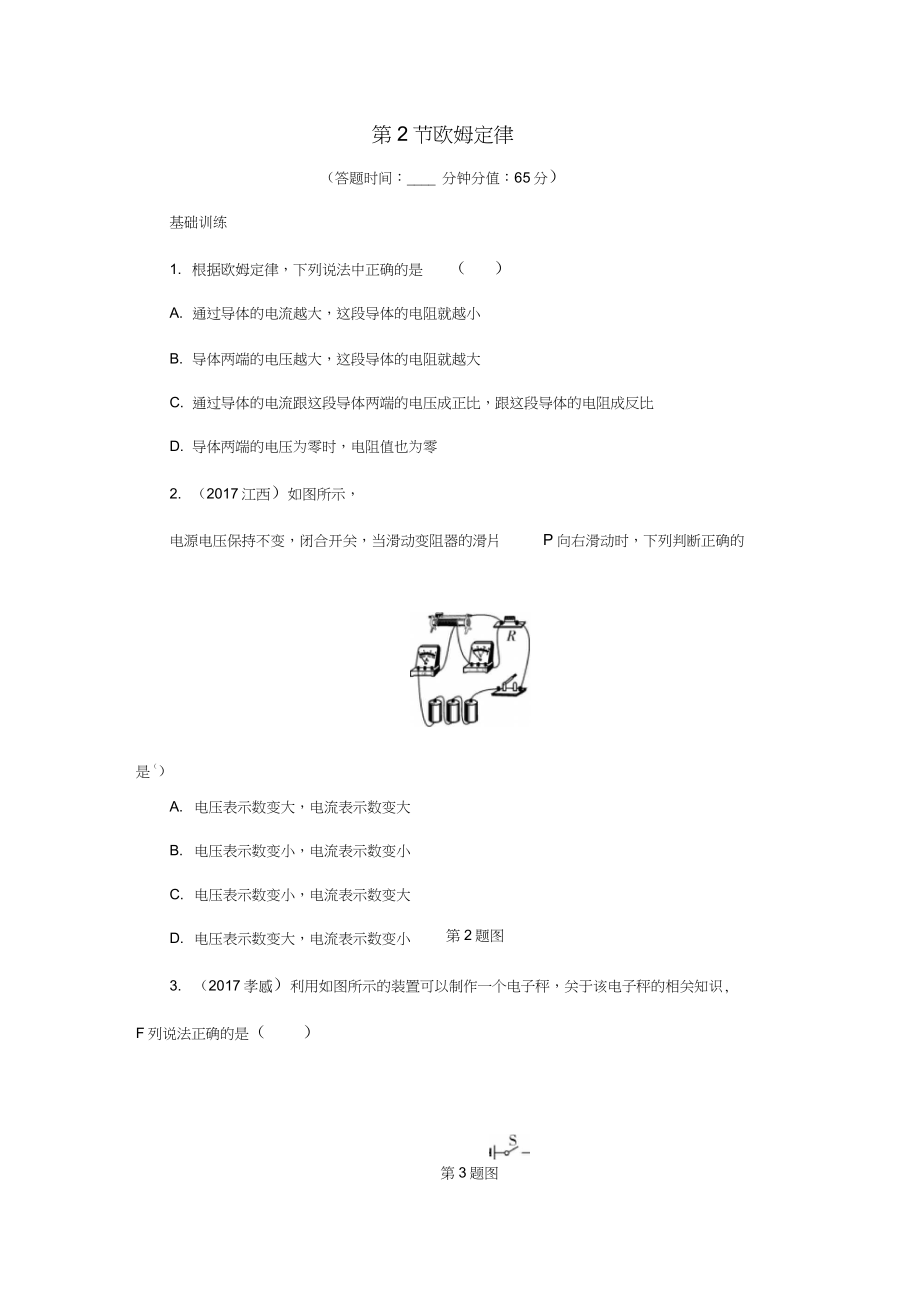

1、第 3 題圖第 2 節歐姆定律（答題時間：_ 分鐘分值：65 分）基礎訓練1. 根據歐姆定律，下列說法中正確的是（）A. 通過導體的電流越大，這段導體的電阻就越小B. 導體兩端的電壓越大，這段導體的電阻就越大C. 通過導體的電流跟這段導體兩端的電壓成正比，跟這段導體的電阻成反比D. 導體兩端的電壓為零時，電阻值也為零2. （2017 江西）如圖所示，電源電壓保持不變，閉合開關，當滑動變阻器的滑片P向右滑動時，下列判斷正確的是（）A. 電壓表示數變大，電流表示數變大B. 電壓表示數變小，電流表示數變小C. 電壓表示數變小，電流表示數變大D. 電壓表示數變大，電流表示數變小3.（2017 孝感）利

2、用如圖所示的裝置可以制作一個電子秤，關于該電子秤的相關知識,F 列說法正確的是（）第 2 題圖第 3 題圖BL3A.稱得的重物越重時，電壓表的讀數越大B. 稱得的重物越重時，電流表的讀數越大C. 電流表改裝成電子秤的表盤，表盤刻度是均勻的D. 將電壓表和電流表位置互換，電子秤仍能正常使用4. （2017 上海）在如圖所示的電路中，電源電壓保持不變，閉合電鍵S,向右移動滑動變阻器滑片P的過程中（）A.電流表1的示數變大B. 電壓表啲示數變小C. 電壓表示數與電壓表示數的差值變大D. 電壓表111示數與電流表1J示數的比值變大5. （2017 青海）在一段電阻不變的導體兩端加20 V 電壓時，通過

3、的電流為1 A ;現在把該導體兩端電壓減小到5V，則此時通過該導體的電流和它的電阻分別為（）A. 0.25 A 5 Q B. 0.25 A20 QC. 1 A 5QD. 1 A20Q6. （2017 廣東省卷）如圖所示電路中，電源電壓為 4.5 V , L1、L2是小燈泡，當開關 S 閉合時，電壓表的示數為1.5 V，忽略溫度對燈絲電阻的影響，貝U（）A. L2兩端的電壓為 1.5 VB. L1兩端的電壓為 1.5 VC. L1與 L2的燈絲電阻之比為 2：14D.通過 L1與 L2的電流之比為 1：25確的是（）A. 當甲兩端電壓為 0.5 V 時，通過它的電流為0.3 AB. 當乙兩端電壓

4、為 2.5 V 時，其電阻值為 10QC. 將甲和乙串聯，若電流為0.3 A，則它們兩端的電壓為2 VD. 將甲和乙并聯，若電壓為1 V，則它們的干路電流為0.4 A8. （2017 天水）如圖所示的電路中，電源電壓保持不變，R= 10Q,閉合開關 S,移動滑動變阻器F2的滑片P到最右端b時，電流表的示數為 0.6 A ;移動滑片P到最左端a時，電流表的示數為 0.2 A 則電源電壓和滑動變阻器的最大阻值分別為（）1第 6 題圖7. （2017 臨沂）如圖所示是電阻甲和乙I-U圖像小明對圖像信息作出的判斷，正第 7 題圖第 8 題圖6A. 6 V20 Q B. 12 V20QC. 6 V10Q

5、D. 12 V10Q9. (2017巴中）如圖甲所示電路，閉合開關后，兩電流表指針偏轉如圖乙、丙所示,則電阻 R、R 之比為（A. 1 : 2 B. 21 C. 3: 1 D. 1: 3第 9 題圖710. （2017 綏化）德國物理學家歐姆，從1825 年開始研究電流與電源及導線長度的關系，并于 1826 年歸納出了今天所稱的歐姆定律，即：導體中的電流，跟導體兩端的電壓成_ ，跟導體的電阻成_ .11. （2017 阜新）某同學在做伏安法測電阻的實驗時，連成了如圖所示的電路，當滑動變阻器的滑片向左滑動時，電流表的示數_ ,電壓表的示數_ （均選填“變大”、“變小”或“不變”）第 11 題圖第

6、 12 題圖12. （2017 婁底）某同學設計了一種煙霧報警裝置，其原理電路如圖所示，R）為定值電阻，R 為光敏電阻，其阻值隨光照強度的減弱而增大開關S 閉合后，當煙霧遮擋程度增大時電流表的示數 _ ，電壓表的示數 _（選填“增大”、“減小”或“不變”）13. （2017 安順）在如圖所示的電路中，電源電壓不變，將滑片P 向左移動的過程中，示數始終不變的電表是 _ 當滑片 P 移至左端時，斷開電鍵 S,電壓表示數與電流表示數的比值將 _（選填“變大”、“不變”或“變小”）- h-S-1 I-第 13 題圖14. （2017 綏化）電阻 R = 10Q、R,= 20Q,將它們串聯在同一電路中，

7、當電路閉合時，通過它們的電流之比丨1:丨2=_，它們兩端的電壓之比 U :_815. （2017 襄陽）如圖，電源電壓 5 V , R = 5Q, F2= 10Q,當閉合開關后，兩電表9均有示數且保持穩定，則甲電表的示數為 _，乙電表的示數為 _第 15 題圖第 16 題圖16. （2017 臨沂）在如圖所示電路中，R= 15Q,R2= 10Q閉合開關后電流表的示數為 0.3 A，則電源電壓為 _ V,通過R的電流是_ A.17. （2017 江西）如圖所示，閉合開關 S,兩電流表示數之比為5 : 3,貝 UR與F2兩端第 17 題圖18. （2017 十堰）如圖所示電路，電源電壓保持不變，滑

8、動變阻器最大阻值為20 Q .閉合開關 S,當滑動變阻器滑片P移到a端時，電流表的示數為 0.75 A，此時電阻R兩端 的電壓為_V;當滑動變阻器滑片P移到b端時，電流表的示數為 1.25 A 則電源電壓為 _ V,電阻R的阻值為 _Q.第 18 題圖19. （2017 龍東）導體A和B在同一溫度時，通過兩導體的電流與其兩端電壓的關系如圖所示，則由圖可知導體A的電阻為 _Q;如果將A和B并聯后接在電壓為 1.0 V 的的電壓之比U:U=，電阻之比R:艮=_10電源兩端，則通過A和B的總電流為 _ A.20. （2017 北京）（6 分）如圖所示，電源兩端電壓U保持不變，電阻R的阻值為 6 Q

9、,電阻R2的阻值為 18 Q 當開關 S 閉合時，電壓表示數為3 V 求：（1）電流表的示數I；（2）電源兩端的電壓UI-1 I-1 I- -第 20 題圖21. （2017 衡陽）（4 分）小林用一個電流表和一個阻值為10 Q 的電阻 R）來測定未知電阻 R 的阻值，設計了如圖所示的電路，在只閉合S 的情況下，電流表的示數為 0.6 A ;再同時閉合 S、S 時，電流表的示數為 0.9 A，電源電壓不變，求：（1）電源電壓；（2）電阻R的阻值.-1-S|第 21 題圖22. （2017 天津）（6 分）如圖甲所示的電路中，定值電阻R為 10為滑動變阻器，11電源電壓保持不變閉合開關S 后，滑

10、片P從b端移動到a端的過程，電壓表示數U與電流表示數I的關系圖像如圖乙所示求:12（1）電源電壓；（2）滑動變阻器的最大阻值.直擊中考1. （2017 陜西）如圖甲所示，電源電壓恒為 6 V,R為熱敏電阻，其阻值隨溫度變化如A.圖甲中的F0有保護電路的作用B. 溫度升高時，電壓表的示數會變小C. 溫度為 40C時，電流表的示數為0.2 AD. 溫度降低時，電壓表與電流表示數的比值變小2. （2017 齊齊哈爾）如圖所示，定值電阻R= 5Q，定值電阻F2= 10Q,當開關 S、Si均閉合時，兩電壓表示數之比U: Uz=_.若將圖中電壓表）、迫換成電流表囤、，開關S閉合，S斷開時，兩電流表示數之比

11、丨1:丨2=_第 22 題圖圖乙所示，R是阻值為的是（13第 2 題圖3. （2017 淮安）如圖所示電路，電源電壓恒定，R= 20Q,R2= 10Q,當 Si閉合，S、S3斷開時，電流表的示數為0.6 A，電源電壓為 _V;當 S2閉合，Si、S3斷開時，電流表示數為 _A,當 Si、S3閉合，S2斷開時，電流表示數為 _ A.4. （2017 南寧二模）如圖甲所示的電路中，電源電壓不變，R為定值電阻.閉合開關 S,將滑動變阻器R2的滑片P從a向b移動的過程中，電壓表和電流表的示數變化情況如圖乙 所示，則該電路中的電源電壓為 _ V,R的阻值為_Q.當滑動變阻器的滑片P在中點時，兩電表的示數

12、對應于圖乙中的 _ 點（選填“A” “B”、“C”、“D”或“E”）.第 4 題圖第 3 題圖甲14答案基礎訓練1. C2. C【解析】分析電路圖可知：滑動變阻器和電阻串聯在電路中，電壓表測量滑動變阻器兩端的電壓當滑片向右移動時，滑動變阻器接入電路中的阻值變小，導致電路中 的總阻值變小，根據歐姆定律可知，通過電路中的電流變大，即電流表示數變大；由于滑 動變阻器連入電路中的阻值變小，根據串聯分壓可得：滑動變阻器分壓變小，故電壓表的 示數變小，C 正確.故選 C.3. A【解析】由電路圖可知，定值電阻R和滑動變阻器R2串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流；當稱得的重物越重時，即

13、壓力F增大時，R2接入電路的電阻變大，電路中的總電阻變大，由歐姆定律公式1=昔可知，電路中的電流變小，即電流表的示數變小，B 錯誤；由公式IR可知，定值電阻R兩端的電壓變小，串聯電路總電壓等于各分電壓之和，滑動變阻器兩端的電壓變大，即電壓表的示數變大，A 正確；當壓力增大時，滑片向下移動，滑動變阻器接入電路的電阻增大，電路總電阻增大，電流 表示數減小，即電流表示數變化與電阻成反比，此時表盤刻度不均勻，C 錯誤；將電壓表和電流表位置互換，滑動變阻器F2與電流表并聯，R2被短路，電壓表串聯在電路中，不管滑片P怎么移動，電流表的示數都是0，電壓表的示數接近電源電壓，此時電子秤不能正常使用，D 錯誤.

14、故選 A.154. D【解析】由電路圖可知，電阻R與滑動變阻器R2串聯，電流表 廠，測電路電流，電壓表 斤測電源電壓，電壓表出測滑動變阻器R2兩端的電壓，由電路圖可知，滑片向右移 動時，滑動變阻器R接入電路中的阻值變大，電路總電阻變大，電源電壓不變，由歐姆定 律可知，電路電流變小，即電流表示數變小，A 錯誤；定值電阻R兩端的電壓變小，由串聯電路的電壓規律可知，滑動變阻器兩端的電壓增大，即電壓表示數增大，B 錯誤；電壓表示數與電壓表O示數的差值等于定值電阻R兩端的電壓，定值電阻R兩端的電壓 是變小的，C 錯誤；電壓表心示數與電流表示數的比值等于電路中的總電阻，總電阻是變大的，D 正確.故選 D.

15、U20 V5. B【解析】R=I= iy = 20Q;當導體兩端的電壓變?yōu)?5 V,電阻不變，還是 20U5 V,Q ;此時通過導體的電流I =一 7 亍=0.25 A .故選 B.R20L26. B【解析】由題圖可知，開關閉合后 Li、L2串聯，通過它們的電流相等，D 錯誤；電壓表測量 Li兩端的電壓，所以 Li兩端的電壓是 1.5 V, A 錯誤，B 正確；L2兩端的電壓為4.5 V 1.5 V = 3 V，根據串聯電路電壓特點可知R：艮=U： Ua= 1 : 2, C 錯誤.故選 B.7. C【解析】由題圖可知，當甲兩端的電壓為0.5 V 時，通過它的電流為 0.1 A , A錯誤；當乙

16、兩端的電壓為U乙=2.5 V 時，通過乙的電流為I乙=0.5 A,由I=昔得，R乙=UrRI乙題圖可知，甲兩端的電壓為U甲 i= 1.5 V，乙兩端的電壓為U乙 i= 0.5 V，串聯電路兩端的總電壓等于各用電器兩端的電壓之和，U串=U甲 i+U乙 i= 1.5 V + 0.5 V = 2 V, C 正確；將甲、乙并聯，各支路兩端的電壓相等，當電壓為1 V 時，由題圖可知，通過甲的電流為I甲 2= 0.2 A,I乙 2= 0.4 A,并聯電路中干路電流等于各支路電流之和，I=I甲 2+I乙 2= 0.22.5 V0.5 AQ, B 錯誤；將甲、乙串聯，串聯電路各處電流相等，當電流為0.3 A

17、時，由16A+ 0.4 A = 0.6 A , D 錯誤.故選 C.8. A【解析】由電路圖可知，滑動變阻器R2與定值電阻R串聯，電流表測電路中的電流，根據電阻的串聯和歐姆定律分別表示出兩種情況下電源的電壓，根據電源電壓不變得出等式求出滑動變阻器的最大阻值，進一步求出電源的電壓移動滑動變阻器F2的滑U片P到最右端b時，F(xiàn)=R= 10Q,由I=呂可得，電源的電壓：U=|iR= 0.6 Ax10Q=F6 V,移動滑片P到最左端a時，F(xiàn)2接入電路阻值最大，電源的電壓：U= l2（F+F2） = 0.2 AX（10Q+艮），因電源電壓保持不變，則 6 V = 0.2 AX（10Q+RO解得：F2= 2

18、0Q. 故選 A.9.B【解析】由題圖可知，兩電阻并聯，角測通過F的電流，包測通過干路的電流，再分析乙、丙圖可知，的示數為 1.5 A ,的示數為 0.5 A，則通過F2的電流，|2=IIi= 1.5 A 0.5 A = 1.0 A，根據串聯電路中電流和電阻成反比的特點可知R: Ra=12:I1=1.0 A : 0.5 A = 2 : 1.故選 B.10. 正比 反比【解析】歐姆定律的內容：導體中電流，跟導體兩端的電壓成正比，跟導體的電阻成反比，電壓是外因，電阻是內因.11. 變大 變小 【解析】由題圖可知，滑動變阻器與定值電阻串聯，當滑動變阻器的滑片向左移動時，滑動變阻器連入電路中的電阻變小

19、，而電源電壓不變，由歐姆定律I=R可知，電路中的電流變大，即電流表的示數變大，而定值電阻的阻值不變，所以定值電 阻兩端的電壓變大，由于串聯電路具有分壓作用，滑動變阻器兩端的電壓變小，即電壓表的示數變小.12. 減小 增大 【解析】據題圖可知，R和F0串聯，電流表測量的是電路電流，而17電壓表測量的是光敏電阻R兩端的電壓，由于R的阻值隨著光照強度的減小而增大，閉合開關 S 后，煙霧遮擋程度變大，即光照強度減小，所以R的阻值變大，由于 R）不變，根據UI=可知，電路電流減小，故電流表示數減??；對于R來說，其兩端電壓Ub=IR0,由F+ K）18于F0不變，I減小，所以Ub減小，由于總電壓不變，根據

20、串聯分壓原理，所以R兩端的電壓會增大，故電壓表示數增大.13. 電壓表 變大 【解析】由題圖知電壓表測電源電壓，電源電壓不變，所以電壓表的示數不變；當滑片P移至左端時，斷開電鍵 S,電壓表仍測電源的電壓，即電壓表的 示數不變；而此時F支路斷路，電路中總電阻變大，電流表只測通過滑動變阻器的電流， 所以電流表心的示數變小，故電壓表示數與電流表示數的比值將變大.14. 1：11：2【解析】根據串聯電路中電流處處相等，因此通過兩電阻的電流相等，電流之比為 1 : 1；根據串聯電路分壓原理可知，它們兩端電壓之比等于電阻之比：UUR10Q1=Fb=20Q=2.15. 1 A 5 V【解析】當閉合開關后，兩

21、電表均有示數且保持穩定，根據電路分析可知，甲表為電流表，乙表為電壓表，電阻R和F2并聯，故電壓表乙的示數為電源電壓5V;電流表甲測經過R的電流I1=U= = 1 A.R5Q16. 3 0.2 【解析】由題圖可知，R與R并聯，電流表測通過F2的電流，并聯電路各支路兩端的電壓相等，電源電壓U=U=U2=|2F2= 0.3 AX10Q= 3 V;通過R的電流17. 1：13：2【解析】分析電路可知：R 和 R 并聯連接在電路中，根據并聯電路中各支路兩端電壓相等的規律可得，R 和 R 兩端電壓之比為 1 : 1;由圖中兩電流表示數之比可得出，|1:12= 2 : 3,由于并聯電路中通過各支路的電流與其

22、電阻成反比，所以R和 R 電阻之比為 3 : 2.18. 0 15 30【解析】當滑片P在a端時，R被短路，R兩端的電壓為零；此時滑3 V15Q=0.2 A.19動變阻器的電阻為最大值20Q，則電源電壓U=IR滑=0.75 AX20Q= 15 V ;當滑片P20移到b端時，R與R并聯，電流表測量干路中的電流，貝 U 通過R的電流為IR=I I= 1.25U15 VA 0.75 A = 0.5 A，貝UR的阻值為R=I= 30Q.1 RU.5 AUA1.5 V19. 5 0.3【解析】由題圖可知，在A點，UA= 1.5 V,IA=0.3 A,所以 R=-=IA0.3 AUB2.0 V=5Q,在B

23、點，UB= 2.0 V ,IB=0.2 A，所以R= = 10Q.并聯在 1 V 的電源IB0.2 AU1 VU兩端，根據歐姆定律，經過R的電流為IA= 0.2 A,經過RB的電流為IB =R 5QR1 V=石一 =0.1 A，并聯電路，總電流等于各支路電流之和，故總電流為I總=IA+|B =0.2 A + 0.1 A = 0.3 A.U3 V(1)1=R= 6=0.5 A(2)U2=IR2=0.5 AX18Q =9 V1=U+U2= 3 V + 9 V = 12 V21. (4 分)解：(1)電源電壓U=10=IOR=0.6 AX10Q= 6 V(2)閉合開關 S、S 時，兩電阻并聯，根據并

24、聯電路分流特點可知，通過R 的電流 lx=l一10= 0.9 A 一 0.6 A = 0.3 A20. (6分）解：當開關 S 閉合時，等效電路如解圖所示第 20 題解圖21R的阻值R=|U=03VT= 20Qlx0.3 A2222. (6 分)解：當滑動變阻器滑片P移動到a端時，電路為R的簡單電路，電路中的電流為 0.6 A電源電壓為：U=IiR= 0.6 AX10Q= 6 V(2)當滑動變阻器滑片P移動到b端時，滑動變阻器接入電路中的阻值最大，由題圖乙知滑動變阻器的最大阻值為：直擊中考1. D【解析】如果電路中只接熱敏電阻時，當溫度較高時，熱敏電阻的電阻很小，可能導致電路中電流過大，損壞電

25、路元件，所以R0有保護電路的作用，A 正確；溫度升高 時，熱敏電阻的阻值減小， 電路中的總電阻減小， 根據歐姆定律可知， 電路中的電流增大， 根據U= IR可得，定值電阻兩端電壓增大，電源電壓保持不變，根據串聯分壓的原理，則熱敏電阻兩端電壓減小，即電壓表示數減小，B 正確；溫度為 40C時，電路中的總電阻是R總=R0+R熱敏=10Q+ 20Q= 30Q,則電流表的示數是I= 0.2 A , C 正確;R總30Q電壓表測量熱敏電阻兩端電壓，電流表測量電路中的電流，根據R=學可得，電壓表與電流表示數的比值是熱敏電阻的阻值，而溫度降低時熱敏電阻的阻值增大，所以兩表示數的比值增大，D 錯誤.故選 D.

26、2.1：21：2【解析】當開關 S、Si均閉合時，兩電阻串聯，電壓表 測量電阻R兩端電壓，電壓表測量電阻R兩端電壓，根據串聯分壓原理可知:若將兩電壓表換成電流表，當S閉合，S斷開時，此時電路為并聯電路，電流表 測量通過R的電流，電流表包測量通過R的電流，根據并聯分流原理可知，電壓一定時，兩電流表示數與其所測電阻成反比，電阻之比為2 : 1，因此電流表示數之比為1 : 2.UR 5Q1U2=盲10Q =2；233. 60.2 0.9【解析】當 S 閉合，S2、S3斷開時，電路中電流表與R2串聯，則電源電壓U=IR2= 0.6 AX10Q= 6 V;當 S2閉合，Si、S3斷開時，電路中R和 R

27、串聯，這U6 V時電流表示數1= 0.2 A ;當 Si、S3閉合，S2斷開時，電路中RR十 Z 20Q十 10Q4. 6 10B【解析】由電路圖可知，當滑片P在a端時滑動變阻器全部接入，R與 R 串聯，則電路中電流最小，由圖像可知此時電路中的電流Ia= 0.2 A , R 兩端的電壓U=4 V,由1=R可得：R=-4- = 20Q;因串聯電路中總電壓等于各分電壓之和,RIa0.2 A所以，電源的電壓：U= laR+U= 0.2 AXR+ 4 V，當滑片P在b端時，滑動變阻器沒有連入電路，電壓表示數為零，由圖像可知這時電路中電流為Ib= 0.6 A,貝UU=IbR= 0.6AXR，聯立解得：R

28、= 10Q,U= 6 V ;當滑動變阻器的滑片P在中點時，則滑動變阻器連入電路的阻值為：R/= 2 艮=2X20Q= 10Q,根據串聯電路的規律及歐姆定律，則電流表的示數為：I=R十R =10畀10Q= 0.3 A 由圖像可知：電流表示 數為 0.3 A時對應的點是B與R并聯，電流表測干路電流，它的示數為I干=IRi十IR2=6 V20Q6 V10Q0.9 A.24可變電阻引起的動態電路分析專練（南寧 3 考、欽州 2016.8、北海 2014.11、防城港 2 考）1. （2015 泰州）如圖所示的電路，電源電壓不變閉合開關，滑動變阻器的滑片向右移動的過程中，電流表與電壓表示數變化的情況分別

29、是（）第 1 題圖A.變小不變 B. 變大變小25C.變大變大 D. 變大不變262. （2017 北京）如圖所示的電路中，電源兩端的電壓保持不變，R 為定值電阻閉合開關 S,在滑動變阻器的滑片P向右滑動的過程中，關于電壓表和電流表的示數變化，下列四個選項中，判斷正確的是（）A. 電壓表、電流表示數均變大B. 電壓表、電流表示數均變小C. 電壓表示數變大、電流表示數變小D. 電壓表示數變小、電流表示數變大3.（2015 大慶）如圖是一種可測定油箱內油面高度的裝置,變阻器，它的金屬滑片是杠桿的一端，油量表由電流表改裝而成，通過兩只電表的示數變R是定值電阻，R是滑動第 2 題圖27均能發光（假設燈

30、絲電阻不變），此時，將滑動變阻器的滑片P向右移動，則化可以反映油面的高度變化.關于此裝置的工作原理，下列說法中正確的是A.當油面高度升高時,油量表示數減B.當油面高度升高時,電壓表示數增大C. 當油面高度降低時, 油量表示數增大D.4. （2017 安徽）如圖所示，滑動變阻器的滑片P處于中間位置，閉合開關S, 兩個燈泡當油面高度降低時,第 3 題圖第 6 題圖28第 4 題圖A. Li和 L2都變亮 B. Li變暗，L2變亮C. Li變亮，L2變暗 D. Li和 L2都變暗5. （2017 黔南州）如圖所示電路中，電源電壓不變，R為滑動變阻器閉合開關 S 后,在滑片P向右移動的過程中，下列說法

31、正確的是（）A. 電流表1L 的示數變大，燈泡變亮B. 電壓表 C 啲示數不變，電路的總電阻變大C. 電壓表的示數不變，燈泡的亮度變暗D. 電流表的示數變小，電壓表的示數變大6. （2017 大慶）某興趣小組為了研究電子溫控裝置，連接成如圖所示電路，R為熱敏電阻，熱敏電阻的阻值隨溫度的升高而減小，閉合開關，當溫度降低時，下列說法中正確的是（）A. 電壓表1和電流表，示數均變大29B. 電壓表1和電流表工示數之比不變C. 電壓表匕；和電流表二；的乘積不變D. 電壓表變化量和電流表變化量之比不變7. （2015 東營）如圖所示的電路中，電源電壓保持不變，閉合開關S,將滑片P向左移動，電壓表示數 _

32、（選填“變大”、“變小”或“不變”），電流表示數 _ （選填“變大”、“變小”或“不變”）答案1. D【解析】滑動變阻器與電阻串聯，電流表測串聯電路電流，電壓表測電源兩端電壓，當滑動變阻器的滑片向右移動時，變阻器接入電路的電阻變小，電路中總電阻變小，電源電壓不變，電路中電流變大，電流表示數變大；電壓表測量的是電源電壓， 保持不變.故 選 D.2. C【解析】開關閉合后，兩電阻串聯，電壓表測R兩端的電壓，電流表測電路中的電流；滑片P向右移動時，接入電路中的電阻變大，電路中的總電阻變大，因為丨=R所以電路中的電流變小，即電流表的示數變??；因為U=IR,所以定值電阻R兩端的電壓變小，因為串聯電路中總

33、電壓等于各分電壓之和，所以滑動變阻器R兩端的電壓變大，即電壓表的示數變大.故選 C.3. B【解析】由電路圖知，R與R串聯在電路中，油量表相當于串聯在電路中的電流表當油箱內油面升高時，浮子上升，滑片下移，滑動變阻器接入電路的電阻變小，電路的總電阻變?。桓鶕?jù)歐姆定律可知，電路中的電流變大，即油量表的示數變大；根據U30=IR可知，R兩端的電壓變大，即電壓表的示數變大，反之相反.綜上所述，故選B.4. B【解析】將滑動變阻器的滑片P向右移動時，滑動變阻器接入電路中的電阻變大，因此電路總電阻變大，由歐姆定律可知，電路中的總電流變小，燈泡Li兩端的電壓變U2小，Li的電功率變小，因此 Li變暗；L2兩

34、端的電壓變大，由P= 知，L2的電功率變大，L2R變亮.故選 B.5. B【解析】因為電源電壓不變，而電壓表測電源電壓，所以電壓表的示數不變，D錯誤；因為并聯電路中各支路獨立工作、互不影響，所以燈泡兩端的電壓和通過的電流不變、實際功率不變，燈泡的亮暗程度不變，A、C 錯誤；滑動變阻器的滑片P向右移動時，接入電路中的電阻變大，總電阻變大，B 正確.故選 B.6. D 【解析】由電路圖可知，R與R并聯后與 R）串聯，電壓表測R兩端的電壓，電壓表 測R或F2兩端的電壓，電流表測干路中的電流.當溫度降低時，R增大，電路中的總電阻變大，從而使電路中的總電流減小，即電流表示數變小，定值電阻R）兩端的電壓變

35、小，即電壓表迫變小，A 錯誤；電壓表 和電流表示數之比等于R與艮并聯后的總阻 值，由于R不變，R增大，故并聯后的總阻值變大，即：電壓表和電流表 示數之比變大，B 錯誤；電壓表-:冷示數是減小的，電流表-示數也是減小的，故二者的乘積也是減小的，C錯誤；電壓表變化量和電流表變化量之比等于定值電阻R）的阻值，由于R）阻值是不變的，所以其比值是不變的，D 正確.故選 D.7. 變小變大【解析】擊文中 卅|J淆片向_變阻器按入號篇番 _ 電路中盒愁動 屯路中電nil十屯源電壓車變的屯施口電流表*燈迫兩+卩尸卩一嘰滑動?xùn)俗杵?電壓|示我|燈意電端也壓|收汾怎 丙端電壓丁 表示敕阻不變壓不變31開關開閉引起

36、的動態電路分析專練（欽州 2014.8、北海 2 考）1. （2015 臺州）如圖所示電路，下列有關說法正確的是（）A.斷開 S,通過 Li的電流比 L2大B.斷開 S,通過 Li與 L2的電流一樣大C. 閉合 S, Li和 L2都會亮D. 閉合 S, L2會更亮2. （2017 長春）如圖所示的電路中，電源兩端電壓恒定，將滑片置于滑動變阻器的中32點，當開關 Si閉合，S2斷開時，電壓表和電流表示數分別為U、丨1,當開關 S、S2都閉合時，電壓表和電流表示數分別為U、丨2,則（）3.（2015 上海）在如圖所示的電路中，電源電壓保持不變.當電鍵S 從斷開到閉合時,電路中（）A. 電流表的示數

37、變小，電壓表的示數變小B. 電流表的示數變小，電壓表的示數變大C. 電流表的示數不變，電壓表的示數變小D. 電流表的示數不變，電壓表的示數變大4.（2017 鄂爾多斯）如圖所示的電路中，R、R2為定值電阻，電源電壓不變，閉合開關Si、S2,兩表均有示數，若閉合開關Si,斷開開關 S2,則（）A. 電流表的示數變小，電壓表與電流表示數之比變小B. 電流表的示數變大，電壓表與電流表示數之比變小C. 電壓表的示數變小，電壓表與電流表示數之比不變A.UU2B.U=UC.liVI2D.第 2 題圖第 3 題圖IiI233第 4 題圖第 5 題圖D. 電壓表的示數變大，電壓表與電流表示數之比變大345.
