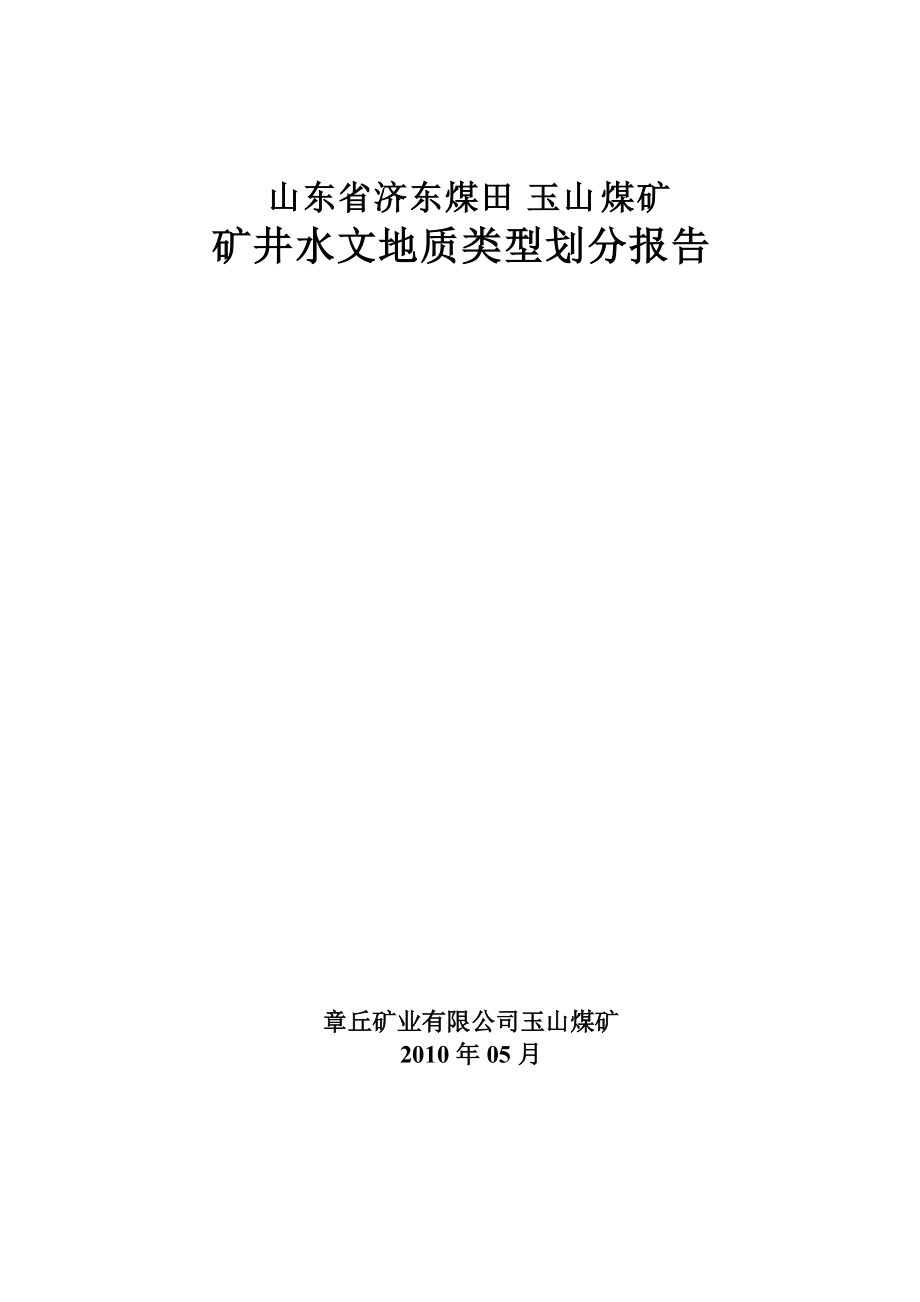

山東省濟東煤田玉山煤礦礦井水文地質類型劃分報告

1、山東省濟東煤田玉山煤礦礦井水文地質類型劃分報告章丘礦業有限公司玉山煤礦2010年05月山東省濟東煤田玉山煤礦礦井水文地質類型劃分報告編寫單位：山東省地質礦產勘查開發局第五地質大隊項目負責：楊仁忠 編 寫 人：楊仁忠 唐正睿 夏學生審 查 人：周紹智 曹啟亮 李振峰總工程師：周紹智隊 長：趙長河報告提交單位：章丘礦業有限公司玉山煤礦報告提交時間：2010年05月目 錄前 言1第1章 礦井基本概況11.1 礦井所在位置、范圍11.2 礦井四鄰關系21.3 自然地理31.4 氣象、水系3第2章 以往地質和水文地質工作評述42.1 礦井地質工作42.2 礦井水文地質工作4第3章 井田水文地質條件53.

2、1 區域水文地質條件53.2 含水層分布規律和特征53.3 隔水層分布規律和特征7第4章 礦井充水因素分析74.1 地表水系74.2 含水層與隔水層84.3 斷層的含、導水性104.4 各含水層的補給條件及水力聯系134.5 井田及周邊老空區水分布狀況14第5章 礦井涌水量的構成分析145.1 涌水量的構成145.2 礦井涌水情況145.3 主要突水點位置、突水量及處理情況15第6章 礦井開采受水害影響程度評價166.1 礦井開采水害影響程度166.2 礦井水害分析166.3 水害的防治措施17第7章 礦井防治水工作難易程度評價187.1 防治水措施187.2 防治水工作難易程度19第8章 礦

3、井水文地質類型劃分198.1 劃分依據198.2 礦井水文地質類型20第9章 礦井水文地質類型劃分及防治水工作建議21附 圖 目 錄順序號 圖號 圖 名 比例尺1 1 山東省濟東煤田玉山煤礦水文地質圖 1：5000前 言為加強煤礦的防治水工作，防止和減少水害事故，保障煤礦職工的生命安全，根據安全生產法、礦山安全法、國務院關于預防煤礦生產安全事故的特別規定、煤礦防治水規定等法律、法規要求，受章丘礦業有限公司玉山煤礦委托，山東省地質礦產勘查開發局第五地質大隊對章丘礦業有限公司玉山煤礦水文地質類型劃分報告進行編制。第1章 礦井基本概況1.1 礦井所在位置、范圍玉山礦區位于山東省章丘市曹范鎮境內，北距

4、309國道（濟南王村公路）3km，距膠濟鐵路棗園火車站14km，距章丘市政府駐地16km，距曹范鎮1km左右。有簡易公路通往棗園萊蕪公路（09公路）并與309國道（濟南王村）、106國道（濟南青島）及067公路（明水萊蕪）相連接，交通方便。詳見交通位置圖（圖1-1）。玉山煤礦位于章丘市的西南部，曹范鎮北部，行政區劃隸屬曹范鎮，東北距章丘市政府所在地明水鎮16km，極值地理坐標東經117°2338117°2537，北緯36°373636°3844。2007年1月省國土資源廳下發的采礦許可證號：采礦許可證證號為3700000720014，有效期3年（2007

5、年1月至2010年1月）。魯國土資字2006328號文批準的井田邊界由10個拐點圈定，拐點坐標見表1-1，井田面積約3.549km2。圖1-1 交通位置示意圖表1-1 礦區范圍拐點坐標表點號XY點號XY14057320.0020535230.0064055535.0020536037.0024056850.0020535280.0074055535.0020538185.0034056850.0020535660.0084056740.0020537430.0044055236.0020535437.0094056657.0020536448.0054055216.002056006.0010

6、4057319.0020536631.00標高：+30-228m備注：采用北京54坐標系。1.2 礦井四鄰關系相鄰礦井有原于家埠煤礦、翟家莊煤礦和原高家埠煤礦，與本礦井屬同一水文地質單元，水文地質條件相似。相鄰礦井同時開采，同時長期疏水，使各含水層水位明顯下降，能夠起到了疏水降壓的作用。但是現在三個礦井全部閉坑，因此應該注意預防關井后的古空區積水但對本礦井煤層開采的潛在威脅。翟家莊煤井(原埠村公司一號煤礦)為設計3萬噸的小型礦井，以亭山斷層相隔，主采3、4、9、10-1煤層，3、4層煤已開采完畢，9、10-1煤也已開采飴盡，現已關閉。該礦與其南的玉山一號煤礦和其西的玉山三號煤礦為斷層相隔，屬同

7、一水文地質單元，水文地質條件相似。翟家莊煤礦開采下組煤礦井正常涌水量在80m3/h左右。其長期對各含水層疏水，已使各含水層水位明顯下降，對本礦開采下組煤起到了疏水降壓的作用。埠村煤礦為翟家莊煤礦的東鄰煤礦，目前開采3、4、9、10-1煤層，與本礦區亦屬于同一水文地質單元，水文地質條件也十分相似。埠村礦開采正常礦井涌水量在400m3/m，最大涌水量為600m3/m。其上下煤層的開采對本礦區各煤層的充水含水層同樣起到疏水降壓的作用。1.3 自然地理礦山地處丘陵區。井田內地勢西高東低，地面標高+130+247m，相對高差117m。井田西部分布兩座剝蝕殘丘：北為黃旗山、南為青旗山，標高分別為213.6

8、m、247.0m。1.4 氣象、水系本區屬北溫帶半濕潤大陸性季風氣候區，四季分明。年平均氣溫12.8，每年68月氣溫最高、平均2527，12月至翌年2月氣溫最低、平均-0.8-3.2。結冰期為12月至翌年3月，凍土深度1049。春夏季多東風、東南風，秋冬季多東北風、西北風、北風，最高風速18m/s。多年平均降水量610.4mm；降水集中在每年7、8月份。亭山水庫為井田內最大的地表水體，常年積水，水位標高最大值+134m。井田內無河流，地表沖溝發育，大氣降水徑流通暢。距離井田最近的河流為巴漏河，位于井田東部約5km，歷史最高洪水位+131.54m（1935年7月），最大流量900m3/s。第2章

9、 以往地質和水文地質工作評述2.1 礦井地質工作由于地質勘查程度低，鉆孔太少，所以礦山生產是按“邊采邊探，探采結合”的原則進行的。礦井建成投產后，礦井地質工作主要為巷探。在開拓和采準過程中，及時統計各類巷道和采區所見煤層厚度，編制相應的地質資料，用以指導礦井生產。2.2 礦井水文地質工作根據建井和生產實際情況，按照礦井水文地質規程要求，進行了礦井水文地質工作。對礦井涌水量進行了觀測和施工底板鉆孔進行，基本掌握了礦井涌水動態，底板的巖性組合、富水性、隔水層厚度, 以及采動條件下礦井充水水源、涌水補給途徑、各含水層之間的水力聯系；對掘進巷道和回采工作面積極開展了探放水、水情水害分析和預測預報工作，

10、在掘進時，嚴格執行“有疑必探，不探不掘”的原則，從而確保了礦井安全生產。第3章 井田水文地質條件3.1 區域水文地質條件玉山礦區位于濟東煤田的東南部。整個濟東煤田為一走向近東西，向北傾斜的水文地質單斜構造。東界為禹王山斷層（走向近SN，西升東降，落差在1000m左右）。禹王山斷層以東為侏羅系粉砂巖與砂質泥巖互層，導水性和富水性均較差，與煤田內各含水層基本無水力聯系。西至濟南以東，煤田走向長約80km。地層出露由南向北為前震旦系、寒武系、奧陶系灰?guī)r，組成中低山區，最高點標高800余米，構成煤田南部地表分水嶺。煤田中部為上二疊統地層組成的低山殘丘，多呈孤山分布，區內重要河流為小清河、巴漏河、繡江河

11、等水系，由南向北流入小清河，巴漏河只在雨季起排洪作用，常年多干涸，以上水系由南向北流入黃河。區內主要斷裂從東向西有：禹王山斷層、宋家莊、明水、文祖、亭山、郭店、臥牛山等斷層。這些斷層多呈NE及NW向，傾角在75°左右，將整個煤田切割為若干地塹、地壘塊段。其中明水?dāng)鄬訉?dǎo)水性強，并形成白脈泉、眼明塘等上升泉群，泉水匯成繡江河，水質清冽可口，現今由于工農業用水，大量超采地下水，導致泉水幾乎干涸。3.2 含水層分布規律和特征1、中奧陶統灰?guī)r含水層厚度大于800m左右，共分六段，其中頂部（第六段）厚約100m，含水豐富。其下的第五段多夾泥質灰?guī)r，厚約7080m，含水較小。第四段厚約100m，質

12、純，含水亦較豐富，第四段及以下灰?guī)r含水層對礦井生產無影響，故不贅述。奧陶系灰?guī)r在煤田南部廣泛出露，組成中低山區，直接接受大氣降水補給。其中第六段在歷城、平陵城西蘆及明水一帶巖溶裂隙較發育，地下水流向受構造制約，由西南向北東流動，在平陵城白谷堆、明水一帶形成上升泉群。奧陶系灰?guī)r含水層補給條件好，動儲量極為豐富，礦井開采下部煤層受其嚴重威脅。2、月門溝群太原組灰?guī)r含水層煤田內太原組含灰?guī)r六層，分別為徐家莊灰?guī)r、一灰五灰。徐家莊灰?guī)r厚6m10m，一般在8m左右，下距奧灰含水層20m左右，在構造發育地段兩者可直接接觸，因此徐灰與奧灰具有密切的水力聯系。徐灰上距煤10-1約30m左右，在構造破壞地段對其

13、開采影響較大。一灰五灰在煤田南部有隱伏露頭，淺部巖溶裂隙發育，接受第四系沙礫層水補給，為礦井的直接充水因素。向深部巖溶裂隙迅速減弱，對礦井生產影響較小。3、月門溝群山西組砂巖含水層山西組煤3、煤4頂板均發育中細粒砂巖，有時為粗砂巖，總厚30m左右，為裂隙承壓含水層，為煤3、煤4開采的直接充水含水層。4、第四系砂礫層含水層第四系廣布煤田內，厚度數米數十米，巖性主要為砂土、砂礫石、礫石等透水性好，直接接受大氣降水補給，是煤田內各含水層的重要補給水源。3.3 隔水層分布規律和特征1、二疊系下統山西組中上部：厚45m左右，多由粘土質頁巖、粘土頁巖及互層砂頁巖組成。2、上石炭統太原組（C2-P1yT）五

14、灰層位上下：厚25m左右，為砂質頁巖、頁巖、泥巖等組成。3、太原組（C2-P1yT）四灰之上，厚17m左右，砂質頁巖為主。4、太原組煤10-1之上，厚9m左右，砂質頁巖組成。5、中石炭統本溪組徐家莊灰?guī)r與奧灰之間，均為鋁土巖、砂質頁巖，以鋁土巖為主。煤4其底板距離五灰的頂板25m，其中有泥巖、泥質粉砂巖隔水，對煤層開采影響不大。煤層頂板距離石盒子組砂巖裂隙含水層50m左右，期間夾泥巖隔水層多層。以上煤系地層中的各含水層之間均有不透水層或弱透水層隔開，所以在巖層正常的情況下，上下含水層水力聯系較弱。第4章 礦井充水因素分析4.1 地表水系玉山煤礦位于濟東煤田西南部，井田屬丘陵地貌，地勢西高東低；

15、井田內除北部有一處小水庫外，地表無大的水系，沖溝較發育，徑流條件好。亭山水庫常年有水，附近各煤井抽出的地下水，全部排人該水庫。4.2 含水層與隔水層本礦區主要可采煤層有4層，即3、4、9、10-1層煤。3、4層煤已開采完畢，目前開采9、10-1層煤，3、4層煤位于山西組，直接充水含水層為3、4層煤頂?shù)装迳皫r，9層煤直接頂板為一灰，二灰和一灰相距1015m，9煤開采亦可影響到二灰，因?yàn)?、10-1層煤開采的主要充水含水層為一灰和二灰。9煤底板尚發育一至數層薄層中細粒砂巖，含水微弱，對礦井生產無影響。對礦井生產有間接影響的含水層尚有：第四系砂礫層、徐家莊灰?guī)r、奧陶系灰?guī)r。對以上直接充水含水層及間接

16、充水含水層特征，各含水層之間隔水層隔水性能敘述如下：（一）直接充水含水層1、山西組砂巖含水層為3、4層煤開采的直接充水含水層。山西組含砂巖層較多，其中3煤頂板發育一至數層中細粒砂巖，有時為粗砂巖，總厚度在20m左右，裂隙較發育，為裂隙承壓含水層，與3煤相距05m，間隔粉砂巖或泥巖，礦井生產開采3層煤時，涌水量一般在2030m3/h。涌水較為穩定。該層砂巖在淺部露頭接受第四系砂礫層水補給。3、4煤層之間亦發育一至數層中細粒砂巖，裂隙較發育，為裂隙承壓含水層，厚度可達10余米，亦是3、4煤開采的直接充水含水層。2、第一層石灰?guī)r含水層為9煤頂板，在本區厚3.004.50m，一般在3.88m左右，據鄰

17、區抽水資料，水質類型為SO4Cl-CaMg型水。一灰含水層單位涌水量在0.0026.49L/s·m，滲透系數1.5618.31m/d，富水性極不均勻，可由弱含水層變化強含水層。在本礦區于家埠、宋家埠、玉山煤礦均開采10-1層煤，礦井涌水量一般在3060m3/h，由于礦井生產，目前該含水層水位已降至-100m左右水平。3、第二層石灰?guī)r含水層位于9層煤之上，下距9煤12m左右，灰?guī)r厚1.303.60m，一般在2.50m左右，巖溶較發育，鉆孔揭露該層灰?guī)r均有不同程度的漏水現象。含水性中等至較弱，目前礦井以開拓至-220水平，頂板巖溶水已基本疏干，因此對9煤開采無充水危害。（二）間接充水含水

18、層1、第四系砂礫層含水層廣布于礦區范圍內，厚度015m，為沖積洪積物，中下部為砂礫石層，為孔隙含水層，直接接受大氣降水補給，含水豐富。該含水層可通過煤系中各含水層露頭及構造帶補給煤系各含水層，故對礦井涌水有間接影響。2、本溪組徐家莊灰?guī)r位于煤10之下，上距煤10-1平均 35m左右，下距“奧灰”20m左右。厚6.0010.26m。巖溶裂隙發育，富水性中等到強。開采煤10-1時，由于水壓及底板采動影響，在隔水層較薄或構造薄弱帶，可能造成底板突水；為煤10-1開采的間接充水含水層。目前水位標高約+50m左右。原玉山一號煤礦，在開采煤10至-90m巷道時，曾遇斷層發生“徐奧水”突水，淹沒礦井事件，因

19、此應引以為戒。3、奧陶系灰?guī)r含水層奧陶系灰?guī)r為煤系基底。據區域資料，其厚度在800m左右，其上部層段巖溶裂隙發育，富水性極強。本區奧灰上距徐灰20m左右，在構造破壞地段，兩者水力聯系密切。對開采太原組下部煤層，尤其是10-1層煤危害較大。（三）隔水層以上各含水層間都有粉砂巖、泥巖等隔水層。五灰頂板有一層海相泥巖，局部相變?yōu)榉凵皫r，厚度達10余米，全區穩定，隔水性良好。因此，山西組裂隙砂巖水與其下的太原組灰?guī)r含水層無水力聯系。太原組各薄層灰?guī)r之間，也夾有粉砂巖、泥巖等隔水層，正常情況下其相互之間無水力聯系。一灰至10-1煤，平均厚約30m，為主要隔水巖層，因此一灰對10-1煤開采影響并不大。4.

20、3 斷層的含、導水性區內控制性斷層以近SN向?yàn)橹?，玉山煤礦井下揭露的斷層也多呈近SN向，少量NW向和NE向斷層。據井下揭露斷層資料，近SN向斷層一般含水性較差，導水也微弱。但本礦區斷層均為張性斷層，局部斷層的不導水并不能說明斷層的導水性。玉山煤礦10-1煤層-90m水平巷道突水充分說明了這一點。斷層的導水性是本礦區生產過程中需要慎重研究的一個重要課題。因?yàn)楸揪锏靥帩?jì)東煤田東南部，其東側的明水?dāng)鄬蛹礊橐粭l區域性導水大斷裂。礦區構造復雜，斷裂構造發育，褶皺也較緊閉。斷層對礦井充水的影響，取決于斷層的性質，力學特點，規模、展布方式，斷層兩側的巖層的巖性特點及水文地質狀況等。斷層本身是非均質的，在其

21、形成過程中可能經歷多期活動，斷層的力學性質因此也會變得極為復雜，斷裂帶或斷面特點可能具有多變性，因而斷層的導水性、富水性可能具有很大的差異。一般的規律是，在不同方向的斷裂構造交匯部位，易形成構造破壞帶，巖石破碎帶內裂隙較多且大，導水性和富水性較強，但如果斷裂帶內的空隙已被細粒物質填充或膠結較牢固，則導水性和富水性較弱。在斷層兩盤為塑性巖層如泥巖、粉砂巖、砂質泥巖、鋁質泥巖等，破碎帶很窄或不發育，其導水性可能較差。因此，斷層的導水性要據具體情況做具體分析，而且，對某一具體斷層的不同部位的導水性也應做出不同的判斷，以便比較準確地掌握斷層的導水情況，從而指導安全生產。本礦區范圍內，對斷層的導水性尚未

22、進行過系統的水文地質研究。由于礦井開采會破壞地下水的平衡，從而導致斷層的導水性發生改變，原來不導水的斷層可能成為導水?dāng)鄬?，?duì)此問題應引起足夠的重視。在礦井采掘過程中要堅持有疑必探，先探后掘的原則。對過斷層的巷道，要先查明斷層的具體位置及其含、導水性，必要時超前對斷層帶進行預注漿加固式調整開拓布置避開斷層帶。本礦區及鄰區各礦，井下實際揭露斷層資料表明，斷層帶揭露處不靠近含水層時，一般較干燥無水；揭露處遇弱含水層（如砂巖含水層），則斷層兩側附近有少量淋水現象，如果水源不足，則很快就會淋干；揭露處與對盤較強含水層對接或相距較近時，則由于采礦影響可能導致井下突水。原玉山一號煤礦，2001年開采煤10-

23、1時，F(xiàn)4斷層的次生斷層（F5）曾發生了斷層導水，使礦井被淹停產，后經礦山努力，最終采取注漿堵水成功，并于2002年重新恢復生產。以此看來井田范圍內的小斷層導水的可能性也是有的，生產開拓時要應密切注意小斷層的導水情況，不能忽視。本礦井構造發育，存在小駝溝向斜和玉山向斜，褶皺軸部應力集中，裂隙發育，巖石破碎，存在水害威脅。原玉山煤礦井下揭露情況：玉山向斜軸向總體近SN，其東翼走向NE，西翼走向NW，底部平緩處寬約30m，2004年施工采區水倉泵房（位置距離底部向上25m）采用1m厚的料石墻、22#礦用工字鋼支護，根據施工現場情況，該處有淋水現象，頂板裂隙發育、破碎，壓力集中。礦井向斜軸部施工兩個

24、探水孔，兩個鉆至垂深8m左右時，涌水量均達到了50m3/h，由于該向斜向北傾伏，向北部變深，水壓變大，對開采影響也變大，現在正常掘進時有底板滲水現象，因此該處地下水豐富，受承壓水威脅較突出。根據向斜東翼巷道揭露，向斜底部附近構造較集中，壓力大，小斷層多，頂板破碎，易冒落。礦井西部呈南北走向的宋家埠斷層，傾向東，傾角70°，為正斷層，東盤（上盤）下落60-80m。斷層切斷石炭二疊系及基底奧陶系，斷層規模較大，是開采各煤層的主要導水、充水因素，除留設足夠?qū)挾鹊姆浪Ｗo(hù)煤柱外，在各煤層開采接近斷層時需嚴加防范。在開采各煤層時要堅持“逢掘必探，不探不掘”的原則。由此看來斷層導水是本礦井存在突

25、水的最大隱患，在生產過程中要密切注意斷層導水，加強探防工作，防止類似淹井情況再度發生。根據上述實際資料分析，本礦區斷層含、導水性主要取決于斷層本身的自然狀態，與強含水層的相互關系以及采礦活動的影響，存在如下規律：（1）斷層帶在自然狀態下本身致密無水，具有一定的隔水性能，當揭露處皆為非含水層地層相接觸，遠離強含水層（大于安全隔水層厚度）時，則此處斷層帶多是封閉的，處于隔水狀態，即不含水也不導水。當揭露處遇弱水層（如砂巖含水層）時，則此處斷層含、導水性弱，只有少量淋水。但當揭露處距強含水性（如徐、草灰及奧灰）較近（小于安全隔水層厚度）時，由于采礦活動影響，使斷層帶自然狀態遭到破壞而處于導水狀態，而

26、可能造成突水；這種突水的可能性主要取決于對盤含水層富水性強弱，水頭壓力大小及斷層附近隔水巖層的力學強度，并隨著含水層的疏水降壓而逐漸減小。（2）斷層帶揭露處與對盤中強含水層直接接觸時，斷層帶往往導水而導致井下突水。突水量大小取決于對盤含水層的富水性強弱及水頭壓力大小，大斷層附近的派生小斷層往往是充水?dāng)鄬?，生產中應充分重視。4.4 各含水層的補給條件及水力聯系1、礦井范圍內第四系砂礫巖含水層分布較廣，厚0-15m，中、下部砂礫石層為孔隙含水層，直接接受大氣降水補給，含水豐富。第四系含水層與下伏各含水層露頭均有接觸，為煤系各含水層的補給水源之一。2、煤系地層中由于各含水層及各煤層之間均有粉砂巖、泥

27、質巖和粘土巖間隔，正常情況下各含水層無明顯的水力聯系。3、礦井邊緣及礦井范圍內規模較大的斷層將各含水層切割得支離破碎，造成了太原組灰?guī)r含水層與奧灰之間多處對口接觸：落差大于20m的斷層足以造成徐灰與奧灰的對口接觸，落差大于50m的斷層可以使徐灰、奧灰和下組煤直接接觸；徐灰、奧灰是礦井開采下組煤（煤9、煤10-1）主要充水來源。宋家埠斷層落差大于50m，以致“徐灰”和“奧灰”直接接觸，兩含水層發生直接聯系，使兩含水層水位近于一致。對斷層的導水性應該引起足夠重視。4.5 井田及周邊老空區水分布狀況礦區及周邊廢棄礦井中存在老空積水，位于礦區西南部的原黃河西井積水18000m3，礦區南部的高家埠井積水

28、32000m3，礦區東南部的潘家埠東井積水41220m3，礦區東部9層積水23000m3，10層積水43000m3，中北部3、4層積水分別為7800m3、8800m3，礦區東部10層積水7500m3。鄰礦原埠村一號廢棄礦井存在積水約89280m3。第5章 礦井涌水量的構成分析5.1 涌水量的構成目前礦井主要開采9、10-1煤，礦井涌水量主要來源為山西組砂巖裂隙水、第一、二層灰?guī)r溶裂隙水，以巷道淋水、小股水流形式涌出。3、4煤已回采完畢，參與礦井涌水量很小。5.2 礦井涌水情況在礦井生產過程中，技術人員對礦井涌水量進行觀測、統計和分析，基本掌握了礦井涌水量動態。表5-1 近幾年的涌水情況年份20

29、0420052006200720082009最大m3/h340340340330446.5474.7最小m3/h40606090217283.4平均m3/h190200200210363.5383.3根據礦山統計，礦井最大涌水量為474.7m3/h、正常涌水量為244.5m3/h。從圖5-1中可以看出，礦井最大涌水量自2008年由于開采9、10-1煤后，涌水量明顯增加。圖5-1礦井歷年涌水量動態圖 此圖應根據修改后的涌水量需修改5.3 主要突水點位置、突水量及處理情況玉山煤礦曾于2001年發生一次突水，造成淹井事故，帶來較大經濟損失。2001年9月4日凌晨4點左右，01石門下山穿采面放第二炮時

30、，-90m水平10-1煤層巷道下側從頂板突然涌水，初時水量在150m³/h左右，緊接著伴隨著兩聲“轟隆”巨響，井下突水量急劇增加，啟動所有礦井排水設備，但仍無法抗拒井下特大涌水，以致造成全井淹沒，通過初步預算，當時瞬時涌水量在1300m³/h左右。礦井采取地面堵水、井下排水、井下堵水、靜水注漿等一系列措施，井下共施工注漿孔9個，注入水泥2310.8噸，堵水效果達100%，次年恢復生產。第6章 礦井開采受水害影響程度評價6.1 礦井開采水害影響程度玉山礦區斷裂構造發育，且以正斷層為主，井田基本構造形態為向北傾伏的褶皺構造，由于斷裂切割，使礦區呈現出地塹地壘塊斷特點，斷層構造發

31、育，使井田水文地質條件復雜化。但開采上組煤時，由于山西組砂巖富水性極弱，開采中僅表現為頂板淋水和構造裂隙帶淋水，對礦井生產基本無影響。6.2 礦井水害分析礦井自投產以來，水害主要表現形式為：1、3、4層煤頂板砂巖水通過采動裂隙直接涌入礦井，頂板淋水形式出現，水量不大；2、斷裂破碎帶、構造裂隙發育帶，在靠近含水層附近形成脈狀涌水，水量不大；3、開采9、10-1層煤，一灰、二灰直接頂板水影響較大，巷道揭露或工作面開采時發生頂板淋水或大量涌水。4、正常情況下，開采10-1煤在-200m以下受徐家莊灰?guī)r承壓水威脅，在構造發育地段，-100m左右即受徐灰水威脅，玉山煤礦在-90m水平發生徐灰（奧灰）突水

32、，就是其中一例。6.3 水害的防治措施1、專項水文地質補充勘探。9、10煤開采前首先要進行專項水文地質補充勘探，查清含水層的富水性、富水條件、隔水層厚度及巖性組合，為正確評價9、10煤水文地質條件，制定合理有效的防治水措施，提供基礎資料。在采區開拓和準備的過程中，要進一步進行底板水文地質條件的探查，有針對性地實施防治水工程。2、分區隔離。開拓新采區前選擇適當位置建筑水閘門，實行分區隔離開采。由于本區徐、奧灰水害威脅嚴重，要盡量縮小隔離區范圍，開采中一旦發生水害，可減小受災面積。3、留設斷層防水煤柱。從相鄰礦井突水資料分析，大多數突水均與斷層構造有關，且突水量大。對已控制和查明的斷層要按規定留設

33、斷層防水煤柱。對斷層位置或含導水性不清的要進行探查，合理留設斷層防水煤柱。4、注漿改造含水層：本井田奧灰、徐灰包括徐上砂巖含水豐富且產生越流補給，對9、10煤的開采構成嚴重威脅，因此對采取向煤層底板含水巖層注漿，使含水巖層富水性減弱，將含水巖層改造成為隔水層。5、疏水降壓：徐灰是影響9、10煤開采最直接的含水層，在查清徐、奧灰富水性和補給關系條件下，通過疏水降壓，實現安全開采目的。6、加強探放水工作，堅持“逢掘必探，不探不掘、不探不采”的原則。一是加強掘進工作面超前探查，查明構造分布情況和含導水情況；二是加強底板探查工作，探查底板隔水層厚度，巖性組合情況及富水性，為10-1層煤開采提供可靠的開

34、采方法。第7章 礦井防治水工作難易程度評價7.1 防治水措施玉山礦區礦井防治水主要措施有：（一）泵房排水各礦井井下建有中央水倉和中央泵房。各采區開拓有臨時水倉。三個礦井目前正常排水能力之和為1332m3/h，大于目前三個礦井最大涌水量之和812m3/h。各礦井都有備用排水能力。有關各礦水倉、水泵、管理等情況見表7-1。表7-1 排 水 能 力 表水倉名稱水 泵管 路水 倉型號流量（m3/h）揚程臺數趟數外直徑×壁厚環數容量（m3）主井中央水倉200D43×628825832219×624200D45060×445024042402×12.

35、5副井中央水倉DA1150×616214632150×42800（二）施工超前探查孔為確保采掘安全，嚴格執行“有疑必探，不探不掘”的原則，進行超前探查，保證超前距，遇斷層時，施工探查孔，查明構造產狀，是否導水，確保安全后再施工。7.2 防治水工作難易程度由于9、10層煤嚴重受徐灰、奧灰水威脅，礦井開采時除進行正常排水工作外還需進行專項水文地質勘探、設立水閘門、注漿改造含水層等防治工作。防治水工程量較大，防治難度較高。第8章 礦井水文地質類型劃分8.1 劃分依據根據礦井受采掘破壞或者影響的含水層及水體、礦井及周邊老空水分布狀況、礦井涌水量或者突水量分布規律、礦井開采受水害影響

36、程度以及防治水工作難易程度，礦井水文地質類型劃分為簡單、中等、復雜、極復雜等4種（見表8-1）。表8-1 礦井水文地質類型分類依據類 別簡單中等復雜極復雜受采掘破壞或影響的含水層及水體含水層性質及補給條件受采掘破壞或影響的孔隙、裂隙、巖溶含水層，補給條件差，補給來源少或極少受采掘破壞或影響的孔隙、裂隙、巖溶含水層，補給條件一般，有一定的補給水源受采掘破壞或影響的主要是巖溶含水層、厚層砂礫石含水層、老空水、地表水，其補給條件好，補給水源充沛受采掘破壞或影響的是巖溶含水層、老空水、地表水，其補給條件很好，補給來源極其充沛，地表泄水條件差單位涌水量q（L·s-1·m-1）q0.10.11.0q5.0礦井及周邊老空水分布狀況無老空積水存在少量老空積水，位置、范
