1、工廠供電課程設計任務書完成期限:2016年1月4日開始至2016年1月8日題目:10KV電力線路繼電保護初步設計-原始資料:某10kv電力線路,如圖所示。已知TA1的變流比長為160/5A, TA2的 變流比K為100/5A。WL1和WL2的過電流保護均采用兩相兩繼電器式接線,繼電器 均為GL-21/5型。今KA1已經整定,其動作電流6為8A, 10倍動作電流的動作時 間加為1.4So WL2的計算電流1gx為75A, WL2首端的I叫2為910A,其末端的1% 為400Ao試整定KA2的動作電流和動作時間,并校驗其靈敏度。(計算時?。豪^電器 返回系數K©為0.8,可靠系數K,&am
2、p;為1.3,結線系數。為】,時限級差為t=0.7S。)2 .設計主要容:(】)系統概況說明;(2)確定繼電保護方案;(3)計算步驟與結果;(4) 接線原理圖;(5)選擇主要電氣設備并上網找出相應型號;(6)設計總結。3 .必須完成的圖:系統原理圖。過電流繼電器實現兩級保護原理電路如圖(。)所示。圖中TA1和TA2分別為上下兩 級線路的電流互感器。兩級保護一次系統和整定說明兩級保護有:上一級為定時限電流保護,下一級為反時限電流保護。上、下兩級均為反時限電流保護。兩級保護無論采取何種方式,兩級保護的時限均要有時限級差,對于定時限過電流保護,可取時間級差為t=0.5S;對于反時限過電流保護,可取時

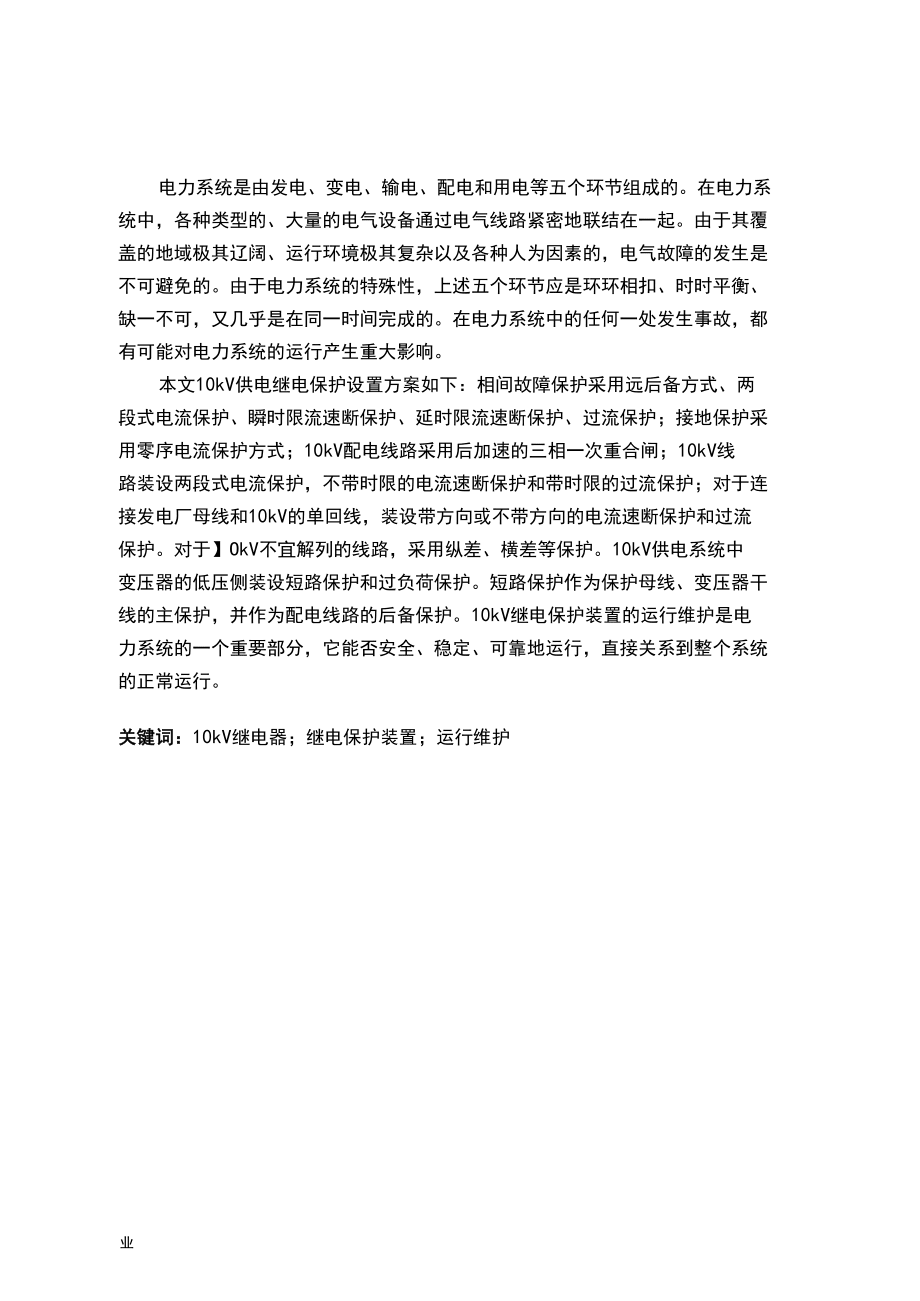

3、間級差為t=0.7S。如圖、 (c)所示。定時限過電流保護的動作時間,利用時間繼電器來整定。反時限過電流保護的動作時間,由于GL感應式電流繼電器的時限調節機構是按】0倍動作 電流的動作時間來標度的,因此要根據前后兩級保護的GL感應式電流繼電器的動作特性曲 線來整定。動作特性曲線是按所選型號給出來確定的。業電力系統是由發電、變電、輸電、配電和用電等五個環節組成的。在電力系 統中,各種類型的、大量的電氣設備通過電氣線路緊密地聯結在一起。由于其覆 蓋的地域極其遼闊、運行環境極其復雜以及各種人為因素的,電氣故障的發生是 不可避免的。由于電力系統的特殊性,上述五個環節應是環環相扣、時時平衡、 缺一
4、不可,又幾乎是在同一時間完成的。在電力系統中的任何一處發生事故,都 有可能對電力系統的運行產生重大影響。本文10kV供電繼電保護設置方案如下:相間故障保護采用遠后備方式、兩 段式電流保護、瞬時限流速斷保護、延時限流速斷保護、過流保護;接地保護采 用零序電流保護方式;10kV配電線路采用后加速的三相一次重合閘;10kV線 路裝設兩段式電流保護,不帶時限的電流速斷保護和帶時限的過流保護;對于連 接發電廠母線和10kV的單回線,裝設帶方向或不帶方向的電流速斷保護和過流 保護。對于】OkV不宜解列的線路,采用縱差、橫差等保護。10kV供電系統中 變壓器的低壓側裝設短路保護和過負荷保護。短路保護作為保護
5、母線、變壓器干 線的主保護,并作為配電線路的后備保護。10kV繼電保護裝置的運行維護是電 力系統的一個重要部分,它能否安全、穩定、可靠地運行,直接關系到整個系統 的正常運行。關鍵詞:10kV繼電器;繼電保護裝置;運行維護一、設計方案總論1.1 OKV供電系統在電力系統中的重要位置電力系統是由發電、變電、輸電、配電和用電等五個環節組成的。在電力系 統中,各種類型的、大量的電氣設備通過電氣線路緊密地聯結在一起。由于其覆 蓋的地域極其遼闊、運行環境極其復雜以及各種人為因素的影響,電氣故障的發 生是不可避免的。由于電力系統的特殊性,上述五個環節應是環環相扣、時時平 衡、缺一不可,又幾乎是在同一時間完成
6、的。在電力系統中的任何一處發生事故, 都有可能對電力系統的運行產生重大影響。例如,當系統中的某工礦企業的設備 發生短路事故時,由于短路電流的熱效應和電動力效應,往往造成電氣設備或電 氣線路的致命損壞還有可能嚴重到使系統的穩定運行遭到破壞;當10KV不接地 系統中的某處發生一相接地時,就會造成接地相的電壓降低,其他兩相的電壓升 高,常此運行就可能使系統中的絕緣遭受損壞,也有進一步發展為事故的可能。10KV供電系統是電力系統的一部分。它能否安全、穩定、可靠地運行,不 但直接關系到企業用電的暢通,而且涉及到電力系統能否正常的運行。因此要全 面地理解和執行地區電業部門的有關標準和規程以及相應的國家標準
7、和規。由于10KV系統中包含著一次系統和二次系統。又由于一次系統比較簡單、 更為直觀,在考慮和設置上較為容易;而二次系統相對較為復雜,并且二次系統 包括了大量的繼電保護裝置、自動裝置和二次回路。所謂繼電保護裝置就是在供 電系統中用來對一次系統進行監視、測量、控制和保護,由繼電器來組成的一套 專門的自動裝置。為了確保10KV供電系統的正常運行,必須正確的設置繼電保 護裝置。2. 1OKV系統中應配置的繼電保護按照工廠企業1OKV供電系統的設計規要求,在1OKV的供電線路、配電變 壓器和分段母線上一般應設置以下保護裝置:(1) 1OKV線路應配置的繼電保護1OKV線路一般均應裝設過電流保護。當過電
8、流保護的時限不大于0.5s 0.7s,并沒有保護配合上的要求時,可不裝設電流速斷保護;自重要的變配電所引 出的線路應裝設瞬時電流速斷保護。當瞬時電流速斷保護不能滿足選擇性動作 時,應裝設略帶時限的電流速斷保護。(2) 10KV配電變壓器應配置的繼電保護1)當配電變壓器容量小于400KVA時:一般采用高壓熔斷器保護;2)當配電變壓器容量為400630KVA,高壓側采用斷路器時,應裝設過電流 保護,而當過流保護時限大于0.5s時,還應裝設電流速斷保護;對于車間油浸 式配電變壓器還應裝設氣體保護;3)當配電變壓器容量為800KVA及以上時,應裝設過電流保護,而當過流保護 時限大于0.5s時,還應裝設
9、電流速斷保護;對于油浸式配電變壓器還應裝設氣 體保護;另外尚應裝設溫度保護。(3) 10KV分段母線應配置的繼電保護對于不并列運行的分段母線,應裝設電流速斷保護,但僅在斷路器合閘的瞬 間投入,合閘后自動解除;另外應裝設過電流保護。如采用的是反時限過電流保 護時,其瞬動部分應解除;對于負荷等級較低的配電所可不裝設保護。3. 1OKV系統中繼電保護的配置現狀目前,一般企業高壓供電系統中均為10KV系統。除早期建設的10KV系統 中,較多采用的是直流操作的定時限過電流保護和瞬時電流速斷保護外,近些年 來飛速建設的電網上一般均采用了環網或手車式高壓開關柜,繼電保護方式多為 交流操作的反時限過電流保護裝
10、置。很多重要企業為雙路10KV電源、高壓母 線分段但不聯絡或雖能聯絡但不能自動投入。在系統供電的可靠性、故障響應的 靈敏性、保護動作的選擇性、切除故障的快速性以及運行方式的靈活性、運行人 員的熟練性上都存在著一些急待解決的問題。4. 10KV供電系統的幾種運行狀況(1)供電系統的正常運行這種狀況系指系統中各種設備或線路均在其額定狀態下進行工作;各種信 號、指示和儀表均工作在允許圍的運行狀況;(2)供電系統的故障這種狀況系指某些設備或線路出現了危及其本身或系統的安全運行,并有可 能使事態進一步擴大的運行狀況;(3)供電系統的異常運行這種狀況系指系統的正常運行遭到了破壞,但尚未構成故障時的運行狀況
11、。2. 10KV供電系統繼電保護裝置的任務(1)在供電系統中運行正常時,它應能完整地、安全地監視各種設備的運 行狀況,為值班人員提供可靠的運行依據;(2)如供電系統中發生故障時,它應能自動地、迅速地、有選擇性地切除 故障部分,保證非故障部分繼續運行;(3)當供電系統中出現異常運行工作狀況時,它應能及時地、準確地發出 信號或警報,通知值班人員盡快做出處理;.專業.不難看出,在10KV系統中裝設繼電保護裝置的主要作用是通過縮小事故圍 或預報事故的發生,來達到提高系統運行的可靠性,并最大限度地保證供電的安 全和不間斷。可以想象,在10KV系統中利用熔斷器去完成上述任務是不能滿足要求的。 因為熔斷器的
12、安秒特性不甚完善,熄滅高壓電路中強烈電弧的能力不足,甚至有 使故障進一步擴大的可能;同時還延長了停電的歷時。只有采用繼電保護裝置才 是最完美的措施。因此,在10KV系統中的繼電保護裝置就成了供電系統能否安 全可靠運行的不可缺少的重要組成部分。5.對繼電保護裝置的基本要求對繼電保護裝置的基本要求有四點:即選擇性、靈敏性、速動性和可靠性(1)選擇性當供電系統中發生故障時,繼電保護裝置應能有選擇性地將故障部分切除。 也就是它應該首先斷開距離故障點最近的斷路器,以保證系統中其它非故障部分 能繼續正常運行。系統中的繼電保護裝置能滿足上述要求的,就稱為有選擇性; 否則就稱為沒有選擇性。主保護和后備保護:1
13、0KV供電系統中的電氣設備和線路應裝設短路故障保護。短路故障保護應 有主保護、后備保護,必要時可增設輔助保護。當在系統中的同一地點或不同地點裝有兩套保護時,其中有一套動作比較 快,而另一套動作比較慢,動作比較快的就稱為主保護;而動作比較慢的就稱為 后備保護。即:為滿足系統穩定和設備的要求,能以最快速度有選擇地切除被保 護設備和線路故障的保護,就稱為主保護;當主保護或斷路器拒動時,用以切除 .專業.故障的保護,就稱為后備保護。后備保護不應理解為次要保護,它同樣是重要的。后備保護不僅可以起到當 主保護應該動作而未動作時的后備,還可以起到當主保護雖已動作但最終未能達 到切除故障部分的作用。除此之外,
14、它還有另外的意義。為了使快速動作的主保 護實現選擇性,從而就造成了主保護不能保護線路的全長,而只能保護線路的一 部分。也就是說,出現了保護的死區。這一死區就必須利用后備保護來彌補不可。 近后備和遠后備:當主保護或斷路器拒動時,由相臨設備或線路的保護來實現的后備稱為遠后備保 護;由本級電氣設備或線路的另一套保護實現后備的保護,就叫近后備保護; 輔助保護:為補充主保護和后備保護的性能或當主保護和后備保護退出運行而增設的簡單 保護,稱為輔助保護。(2)靈敏性靈敏性系指繼電保護裝置對故障和異常工作狀況的反映能力。在保護裝置的 保護圍,不管短路點的位置如何、不論短路的性質怎樣,保護裝置均不應產生拒 絕動
15、作;但在保護區外發生故障時,又不應該產生錯誤動作。保護裝置靈敏與否, 一般用靈敏系數來衡量。保護裝置的靈敏系數應根據不利的運行方式和故障類型 進行計算。靈敏系數越高,則反映輕微故障的能力越強。各類保護裝置靈敏系數 的大小,根據保護裝置的不同而不盡相同。(3)速動性速動性是指保護裝置應能盡快地切除短路故障??s短切除故障的時間,就可 以減輕短路電流對電氣設備的損壞程度,加快系統電壓的恢復,從而為電氣設備 .專業.的自啟動創造了有利條件,同時還提高了發電機并列運行的穩定性。所謂故障的切除時間是指保護裝置的動作時間與斷路器的跳閘時間之和。由 于斷路器一經選定,其跳閘時間就已確定,目前我國生產的斷路器跳
16、閘時間均在 0.02S以下。所以實現速動性的關鍵是選用的保護裝置應能快速動作。(4)可靠性保護裝置應能正確的動作,并隨時處于準備狀態。如不能滿足可靠性的要求, 保護裝置反而成為了擴大事故或直接造成故障的根源。為確保保護裝置動作的可 靠性,則要求保護裝置的設計原理、整定計算、安裝調試要正確無誤;同時要求 組成保護裝置的各元件的質量要可靠、運行維護要得當、系統應盡可能的簡化有 效,以提高保護的可靠性。4.繼電保護的基本原理(1)電力系統故障的特點電力系統中的故障種類很多,但最為常見、危害最大的應屬各種類型的短路 事故。一旦出現短路故障,就會伴隨其產生三大特點。即:電流將急劇增大、 電壓將急劇下降、
17、電壓與電流之間的相位角將發生變化。(2)繼電保護的類型在電力系統中以上述物理量的變化為基礎,利用正常運行和故障時各物理量 的差別就可以構成各種不同原理和類型的繼電保護裝置。如:反映電流變化的電流保護,有定時限過電流保護、反時限過電流保護、電流 速斷保護、過負荷保護和零序電流保護等;反映電壓變化的電壓保護,有過電壓保護和低電壓保護;既反映電流的變化 又反映電壓與電流之間相位角變化的方向過電流保護;反映電壓與電流之間比值,也就是反映短路點到保護安裝處阻抗的距離保 護;反映輸入電流與輸出電流之差的差動保護,其中又分為橫聯差動和縱聯差動 保護;用于反映系統中頻率變化的周波保護;專門用于反映變壓器部故障
18、的氣體保護(即瓦斯保護),其中又分為輕瓦斯 和重瓦斯保護;專門用于反映變壓器溫度變化的溫度保護等。另外,10KV系統中一般可在進線處裝設電流保護;在配電變壓器的高壓側 裝設電流保護、溫度保護(油浸變壓器根據其容量大小尚應考慮裝設氣體保護); 高壓母線分段處應根據具體情況裝設電流保護等。二、10kv電力線路繼電保護整定計算1.整定2KA的動作電流Kp:可靠系數取1.3;Kw:接線系數取1 ;Krc:繼電器返回系數 取0.8;KTA2:電流互感器2TA的變比100/5;Ks.s:自啟動系數取2;則有:K2K逆七 I= 13x1x2 x75 = 4.8754叩-rK)eKTA2 乙 max Q.8x
19、50故繼電器2KA的動作電流整定為4.5A;2,整定2KA的動作時間先確定1KA的實際動作時間,由I段=910A, K1點短路時流過1 KA的電流為I:w=I;1KJKtai=910x1/32 = 28.4A故I:w對IKA的動作電流倍數為ni =Ikl.lr/Iop<l>=28-4/8 =36就國n尸3.6和1KA整流時限1.4s,查GL-21/5型繼電器的動作特性曲線,得出1KA的實際動作時間為t尸6s由此可知2KA的實際動作時間為t; = t; - At = 6-0.7 = 5.3s現確定2KA 10倍動作電流的動作時間,由K1點發生三相短路時,2KA中的電 流為 故對2KA
20、的動作電流倍數為n-0PL 45.5/4.5=10.1利用叼=10.1和2KA的實際動作時限t;= 5.3s ,查GL-2 I:k2r = IklKw/KTA2 = 910 x 1/50 = 45A 1/5 型繼電器動作曲線可得 2KA 的 10倍動作時間12 a 3.6s 0 3. 2KA的靈敏系數校驗2KA所保護的線路WL2末端K2點的兩相短路電流為其最小短路電流I<2)k2, nun = r3)k3 = 0.866 x 400 = 346.4A2保護2的2KA的靈敏系數為由此可見,2KA整定的動作電流滿足保護靈敏度要求。三、設計原理ia:LlOkv 線路過 電流保 護原理 圖業圖(
21、1) 10kv線路過電流保護原理圖1-斷路器;2-電流互感器;3,4-電流繼電器;5-時間繼電器;6-信號繼 電器;7-保護出口中間繼電器;8-斷路器輔助觸點;9-跳閘線圖從圖中可以看出,整套保護裝置由五只繼電器組成,電流繼電器3, 4的線 圈接于A, C兩相電流互感器的二次線圈回路中,即兩相兩繼電器式接線。當發 生三相短路或任意兩相短路時,流過繼電器的電流超過整定值,其常開觸點閉合, 接通了時間繼電器5的線圈回路,直流電源電壓加在時間繼電器5的線圈上,使 其啟動,經過一定延時后其延時觸點閉合,接通信號繼電器6和保護出口中間繼 電器7的線圈回路,二繼電器同時啟動,信號繼電器6觸點閉合,發出1O
22、KV過 流保護動作信號并自保持,中間繼電器7啟動后把斷路器的輔助觸點8和跳閘線 圈9二者串聯接到直流電源中,跳閘線圈9通電,跳閘電磁鐵勵磁,脫扣機構動 作,使斷路器跳閘,切斷故障電路,斷路器1跳閘后,輔助觸點8分開,切斷跳 閘回路。2.展開接線圖圖(2)展開接線圖QS-隔離開關;QF-斷路器;1TA, 2TA-電流互感器;IKA, 2KA-電流繼電器; KT-時間繼電器;KS-信號繼電器;KM-保護出口中間繼電器;YR-跳閘線圈;根據圖(2)所示的原理接線圖繪制的展開接線圖。左側是保護回路展開圖, 右側是示意圖。從中可以看出,展開接線圖由交流電流回路,直流操作回路和信 號回路三部分組成。交流電
23、流回路由電流互感器1LH的二次繞組供電,電流互 感器僅裝在A, C兩相上,其二次繞組各接入一個電流繼電器線圈,然后用一根 公共線引回構成不完全心形接線。四、電流繼電器的選型DL-30系列電流繼電器用于電機保護、變壓器保護和輸電線的過負荷和短路 保護線路中,作為起動元件。繼電器系電磁式,瞬時動作,磁系統有兩個線圈, 線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化 一倍。繼電器名牌的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單 位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動 作值。繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合
24、觸 點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸 點斷開,動斷觸點閉合。觸點的數量,見下表。電流繼電器各型號及其數據參數繼電器條件要求:1 .按整定值的圍來分:每整定值的動作誤差不大于±6%。2 .繼電器刻度極限誤差不大于6%03 .動作值的變差不大于6%4 .對于DL-31、32、33、34電流繼電器的返回系數不小于0.8,最大整定電流為200A的不小于0.7o5 .動作時間在1.1倍動作值時,動作時間不大于0.12s;在2倍動作值,動作時 間不大于0.04s。6 .過電流能力:線圈串聯,從整定值均勻地上升至表中所列的最大電流時,繼電 器不應有使得動合觸
25、點不工作的振動。經五次后,繼電器仍能滿足本技術條件的 要求。7 .過電流:繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉 合。8 .當無外來的碰撞和振動時,繼電器的各整定(第一點除外)位置上的工作電流為 0.6整定值時,其動斷觸點應可靠地閉合電路。9 .在動作和返回電流下:繼電器的可動系統不應當停滯在中間位置。10 .當周圍空氣的相對濕度不大于85%,繼電器的電路對外殼(外殼上的非導電 金屬部分)的絕緣電阻,用500V兆歐表測量應當不小于300MQ。11 .繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣,能耐受50Hz交 流電壓2kV歷時Imin的試驗。12 .觸點斷開
26、容量:當電壓不大于250V及電流不大于2A時,觸點的斷開功率, 在具有電感負荷的直流電路(時間常數不大于5X10-3S)中為50W,在交流電路 中為250VA。13 .功率消耗在最小整定值處,繼電器的線圈所消耗的功率不超過表中的數據。14 .當周圍介質度為+40(時,繼電器在表2和表3所示的長期允許電流,電壓.專業.下長期工作時,不會有絕緣和其他電氣元件的損壞,而線圈的溫升不大于65。15 .壽命:繼電器電壽命500次,機械壽命為5000次。綜上所述,按照整定計算結果可知,應選擇GL-21/5繼電器。五、總結與體會通過這次設計,我懂得了學習的重要性,了解到理論知識與實踐相結合的重 要意義,學會了堅持、耐心和努力,這將為自己今后的學習和工作做出了最好的 榜樣。在做本次課程設計的過程中,我感觸最深的當屬查閱了很多次設計書和指 導書。為了讓自己的設計更加完善,更加符合工程標準,一次次翻閱課本和設計 書是十分必要的,同時也是必不可少的。我們在課堂上掌握的僅僅是專業基礎課 的理論面,如何去面對現實中的各種課程設計?如何把我們所學到的專業基礎理 論知識用到實踐中去呢?我想做類似的大作業就為我們提供了良好的實踐平臺。
