電線拆除施工方案

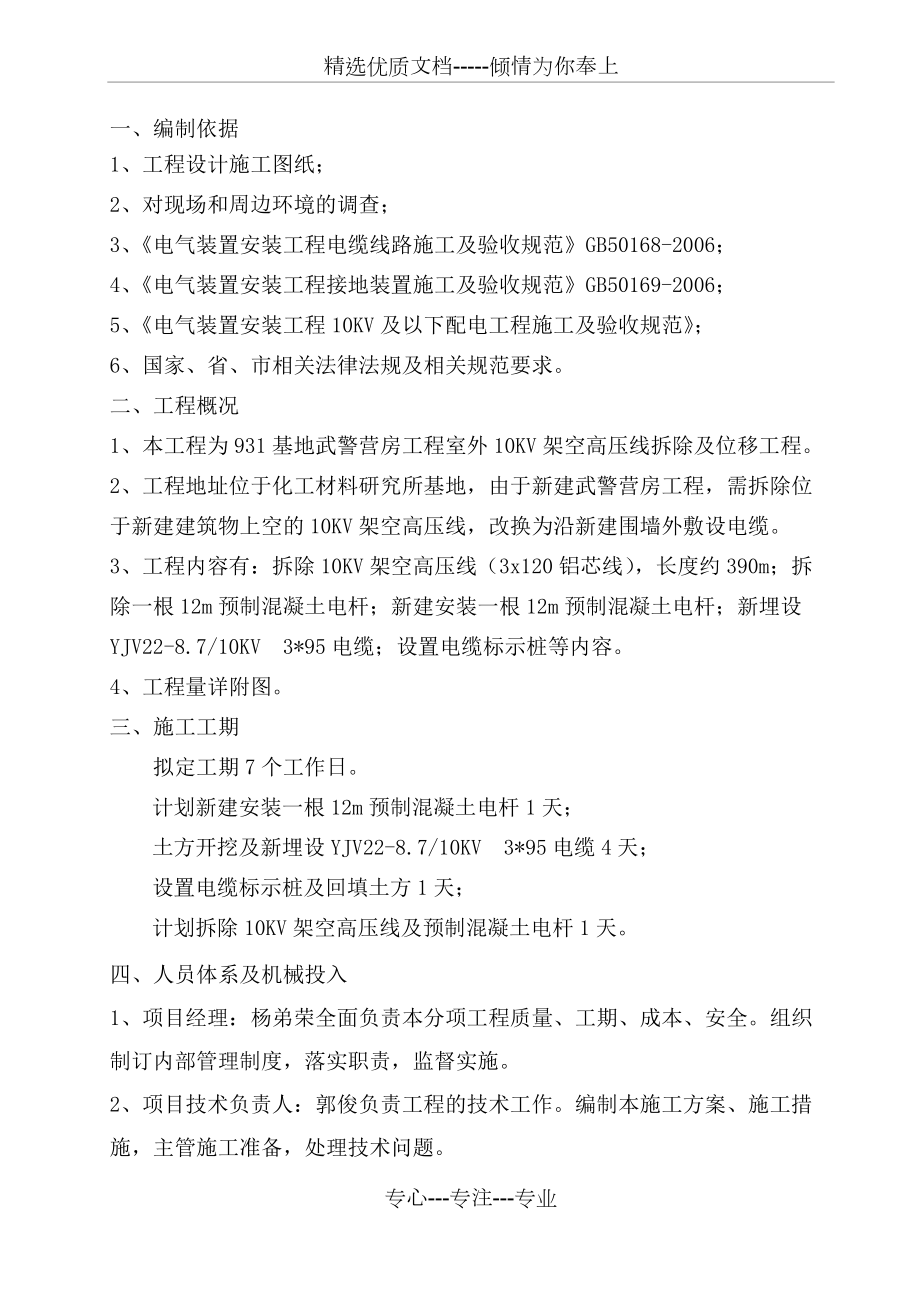

1、精選優質文檔-傾情為你奉上中物院化工材料研究所931基地武警營房10KV電纜移位工程施工方案 編制單位：四川三鑫建筑有限公司2014年7月4日目 錄一、編制依據二、工程概況三、施工工期四、人員體系及機械投入五、任務目標六、施工方案七、注意事項八、附圖一、編制依據1、工程設計施工圖紙；2、對現場和周邊環境的調查；3、電氣裝置安裝工程電纜線路施工及驗收規范GB50168-2006；4、電氣裝置安裝工程接地裝置施工及驗收規范GB50169-2006；5、電氣裝置安裝工程10KV及以下配電工程施工及驗收規范；6、國家、省、市相關法律法規及相關規范要求。二、工程概況1、本工程為931基地武警營房工程室外

2、10KV架空高壓線拆除及位移工程。2、工程地址位于化工材料研究所基地，由于新建武警營房工程，需拆除位于新建建筑物上空的10KV架空高壓線，改換為沿新建圍墻外敷設電纜。 3、工程內容有：拆除10KV架空高壓線（3x120鋁芯線），長度約390m；拆除一根12m預制混凝土電桿；新建安裝一根12m預制混凝土電桿；新埋設YJV22-8.7/10KV 3*95電纜；設置電纜標示樁等內容。4、工程量詳附圖。三、施工工期擬定工期7個工作日。計劃新建安裝一根12m預制混凝土電桿1天；土方開挖及新埋設YJV22-8.7/10KV 3*95電纜4天；設置電纜標示樁及回填土方1天；計劃拆除10KV架空高壓線及預制混

3、凝土電桿1天。四、人員體系及機械投入1、項目經理：楊弟榮全面負責本分項工程質量、工期、成本、安全。組織制訂內部管理制度，落實職責，監督實施。2、項目技術負責人：郭俊負責工程的技術工作。編制本施工方案、施工措施，主管施工準備，處理技術問題。3、施工員：張勁負責施工任務安排，現場施工管理，向?qū)I(yè)管理人員作技術交底。4、安全員：張剛負責安全施工。5、材料員: 李東負責材料。6、勞動力安排：1)勞務人員選用技術水平高，有豐富施工經驗的施工作業人員，在人力資源的數量和素質上確保施工安全和施工進度的需要。2)勞動力按不同施工部位、不同的工種，分階段組織綜合作業班組，各專業工種在班長的統一指揮下協調工作，提

4、高操作的熟練程度和勞動生產率。3)、具體施工人員的安排見下：主要?jiǎng)趧?dòng)力需用量安排: 普工20人、電工8人4)本工程擬投入具體施工機具材料詳見后附表。序號設備名稱型號規格數量國別產地制造年份額定功率生產能力用于施工部位備注1電焊機BX1-3002成都200227KVA2兆歐表500VWR-251上海20041.3KW3萬用表DC-051北京2005五、任務目標1、本著對工程質量的高度責任感和對業主的負責，確保工程“質量?jī)?yōu)、速度快、造價低、操作性強”。2、本工程嚴格按照工程圖紙、相關規范、規程等技術資料、工程實際情況、建設單位要求及有關要求進行質量策劃后編制的。在人員、機械、材料調配、質量要求，進

5、度安排等方面統一部署的原則下編制而成。3、以“加班加點，力爭交叉作業總共在7個正常工作日內完工為工期目標；以“安全五無施工（即無死亡，無重傷，無火災，無中毒，無倒塌）、絕無泄密和絕對避險”為安全目標。4、根據本工程的特點，考慮該項目施工在931基地內，質量要求高等因素，在公司范圍內抽調具有修建高難度工程經驗，懂管理、懂技術的骨干組成一個有施工經驗和工作效率高的項目管理班子承擔該項施工任務。項目經理部的經濟效益與工程質量、工期、成本、安全生產等指標全面掛鉤，運用“四控制，二管理，一協調”的方法從嚴組織施工，建立健全項目的質量保證體系和安全生產保證體系，強化現場施工技術管理和質量安全監督職能，做到

6、統一指揮，統一行動，令行禁止，優質、高效、安全、低耗的完成本工程施工任務。5、以標準化工地的標準嚴格要求，現場管理做到規范化、標準化，以較好的場容場貌、優良的施工環境作為保障；加強施工人員、車輛的管理，服從各項管理；進一步加強噪聲、塵埃污染的控制，確?！熬G色環保工地”。文明施工的主要內容 6、安全防護措施：確保施工安全是創建文明現場的重要保證。要求安全責任到人，防護措施到位。項目施工現場要建立安全責任制并落實到人，制定定期安全檢查制度，新工人進場要進行安全教育，現場要設置安全標志六、施工方案1、施工工序：新建電桿電纜溝土方開挖人工揀底鋪設砂墊層電纜埋設保護層施工土方回填電纜標示樁施工停電并電纜

7、接頭原高壓電線拆除通電及驗收。2、新建電桿：1）電桿組立前應進行外觀檢查，并符合下列要求：表面光潔平整，壁厚均勻，無偏心、露筋、跑漿、蜂窩等現象；不得有縱向和橫向的裂紋；桿身彎曲不超過2/1000，頂端封堵良好。2)電桿長度12m，有接口的要作防銹處理，油漆使用不少于兩到，首先使用防銹漆打底，然后用銀粉漆遮蓋。電桿埋深以桿長的1/6計算,深度為2嗎m，電桿中心點確定后，回填土每下30cm要進行夯實一次，直至高出地面20cm為止。3）直線桿橫向位移不應大于20mm，桿梢偏移不應大于梢徑的1/2，轉角桿應向外角預偏，緊線后不向內角傾斜，向外角傾斜不應大于1個俏徑。終端桿應向拉線側預偏，緊線后不應向

8、拉線反方向傾斜。電桿拉線坑的深度允許偏差，應不深于設計坑深100mm，不淺于設計坑深50mm。桿坑位移應滿足：順線路方向位移不應超過設計檔距的5%，垂直方向不應超過50mm；雙桿根開誤差不應超過30mm；雙桿坑深誤差不應超過20mm。4）組織好足夠的人員，立12m桿時不少于20人，立桿前確定1人為指揮，講明立桿方法及信號，立桿時距桿洞桿長1.2倍范圍內不得有無關人員逗留。5)立電桿應設專人統一指揮。開工前，要交待施工方法、指揮信號和安全、技術措施，工作人員要明確分工、密切配合、服從指揮。6）立桿要使用合格的起重、支撐設備和拉繩，使用前應仔細檢查，必要時應提前試驗。使用方法應正確，嚴禁過載使用。

9、 7）立桿及修整桿坑時，應有防止桿身滾動、傾斜的措施。采用叉桿和拉繩控制等。 8）選擇好立桿方向，開好馬道。選擇承力足夠的立桿繩和撐鐵，檢查立桿用的扒桿，絞磨機械是否完好，禁止使用性能失效，制動失靈的機械，銹蝕嚴重，承力不夠的鋼繩。主拉繩和浪風繩數量不少于4根。 9）使用抱桿立桿塔時，主牽引繩、尾繩、桿塔中心及抱桿頂應在一條直線上。抱桿下部應固定牢固，抱桿頂部應設臨時拉線控制，臨時拉線應均勻調節。抱桿應受力均勻，兩側拉繩應拉好，不得左右傾斜。固定臨時拉線時，不得固定在有可能移動的物體上，或其它不可靠的物體上。 10）使用吊車立桿時，鋼絲繩套應吊在桿的重心偏上位置，防止電桿失去平衡或突然傾倒。

10、11）整體立桿塔前應進行全面檢查，各受力、連結部位全部合格方可起吊。立桿塔過程中，吊件垂直下方、受力鋼絲繩的內角側嚴禁有人。桿塔頂部起立離地約 0.8m 時應停止起吊，并對各受力點處作一次全面檢查，經檢查確無問題后方可繼續起立；起立 60°后，應減緩速度，注意各側拉線；起立至 80°時，停止?fàn)恳?12）已經立起的桿塔，只有在回填夯實完全牢固后方可撤去拉繩及叉桿，桿基未完全夯實牢固或桿塔在拉線未制作完成前，嚴禁攀登。桿塔施工中不宜用臨時拉線過夜；需要過夜時，必須對臨時拉線采取加固措施。 13）檢修桿塔不得隨意拆除受力構件，如需要拆除，應事先作好補強措施。調整桿塔傾斜、彎曲、

11、拉線受力不均或邁步、轉向時，應根據需要裝設臨時拉線及其調節范圍，并應有專人統一指揮。桿塔上有人時，不得調整或拆除拉線。14)立桿前檢查吊點是否牢固，扒桿腳是否平穩，打樁時應一人扶樁一人打錘、扶樁人應站在打錘人的側面、打錘人嚴禁戴手套15)電桿回填土之前應對電桿進行校正，桿基應夯實牢固，嚴禁用石塊填塞。3、測量放線：1）根據施工圖紙及現場實際情況，確定出電纜鋪設的起點、終點和轉折點打樁并確定，并由監理工程師與甲方現場代表簽字確認。2）用白灰放出電纜鋪設的中心線，并每隔2030m打一中心莊。并用白灰放出機械開挖線。（基槽開挖尺寸詳附圖）。4、電纜溝槽土方開挖：1）采用60型履帶式挖機開挖接近基底，

12、基底寬度700，放坡系數1:0.33,開挖深度800mm，并人工揀底至設計標高。2）機械挖土?xí)r注意防止定位樁的位移。3）如遇地下水，根據地勘報告采取相關排水措施。5、砂墊層施工：1）采用人工用手推車裝運中砂，運距150m。2）溝槽底打木樁，確定墊層厚度，并人工鋪設墊層，砂墊層厚度100mm，夯填壓實。3）用水平儀對砂墊層進行找平。6、鋪設電纜：1）由人工拖放電纜，并放在墊層中間。2）過道路等易收機械損傷處穿鋼管保護。7、鋪砂蓋磚：1）人工鋪砂，夯填壓實。2）采用頁巖標磚蓋磚，將磚放在電纜正上方，確保電纜能夠承受足夠的壓力。8、電纜標示樁施工：1）根據施工圖集（94D101-5-7）要求制作電纜

13、標示樁鋼筋及澆筑C20砼。做法詳附圖。2）電纜標示樁直線段每50m設置一根，進出建筑物及轉角處均設置電纜標示樁。3）埋置于電纜正上方，埋置深度450mm，頂部露出地面150mm，并用紅油漆繪出符號。9、溝槽土方回填：采用人工回填粘土，分層夯實，每層夯實厚度300mm，10、原10KV架空高壓線拆除：1）高壓電線采用人工拆除，拆除前必須停電，防止觸電事故；2）放電纜時注意電纜保護措施。3) 挖機拆除原電桿，注意安全。11、電纜、電線連接：原有電桿采用電纜引下后直埋地敷設，出施工區域外再引上原有電桿與原架空線路連接。12、線路檢測有專業資質的檢測單位進行檢測。七、注意事項1、本工程位于931基地內

14、，要求進入院內的施工人員進入施工現場前必須先辦理出入證，進入施工現場前必須對工人進行防火教育、保密教育及安全技術交底，動火時需提前辦理動火證，且必須在規定的區域和規定的時間內動火。2、在立電桿過程中基坑、桿坑內及桿下嚴禁有人工作。除指揮人及指定人員外，其他人員應在離開桿塔高度的 1.2 倍距離以外。電桿按規定制作高壓跌落保險、避雷器接地等。 3、土方開挖時注意溝槽的排水措施及防止塌方措施。如遇大雨、大風天氣禁止施工。4、土方開挖的順序應從上而下分層分段依次進行，禁止采用挖空底腳操作方法。5、使用機械挖土前，要先發出信號。配合機械挖土的人員，在坑、槽內作業時要按規定坡度順序作業，任何人不得進入挖掘機的工作范圍內。6、裝土?xí)r，任何人不得停留在裝土車上。7、用挖土機開挖時，在挖土機工作范圍內，不得有人進行其他作業。多臺機械開挖時，挖土機的間距應大于10m。8、砂墊層施工
