調度協議需提供的相關材料

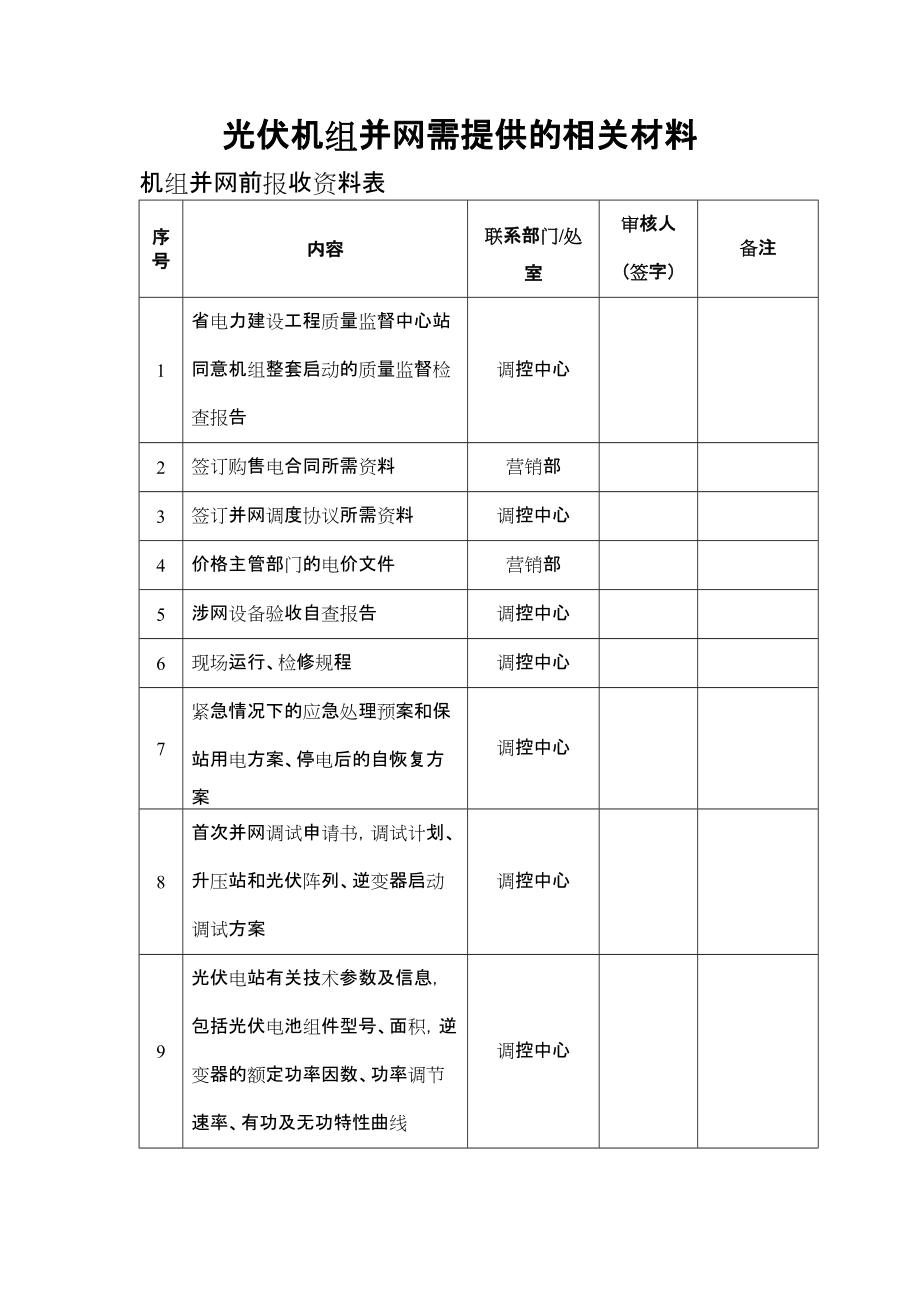

1、光伏機組并網需提供的相關材料機組并網前報收資料表序號內容聯系部門/處室審核人（簽字）備注1省電力建設工程質量監督中心站同意機組整套啟動的質量監督檢查報告調控中心2簽訂購售電合同所需資料營銷部3簽訂并網調度協議所需資料調控中心4價格主管部門的電價文件營銷部5涉網設備驗收自查報告調控中心6現場運行、檢修規程調控中心7緊急情況下的應急處理預案和保站用電方案、停電后的自恢復方案調控中心8首次并網調試申請書，調試計劃、升壓站和光伏陣列、逆變器啟動調試方案調控中心9光伏電站有關技術參數及信息，包括光伏電池組件型號、面積，逆變器的額定功率因數、功率調節速率、有功及無功特性曲線調控中心10電池陣列數量及容量，

2、及帶GPS坐標的陣列位置圖和地理分布及接線圖調控中心11歷史多年氣象數據，包括輻射強度、日照時間、氣溫和地面風速等調控中心12光伏電池陣列模型及參數、光伏電站等值模型及參數，主變壓器、逆變器、集中無功補償裝置、諧波治理裝置等主要設備技術規范、技術參數及實測參數（包括主變壓器零序阻抗參數）調控中心13主變壓器設計參數及有關報告（制造廠原始資料）和制造廠出廠試驗參數調控中心14實時太陽能監測系統、光伏發電功率預測系統有關參數和資料調控中心15光伏電站運行集中監控系統、并網技術支持系統有關參數和資料，動態監視系統的技術說明書和圖紙。調控中心16電能質量監測系統有關參數和資料調控中心17光伏電站AGC

3、、AVC控制系統設計方案和相關圖紙調控中心18光伏逆變器型式檢測報告，具備相應資質能力的機構出具的通過低電壓穿越能力試驗的報告及相關材料調控中心19與有資質的檢測機構簽訂并網后檢測合同（有功、無功控制能力，電能質量評估和電網適應性測試）調控中心機組并網前現場驗收表序號內容驗收部門/處室驗收人（簽字）備注1集控室具備省調及所轄地調的調度規程。相關運行值班人員熟悉省調及地調的調度規程、典型操作指令票、電網穩定運行規定及相關專業運行管理規定。調控中心2集控室具備現場運行、檢修規程，具備全站停電事故處理預案、全?；謴头桨?、保站用電方案。相關運行值班人員熟悉以上規程及預案。調控中心3具備網上申報和接受工

4、作申請票、接受調度操作指令票預發的條件，網上申報和接受系統符合電力系統數據通信和安全防護的要求。調控中心不做要求4電氣一次設備雙重編號標識齊全、清晰、規范，滿足運行要求。調控中心5電氣主接線、高壓側或升壓站電氣設備遮斷容量滿足實際接入時電網安全穩定運行要求。并網計算要求落實的安全穩定措施已全部完成。調控中心6光伏電站無功調節能力及無功補償裝置（含動態無功補償裝置）滿足電壓調節需要，無功補償裝置選型配置符合相關標準，響應能力（出廠結果需試驗驗證）、涉網保護控制策略滿足考核要求。調控中心7繼電保護及安全自動裝置已按國家標準、電力行業標準和其他有關規定，安裝調試完畢，具有完整規范的試驗報告，圖紙資料

5、齊全電網運行所需的安全措施已落實，具備投運條件。調控中心8升壓變高壓側開關失靈保護具備投入條件。調控中心/保護處適用于接入220千伏及以上系統光伏電站9并網線路的縱聯保護應與對端保護配置一致。調控中心10繼電保護設備和二次回路標識齊全、清晰、規范，滿足運行要求。調控中心11繼電保護電流、電壓回路一點接地、二次回路抗干擾接地滿足要求。調控中心12已制定繼電保護現場運行規程。運行人員熟悉有關繼電保護設備的運行特點，掌握繼電保護裝置的投、停等操作和裝置異常處理。調控中心13調度自動化系統調試完畢，實時監測數據能夠接入地調調度自動化系統。調控中心14實時太陽能監測系統調試完畢，按要求準確上傳輻射強度、

6、日照時間、氣溫和地面風速等氣象數據；光伏發電功率預測系統接入省調和地調調度自動化系統，預測范圍和精度滿足考核要求。調控中心15配置電能質量監測系統，電能質量數據同時遠程傳送到省力公司電能質量檢測中心營銷部16調度數據網接入設備按雙路由器配置，同時考慮I、II區接入交換機的配置,運行狀態符合技術要求。調控中心17自動化數據通信單元應采用主備雙機結構。RTU或NCS系統應通過數據通信單元和主站SCADA/EMS系統進行數據交換，不得通過后臺監控系統和主站SCADA/EMS系統進行數據通信。調控中心18實時數據傳輸采用網絡和專線兩種方式，相互獨立，通信規約采用104（網絡）和101（專線）方式。調控

7、中心19安裝PMU裝置，測量機組和母線的功角等信息，并通過調度數據網上傳省調WAMS系統。調控中心不作要求20具備AGC功能，并網后應能正常參與電網閉環自動發電控制。具備AVC功能，并網后應能正常參與電網電壓自動調整。調控中心/自動化處不作要求21二次系統具備統一的GPS對時和北斗對時功能,并滿足對時精度要求。調控中心22向地調提供光伏電站有功、無功出力、主變高壓側有功、無功功率和電流、高壓母線電壓、所有出線有功、無功功率和電流、母線開關有功、無功功率和電流以及其它所需實時信息模擬量。調控中心23向地調提供升壓站所有開關、閘刀和接地閘刀、事故總信號等實時信息狀態量以及其它所需自動化系統狀態信號

8、。調控中心24電能量計量裝置已安裝調試完畢并接入電能量計量系統。營銷部25電力二次系統已按要求采取安全防護措施。調控中心26調度交換機、調度臺安裝調試完畢，至所轄調度的主備用調度直通電話已調通，調度錄音運行正常，錄音記錄能保存6個月以上。信通公司27已開通至所轄調度的調度數據網、EMS專線主備用通道，且運行正常。信通公司28發電企業至所轄調度具備兩個不同方向的通信路由，且運行正常。兩套光通信設備、網管系統調試完畢，且運行正常信通公司29已調通繼電保護和安全穩定控制裝置通道，并滿足運行要求。信通公司30行政交換機安裝調試完畢，入網運行正常。信通公司31通信電源滿足設計要求，主備用切換正常。信通公

9、司32光纜、電纜布線滿足安全設計要求，標志清晰，復用保護和安全穩定控制裝置通道標志明顯。信通公司33通信設備、調試記錄、纜線走向分配記錄等圖紙資料齊全。信通公司34工作票報送網絡已開通，具備運行條件。調控中心不做要求35通信機房防雷和設備接地測試指標符合設計要求。信通公司36上網和用電關口電能表應為主副兩套電能表，準確度等級應為0.2S級。表計需經試驗聯合接線盒接入。發電機出口需安裝考核統計電表（0.5級）。營銷部37關口計量用電壓互感器為專用電壓互感器或?qū)Ｓ秒妷夯ジ衅鞫卫@組，以及專用電壓互感器二次回路，其準確度等級為0.2級。二次回路實際二次負荷為互感器額定二次負荷的25%至100%范圍內

10、。計量繞組額定二次負荷功率因數應與實際二次負荷的功率因數接近。營銷部38關口計量用電流互感器為專用電流互感器或?qū)Ｓ秒娏骰ジ衅鞫卫@組，其準確度等級為0.2S級。二次回路實際二次負荷為互感器額定二次負荷的25%至100%范圍內。計量繞組額定二次負荷功率因數應與實際二次負荷的功率因數接近。營銷部39關口表、主變出口考核表在安裝前需經有資質的計量檢驗檢測機構（以下簡稱計量檢驗機構）進行實驗室內檢定合格。營銷部40關口計量裝置（電能表、計量用電壓互感器和計量用電流互感器）投入運行后，需經計量檢驗機構現場校驗，并檢驗合格。具備完整規范的試驗報告和圖紙資料。營銷部附件五：市調管轄機組并網管理審核表1、電廠

11、（機組）基本情況匯總表單位注冊名稱電廠地址控股方調度命名裝機容量（兆瓦）（按機組填寫）電廠類型（公用或自備）機組性質（常規水電、常規燃煤、燃氣、生物質、垃圾、煤矸石、煤層氣、沼氣、余熱余壓余氣、風電、光伏、光熱及其他）是否供熱供熱類型（抽汽或背壓）并網點（并網點斷路器）計量點（計量點斷路器）送出線路對側站點（對側變電站調度名稱及最高電壓等級）2、機組并網資料明細表序號資料名稱審核意見1項目核準（備案）文件2電價批復文件3企業法人工商營業執照及稅務登記證4電力質監站同意機組整套啟動的質量監督檢查報告5低電壓穿越能力試驗報告及相關材料（風電及光伏機組）5機組并網申請書3、機組并網準備工作完成情況匯總表項 目責任部門聯系人辦結時間工作意見備注接入系統方案實施情況（是
