基于BLOB算法的缺陷在線檢測

1、基于BLOB算法的缺陷在線檢測    基于BLOB算法的缺陷在線檢測【摘要】機器視覺技術在工業在線檢測中的應用逐漸廣泛,Blob分析是機器視覺系統中的一個重要組成部分,為滿足工業應用的實時性要求需研究快速高效標記算法。本文對圖像匹配和Blob分析算法進行了研究。提出了一種基于連通區域標記的快速Blob分析方法,算法使用游程鏈表和動態數組的方法,只需掃描圖像一次,并且無需建立等價表和進行等價標記合并,解決了現有算法中的標記冗余現象。實驗結果表明,該算法對于任意復雜形狀、任意數目的Blob區域都能正確檢測并計算參數,并且具有很快的速度和很好的穩定性?！娟P(guān)鍵詞

2、】 印刷缺陷； 在線檢測； Blob算法；AbstractMachine vision technology is widely used in the on-line inspection system in the industry field.Blob analysis is an important part of machine vision system.Fast and efficient Blob analysis is needed to meet real-time demands in industrial applications. image matching and

3、 Blob analysis algorithm were researched.this paper  presented a fast algorithm for blob analysis based on connected components labeling, the algorithm used the method of run-lists and dynamic array, performed just a single scan, neednt to build equivalences table and to unite equivalent labels

4、, in this way, resolved label redundancies in conventional algorithms. Experiments showed that with faster speed and good stability, it could correctly detect any blob regions with complicated shapes and random numbers, and computed blobs features.【Key words】 printing defect； on-line detection； Blob

5、 algorithm；在計算機視覺與圖像處理中, BLOB的概念是指具有相似圖像特征(如顏色、紋理等) ,而且在空間上是連通的像素組成的塊。BLOB分析已經廣泛應用于工業檢測(表面貼裝電子元器件的視覺檢測) 、生物醫學(如細胞) 、食品生產線(如餅干)的品質檢測、農產品(稻谷的缺陷檢測)及表面缺陷在線檢測等應用領域。隨著印刷技術的不斷提高, 目前膠印生產中已經實現了自動化和數字化,印刷品質量的全畫面在線檢測中, 要求能對印刷過程中印刷品出現的各種缺陷進行準確識別和判斷, 并把得到的信息及時反饋給印刷機及相應的控制系統, 對印刷機進行適當調整, 以實現對印刷過程的實時控制。筆者在基于數字圖像處理

6、的機器視覺檢測的基礎上, 采用BLOB算法成功檢測和顯示缺陷位置、面積、類型等特征參數, 實現全畫面的膠印質量在線檢測, 滿足了快速發展的膠印技術的要求, 保證印品總體質量, 避免了不必要的浪費。基于機器視覺的研究，國內己經做了不少工作，但大都是算法研究，或者是實驗研究，很少應用到工業場合。陳燕等進行了機器視覺中高速圖像處理算法研究及FPGA實現。楊海濤等研究了機器視覺檢測算法并且進行了實現，魯繼文、張二虎4研究了印刷品缺陷檢測中圖像處理算法的應用，魯鎮惡、謝勇5對印刷品外觀缺陷機器視覺的檢測與識別進行了研究，取得了一定的成果。BLOB分析的核心是連通區域檢測算法，目前的算法根據處理方法大致可

7、以分為兩類:基于像素掃描的方法和基于游程編碼的方法?；谙袼氐臉?biāo)記方法比較有代表性的是遞歸法，和兩次掃描法。遞歸法掃描圖像，找到?jīng)]有標記的x點，給它分配一個新的標記L，遞歸分配標記L給X點的鄰點，直到所有點都有標記。這種方法需要反復的掃描圖像，空間復雜度和時間復雜度都很高。兩次掃描法對上面的方法進行了改進:第一次掃描，對所有連通區域進行臨時標記，同時用等價表來記錄所有標記冗余；第二次掃描等價表，利用特定的搜索算法，進行等價標記合并。基于游程編碼的方法首先對二值圖像進行游程編碼，然后對編碼后的圖像進行連通區域標記，同樣利用等價表，來記錄標記冗余，該方法能有效地壓縮圖像，使得搜索空間變小，從而降低

8、了算法搜索的空間復雜度。利用等價表記錄標記冗余，避免了重復掃描連通區域，但是，在圖像中連通區域數目很大或者連通區域形狀很復雜時，標記冗余現象嚴重，等價表結構復雜，搜索等價表進行等價標記合并的算法耗時很長。在工業環境下采集的圖像由于噪聲、光照等原因，采集的圖像經過二值化處理后存在很多噪聲，基于等價表的算法非常耗時，而且當噪聲很嚴重時算法很不穩定，很難應用到工業視覺檢測中。1.BLOB分析算法BLOB分析是計算機視覺和圖像理解的一個很重要的組成部分，在對圖像中物體的位置、形狀和大小幾乎沒有任何先驗知識的情況下可以很方便的定位物體，計算物體的各種幾何特征，從而可以根據這些特征對物體進行選擇和分類。缺

9、陷檢測是在待檢樣張和標準樣張匹配完成的基礎上進行的, 因此如何快速準確判斷缺陷是否存在以及得到缺陷的具體特征信息, 是要解決的主要問題。程序分區比較像素差異, 并運用Blob 算法對有差異區域的參數分析, 從而正確區分點、線、面缺陷。從視覺角度看, 不管是形狀缺陷還是顏色缺陷, 都是待檢印品畫面與標準樣張的不同之處, 而最終人眼都是通過顏色的不同進行判斷,為了更接近人眼的視覺判斷, 同時減少顏色的損失,本文提出一種適合工業應用的快速高效的Blob分析方法,主要思想是將動態數組引入到連通區域標記算法中,通過動態鏈表存儲相鄰兩行的游程信息,通過分析游程節點間連通性,將游程節點進行標記. 算法每次只

10、處理相鄰的兩行圖像數據,只需一次掃描圖像就能完成所有連通區域的標記. 由于拋棄了等價表,回避了通過建立等價表來解決標記冗余的步驟,從而大大提高了算法的計算速度。2.游程很顯然，在連通區域標記過程中判斷所有像素點的做法是沒有效率的。游程將一系列重復的象素點值使用該值和一個計數值進行表示，例如數據0A，0A，0A，0A，0A，0A，0A，0B，0B，0B，0B，0B，可表示為07，0A，05，0B，只需要4Byte即可。同時，在連通區域標記時，無需判斷全部這12個像素的連通性，只需判斷兩個游程之間的連通性。與常規的游程數據存儲結構不同，我們采用了圖4-l所示的方式。在這一結構方式中共有5個信息域，

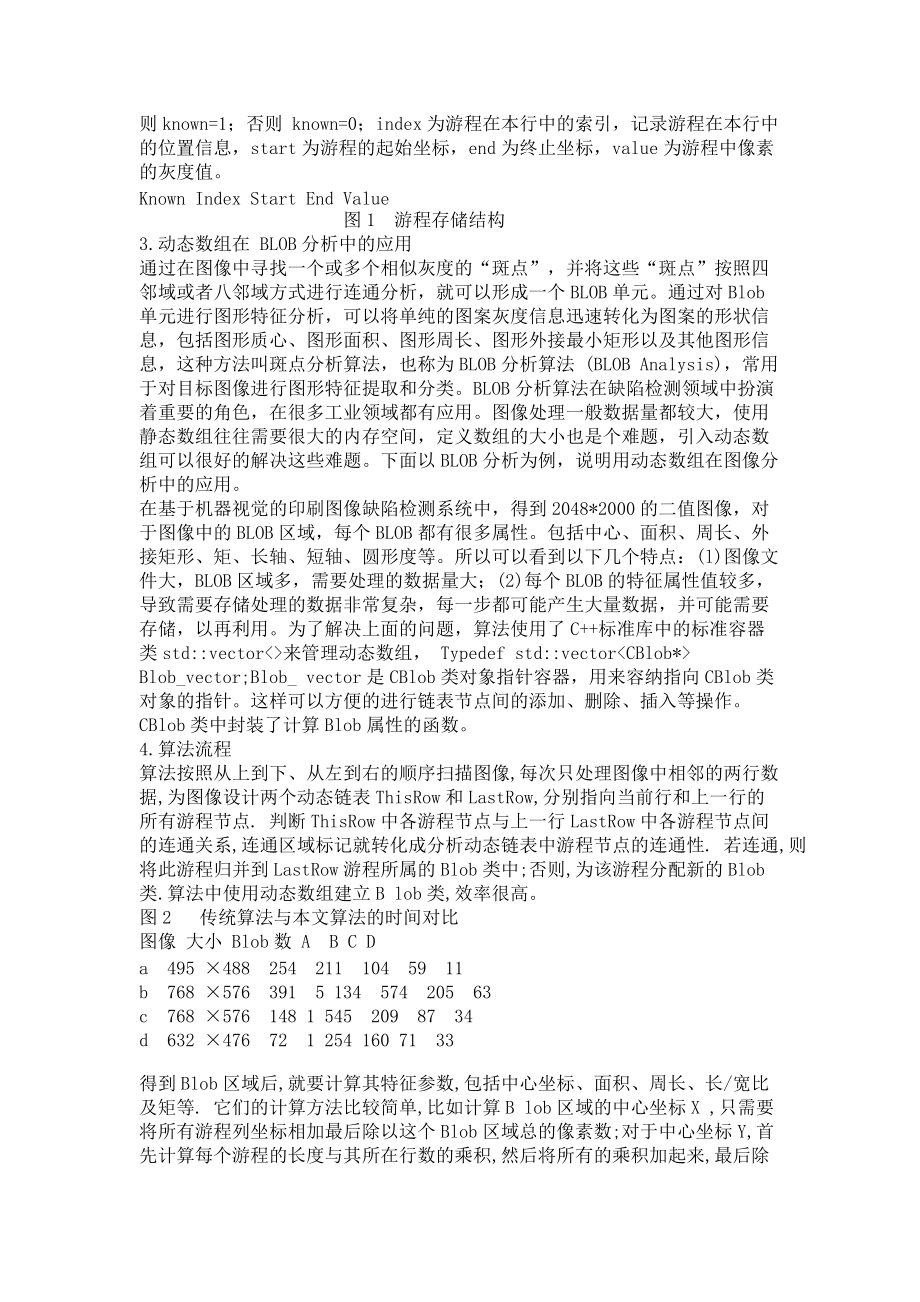

11、其中Known為游程標志位，如果此游程已經被標記過則known=1；否則 known=0；index為游程在本行中的索引，記錄游程在本行中的位置信息，start為游程的起始坐標，end為終止坐標，value為游程中像素的灰度值。Known Index Start End Value                      圖1  游程存

12、儲結構3.動態數組在 BLOB分析中的應用通過在圖像中尋找一個或多個相似灰度的“斑點”，并將這些“斑點”按照四鄰域或者八鄰域方式進行連通分析，就可以形成一個BLOB單元。通過對Blob單元進行圖形特征分析，可以將單純的圖案灰度信息迅速轉化為圖案的形狀信息，包括圖形質心、圖形面積、圖形周長、圖形外接最小矩形以及其他圖形信息，這種方法叫斑點分析算法，也稱為BLOB分析算法 (BLOB Analysis)，常用于對目標圖像進行圖形特征提取和分類。BLOB分析算法在缺陷檢測領域中扮演著重要的角色，在很多工業領域都有應用。圖像處理一般數據量都較大，使用靜態數組往往需要很大的內存空間，定義數組的大小也是個

13、難題，引入動態數組可以很好的解決這些難題。下面以BLOB分析為例，說明用動態數組在圖像分析中的應用。在基于機器視覺的印刷圖像缺陷檢測系統中，得到2048*2000的二值圖像，對于圖像中的BLOB區域，每個BLOB都有很多屬性。包括中心、面積、周長、外接矩形、矩、長軸、短軸、圓形度等。所以可以看到以下幾個特點：(l)圖像文件大，BLOB區域多，需要處理的數據量大；(2)每個BLOB的特征屬性值較多，導致需要存儲處理的數據非常復雜，每一步都可能產生大量數據，并可能需要存儲，以再利用。為了解決上面的問題，算法使用了C+標準庫中的標準容器類std:vector<>來管理動態數組， Type

14、def std:vector<CBlob*> Blob_vector;Blob_ vector是CBlob類對象指針容器，用來容納指向CBlob類對象的指針。這樣可以方便的進行鏈表節點間的添加、刪除、插入等操作。CBlob類中封裝了計算Blob屬性的函數。4.算法流程算法按照從上到下、從左到右的順序掃描圖像,每次只處理圖像中相鄰的兩行數據,為圖像設計兩個動態鏈表ThisRow和LastRow,分別指向當前行和上一行的所有游程節點. 判斷ThisRow中各游程節點與上一行LastRow中各游程節點間的連通關系,連通區域標記就轉化成分析動態鏈表中游程節點的連通性. 若連通,則將此游程歸

15、并到LastRow游程所屬的Blob類中;否則,為該游程分配新的Blob類.算法中使用動態數組建立B lob類,效率很高。圖2 傳統算法與本文算法的時間對比圖像 大小 Blob數 A  B C Da  495 ×488  254  211  104  59  11b  768 ×576  391  5 134  574  205  63c  768 ×576  148

16、 1 545  209  87  34d  632 ×476  72  1 254 160 71  33得到Blob區域后,就要計算其特征參數,包括中心坐標、面積、周長、長/寬比及矩等. 它們的計算方法比較簡單,比如計算B lob區域的中心坐標X ,只需要將所有游程列坐標相加最后除以這個Blob區域總的像素?cái)?shù);對于中心坐標Y,首先計算每個游程的長度與其所在行數的乘積,然后將所有的乘積加起來,最后除以總的像素?cái)?shù). Blob區域的面積是所有屬于這個Blob的游程所代表的像素?cái)?shù)目之和,其他有

17、關特征參數的詳細計算可以參考文獻。通過對比實驗數據，得到如下實驗結論:(1)在工業環境下，由于光照不均等各方面原因，圖像噪聲嚴重，基于等價表的方法耗時很長，無法滿足實時性要求。本文算法對噪聲不敏感，比傳統算法速度更快，能夠滿足工業在線檢測的實時性要求。(2)傳統算法無法準確標記圖像中形狀復雜的Blob區域中的內洞無法檢測，而且對噪聲非常敏感。本文算法具有很好的魯棒性，在圖像較大，連通區域較多，以及連通區域形狀復雜，有內洞等情況下都能準確地檢測連通區域，而且速度很快。5.總結在基于數字圖像處理的機器視覺檢測基礎上, 采用Blo b 算法結合缺陷特征, 能夠準確檢測出印刷缺陷, 并將其歸類為點、線

18、、面3 種類型?？梢酝ㄟ^(guò)設定分區數和色差閾值E, 完成對不同精度印刷品的檢測。參考文獻：1 賈云得編著. 機器視覺M. 科學出版社, 20002 (美)RafaelC.Gonzalez,(美)RichardE.Woods,(美)StevenL.Eddins著,阮秋琦等譯. 數字圖像處理M. 電子工業出版社, 2005 3 劉武輝等編著. 印刷色彩學M. 化學工業出版社, 20044 陳亞軍,張二虎.   基于圖像處理的印刷缺陷在線檢測系統研究J. 包裝工程. 2005年06期 5 魯繼文,張二虎,段剛龍.   基于圖像處理的印品質量在線檢測J. 印刷雜志. 2005年02期 6 徐利華,陳早生.   二值圖像中的游程編碼區域標記J. 光電工程. 2004年06期7 Krystian Mikolajczyk,Cordelia Schmid.   Scale & Affine Invariant Interest Point DetectorsJ 2004,(1):6386 8 Cordelia Schmid,
