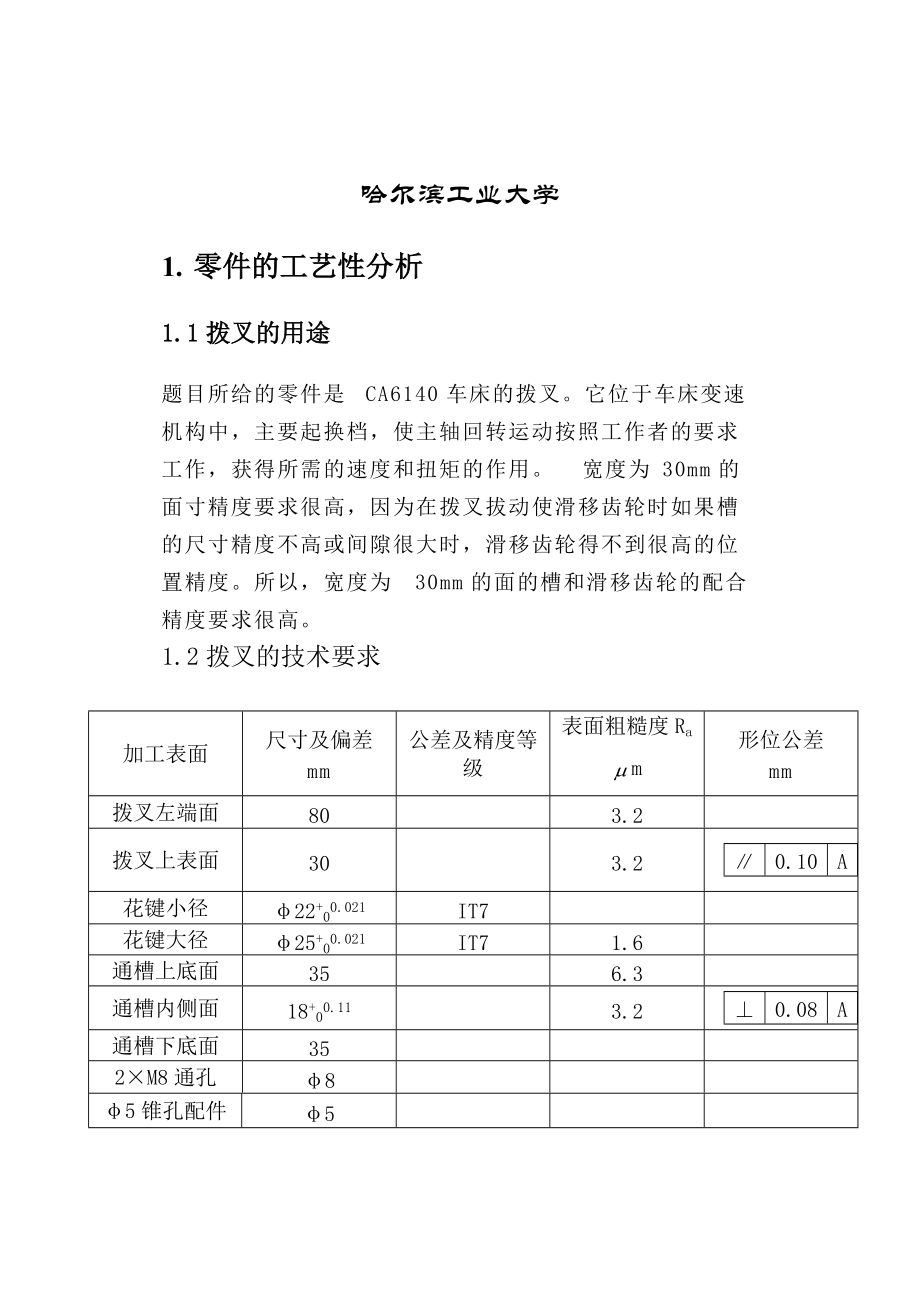

1、哈爾濱工業大學1. 零件的工藝性分析1.1撥叉的用途題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中,主要起換檔,使主軸回轉運動按照工作者的要求工作,獲得所需的速度和扭矩的作用。寬度為30mm的面寸精度要求很高,因為在撥叉拔動使滑移齒輪時如果槽的尺寸精度不高或間隙很大時,滑移齒輪得不到很高的位置精度。所以,寬度為30mm的面的槽和滑移齒輪的配合精度要求很高。1.2撥叉的技術要求加工表面尺寸及偏差mm公差及精度等級表面粗糙度Ram形位公差mm撥叉左端面803.2撥叉上表面303.20.10A花鍵小徑22+00.021IT7花鍵大徑25+00.021IT71.6通槽上底面356.3通槽

2、內側面18+00.113.20.08A通槽下底面352×M8通孔85錐孔配件51.3審查撥叉的工藝性分析零件圖可知,該撥叉形狀、結構比較簡單,通過鑄造毛坯可以得到基本形狀,減少了加工工序,又節約了材料。除了撥叉上表面外,其余表面加工精度較低,不需要高精度機床加工,通過銑削、鉆床等車床的粗加工就可以達到加工要求;而主要工作表面-撥叉上表面雖然加工精度較高,但也可以在正常的生產條件下,采用經濟的方法保質保量的加工出來。由此可以見,該零件的工藝性較好。2 確定毛坯、繪制毛坯簡圖2.1選擇毛坯零件的材料為HT200,灰鑄鐵生產工藝簡單,鑄造性能優良,考慮到零件需加工表面少,精度要求不高,有強

3、肋,且工作條件不差,既無交變載荷,又屬于間歇工作,故選用金屬型鑄件,以滿足不加工表面的粗糙度要求及生產要求。零件形狀簡單,因此毛形狀需要與零件的形狀盡量接近,又因內花鍵較小,因此不可直接鑄出。2.2確定毛坯尺寸公差和機械加工余量2.1.1 公差等級選取公差等級CT由機械制造工藝設計簡明手冊中表2.2-3可查得金屬型鑄造毛坯件的公差等級為79級,取為CT=9級。根據加工面的基本尺寸和鑄件公差等級CT,由機械制造工藝設計簡明手冊中表2.2-1可查得尺寸公差為CT=2.2mm由機械制造工藝設計簡明手冊表2.2-5查得機械加工余量等級為F級。對所有的加工表面取同一數值,由機械制造工藝設計簡明手冊表2.

4、2-4查得最大輪廓尺寸為80mm、機械加工余量等級為F級,得RAM數值為2.0mm。2.2.2 鑄件重量已知機械加工后波插件的重量為0.84kg,由此可初步估計機械加工前鑄件毛坯的重量為1kg。2.2.3 零件表面粗糙度由零件圖可知,該撥叉各加工表面的粗糙度Ra均大于等于1.6m2.2.4 機械加工余量根據上述原始資料和加工工藝,分別確定各個加工表面的機械加工余量,工序尺寸以及毛坯尺寸。根據零件圖計算輪廓尺寸,長40mm,寬為80mm,高為75mm,故零件最大輪廓尺寸為80mm。求毛坯尺寸 2-M8通孔和5錐孔較小鑄成實心;C,D面單側加工,應由機械制造技術基礎課程設計指南式5-1求出,即:

5、R=F+RAM+CT/2=80+2+2.2/2=83.1mm為了簡化鑄件的形狀取R83mmD面為單側加工,毛坯尺寸由機械制造技術基礎課程設計指南式5-1求出,即: R=F+RAM+CT/2=72+2+2.2/2=75.1mm為了簡化鑄件的形狀取R75mm 鑄件毛坯尺寸公差與加工余量見下表:項目C面D面公差等級CT99加工面基本尺寸8072鑄件尺寸公差2.22.2機械加工余量等級FFRAM2.02.0毛坯基本尺寸83751、C面的單邊總加工余量為Z3mm。查機械制造技術基礎課程設計指南表5-49精加工余量Z=1mm,故粗加工余量為Z2mm。2、D面精加工余量。查機械制造技術基礎課程設計指南Z1m

6、m,故D面粗加工余量Z2mm。3、花鍵孔要求以花鍵外徑定心,故采用拉削加工內空尺寸為。由機械制造技術基礎課程設計指南表5-42確定孔的加工余量分配:鉆孔:20mm擴孔:22mm拉花鍵孔(6-25H7*6H9)4、銑18H11槽由機械制造技術基礎課程設計指南表5-41查得粗銑后半精銑寬度余量Z3mm粗銑后公差為+0.18+0.27半精銑后公差為+0.11(IT11)2.3、繪制鑄件毛坯簡圖3擬定撥叉工藝路線3.1定位基準的選擇3.1.1 粗基準的選擇對于同時具有加工表面與不加工表面的工件,為了保證不加工面與加工表面之間的位置要求,則應以不加工表面作為定位基準。若工件上有多個不加工表面,應選其中與

7、加工表面位置精度要求高的表面為粗基準。如果首先要求保證工件某重要表面加工余量均勻時,應選擇該表面的毛坯面作為粗基準。為保證工件某重要表面的余量均勻,應選重要表面為粗基準。應盡可能選擇光滑平整,無飛邊,澆口,冒口或其他缺陷的表面為粗基準,以便定位準確,夾緊可靠。粗基準一般只在頭道工序中使用一次,應該盡量避免重復使用。因此,選擇零件的右表面作為粗基準。3.1.2 精基準的選擇應滿足基準重合,基準統一,自為基準,互為基準等原則。所選的精基準應能保證定位準確,夾緊可靠,夾具簡單,操作方便等。該零件根據形位公差的要求,選擇花鍵中心線為精基準。3.2 表面加工方法的選擇本零件的毛坯為鑄件,待加工面有內孔,

8、端面,及錐孔,內倒角等。公差等級及粗糙度要求參考零件圖。其加工方法的選擇如下:(1):花鍵 花鍵大徑表面粗糙度為Ra1.6m,毛坯孔未鑄出,需鉆,擴、鉸孔、然后直接用拉刀拉出即可。(2):端面 本零件的端面大部分尺寸精度要求不高,很大部分無需去除材料。待加工的主要端面有零件的上端面和左端面以及通槽,除通槽內側表面粗糙度為Ra3.2m及Ra6.3m,經粗銑和半精銑即可。(4):M8mm螺紋孔,由機械加工工藝手冊查知.配鉆方式加工。在加工的適當工藝過程中我們對產品進行質量檢查,以滿足工藝要求。(5):內倒角 加工角度為15度的內倒角,采用銑床加工即可。3.3 工序集中與分散選用工序集中原則安排拔叉

9、的加工工序。該拔叉的生產類型為中批生產,可以采用萬能型機床配以專用工、夾具,以提高生產率;而且運用工序集中原則使工件的裝夾次數少,不但可以縮短輔助時間,而且由于與一次裝夾中加工了許多表面,有利于保證各種加工表面之間的相對位置精度要求。3.4 工序順序的安排1)遵循“先基準后其他”原則,首先加工基準撥叉左端面2)遵循“先粗后精”原則,先安排粗加工工序,后安排加工工序。3)遵循“先主后次”原則,先加工主要表面拔叉頭左端面內花鍵孔,后加工次要表面撥叉上端面和通槽底面及內側面。4)遵循“先面后孔”原則,先加工撥叉左端面,再加工內花鍵孔;先撥叉上端面,再鉆M8孔。3.5 確定工藝路線工藝路線方案一:工序

10、一:粗銑面;工序二:鉆孔,擴孔;工序三:兩側倒角15°;工序四:拉花鍵孔(6-25H7*6H9);工序五:粗銑槽18H11;工序六:粗銑面;工序七:精銑槽18H11;工序八:鉆底孔;攻螺紋;工序九:去毛刺,清洗;工序十:檢查,入庫。工藝路線方案二:工序一:粗銑面;工序二:鉆孔,擴孔;工序三:粗銑面;工序四:精銑槽18H11;工序五:粗銑槽18H11;工序六:兩側倒角15°;工序七:拉花鍵孔(6-25H7*6H9);工序八:鉆底孔;攻螺紋;工序九:去毛刺,清洗;工序十:檢查,入庫。上述兩個工藝方案的特點在于:工藝路線二把拉花鍵孔(6-25H7*6H9)放在粗、精銑18H11底

11、槽前,這樣后面的工序三、四、五很難對工件進行定位和夾緊。而工藝路線一把花鍵底孔22H12鉆削出來并倒角后緊接著就拉花鍵孔(6-25H7*6H9)。這樣后面的工序就很容易對工件進行定位和夾緊,即以花鍵中心線進行定位、進行螺旋夾緊。此方案定位精度高,專用夾具結構簡單、可靠。通過以上兩種工藝路線的優缺點分析。最后確定工藝路線一為該零件的加工路線。4確定切削用量及基本工時工序一:粗銑左端面75×40面、保證尺寸1、背吃刀量的確定因為切削余量較小故一次切削就可切除所有余量故。2、進給量的確定。根據切削用量簡明手冊表1.2,選用硬質合金端銑刀,刀具材料為YG6。1)根據表切削用量簡明手冊表3.1

12、,切削深度時,銑刀直徑,選擇。查切削用量簡明手冊表3.16齒數為Z=14。2)銑刀幾何形狀(表3.2):由于故選擇,副偏角為前角為,端齒刃傾角3)決定每齒進給量。采用對稱端銑以提高進給量。根據切削用量簡明手冊表3.5當使用YG6 (功率4.5KW, 型立銑機床)查得每齒進給量0.130.24mm/z取0.13mm/z3)選擇銑刀磨鈍標準及刀具壽命 根據切削用量簡明手冊表3.7,銑刀后刀面最大磨損量為2.0,由于=160mm,故刀具壽命T=180min(表3.8)4計算銑削速度5確定機床主軸轉速按機床說明書,與接近的機床轉速為235r/min,所以實際銑削速度每齒進給量為6、校檢機床功率 根據切

13、削用量簡明手冊表3.24知約為1.9KW,機床主軸允許的功率為4.5KW,因此所選用的切削用量可以采用,即7)計算基本工時由切削用量簡明手冊表3.26可查得入切量及超切量Y+=12mm。故工序二:以外圓為基準鉆擴20 決定進給量由切削用量簡明手冊表2.7選擇高速鋼麻花鉆頭其直徑do20mm。鑄鐵的硬度大于200HBS查得進給量f,由于Yd80/204查得修正系數Ktf0.95則f0.7mm/r。由切削用量簡明手冊表2.8可查得鉆頭強度允許的進給量為f1.75mm/r。由切削用量簡明手冊表2.9可知機床進給機構強度所允許的鉆削進給量。選用Z535鉆床由表2.35查得進給機構允許的最大抗力Fmax

14、8830N,do20.5,查f0.93mm/s,故取f0.7由切削用量簡明手冊表2.19查得高速鋼鉆頭鉆孔的軸向力F5510N小于Fmax,故可用。確定鉆頭的磨鈍標準及壽命。由切削用量簡明手冊表2.12查的鉆頭后刀面最大磨損量取0.6mm,壽命為T=15mim。 3)確定切削速度 275r/min 由切削用量簡明手冊表2.35取n272r/min則實際切削速度Vc17.1 m/min。4)檢驗機床扭矩及功率 由切削用量簡明手冊表2.20可查得f0.5 mm/r時,Mc76.81Nm。當nc272r/min時由切削用量簡明手冊表2.35可查得Mm144.2Nm。 由切削用量簡明手冊表2.23查得

15、Pc1.1 kw。Pe2.6×0.817.76 kw。 因為McMm,PcPe,故所選切削用量可用。 f0.48mm/r ,nnc272r/min。Vc17m/min。計算基本工時: tm由切削用量簡明手冊表2.29查得入切量與超切量分別為10mm和10mm。故: tm0.47 mim。以外圓為基準擴孔22H121、確定背吃刀量由切削用量簡明手冊查得背吃刀量為0.7mm。2、確定進給量由切削用量簡明手冊查的f0.60.7mm/r。根據機床說明書取f 0.62mm/r3、計算切削速度 5.78.5 m/min由此可知主軸的的轉速為: n100r/min根據機床說明書取n140r/min

16、,則實際切削速度v0.115m/s 4、計算切削工時 由切削用量簡明手冊表2.5可查得Kv3060,取Kv45。 由機械加工工藝手冊表3.5.1查得tm,式中各參數:L=80mm,L11.7072.107,取L12mm,L2=2mm。故tm0.84min工序三立式鉆床Z535,量具為樣板,選擇锪刀,90度直柄錐面锪鉆。d=22mm(高速鋼),進給量f=0.10mm/s,切削速度v=20mm/min,不加切削液。主軸轉速392r/min,=3.4KW.由該鉆床說明書主電機功率P=11KW.可見功率比P小得多所以機床功率足夠所用切削用量符合要求.工序四:拉花鍵25H7 由機械加工工藝手冊表4.1-

17、42拉刀的齒開量查得矩形花鍵拉刀,工件材料鑄鐵的齒開量為0.040.1mm,取齒開量為0.06mm。拉削速度由機械加工工藝手冊表4.165查得表面粗糙度要切Ra1.252.5,拉削速度為級的花鍵拉削速度為 Vc4.53.5 m/min 取Vc3 m/min拉削級別由機械加工工藝手冊表4.166查得。拉削加工工時 t式中Zb為單面余量Zb 1.5 mmL為拉削表明長度 L80 mm為拉削系數,取1.2K 考慮機床返回行程系數取 k1.4v為拉削速度fz為拉刀單面齒開量z為拉刀同時工作齒數zL/PP為拉刀齒距 P(1.251.5)1.35 12 mm所以拉刀同時工作齒數為 zL/P=80/127所

18、以 t 0.16 min工序五:以花鍵中心孔和左端面為基準粗銑底槽18H111、選擇臥式銑床X62,銑刀選用三面刃銑刀因為槽深為35 mm ,而粗銑槽的精度可以達到要求所規定的表面粗糙度,根據所選刀具尺寸與銑削方式,可知ap8 mm2、切削用量的確定由機械加工工藝手冊表2.1-96查得切削速度為 V15 m/min 每齒進給量為fz0.2 mm/z。則銑床主軸轉速為 n=29.8 r/min根據機床說明書可取n30 r/min。則實際轉速為 Vffznz0.2×30×24 144 mm/min 3、切削加工工時 由機械加工工藝手冊表2.1-99查得 0.85 min工序六:

19、以花鍵中心孔為基準粗銑上頂面1、背吃刀量的確定因為切削余量較小故一次切削就可切除所有余量故ap=z=1.3mm。2、進給量的確定選用硬質合金端銑刀刀具材料為YG6銑刀直徑為200mm齒數為18,選用臥式銑床X62,功率為7.5KW。由實用機械加工工藝手冊表1192可查得每齒進給量fz0.140.24mm取fz0.2mm/z3、銑削速度的確定由實用機械加工工藝手冊表11-94可查得灰鑄鐵的硬度為150225HBS。則主軸轉速為n1000Vc/D72.5r/min 。VffzZn261r/mm。取n70r/min ,Vf252mm/min。4、切削工時:由切削用量簡明手冊表3.26可查得入切量及超

20、切量Y+=60mm。故 t 0.56mim。工序七:以花鍵孔中心線和左端為基準精銑底槽18H111、由于粗銑已經完成了對槽底面的加工,故選取雙面刃銑刀,臥式銑床X62,背吃刀量ap1 mm。 2、確定進給量由機械加工工藝手冊表2.1-72查得每齒進給量為fz0.050.08 mm/z取fz0.05 mm/z。由機械加工工藝手冊表2.1-75查得后刀面最大磨損限度為0.220.25 mm。由表2.1-76查得銑刀壽命為T60 min 3、切削用量的確定由機械加工工藝手冊表2.1-92查得V24 m/min,則主軸轉速 n=47.7 r/min根據機床的說明書確定主軸轉速為n47.5 r/min。

21、則Vffznz57 mm/min工序八:1 鉆螺紋通孔2X8 2 攻螺紋(一) 鉆螺紋通孔2X8 1、選擇切削用量 選擇高速鋼直柄麻花鉆直徑為8,鉆頭形狀為雙錐修磨橫刃。由切削用量簡明手冊表2.7查得進給量f0.360.44mm/r,由切削用量簡明手冊表2.83和鉆頭允許的進給量確定進給量f0.86mm/r。由切削用量簡明手冊表2.9機床進給機構所允許的鉆削進給量查得f1.6mm/r。故由Z525型立式鉆創說明書取f0.36mm/r。2、確定鉆頭磨鈍標準及壽命由切削用量簡明手冊表2.12查得磨鈍標準為0.50.8壽命為T35min。3、確定切削速度由切削用量簡明手冊表2.15查得切削速度為V1

22、5m/min。則主軸轉速為 n596.8 r/min。由Z525鉆床說明書由就近原則取n680 r/min。故實際切削速度為v14.9 m/min 4、校核機床扭矩及功率由切削用量簡明手冊表2.20查得 =420, =1 0.8,=0.206, =2.0, =0.8 420×72××1 2870.6 N Mc0.206×72××14.5 Nm Pc0.32 KW 根據Z525機床說明書可知Mm=42.2 Nm, Pe=2.8*0.81=2.26 KW, Fmax=8830 N 由于上面所算出的的數據都小于機床的各個相應的參數,故機床符

23、合要求。5、計算鉆削加工工時由切削用量簡明手冊表2.29查得入切量和超切量y的值為6 mm。故 t 0.07 min因為表面存在倆加工孔故加工工時為T=2t0.14 min。(二)、攻M8螺紋由機械加工工藝手冊表7.2-4選用M8細柄機用絲錐,在普通鉆床上攻絲。由機械加工工藝手冊表7.2-13在普通鉆床上攻絲切削速度表查得Vc1112 m/min。故鉆床主軸的轉速為: n437.9 477.7 r/min由Z525的說明書的參數可取n392 r/min。故實際切削速度為 Vc0.163 mm/s攻螺紋機動實際的計算 我tm 其中:工件螺紋的長度10 mm。 :絲錐切削長度22 mm。 :攻螺紋

24、是的超切量(23)P取3。 :攻螺紋是的轉速392 r/min。 :絲錐退出時的轉速680 r/min。 P:螺距1.25mm。 最后,將以上各工序切削用量、工時定額的計算結果,連同其他加工數據,一并填入機械加工工藝過程綜合卡片中。5、 夾具設計為了提高勞動生產率,保證加工質量,降低勞動強度,需要設計專用夾具。經過與指導老師協商,決定設計的第一道工序-粗銑面的銑床夾具。本夾具將用于X51立式銑床。刀具為硬質合金YG6面銑刀,一次對四個毛坯件同時加工。(1) 問題的提出本夾具主要用于粗銑面面,為第一道工序,為后面的工序做粗基準,在加工本道工序前,毛坯件沒有任何加工,因此,本道工序加工時,主要應考慮如何提高勞動生產率,降低勞動強度,而精度不是主要問題。(2) 夾具設計1、定位基準的選擇由零件圖可知,本工序以毛坯件的三個側面為定
