利用單片機STC89C52設計制作電子表匯編

1、 . . . 利用單片機STC89C52設計制作電子表電路圖源程序全局思路：定時模塊單獨工作， 按鍵掃描模塊 和 顯示模塊分時輪流執行 一、 定時模塊單片機啟動后，首先啟動定時器 機器周期是1um，所以定時器計數500000是半秒，1000000次是一秒 將1000000分成256份，每份是3906，定時器每次計數3906。使定時器0工作在方式1，每完成一次計數產生一次中斷使R2自加1，R2初值是0，則當R2=128時是半秒，當R2=0時是一秒 計數初值：65536-3906=61630=F0BEH 所以TH0值為F0H，TL0值為BEH二、按鍵掃描模塊(KT)定時器啟動后，程序轉入 按鍵掃描

2、 和 LED顯示 的循環，首先是按鍵掃描按鍵S0按下，使標志R5加1。R5的值代表顯示模塊的顯示模式，加1表示模式的切換 R5=X 對應 模式X按鍵S1按下，使標志R6的值為1按鍵S2按下，使標志R7的值為1 在時調整、分調整中，S1表示加1，S2表示減1；在鬧鈴調整中，S1表示時加1，S2表示分加1按鍵S3按下，使R5的值為0，即返回模式0三、鬧鐘模塊在這個模塊中，程序判斷DSHI和SHI是否相等 以與DFEN和FEN是否相等，如果兩個判斷都相等就使P2.0清0，驅動蜂鳴器發聲；有任意一個判斷不相等都使P2.0置1，蜂鳴器不工作四、顯示模塊 一共4個LED管，采用分時掃描顯示顯示分為不同的模

3、式：模式0、模式1、模式2、模式3、模式4，對應的標志R5的值為0、1、2、3、4模式0，正常模式，顯示為“時：分”模式1，正常模式，顯示為“分：秒”模式2，時調整模式，顯示為“時：分”，并且“分”正常顯示，“時”一閃一閃模式3，分調整模式，顯示為“時：分”，并且“時”正常顯示，“分”一閃一閃模式4，鬧鈴調整模式，顯示為“時：分”，并且“時”、“分”全部一閃一閃在此模塊，程序根據R5的值進入對應模式。在模式0和模式1，只顯示，不能調整；在模式2（模式3）可以通過按鍵S1、S2對時（分）進行加減操作；在模式4，可以通過S1、S2對鬧鈴的時、分進行加操作（沒有減的操作）各個模式下，按鍵S0使模式號

4、增加，按鍵S3使任何模式返回模式0五、總結1本實驗選用了共陰極LED顯示器，而STC89C52的高電平驅動能力很差，所以需要使用晶體管放大，段碼信號從基極輸入。又因?yàn)檫x用了PNP型晶體管，所以要Sn和段碼信號都是低電平才能使LED發光，致使共陰極的LED需要共陽極的代碼來驅動。2由于STC89C52的高電平驅動能力很差，一般都不做為驅動，所以以后的實驗應盡量選擇共陽極LED，因?yàn)檫@樣可以減少晶體管的數目（本實驗用了7個，如果使用共陽極LED則可以只用4個）。3由于定時器的工作與程序的循環查詢時分開的，所以誤差主要來源于單片機的自身頻率和定時器初值的設定，即：理論的初值只適合于標準的12MHz，

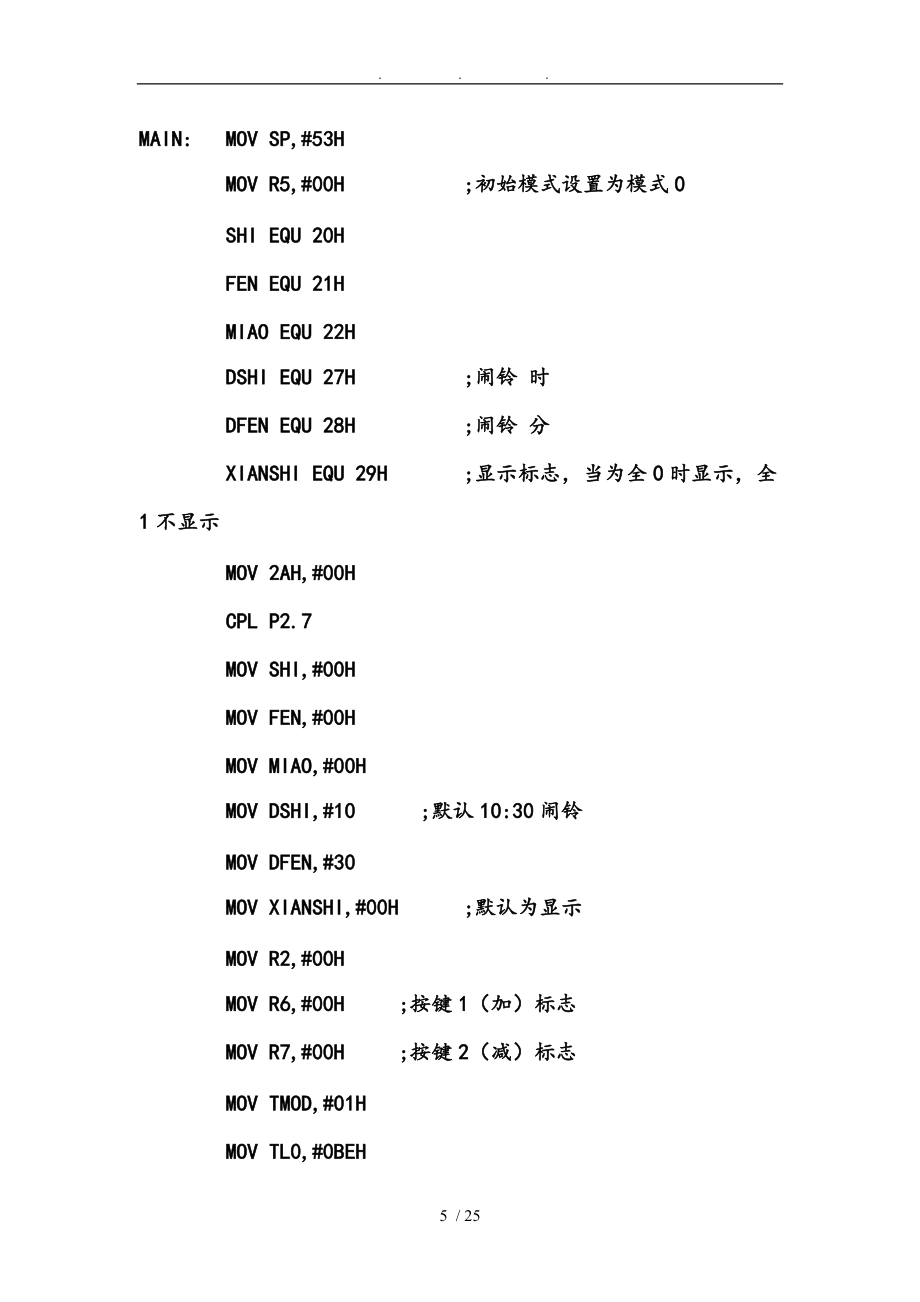

5、現實的單片機頻率可能不是標準值?？梢酝ㄟ^(guò)具體的誤差反算出正確的初值。附：電路圖配套源程序： ORG 0000H AJMP MAIN ORG 000BH AJMP INT10 ORG 0030HMAIN: MOV SP,#53H MOV R5,#00H ;初始模式設置為模式0 SHI EQU 20H FEN EQU 21H MIAO EQU 22H DSHI EQU 27H ;鬧鈴 時 DFEN EQU 28H ;鬧鈴 分 XIANSHI EQU 29H ;顯示標志，當為全0時顯示，全1不顯示 MOV 2AH,#00H CPL P2.7 MOV SHI,#00H MOV FEN,#00H MOV

6、 MIAO,#00H MOV DSHI,#10 ;默認10:30鬧鈴 MOV DFEN,#30 MOV XIANSHI,#00H ;默認為顯示 MOV R2,#00H MOV R6,#00H ;按鍵1（加）標志 MOV R7,#00H ;按鍵2（減）標志 MOV TMOD,#01H MOV TL0,#0BEH MOV TH0,#0F0H SETB EA SETB ET0 SETB TR0LOOP: AJMP AA3 ;鍵盤掃描 與 LED顯示 入口INT10: MOV TL0,#0BEH MOV TH0,#0F0H INC R2 CJNE R2,#128,INT11 ACALL AA1 ;半秒

7、中斷入口INT11: CJNE R2,#0,INT2 ACALL AA2 ;一秒中斷入口INT2: RETIAA1: CPL P2.7 ;半秒中斷服務 P2.7取反，使兩點閃動 MOV 2AH,#0FFH RETAA2: CPL P2.7 ;一秒中斷服務 P2.7取反，使兩點閃動 MOV 2AH,#00H INC MIAO MOV R0,#22H CJNE R0,#60,AA22 MOV MIAO,#00H INC FEN DEC R0 CJNE R0,#60,AA22 MOV FEN,#00H INC SHI DEC R0 CJNE R0,#24,AA22 MOV SHI,#00HAA22:

8、 RETAA3: ACALL KT ;調用鍵盤掃描程序 ;返回：K0閉合則模式號加1 ;K1閉合則R6=#01H ;K2閉合則R7=#01H ;K3閉合則模式號置1，即返回模式0AA5: PUSH ACC MOV A,SHI ;鬧鐘 CJNE A,DSHI,AA55 MOV A,FEN CJNE A,DFEN,AA55 CLR P2.0 POP ACC AJMP AA4 AA55: SETB P2.0 POP ACCAA4: MOV A,R5 ;LED顯示 ，模式標志位R5 RL A MOV DPTR,#MODTAB JMP A+DPTRMODTAB: AJMP MOD0 ;時分式 AJMP

9、MOD1 ;分秒式 AJMP MOD2 ;時調整 AJMP MOD3 ;分調整 AJMP MOD4 ;鬧鈴設置模式 AJMP MOD5 ; 預留擴展模式（未定義） AJMP MOD6 ; 預留擴展模式（未定義）MOD0: MOV XIANSHI,#00H ;開顯示 MOV R3,#3 ;模式0（正常模式） 時分式 ,標志R5=0 MOV A,FEN ;顯示S3 MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC ACALL PRT DEC R3 ;顯示S2 POP ACC SWAP A ANL A

10、,#0FH MOV R4,A ACALL PRT DEC R3 ;顯示S1 MOV A,SHI MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC ACALL PRT DEC R3 ;顯示S0 POP ACC SWAP A ANL A,#0FH MOV R4,A ACALL PRT AJMP LOOP ;轉回鍵盤掃描MOD1: MOV XIANSHI,#00H;開顯示 MOV R3,#3 ;模式1 分秒式 ，標志R5=1 MOV A,MIAO ;顯示S3 MOV B,#10 DIV AB SWAP

11、 A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC ACALL PRT DEC R3 ;顯示S2 POP ACC SWAP A ANL A,#0FH MOV R4,A ACALL PRT DEC R3 ;顯示S1 MOV A,FEN MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC ACALL PRT DEC R3 ;顯示S0 POP ACC SWAP A ANL A,#0FH MOV R4,A ACALL PRT AJMP LOOP ;轉

12、回鍵盤掃描MOD2: MOV XIANSHI,#00H ;開顯示 MOV R0,#SHI CJNE R6,#01H,MOD21 ;模式2,時調整，標志：R5=2 INC SHI CJNE R0,#24,MOD23 MOV SHI,#00H MOD23:MOV R6,#00H MOV R7,#00H SJMP MOD22 MOD21:CJNE R7,#01H,MOD22 CJNE R0,#00H,MOD24 MOV SHI,#23 SJMP MOD25 MOD24:DEC SHI MOD25:MOV R6,#00H MOV R7,#00H MOD22:MOV R3,#3 MOV A,FEN ;顯

13、示S3 MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC ACALL PRT DEC R3 ;顯示S2 POP ACC SWAP A ANL A,#0FH MOV R4,A ACALL PRT DEC R3 ;顯示S1 MOV A,SHI MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC MOV A,2AH ;判斷顯示與否 ;關顯示，產生一閃一閃的效果 并且與兩點同步 ORL XIANSHI,A

14、ACALL PRT DEC R3 ;顯示S0 MOV XIANSHI,#00H POP ACC SWAP A ANL A,#0FH MOV R4,A MOV A,2AH ;判斷顯示與否 ORL XIANSHI,A ACALL PRT AJMP LOOP ;轉回鍵盤掃描MOD3: MOV XIANSHI,#00H MOV R0,#FEN CJNE R6,#01H,MOD31 ;模式3,分調整，標志：R5=3 INC FEN CJNE R0,#60,MOD33 MOV FEN,#00H MOD33:MOV R6,#00H MOV R7,#00H SJMP MOD32 MOD31:CJNE R7,#

15、01H,MOD32 CJNE R0,#00H,MOD34 MOV FEN,#59 SJMP MOD35 MOD34:DEC FEN MOD35:MOV R6,#00H MOV R7,#00H MOD32:MOV R3,#3 MOV A,FEN ;顯示S3 MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC MOV A,2AH ORL XIANSHI,A ACALL PRT MOV XIANSHI,#00H DEC R3 ;顯示S2 POP ACC SWAP A ANL A,#0FH MOV R4,

16、A MOV A,2AH ORL XIANSHI,A ACALL PRT DEC R3 ;顯示S1 MOV XIANSHI,#00H MOV A,SHI MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC ACALL PRT DEC R3 ;顯示S0 POP ACC SWAP A ANL A,#0FH MOV R4,A ACALL PRT AJMP LOOP ;轉回鍵盤掃描MOD4: CJNE R6,#01H,MOD41 INC DSHI MOV R0,#DSHI CJNE R0,#24,MOD41

17、 MOV DSHI,#00H MOD41:MOV R6,#00H CJNE R7,#01H,MOD42 INC DFEN MOV R0,#DFEN CJNE R0,#60,MOD42 MOV DFEN,#00H MOD42:MOV R7,#00H MOV R3,#3 MOV A,DFEN ;顯示S3 MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC MOV XIANSHI,#00H MOV A,2AH ORL XIANSHI,A ACALL PRT DEC R3 ;顯示S2 POP ACC SW

18、AP A ANL A,#0FH MOV R4,A MOV XIANSHI,#00H MOV A,2AH ORL XIANSHI,A ACALL PRT DEC R3 ;顯示S1 MOV A,DSHI MOV B,#10 DIV AB SWAP A ADD A,B MOV 24H,A ANL 24H,#0FH MOV R4,24H PUSH ACC MOV XIANSHI,#00H MOV A,2AH ORL XIANSHI,A ACALL PRT DEC R3 ;顯示S0 POP ACC SWAP A ANL A,#0FH MOV R4,A MOV XIANSHI,#00H MOV A,2AH

19、 ORL XIANSHI,A ACALL PRT AJMP LOOPMOD5: MOV R5,#00H AJMP LOOPMOD6: MOV R5,#00H AJMP LOOPTABLE: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H ;共陽極段碼表TABLE1:DB 0F7H,0FBH,0FDH,0FEH ;S碼值DELAY: MOV 25H,#10 ;延時1ms DE1: MOV 26H,#49 DJNZ 26H,$ DJNZ 25H,DE1 RETDELAY15MS: MOV 25H,#150 ;延時15ms DE2: MOV 26H,#49 DJNZ 26H,$ DJNZ 25H,DE2 RETPRT: MOV A,R3 ;顯示程序，參數為R3,R4，前者表示Sn，后者表示待顯示
