Navisworks概述

1、* *Navisworks培訓課程1 .什么是 navisworksAutodesk Navisworks 2015是一個綜合性項目審閱解決方案，支持5D模擬、協調、分析及交流設計意圖和可施工性。 可以將廣泛 的建筑信息模型（BIM）、數字原型和流程工廠設計應用中創建的多學 科設計數據合并成一個集成的項目模型。綜合性的計劃、量化、費用、 動畫和可視化功能可以協助用戶展現設計意圖，模擬施工，幫助提高 洞察力和可預測性。實時導航與查看工具集相結合，支持在整個項目 團隊中進行協作?？梢允褂肗WD和DWF?文件格式發布和查看整個項目模型，以便在施工過程中提供來自設計的寶貴數字資源。干擾管理工具可幫助設

2、計專家和施工專家在施工開始之前預見并避免 潛在問題，從而盡可能減少代價昂貴的延期和返工（僅在 Autodesk Navisworks Manage 中提供）?？梢允褂?Autodesk Navisworks Freedom軟件發布和免費查看整個項目模型。2007年被Autodesk收購，成為其三維設計分析領域的一個重 要組成部分。三個版本：Navisworks Manage功能最全Navisworks simulate 缺少碰撞檢查Navisworks Freedom 免費瀏覽器核心價值：1.實時漫游，在普通的電腦上實現對任意規模的模型 的漫游和審查。2 .跨越文件格式間的鴻溝，支持絕大多數的

3、CAD系統文件格式，不 論文件大小，都可以進行系統之間的模型合并。3 . NWD文件格式，更安全、輕量、高保護性的文件格式，并可以利 用免費插件進行查看。4 .三維校審工具，高效和支持自定義的校審工具，滿足團隊內部協同 設計的需要，5 .突出的可視效果，實時的高品質漫游效果和輸出6 . 4D模擬，可以和進度軟件結合，在模型中完整模擬整個建造過程。7 .模擬與人的互動，及動畫模擬，利用動畫和可編程的控制，實現模 型與漫游者之間的互動。8 . Autodesk Navisworks 有三種原生文件格式： NWD、NWF 和 NWC。NWD文件包含所有的幾何模型圖形及 Navisworks 特有的數

4、據，如審閱標記。可以將 NWD格式文件看作是模型當前狀態的快照。NWD文件比較小，它是一種高度壓縮文件，它們將 CAD數據最大壓縮為原始大小的80%。原審數據NWF它包含指向原始文件（NWD ）以及navisworks 特定的數據（如審閱標記）的鏈接。此文件格式不會保留任何模型幾何圖形，這使得NWF的大小要比NWD小很多。NWC它是自動生成的緩存文件，比原文件（CAD）要小，在打開其 他非nv格式文件是自動生成的，可以存為nwd格式。* *可以向標準界面應用其他主題。1.應用程序按鈕 5.場景視圖和菜單2.快速訪問工具6.導航欄3.信息中心7.可固定窗口4.功能區8.狀態欄說明選項關閉當前打開

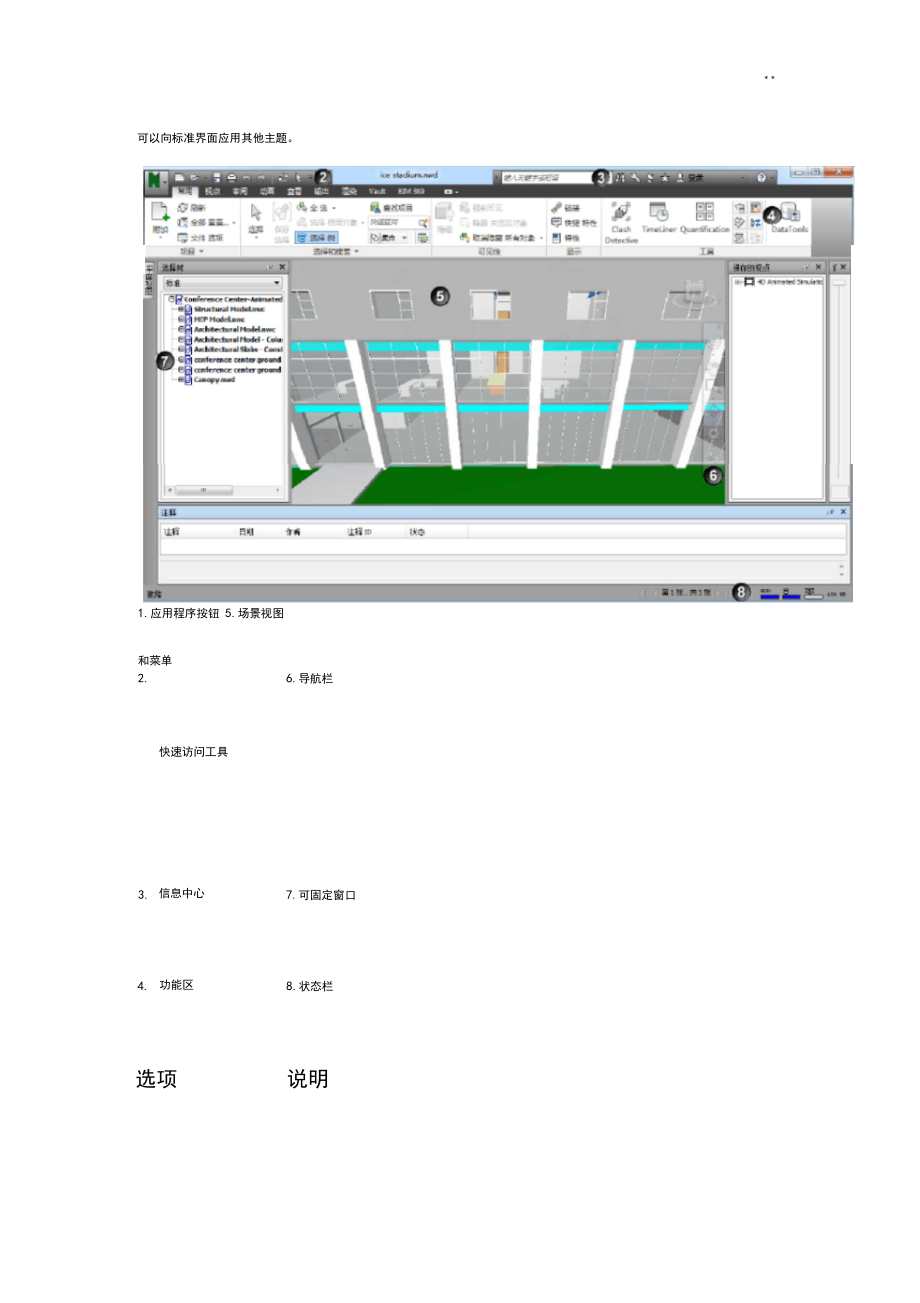

5、的文件，并創建新文件。會 （打開）打開文件目（保存）保存當前文件。將項目另存為一種原生 Autodesk Navisworks 格式（NWF 或 NWD ）國（導出）導出當前項目中的數據（發布）© （打?。┌l(fā)布當前項目打印場景并設置與打印相關的設置。13 （通過電子郵件發送）創建新的電子郵件，并以當前文件作為附件。(Vault務器）啟動Autodesk Vault 單機版客戶端，并使您可以登錄Autodesk Vault服務器以及從該服務器文件。默認情況下不顯示此選項。要啟用該選項，請使用“選項編輯器”（“工具”> “Vai顯示”）選項打開“選項編輯器”退出Navisworks

6、退出程序快速訪問工具欄位于應用程序窗口的頂部，其中顯示常用命令。可以向快速訪問工具欄添加數量不受限制的按鈕。會將按鈕添加到默認命令的右側。可以在按鈕之間添加分隔符。超出工具欄最大長度范圍的命令會以彈出按鈕 & ,曰巨細M修|環常用視點審閱就畫查看箱出海染 BIM劃顯示。制與二具招用制分二面對齊頂部, 也能接吉國感黃旋靖模式一前殳置注意只有功能區命令可以添加到快速訪問工具欄中?？梢詫⒖焖僭L問工具欄移至功能區的上方或下方。顯示功能區的步驟隱藏或顯示功能區選項卡的步驟 隱藏或顯示功能區面板的步驟 顯示或隱藏功能區面板上的文字標簽的步驟 將浮動面板放回功能區的步驟切換功能區大小的步驟重置功能區

7、和快速訪問工具欄的步驟滑出面板啟動工具調整功能區大小功能區“常用”選項卡面板包含用于執行以下操作的工具項目控制整個場景，包括監i加文件和刷新CAD文件，重置在 Autodesk Navisworks中所做的更改,選擇和搜索通過一系列方法（包括使用搜索）選擇場景中的項目并保存選擇內容。可見性顯示和隱藏模型幾何圖形的項目。顯示顯示和隱藏信息，包括特性和鏈接。工具啟動Autodesk Navisworks 模擬和分析工具。視點”選項卡“審閱”選項卡面板包含用于執行以下操作的工具測量測量距離、角度和面積。紅線批注在當前視點上繪制紅線批注標記標記在場景中添加和定位標記。注釋在場景中查看和定位注釋?！皠?dòng)畫

8、”選項卡導出將項目中的動畫導出為 AVI文件或一系列圖像文件。“視圖”選項卡面板包含用于執行以下操作的工具立體啟用立體視覺（如果適合的硬件可用）。默認情況下會隱藏此面板。設置運動的線速度和角速度，選擇導航工具和三維鼠標設置，并應用真實效果設置（如重力和碰撞 導航板。導航輔助工具打開/關閉導航控件，如導航欄、ViewCube、HUD元素和參考視圖。軸網和標高顯示或隱藏軸網線并自定義標高的顯示方式。場景視圖控制“場景視圖”窗口，包括進入全屏，拆分窗口以及設置背景樣式/顏色。工作空間控制顯示的浮動窗口，以及載入/保存工作空間配置?！拜敵觥边x項卡面板包含用于執行以下操作的工具 打印打印和預覽當前視點，

9、然后設置打印設置。發送發送以當前文件為附件的電子郵件。發布將當前場景發布為 NWD文件。導出場景將當前場景發布為三維DWF/DWFx、FBX或Google Earth 文件視覺效果輸出圖像和動畫。導出數 從Autodesk Navisworks 導出數據，包括 Clash、TimeLiner、搜索和視點數據以及PDS標記。Cla據Autodesk Navisworks Manage 用戶。“渲染”選項卡“項目工具”選項卡返回切換回到當前視圖中兼容的設計應用程序。持定持定選定的項目，以便它們?cè)谀鷩@場景導航時隨您一起移動。觀察將當前視圖聚焦于選定的項目，以及將當前視圖縮放到選定的項目上可見性控制

10、選定項目的可見性。變換移動、旋轉和縮放選定的項目。外觀更改選定項目的顏色和透明度。鏈接管理附加到選定項目的鏈接。“剖分工具”選項卡注意僅適用于三維工作空間。啟用啟用/禁用當前視點的剖分。模式在平面模式和框模式之間切換剖分模式。平面設置控制剖面。變換移動、旋轉和縮放剖面/框。保存保存當前視點。Vault選擇樹“選擇樹”是一個可固定窗口， 其中顯示模型結構的各種層次視圖，如在創建模型的 CAD應用程序定義的那樣。對于Revit 2014 及更高版本（RVT或NWC ）文件，可以對模型層次進行結構化設計，以在每個層級下顯示類別、族、類型和實例，并顯示 Revit對象所使用的材質。例如，門可以分解 為

11、玻璃或木板材等組成部分。默認情況下，下拉列表中提供四個選項：? 標準。顯示默認的樹層次結構（包含所有實例）。層次可以按字母順序進行排序。? 緊湊。“標準”選項可顯示層次的簡化版本，省略各種項目。可以在“選項編輯器”中 自定義此樹的復雜程度。? 特性。顯示基于項目特性的層次結構。這使您可以按項目特性輕松地手動搜索模型。? 集合。顯示選擇集和搜索集的列表。如果未創建選擇集和搜索集，則不顯示此選項。自定義緊湊“選擇樹”中的內容的步驟1 .單擊應用程序按鈕 1!> “選項”。2 .在“選項編輯器”中，展開“界面”節點，然后單擊“選擇”選項。3 .在“選擇”頁面上，在“緊湊樹”框中選擇所需的細節級

12、別。從以下選項選擇：? 模型-將樹限制為僅顯示模型文件。? 圖層-可以將樹向下展開到圖層級別。? 對象-可以向下展開到對象級別，但是沒有在“標準”選項卡上顯示的實例化級別。4 .單擊“確定”選擇工具I常用”選項卡 A “選擇和搜索”面板中提供兩個選擇工具（“選擇” 嘴 和“框選”-g-F）,可用于控制選擇幾何圖形的方式。通常，使用選擇工具與使用導航工具（請參見特定于產品的導航工具 ）是互斥的，因此進行選 擇時不能進行導航，反之亦然按住Shift鍵并拖動框可選擇框內的和與框相交的所有項目在使用“選擇”工具時按住空格鍵可將選擇工具切換為“選擇框”工具。松開空格鍵后，選擇工 具將回到“選擇”工具，同

13、時保留已經做出的所有選擇。設置拾取半徑的步驟1 .單擊應用程序按鈕.a “選項”。2 .在“選項編輯器”中，展開“界面”節點，然后單擊“選擇”選項。3 .在“選擇”頁面上，輸入半徑（以像素為單位），項目必須在此半徑內才可被選中。有 效值介于1和9之間。4 .單擊“確定”。如果發現選擇了錯誤的項目級別， 則可以按交互方式在選取精度之間切換，而不必轉到“選項編輯器”或“常用”選項卡?？梢酝ㄟ^按住 Shift鍵并單擊項目來完成此操作。 每次單擊項目時這 都會選擇一個更具體的級別，直到精度為“幾何圖形”為止，此時它將恢復為“模型”。單擊不同的項目會將選取精度恢復為默認值（在“選項編輯器”中設置）。?

14、文件。使對象路徑始于文件級別；因此，將選中處于當前文件級別的所有對象。? 圖層。對象路徑始于圖層節點；因此，將選擇圖層內的所有對象。? 最高層級的對象。對象路徑始于圖層節點下的最高級別對象（如果有）。? 最低層級的對象。對象路徑始于"選擇樹"中的最低級別對象。Autodesk Navisworks首先查找復合對象，如果沒有找到，則會改為使用幾何圖形級別。這是默認選項。? 最高層級的唯一對象。對象路徑始于“選擇樹”中地第一個唯一級別對象（非多實例化）。幾何圖形。對象路徑始于“選擇樹”中的幾何圖形級別可以使用“選項編輯器”自定義高亮顯示“場景視圖”中選定幾何圖形的顏色和方法。有

15、三種類型的高亮顯示:著色“特性”窗口“特性”窗口是一個可固定窗口，其中包含專用于和當前選定對象關聯的每個特性類別的選項卡。默認情況下，不顯示內部文件特性，如變換特性和幾何圖形特性。啟用內部文件特性時，“內 部類型”特性將顯示在“項目”選項卡中。默認情況下，也會隱藏內部特性名稱。啟用后，它 們將顯示在“特性”列中以及“特性”窗口的每個選項卡中，且在括號中。在執行Quantification特性映射時或在手動修改XML特性映射文件時顯示這些功能可能非常有用使用“選項編輯器”時可以切換兩者功能“特性”窗口o打開/關閉“特性”窗口的步驟o檢查對象特性的步驟o將包含內部特性的選項卡添加到“特性”窗口的步

16、驟o“特性”窗口的參考自定義特性o添加自定義特性選項卡的步驟o重命名自定義特性選項卡的步驟o刪除自定義特性選項卡的步驟o編輯自定義特性的步驟o刪除自定義特性的步驟將包含內部特性的選項卡添加到“特性”窗口的步驟1.單擊應用程序按鈕18 A “選項”。2 .在“選項編輯器”中，展開“界面”節點，然后單擊“開發人員”選項。3 .在“開發人員”頁面上，選中“顯示內部特性”復選框。4 .單擊“確定”。“特性”關聯菜單包含以下選項：? 復制值復制選定的值。? 復制行復制選定的行。? 復制所有復制選項卡上的所有內容。? 編輯鏈接。打開“編輯鏈接”對話框。? 添加新用戶數據標簽。 將自定義特性選項卡添加到“特

17、性”窗口。? 刪除新用戶數據標簽。 從“特性”窗口中刪除當前選定的自定義特性選項卡? 插入新特性。添加自定義特性。? 刪除特性。刪除當前選定的自定義特性。? 編輯特性值。可用于編輯除布爾型外的所有特性類型的值。? 設定值?？捎糜诰庉嫴紶柼匦灶愋偷闹?。? 重命名特性。重命名當前選定的自定義特性。? 重命名標簽。 重命名當前在“特性”窗口中選定的自定義特性選項卡。添加自定義特性的步驟1 .打開“特性”窗口。2 .單擊要在其中添加特性的自定義選項卡。3 .在特性區域中單擊鼠標右鍵，單擊“插入新特性”，然后單擊要添加的特性類型。請選擇：? 字符串-如果特性值是一個字符串? 布爾-如果特性值是“是”或“

18、否”? 浮點-如果特性值是一個小數值，例如： 1.234? 整數-如果特性值是正整數（1、2、3.）、負整數（-1、-2、-3）或零（0）4 .在“特性”框中輸入特性的名稱，然后按 Enter鍵。5 .雙擊“值”框，在提供的框中輸入與您的特性關聯的值，然后單擊“確定”。注意對于布爾特性，雙擊“值”框可在“是”和“否”值之間切換。快捷特性可以在“場景視圖”中打開和關閉快捷特性。Autodesk Navisworks會記住任務之間選定的可見性設置。打開“快捷特性”時，在“場景視圖”中的對象上移動光標時，可以在工具提示樣式窗口中查看特性信息。您無需首先選擇對象?？旖萏匦怨ぞ咛崾緯?huì)在幾秒鐘后消失。默認

19、情況下，快捷特性顯示對象的名稱和類型，但是可以使用“選項編輯器”定義顯示哪些特性。通過配置的每個定義，可以在快捷特性中顯示其他類別/特性組合。可以選擇是否在快捷特性中隱藏類別名稱。注意將鼠標移到無請求特性的對象上時，Autodesk Navisworks將在選擇樹中向上搜索包含該信息的父對象，并改為顯示此父對象，從而最大限度地利用您獲得的有用信息。添加/刪除快捷特性定義的步驟1 .單擊應用程序按鈕2 .在“選項編輯器”中，展開“界面”節點，展開“快捷特性”節點，然后單擊“定義”選項。3 .在“定義”頁面上，單擊“網格視圖”1士1將快捷特性定義顯示為表行。4 .單擊“添加元素”在表的頂部將添加一

20、個新行。5 .單擊“類別”歹U,然后從下拉列表中選擇特性類別，例如“項目”。可用選項取決于模型 中的特性類別。6 .單擊“特性”歹U,從下拉列表中選擇特性名稱，例如“材質”?？捎眠x項取決于選定的特 性類別。7 .單擊“確定”。注意可以向快捷特性添加任意數量的定義。隱藏類別名稱的步驟1 .單擊應用程序按鈕18 A “選項”。2 .在“選項編輯器”中，展開“界面”節點，然后單擊“快捷特性”選項。3 .選中“隱藏類別”復選框。4 .單擊“確定”。鏈接Autodesk Navisworks中有以下幾個鏈接源：從原生 CAD文件轉換的原始鏈接、由Autodesk Navisworks用戶添加的鏈接以及由

21、程序自動生成的鏈接（例如，選擇集鏈接、視點鏈接、"TimeLiner ”任務鏈接等）。從原生CAD文件轉換的鏈接和由Autodesk Navisworks用戶添加的鏈接將被視為對象特性。這意味著，可以在“特性”窗口中檢查它們。還可以使用“查找項目”窗口搜索它們。所有鏈接都隨 Autodesk Navisworks文件一起保存，因此在模型更改時，鏈接仍存在，以供您和其他人查看。有以下兩種類型的鏈接：標準鏈接和用戶定義的鏈接。標準鏈接分為以下類別：? 超鏈接? 標簽? 視點? Clash Detective 。僅適用于 Autodesk Navisworks Manage 用戶。? Ti

22、meLiner? 集合? 紅線批注標記默認情況下，除標簽外，所有鏈接都在“場景視圖”中繪制為圖標。標簽繪制為文字。用戶定義的鏈接可用于自定義鏈接類別，以適合您的工作流。默認情況下，用戶定義的鏈接在“場景視圖”中繪制為圖標?？梢允褂谩斑x項編輯器”打開/關閉每個鏈接類別的顯示，以及控制其外觀。添加鏈接時，可以為其指定用戶定義的類別、超鏈接類別或標簽類別。其余類別是AutodeskNavisworks 生成對應鏈接時自動指定的。視點概述視點是為“場景視圖”中顯示的模型創建的快照。重要的是，視點并非僅僅可用于保存關于模型的視圖的信息。例如，可以使用紅線批注和注釋對它們進行注釋，從而使您能夠?qū)⒁朁c(diǎn)用作設

23、計審閱核查蹤跡。視點還可以用作“場景視圖”中的鏈接，這樣，在視點上單擊以及縮放到視點時，Autodesk Navisworks還會顯示與其相關聯的紅線批注和注釋。視點、紅線批注和注釋都保存在Autodesk Navisworks 的NWF文件中，且與模型幾何圖形無關。因此，更改原生 CAD文件時，保存的視點保持不變，看起來像是模型幾何圖形基 礎圖層上的覆蓋層。這樣，您可以查看設計的進展情況。有關鏈接、注釋和紅線批注的詳細信 息，請參見檢查模型；有關NWF文件格式的詳細信息，請參見原生文件格式。視點包含某個范圍的關于模型的視圖的不同信息、導航設置以及采用紅線批注和注釋形式的注釋。詳細信息請參見默

24、認視點選項。，模型的視圖? 相機位置、投影模式、視野和方向? 光源模式、渲染模式以及用于不同幾何圖形類型（曲面、線、點）的顯示的開關? 剖分配置此外，可以將下列項目替代與視點一起保存（這是可選的）：? 可見性（隱藏項目/強制項目）? 外觀（顏色和透明度），導航? 動作的線速度和角速度? 真實效果設置（碰撞、重力、第三人、蹲伏）? 當前選定的導航工具注釋? 紅線批注? 注釋創建和修改視點1視點概述1"保存的視點”窗口o打開/關閉“保存的視點”窗口的步驟“保存的視點”窗口的參考保存視點o 保存視點重新調用視點o 從功能區重新調用視點的步驟o 從“保存的視點”窗口重新調用視點的步驟組織視點

25、o 將視點組織到文件夾中的步驟編輯視點o編輯當前視點的步驟o 編輯視點的步驟o 刪除視點的步驟o設置默認視圖屬性的步驟o設置默認碰撞選項的步驟共享視點默認視點選項以下兩個視圖屬性可以與視點一起保存：? 隱藏項目/強制項目-項目是隱藏的還是強制的? 替代材質-項目的顏色和透明度。/強制項目通過 亞視點可以將視點設置為保存任一屬性。若要更新對替代材質或隱藏項目 進行的更改，請使用視點關聯菜單上的“更新”選項。但是，要小心操作，因?yàn)檫@還會更新視 點，從而可能會破壞與視點一起存儲的所有紅線批注信息。默認情況下，這些屬性不會與新保存的視點存儲在一起。如果確實要在默認情況下保存這些屬性，則可以在“選項編輯

26、器”中對此進行設置。默認碰撞設置也可以與視點一起保存，包括是否啟用碰撞、重力、蹲伏和第三人視圖。這 些設置僅用于三維工作空間通過以與編輯視圖屬性相同的方式編輯視點，可以將該視點設置為保存其中任一設置。默認情況下，將禁用所有碰撞設置。如果要保存首選的默認碰撞設置，請使用“選項編輯奧，WT o注意修改默認視點設置時，所做更改不會影響當前打開的Autodesk Navisworks 文件。只要打開新的 Autodesk Navisworks文件或者啟動新的 Autodesk Navisworks 任務，就會使用這些更改。設置默認視圖屬性的步驟1 .單擊應用程序按鈕"選項”。2 .在“選項編

27、輯器”中，展開“界面”節點，然后單擊“視點默認值”選項。3 .如果要將隱藏項目和強制項目與保存的視點一起保存，請選中“保存隱藏項目/強制項目屬性”復選框。這意味著當返回到這些視點時，保存該視點時隱藏的項目將再次隱藏，而那些已繪制的項目將再次被繪制。默認情況下，該復選框處于清除狀態，這是因?yàn)閷⒃摖顟B(tài)信息與每個視點保存在一起需要大量的內存。有關隱藏項目的詳細信息，請參見隱藏對象；有關使項目成為強制項目的詳細信息，請參見使對象成為強制項目 。4 .如果要將材質重疊項與保存的視點保存在一起，請選中“重疊材質”復選框。這意味著當返回到這些視點時，在保存視點時設置的材質重疊項將被再次使用。默認情況下，該復

28、選框?qū)⑻幱谇宄隣顟B(tài)，這是因?yàn)閷顟B(tài)信息與每個視點保存在一起需要較多數量的內存。有關重疊材質的詳細信息，請參見操作對象屬性o5 .選中“替代模型線速度”復選框，將能夠設置一個特定速度以在載入模型時進行導航。如果不選中該復選框，則導航線速度將與載入模型的大小直接相關。6 . “默認角速度”可以設置為每秒的任意角度數。這將影響相機旋轉的速度。7 .單擊“確定”。設置默認碰撞選項的步驟1 .單擊應用程序按鈕"選項”。2 .在“選項編輯器”中，展開“界面”節點，然后單擊“視點默認值”選項。3 .在“視點默認值”頁面上，單擊“設置”按鈕。4 .在"默認碰撞"對話框 中，選擇希

29、望 Autodesk Navisworks在初始化時使用的默認選項。5 .單擊“確定”，返回“選項編輯器”6 .單擊“確定”以保存更改。剖分使用Autodesk Navisworks ,可以在三維工作空間中為當前視點啟用剖分，并創建模型 的橫截面。剖分功能不適用于二維圖紙。橫截面是三維對象的切除的視圖，可用于查看三維對象的內部。通過單擊“視點”選項> > 卡 “剖分”面板 “啟用剖分”可為當前視點啟用和禁用剖分。打開剖分時，“剖分工具”上下文選項卡會自動顯示在功能區上?！捌史止ぞ摺边x項卡 > “模式”面板中有兩種剖分模式：“平面”和“框”。使用“平面”匚力模式最多可在任何平面

30、中生成六個剖面，同時仍能夠在場景中導航, 從而使您無須隱藏任何項目即可查看模型內部。默認情況下，剖面是通過模型可見區域的中心 創建的。剖面存儲在視點內部，因此它們也可以在視點動畫和對象動畫內使用以顯示動態剖分的模型。有關視點的詳細信息，請參見“保存的視點”窗口 ；有關動畫的詳細信息，請參見 錄制和播放動畫?！翱颉?模式使您能夠集中審閱模型的特定區域和有限區域。到處移動框時，在“場景視圖”中僅顯示已定義剖面框內的幾何圖形。4調整剖面或剖面框的位置和大小您可以使用“剖分工具”選項卡 > “變換”面板中的工具調整剖面或剖面框的位置和大小，以便將審閱集中于模型的特定區域和有限區域。您可以使用“移

31、動”、“旋轉”禾“縮放”小控件，或在指定字段中鍵入數值，以手動執行此操作。申0臼口移動近場雷放重置0.000m0.000B0.0000.00。m位雪：0.000輜：OjOODOjOOO綿成：j0,00-3心：0.0000.000n銅銀項目您也可以使用功能區中的“適應選擇”選項，根據當前選定的對象快速設置剖面或剖面框的移動限制。若要使用此功能，請?jiān)凇皥?chǎng)景視圖”或“選擇樹”中選擇所需的對象，然后單擊 陶“適應選擇”。根據剖分模式，活動剖面或剖面框?qū)⒁苿?dòng)到當前選擇的邊界處。啟用和使用剖面要查看模型的橫剖面，可以啟用最多六個剖面。啟用平面時，意味著它會影響（穿過）場景 當前平面是在“場景視圖”中以可視

32、方式渲染的平面。將某個平面選擇為當前平面會自動啟用 該平面（如果尚未啟用）。第一次啟用某個剖面時，會使用默認的對齊和位置創建它。之后，啟用剖面會還原保存的對齊、位置和旋轉（如果它對當前視點可用）。注意要為啟用的剖面保存設置（對齊、位置、旋轉），需要在啟用剖分的情況下在剖分模式下 保存當前視點。默認情況下，剖面是在視圖內創建的，且盡可能靠近視圖的中心。直觀上，剖面是由一個淺藍色線框代表的。通過打開 /關閉相應的小控件按鈕，可以隱藏可視平面表示。，為當前視點打開或關閉剖分的步驟，啟用和使用剖面o第一次使用平面創建三維模型的橫截面的步驟o更改當前剖面的步驟o啟用或禁用其他剖面的步驟o自定義剖面對齊?

33、將剖面與預先固定的方向之一對齊的步驟?將剖面與線對齊的步驟?將剖面與曲面對齊的步驟?將剖面與視圖對齊的步驟o移動和旋轉剖面使用小控件移動剖面的步驟 用數字移動剖面的步驟 使用小控件旋轉剖面的步驟?通過數值方式旋轉剖面的步驟o鏈接剖面?將平面鏈接到一起的步驟自定義剖面對齊默認情況下，會將剖面映射到六個主要方向之一，如下所示:平卸編號平面名稱默認對齊1平面1上2平面2底部3平面3前圜4平面4后面5平面5左6平面6右可以為當前剖面選擇一種不同的又t齊?？晒┻x擇的對齊有6種固定對齊和 3種自定義對齊:? 頂部 -將當前平面與模型的頂部對齊。? 底部回-將當前平面與模型的底部對齊。? 前面-將當前平面與

34、模型的前面對齊。? 后面邙-將當前平面與模型的后面對齊。? 左側回-將當前平面與模型的左側對齊。? 右側邙-將當前平面與模型的右側對齊。? 與視圖對齊濕0 -將當前平面與當前視點相機對齊。? 與曲面對齊。-使您可以拾取一個曲面，并在該曲面“上”放置當前平面，其法線與所拾取的三角形的法線對齊。? 與線對齊 伊-使您可以拾取一條線，并在該線“上”所單擊的點處放置當前平面，并進行對齊，以便其法線就在該線上，從而朝向相機。將剖面與預先固定的方向之一對齊的步驟1 .單擊“剖分工具”選項卡 A “模式”面板 > “平面” Uli2 .單擊“平面設置”面板上的“當前平面”下拉菜單，然后選擇需要自定義的

35、平面，例如，平面1。此平面會成為當前平面。3 .單擊“平面設置”面板上的“對齊”下拉菜單，然后選擇六個預先固定的方向之一，例如，“頂部”Autodesk Navisworks將更新剖面的位置和對齊方式。以保存當前剖分4 .可選：?jiǎn)螕簟捌史止ぞ摺边x項卡 > “保存”面板 > “保存視點”的視點。將剖面與線對齊的步驟1 .單擊“剖分工具”選項卡 > “模式”面板 第“平面” u。2 .單擊“平面設置”面板上的“當前平面”下拉菜單，然后選擇需要自定義的平面，例如，平面1。此平面會成為當前平面。I3 .單擊“平面設置”面板上的“對齊”下拉菜單，然后單擊“與線對齊”卜。光標形狀變?yōu)槟繕?biāo)

36、令。4 .在“場景視圖”中，單擊要與之對齊的線上的某個位置。Autodesk Navisworks將更新剖面的位置和對齊方式，以便將它放置在您單擊的點上。I5 .可選：?jiǎn)螕簟捌史止ぞ摺边x項卡 > “保存”面板 > “保存視點”以保存當前剖分的視點。將剖面與曲面對齊的步驟1 .單擊“剖分工具”選項卡 > “模式”面板第“平面” uJ。2 .單擊“平面設置”面板上的“當前平面”下拉菜單，然后選擇需要自定義的平面，例如,平面1。此平面會成為當前平面3 .單擊“平面設置”面板上的“對齊”下拉菜單，然后單擊“與曲面對齊光標形狀變?yōu)槭止鈽?biāo)U o4 .在“場景視圖”中，單擊要與之對齊的對

37、象上的某個位置。Autodesk Navisworks將更新剖面的位置和對齊方式，以便將它放置在選定對象的曲面5 .可選：?jiǎn)螕簟捌史止ぞ摺边x項卡 > “保存”面板 > “保存視點”以保存當前剖分的視點。將剖面與視圖對齊的步驟6 .單擊“剖分工具”選項卡 > “模式”面板 > “平面” u。7 .單擊“平面設置”面板上的“當前平面”下拉菜單，然后選擇需要自定義的平面，例如, 平面1。此平面會成為當前平面。 I8 .單擊“平面設置”面板上的“對齊”下拉菜單，然后單擊“與視圖對齊”1ao4.可選：?jiǎn)螕簟捌史止ぞ摺氨４妗泵姘濉氨４嬉朁c(diǎn)”以保存當前剖分的視點移動和旋轉剖面可以使用

38、“剖分工具”選項卡 > “變換”面板中的剖分小控件對剖面進行操作。也可以用數字操作剖面框?？梢砸苿?dòng)和旋轉剖面，但無法縮放剖面。默認情況下，使剖面成為當前剖面時，會使用移動小控件，除非已在激活剖面之前選擇了旋轉小控件。所有小控件會共享相同的位置/旋轉。這意味著移動一個小控件會影響其他小控件的位置。一次僅可以操作一個平面（當前平面），但有可能將剖面鏈接到一起以形成截面。通過剖面剖分小控件行為下表圖示如何將剖分小控件與剖面一起使用。移動垂直扶手和面移動當前平面和小控件。平行扶手和面僅移動小控件。旋轉小控件的位置表示旋轉的中心。垂直弧旋轉當前平面和小控件。平行弧僅旋轉小控件。扶手僅移動小控縮放

39、不與剖面一起使用啟用和使用剖面框可以使用剖面框，以便將審閱集中于模型的特定區域和有限區域?？梢允褂谩捌史止ぞ摺边x項 >卡 “變換”面板中的剖分小控件來移動、旋轉和縮放剖面框。也可以用數字操作剖面框。默認情況下，啟用剖面框時，會使用移動小控件，除非已在激活剖面框之前選擇了一個不同的小控件。所有小控件會共享相同的位置/旋轉。這意味著移動一個小控件會影響其他小控件的位置。第一次創建剖面框時，框的默認大小取決于當前視點的范圍。會創建該框以填充視圖，這樣不會將框的任何部分繪制到屏幕之外。之后，啟用剖面框會還原保存的位置、旋轉和所使用的比例信息（如果對當前視點可用）。注意要保存剖面框設置（位置、旋轉、大?。?，需要在啟用剖分的情況下在框模式下保存當前視點。變換對象變換對象o如何使用小控件移動對象o通過數值方式移動對象的步驟o使用測量工具移動對象的步驟o使用小控件旋轉對象的步驟o通過數值方式旋轉對象的步驟o使用測量工具旋轉對象的步驟o使用小控件調整對象大小的步驟o通過數值方式調整對象大小的步驟更改對象外觀o更改對象顏的步驟o更改對象透明度的步驟捕捉o自定義捕捉設置的步驟將對象重置回原始值o恢復場景中一個對象或一組對象的原始外觀的步驟oo重置場景中一個對象或一組對
