工業以太網通訊簡介

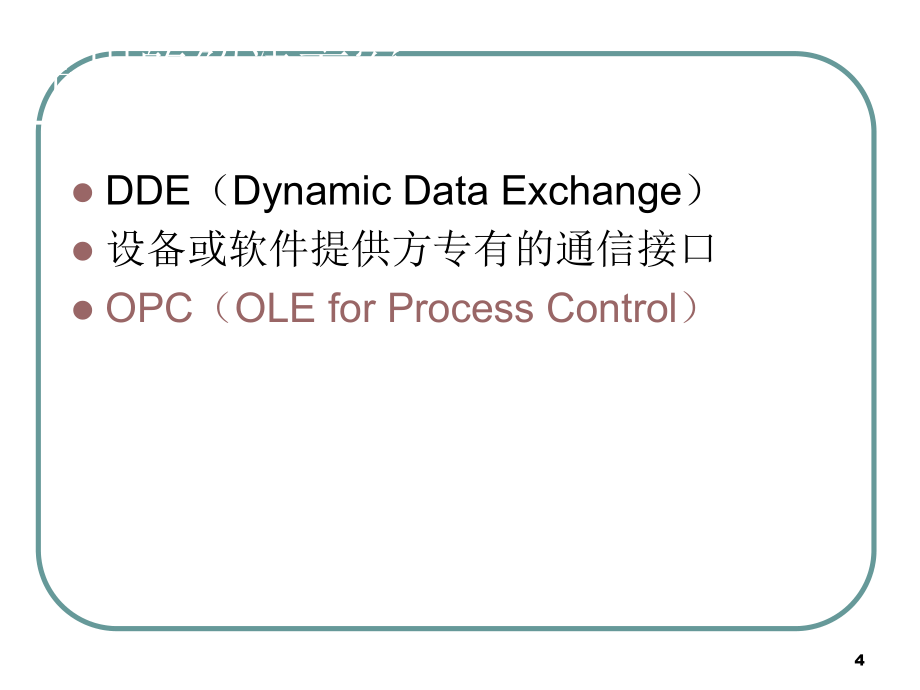

1、1課程設計-軟件設計 工業以太網數據交換簡介北京科技大學自動化學院2企業信息化網絡架構3數據交換問題l工業現場不同的控制系統間數據如何進行通訊？4常用的解決方案lDDE（Dynamic Data Exchange）l設備或軟件提供方專有的通信接口lOPC（OLE for Process Control）5OPC的目的l企業信息化網絡系統中，從處理設備數據的現場總線層，到進行過程處理的監控層，以至生產管理層，建立一個有效的數據交換工業標準。lOLE: Object Linking and Embedding 對象連接與嵌入lOLE for Process Control6利用驅動程序的數據通訊7

2、利用OPC的數據通訊系統8OPC的歷史lOPC標準是由提供工業制造軟件的5家公司所組成的OPC工作小組1995年開發的。lFisher-RosementlIntellutionlRockwell SoftWarelIntuitive TechnologylOpto22l微軟作為技術顧問給予支持。9OPC的歷史l1996年8月完成OPC數據訪問標準版本1.0。l1996年9月OPC基金會在美國達拉斯舉行第一次理事會，同年10月在美國的芝加哥舉行第一次全體大會上正式宣告成立OPC基金會（OPC Foundation）。10OPC的歷史l1996年10月成立日本OPC協會。l幾乎同時OPC歐洲協會成

3、立。l中國在2001年12月成立了中國OPC促進會，由5家公司組成：lIntellution 公司lNI（中國）公司l西門子（中國）有限公司l愛默生過程管理（中國）公司l北京華富惠通技術有限公司11OPC的歷史l目前OPC基金會的理事由如下公司組成：lFisher-RosementlHoneywelllIntellutionlRockwell SoftWarelNational InstrumentlSiements（歐洲代表）l東芝（遠東代表）l OPC規范的制定由來自90多家公司的專家參與，并參考了來自200多個合作伙伴的評論意見，所以具有廣泛的代表性。12OPC的歷史l300家加入OPC

4、標準組織。l600種以上的OPC服務器產品和OPC應用程序產品。l目前大部分HMI軟件都帶有OPC服務器，和OPC客戶程序。如WinCC、iFix、KingVIEW等。13OPC的發展l從國外來看，許多國際知名的控制類公司如:ABB，AspenTech，Eurotherm，F(xiàn)oxboro，Honeywell， National Instruments，Siemens，Toshiba，Johnson-Yokogawa，GE Fanue等相繼宣布支持OPC標準，在自己的產品中增加OPC特性，包括為控制應用軟件添加OPC客戶端的功能，為現場設備提供OPC服務器等，一些公司還提供了OPC服務器的開發工

5、具軟件。14OPC的發展l在國內，OPC技術作為一項工業標準也正在得到逐步的推廣和應用，特別是近年來引起了廣泛的關注。l在應用方面，中科院沈陽自動化研究所在開發新一代分布式控制系統時就采用了OPC技術，實現了上層應用軟件通過OPC服務器訪問現場設備信息的功能，同時，己經開發出了OPC數據服務器的開發工具軟件 SmartOPC2.0版。還有其他一些公司也開發自己的開發工具軟件，例如拓林、安捷爾、林柯、華富惠通。另外其他一些工控軟件公司也充分利用OPC技術增強和擴展其軟件功能，例如組態王、三維力控等等。15OPC標準16OPC簡介l微軟公司的組件對象模型（Component Object Mode

6、l COM ）技術。其特點是：lCOM是兩個軟件組件間數據交換的一種機制，而不管這兩個軟件使用什么語言開發的；lCOM服務器：提供數據的數據源，根據COM客戶的要求提供COM服務；lCOM客戶程序：數據的使用者。17OPC簡介lDCOM（Distributed Component Object Model）分布式COM技術。18OPC簡介lCOM技術的出現為控制設備與設備之間、控制設備與控制管理系統之間的數據交換提供了一種簡單的實現方式。l但如果沒有一個工業標準化的COM接口，各設備廠家開發的COM組件間的連接依然困難。lOPC是作為工業標準定義的特殊的COM接口。19OPC好處l設備開發者：

7、可以使設備驅動程序單一化。l應用軟件開發者：可以使用通用的開發工具，不必特別開發接口，使設備接口的開發簡單易行。l用戶：可以使用各種商業軟件包，降低系統構成的成本。同時可以方便的使用不同設備廠商的設備。20OPC好處l在OPC技術出現前，DDE在控制系統中使用最多的數據交換技術。DDE是基于Windows的消息傳遞建立的技術，所以DDE技術存在以下問題。l數據的傳送速度較慢；l沒有安全機制；l開發困難；l功能缺乏柔軟性；l可靠性難令人滿意。21OPC好處l與DDE相比OPC有如下的優越性：l高速的數據傳送性能；l基于分布式COM的安全管理機制；l開發成本降低；l可以實現高度柔軟性的系統；l高可

8、靠性。22OPC好處23OPC問題？lCOM程序設計的難度較大，是否給OPC的應用帶來困難？lOPC服務器的設計確實需要深入理解和掌握COM技術，但目前有許多開發工具包，可以不需要多少COM知識的情況下開發OPC服務器。l客戶端的程序開發同樣不需要太多的COM知識。l大多數應用軟件都帶有OPC接口。24OPC的應用領域數據采集數據采集軟件：軟件：歷史數據訪問歷史數據訪問：OPC提供了讀取存儲在過程數據存檔文件、數據庫或遠程終端設備中的歷史數據以及對其操作、編輯的方法。報警和事件處理報警和事件處理：OPC能夠更好地捕捉控制過程中的各種報警和事件并給予相應的處理。25OPC的應用領域數據冗余技術數

9、據冗余技術：OPC技術的使用可以更加方便地實現軟件冗余，而且具有較好的開放性和可互操作性。遠程數據訪問：遠程數據訪問：利用Mierosoft的DCOM技術，OPC實現了高性能的遠程數據訪問能力。26OPC同步數據訪問處理27OPC異步數據訪問處理28OPC訂閱方式數據采集29使用VB開發OPC應用程序lOPC應用程序首先生成OPC服務器支持的OPC對象，然后可以使用OPC對象支持的屬性和方法對其進行操作。l一個OPC程序可以和多個OPC服務器連接。30OPC對象l在Visual Basic里，是以對象的單位對OPC服務器進行訪問。OPC自動化接口是由以下四種對象所定義。l OPC服務器l OP

10、C組（OPC組集合）l OPC標簽（OPC標簽集合）l OPC瀏覽器 31開發OPC應用程序的步驟l建立一個VB工程；l在工程中注冊O(shè)PC的DLLl選擇菜單Project/References；l得到References窗口；l在Available References列表中選中OPC Automation 2.0；l單擊OK按鈕。32開發OPC應用程序的步驟lOption Base 1lOption Explicitl建立OPC對象-聲明變量lDim WithEvents objServer As OPCServerlDim objGroups As OPCGroupslDim WithEv

11、ents objTestGrp As OPCGroup lDim objItems As OPCItemslDim lServerHandles() As Long33開發OPC應用程序的步驟l定義變量定義變量lDim lTransID_Rd As LonglDim lCancelID_Rd As LonglDim lTransID_Wt As LonglDim lCancelID_Wt As Long34開發OPC應用程序的步驟l連接OPC服務器：lSub Connect(strProgID As String, Optional strNode As String) l If objSer

12、ver Is Nothing Thenl 建立一個OPC服務器對象l Set objServer = New OPCServerl End Ifl If objServer.ServerState = OPCDisconnected Thenl 連接OPC服務器l objServer.Connect strProgID, strNodel End If35開發OPC應用程序的步驟l If objGroups Is Nothing Thenl 建立一個OPC組集合l Set objGroups = objServer.OPCGroupsl End Ifl l If objTestGrp Is N

13、othing Thenl 添加一個OPC組l Set objTestGrp = objGroups.Add(TestGrp)l End Ifl lEnd Sub36開發OPC應用程序的步驟l添加OPC標簽：lSub AddItem()l Dim strItemIDs(8) As Stringl Dim lClientHandles(8) As Longl Dim lErrors() As Longl Dim I As Integerl If objTestGrp Is Nothing Thenl Exit Subl End If37開發OPC應用程序的步驟l If Not objItems I

14、s Nothing Thenl If objItems.Count 0 Thenl Exit Subl End Ifl End Ifl 設置組活動狀態l If DataChgChk.Value = vbChecked Thenl objTestGrp.IsActive = Truel Elsel objTestGrp.IsActive = Falsel End If38開發OPC應用程序的步驟l 啟動組非同期通知l objTestGrp.IsSubscribed = Truel 建立OPC項集合l Set objItems = objTestGrp.OPCItemsl 生成從TAG1到TAG8

15、的項標識符l For I = 1 To 8l strItemIDs(I) = USTB_AUTO.Simulation0000 & Il lClientHandles(I) = Il Nextl 添加OPC項l Call objItems.AddItems(8, strItemIDs, _l lClientHandles, lServerHandles, lErrors)lEnd Sub39開發OPC應用程序的步驟l斷開OPC服務器：lSub Disconnect()lDim lErrors() As Longl If Not objItems Is Nothing Thenl If

16、objItems.Count 0 Thenl 清除OPC項l objItems.Remove 8, lServerHandles, lErrorsl End Ifl Set objItems = Nothingl End If40開發OPC應用程序的步驟l If Not objTestGrp Is Nothing Thenl 清除OPC組l objGroups.Remove TestGrpl Set objTestGrp = Nothingl End Ifl l If Not objGroups Is Nothing Thenl Set objGroups = Nothingl End If4

17、1開發OPC應用程序的步驟lIf Not objServer Is Nothing Thenl If objServer.ServerState OPCDisconnected Thenl 斷開OPC服務器.l objServer.Disconnectl End Ifl l Set objServer = Nothingl End If lEnd Sub42開發OPC應用程序的步驟l讀OPC服務器的數據lSub AsyncRead()l Dim lErrors() As Longl If objTestGrp Is Nothing Thenl Exit Subl End If43開發OPC應用

18、程序的步驟l If objTestGrp.OPCItems.Count 0 Thenl 非同期讀取l lTransID_Rd = lTransID_Rd + 1l objTestGrp.AsyncRead 8, lServerHandles, _l lErrors, lTransID_Rd, lCancelID_Rdl End IflEnd Sub44開發OPC應用程序的步驟l數據變化處理lPrivate Sub objTestGrp_DataChange( _l ByVal TransactionID As Long, ByVal NumItems As Long, _l ClientHan

19、dles() As Long, ItemValues() As Variant, _l Qualities() As Long, TimeStamps() As Date)l Dim strBuf As Stringl Dim nWidth As Integerl Dim nHeight As Integerl Dim nDrawHeight As Integerl Dim sglScale As Singlel Dim I As Integerl Dim index As Integer45開發OPC應用程序的步驟l 棒圖的表示l For I = 1 To NumItemsl 數據的格式化l

20、 strBuf = Format(ItemValues(I), #.000)l 得到客戶標識符l index = ClientHandles(I)l 表示數據字符串l lbBar(index).Caption = strBuf46開發OPC應用程序的步驟l 計算棒的寬和高l nWidth = picBar(index).ScaleWidthl nHeight = picBar(index).ScaleHeightl sglScale = ItemValues(I) / 100l nDrawHeight = CInt(nHeight * sglScale)l 清除現棒圖l picBar(index).Clsl 繪制棒圖l picBar(index).Line (0, nHeight - nDrawHeight)-(nWidth, nHeight), RGB(255, 0, 0), BFl NextlEnd Sub47OPC應用程序演示48課程設計-軟件設計l目標：掌握常用開發軟件(VB)讀取數據采集卡中數據的方
