AutoCAD 2019基礎教程-02ppt課件

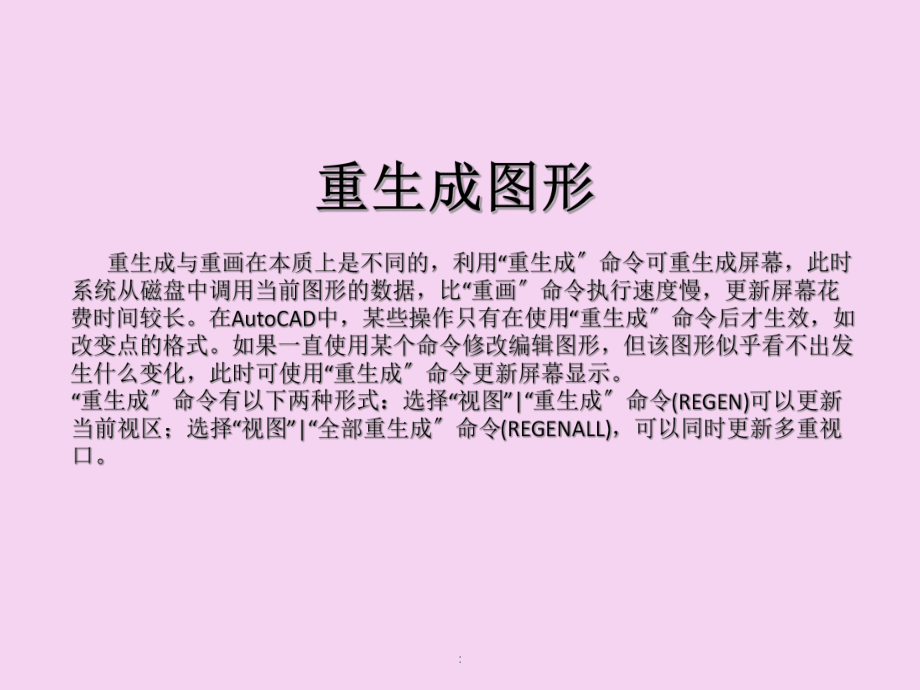

1、: 窗口縮放 比例縮放 放大 全部縮放 動態縮放 中心縮放 縮小 范圍縮放 縮放對象 : 選擇“視圖”|“平移”|“定點命令，可以通過指定基點和位移值來平移視圖。 在AutoCAD中，“平移功能通常又稱為搖鏡，它相當于將一個鏡頭對準視圖，當鏡頭移動時，視口中的圖形也跟著移動。 : 臨時追蹤點 端點 交點 延長線 象限點 垂足 插入點 最近點 對象捕捉設置 捕捉自 中點 外觀交點 圓心 切點 平行線 節點 無捕捉 : “文字樣式對話框的“字體選項組用于設置文字樣式使用的字體和字高等屬性。其中，“字體名下拉列表框用于選擇字體；“字體樣式下列表框用于選擇字體格式，如斜體、粗體和常規字體等；“高度文本

2、框用于設置文字的高度。選中“使用大字體復選框，“字體樣式下拉列表框變?yōu)椤按笞煮w下拉列表框，用于選擇大字體文件。 如果將文字的高度設為0，在使用TEXT命令標注文字時，命令行將顯示“指定高度:”提示，要求指定文字的高度。如果在“高度文本框中輸入了文字高度，AutoCAD將按此高度標注文字，而不再提示指定高度。 AutoCAD提供了符合標注要求的字體形文件：gbenor.shx、gbeitc.shx和gbcbig.shx文件。其中，gbenor.shx和gbeitc.shx文件分別用于標注直體和斜體字母與數字；gbcbig.shx則用于標注中文。 : 正常效果 顛倒效果 反向效果 垂直效果 傾斜效

3、果 寬度比例增大效果 : 默認 MC(正中) TC(中上) TR(右上) MR(右中) (右) BR(右下) (中間) BC(中下) (中心) BL(左下) (默認設置，左) ML(左中) TL(左上) : 在AutoCAD 2019中，對繪制的圖形進行尺寸標注時應遵循以下規則： 物體的真實大小應以圖樣上所標注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關。 圖樣中的尺寸以毫米為單位時，不需要標注計量單位的代號或名稱。如采用其他單位，則必須注明相應計量單位的代號或名稱，如度、厘米及米等。 圖樣中所標注的尺寸為該圖樣所表示的物體的最后完工尺寸，否則應另加說明。 一般物體的每一尺寸只標注一次，并應標注在最后反映該結構最清晰的圖形上。 : 箭頭 尺寸線 標注文字 尺寸界線 超出約 2mm 間隔 510mm : 連續標
