第八章LCD編程教材

1、LCD，LCM 介紹介紹LCM1602LCM1602 編程步驟編程步驟8.1 8.28.3第八章 LCD 編程自定義字符自定義字符 及其及其 顯示方法顯示方法8.4（）8 8.1 .1 LCDLCD，LCM LCM 介紹介紹1、什么是 LCD、LCM2、LCD模塊 分類STM32F10 xLCD：Liquid Crystal Display，液晶顯示器背光：液晶是一種介于固態與液態之間的物質，本身不能發光，需要借助額外的光源才行。在液晶顯示屏背面，需要有背光。LCM：Liquid Crystal Display Module，LCD模塊1、什么是 LCD、LCM:v嚴格地說，1602,1286

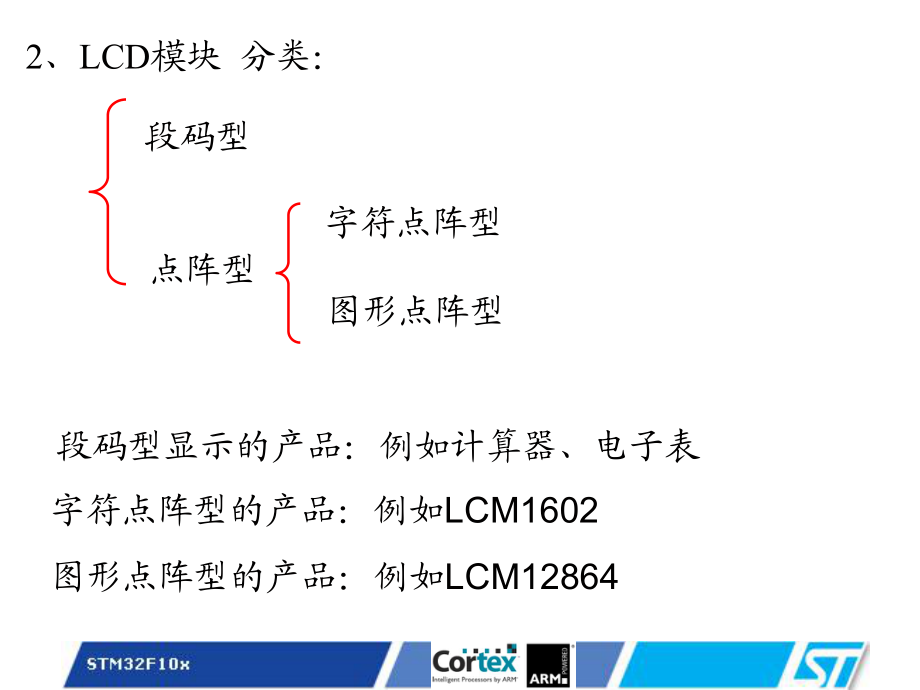

2、4都應該稱為 LCD模塊STM32F10 x2、LCD模塊 分類：段碼型點陣型段碼型顯示的產品：例如計算器、電子表字符點陣型圖形點陣型字符點陣型的產品：例如LCM1602圖形點陣型的產品：例如LCM12864STM32F10 x段碼液晶叫法起源于早期液晶顯示屏開始應用之時，主要是替代LED數碼管（由7個筆段組成，僅能顯示數字09），產品如計算器、電子表等，顯示內容均為數字，也較簡單。段碼型：STM32F10 x 段碼式液晶，最普遍的，類似數碼管的“8”字段，一個“8”字由7個筆段組成，也就是7個液晶像素。只能這7個筆段顯示，或不顯示。 STM32F10 x “米”字型 段式液晶的“8”字由15

3、個像素組成。 STM32F10 x 當然段式液晶的筆段可以做成任意形狀，只要驅動芯片的驅動能力許可。比如公司的logo，其它圖案，文字等等。段式液晶材料制作，價格低廉。段式液晶的驅動成本也很低廉STM32F10 x字符點陣型 和 圖形點陣型產品 的區別：（i）字符點陣型 ：STM32F10 x（ii）圖形點陣型 ：STM32F10 xSTM32F10 x字符點陣型 和 圖形點陣型產品 的區別：（i）字符點陣型：整個屏雖然是由點陣構成。但整個屏被分成若干個小區域（例如1602：被分成16*2=32個區域），每個小區域顯示1個字符，該小區域是由很少的點陣來顯示，（例如1602：該小區域是由5*7點

4、陣構成）。所以，通常字符（點陣）型只用來顯示數字、字母，不用來顯示漢字、圖形。但是，若要用字符點陣型，顯示漢字、圖形也可：處理方法-用2個或更多個小區域來顯示漢字、圖形。（ii）圖形點陣型：它是由許多等間隔的點，圍成的一個大的點陣列構成。例如LCM12864是由128*64個點構成。8 8. .2 2 LCM1602LCM1602 1、LCM1602簡介2、LCM1602各引腳的定義3、LCM1602 與 單片機 的連接圖4、LCM1602控制器 控制時序5、LCM1602控制器 指令和狀態字6、LCM1602的4種存儲器類型STM32F10 xn LCM1602為字符型（點陣式）LCD模塊。

5、n字符型液晶顯示模塊是一種專門用于顯示字母、數字、符號等的點陣式液晶顯示模塊。n但是，通過自定義，也可顯示簡單的漢字和圖形。nLCM1602的每一個顯示的字符（或字母、數字等）是由5*7或5*11點陣組成。n每個點陣字符（5*7或5*11點陣）之間有一個間隔，起到字符間距和行間距的作用。1、LCM1602簡介STM32F10 xSTM32F10 x正面反面STM32F10 x2、LCM1602各引腳的定義STM32F10 xSTM32F10 x3、LCM1602 與 單片機 的連接圖（1）LCM1602 與 MCS51單片機 的連接圖（2）LCM1602 與 STM32單片機 的連接圖STM3

6、2F10 xnLCM與STC89C52的連接圖，如右圖所示：（1）LCM1602 與 MCS51單片機 的連接圖lLCM1602有八個數據引腳（D0D7）與STC89C52相連，用于接收指令和數據；lSTC89C52通過LCM1602的RS，RW和E這三個端口控制LCM模塊。P22P22STM32F10 x（2）LCM1602 與 STM32單片機 的連接圖原理圖-LCM1602 與 STM32單片機 的連接圖.pptSTM32F10 xn寫指令 輸入：RS=L，RW=L，E=下降沿脈沖，DB0DB7=指令碼輸出：無n讀狀態 輸入：RS=L，RW=H，E=H輸出：DB0DB7=狀態n寫數據 輸

7、入：RS=H，RW=L，E=下降沿脈沖，DB0DB7=數據輸出：無n讀數據 輸入：RS=H，RW=H，E=H輸出：DB0DB7=數據(從LCD讀數據，一般無必要)狀態狀態指令指令4 4、LCM1602LCM1602控制器控制時序：控制器控制時序：數據數據數據數據LCM1602的控制器，(控制驅動電路為HD44780/KS0066),其控制時序如下：STM32F10 x5 5、LCLCM M16021602控制器指令和狀態字控制器指令和狀態字工作方式工作方式設置指令：設置指令： DL：設置數據總線寬度，一般設置為 1；DL=1：數據總線寬度為 8 位，即 DB7DB0 有效； DL=0：數據總線

8、寬度為 4 位，即 DB7DB4 有效。N：設置顯示字符的行數，1602 LCD一般都設置為 1；N=0：為一行字符； N=1：為兩行字符；F：設置顯示字符的點陣，一般設置為 0；F=0：為 5X7點陣字符體； F=1：為 5X11 點陣字符體；1這位，很多的數據參考手冊都寫錯了STM32F10 x顯示狀態顯示狀態設置指令：設置指令：該指令控制著畫面、光標和閃爍的開與關。D：畫面顯示控制位； D=1 為顯示開， D=0 為顯示關；該指令僅影響顯示屏的開關，并不影響顯存中的數據。 C：光標顯示控制位；C=1 光標顯示；C=0 光標不顯示。B：光標閃爍閃爍顯示控制位；B=1 光標閃爍啟動；B=0

9、光標閃爍關閉；STM32F10 x光標光標或或畫面畫面滾動滾動設置指令：設置指令：S/C (Screen/Cursor)：滾動對像的選擇 S/C=1 畫面滾動 S/C=0 光標滾動R/LR/L（Right/LeftRight/Left）：滾動方向的選擇 R/L=1 向右滾動 R/L=0 向左滾動 S/C R/L 設定情況 0 0 光標左移 1 格，且 AC 值減 1 0 1 光標右移 1 格，且 AC 值加 1 1 0 顯示器上畫面（即字符和光標全部）左移一格1 1 顯示器上畫面（即字符和光標全部）右移一格STM32F10 x寫或讀一個字符后，寫或讀一個字符后， 光標光標或或畫面畫面滾動滾動設

10、置指令設置指令：I/DI/D（Increase/DecreaseIncrease/Decrease）： I/D=0 I/D=0 當當寫或讀一個字符后，光標寫或讀一個字符后，光標左左移移1 1格格，ACAC自動減一；自動減一； I I/ /D=1 D=1 當當寫或讀一個字符后，光標寫或讀一個字符后，光標右右移移1 1格格，ACAC自動增一；自動增一； S S（shiftshift）：設置）：設置寫或讀一個字符后寫或讀一個字符后，是否允許，是否允許畫面平移畫面平移S = 1S = 1：當寫或讀一個字符后，：當寫或讀一個字符后，允許允許畫面畫面平移平移； S = 0S = 0：當寫或讀一個字符后，：

11、當寫或讀一個字符后，畫面不動畫面不動。例如，S=1：當寫或讀一個字符后，整屏顯示（I/D=1）左移或者右移（I/D=0）一格。達到光標不移動而屏幕移動的效果。S=0S=0：當寫或讀一個字符后，整屏顯示不移動。當當I/D=1I/D=1，光標光標右右移移1 1格格，ACAC自動增一自動增一；當當I/D=0I/D=0，光標光標左左移移1 1格，格，ACAC自動減一自動減一。STM32F10 x清屏清屏指令：指令： 功能： 清除液晶顯示器，即將 DDRAM 的內容全部填入空白的 ASCII 碼 20H; 光標歸位，即將光標撤回液晶顯示屏的左上方; 將地址計數器(AC)的值設為 0。 STM32F10

12、x光標歸位光標歸位指令：指令：功能： 把光標撤回到顯示器的左上方; 把地址計數器(AC)的值設置為 0; 保持 DDRAM 的內容不變。 STM32F10 xCGRAMCGRAM 地址設置地址設置指令指令：該指令將 6位的 CGRAM 地址寫入地址指針計數器 AC 內，隨后的數據操作是對 CGRAM的讀/寫操作。 注：CGRAM 為用戶自定義字符的空間，用來保存用戶自定義的字符的字模。不同于顯存（DDRAM）。 例如，把自定義的字符的字模，寫入CGRAM中。STM32F10 xDDRAMDDRAM 地址設置地址設置指令：指令： 該指令將 7位的 DDRAM 地址寫入地址指針計數器 AC 當中，

13、隨后的數據操作是對 DDRAM（顯存）的讀/寫操作例如，把當前所要顯示的字符的字符代碼（即該字符的ASCII碼，即該字符在字符庫中的字符庫中的地址碼地址碼）寫入DDRAM。注意：該指令不是把欲顯示的字符的字模寫入DDRAM中。這點不同于CGRAM 地址設置指令。欲顯示的字符的字模事先已保存在CGROM中。一旦某字符的ASCII碼寫入DDRAM，LCM1602控制器 就會自動去CGROM字模存儲器中，查找該字符的字模，在LCM1602液晶屏上，顯示該字符。 STM32F10 x固化在CGROM中的字符，和在CGRAM中自定義的字符，顯示方式都是一樣：首先，光標定位：用函數函數LCD_SetCur

14、sor( )光標定位。其次，顯示字符：用函數函數LCD_DISP_CHAR(m)顯示字符。該函數的參數：參數：在字符庫中，當前所要顯示的字符的字符代碼（即該字符的ASCII碼，即該字符在字符庫中的地址碼字符庫中的地址碼）STM32F10 x狀態查詢字狀態查詢字BFBF（Busy FlagBusy Flag）：為狀態查詢位，代表內部操作是否完成。）：為狀態查詢位，代表內部操作是否完成。1 1： 忙，代表內部操作忙，代表內部操作未未完成。完成。0 0：空閑，代表內部操作：空閑，代表內部操作已已完成。完成。AC6AC60 0：為：為7 7位的位的 AC AC 值，即當前地址指針計數器值，即當前地址指

15、針計數器ACAC的值。的值。 STM32F10 xSTM32F10 x6、LCM1602的4種存儲器類型在LCM1602中，包括4種類型的存儲器：DDRAM、CGROM、CGRAM、字模存儲器。1、DDRAM 顯示數據RAM2、CGROM 用于保存已固化好的字模庫3、CGRAM 用于保存自定義的字模庫4、字模存儲器 是由CGROM和CGRAM構成固化了192 個常用字符的字模 STM32F10 x3、LCD初始化初始化5、設置光標位置，顯示字符設置光標位置，顯示字符4、LCD清屏清屏8.8.3 3 LCM1602 LCM1602 編程步驟編程步驟1、加入頭文件、加入頭文件2、使能、使能使用到的

16、使用到的外設對應的時鐘外設對應的時鐘STM32F10 x1、加入頭文件、加入頭文件#include stm32f10 x_lib.h/若使用RCC_Configuration( ); 使能GPIO外設對應的時鐘，還必須加入以下頭文件。/若使用具體的使能外設命令（例如，RCC_APB2PeriphClockCmd( )等 ），則不需要加入以下命令。#include HelloRobot.hSTM32F10 x#include “LCD.h/該頭文件的作用：對main()函數中使用的函數，進行聲明。聲明，本文件要用到的，其它文件中的函數。（省略了extern）實際可以直接在main函數之前，聲明這

17、些函數，以代替本頭文件。聲明聲明調用調用/以上這些函數在LCD.C中定義STM32F10 x2、使能使能使用到的使用到的外設對應的外設對應的時鐘時鐘 RCC_APB2PeriphClockCmd (RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);在LCD_Init( )函數中，只定義了外設的結構體變量，沒有對外設的時鐘使能，必須在這里，補加 對外設的時鐘使能。void LCD_Init(void)GPIO_InitTypeDef GPIO_InitStructure; GPIO_InitStructure.GPIO_Pin = GPIO

18、_Pin_5 | GPIO_Pin_7; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOB, &

19、;GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOA, &GPIO_InitStructure); for(i=0;i100000;i+); LCD_SET_IRS(); /選擇輸出：命令 給LCD LCD_WRITE(); /使74HC595的OE腳，為0：74595并行輸出數據;同時LCM1602寫控制端：0, 寫LCM1602有效 for(i=0;i100;i+); LCD_IN

20、PUT(0 x38);/設置顯示模式：8位數據寬度，2行顯示，5*7點陣 LCD_INPUT(0 x0E); /開顯示，顯示光標 LCD_INPUT(0 x06); /光標移動的設置：在寫入或讀出一個字符后，光標加1右移，并且地址指針加1定義結構體變量對GPIO參數，進行設置寫寫LCM1602LCM1602控制器指令，控制器指令，設置其工作方式設置其工作方式STM32F10 xLCD_Init( )功能: GPIO端口參數設置, 寫LCM1602控制器指令，設置其工作方式STM32F10 x3、LCD初始化初始化:使用函數LCD_Init( )設置與LCD相連的 STM32管腳初始化LCD模塊

21、初始化過程包括以下初始化過程包括以下2 2方面：方面：void LCD_Init(void) GPIO_InitTypeDef GPIO_InitStructure; GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_InitStructure.

22、GPIO_Pin = GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOB, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_Init(GPIOA, &GPIO_InitStructure); for(i=0;i100000;i+); LCD_S

23、ET_IRS(); /選擇輸出：命令 給LCD LCD_WRITE(); /使74HC595的OE腳，為0：74595并行輸出數據;同時LCM1602寫控制端：0, 寫LCM1602有效 for(i=0;i100;i+); LCD_INPUT(0 x38);/設置顯示模式：8位數據寬度，2行顯示，5*7點陣 LCD_INPUT(0 x0E); /開顯示，顯示光標 LCD_INPUT(0 x06); /光標移動的設置：在寫入或讀出一個字符后，光標加1右移，并且地址指針加1設置與LCD相連的 STM32管腳初始化LCD模塊STM32F10 x！詳細注釋：！詳細注釋：LCD_Init( )LCD_I

24、nit( )函數函數.doc.docSTM32F10 x4、LCD清屏清屏【法一】使用函數 LCD_Clr( )【法二】使用函數 LCD_CMD(0 x01)STM32F10 xvoid LCD_Clr(void) unsigned char i; LCD_SetCursor(0 x00); for(i=0;iLCD_MAX_Col;i+) LCD_DISP_CHAR( ); LCD_SetCursor(0 x40); for(i=0;iLCD_MAX_Col;i+) LCD_DISP_CHAR( );【法一】使用函數 LCD_Clr( )STM32F10 x【法二】使用函數 LCD_CMD(0 x01)void LCD_CMD(unsigned char ch) int i; LCD_SET_IRS(); for(i=0;i100;i+)
