電腦企業之 組裝作業指導書(DK607 Nupro760)

1、.組裝作業指導書產品型號IPC-607產品規格DK607-NuPRO760-AT電源站別組裝總工時40 分鐘工作步驟質控重點工時使用工具圖例1. 取機箱 1.1 取工作臺車到機箱區。 1.2 先將空機箱置于工作臺上（圖1.1）。1.5 將工作臺推至外觀目檢區。2. 機箱外觀檢查2.1 檢查機箱外觀有無劃傷和扭曲變形。2.2 檢查固定機箱的螺釘有無斷釘和少釘現象。2.3 OK后將工作臺車推至組裝區。3. 安裝機箱后擋板架3.1從配件包中取出擋板（圖1.2）3.2取出4顆上架螺絲（圖1.3）和12個墊片（圖1.4），用手動螺絲刀固定。此機箱為客供料，沒有機箱注意有無劃傷墊片固定在機箱與擋板架之間，

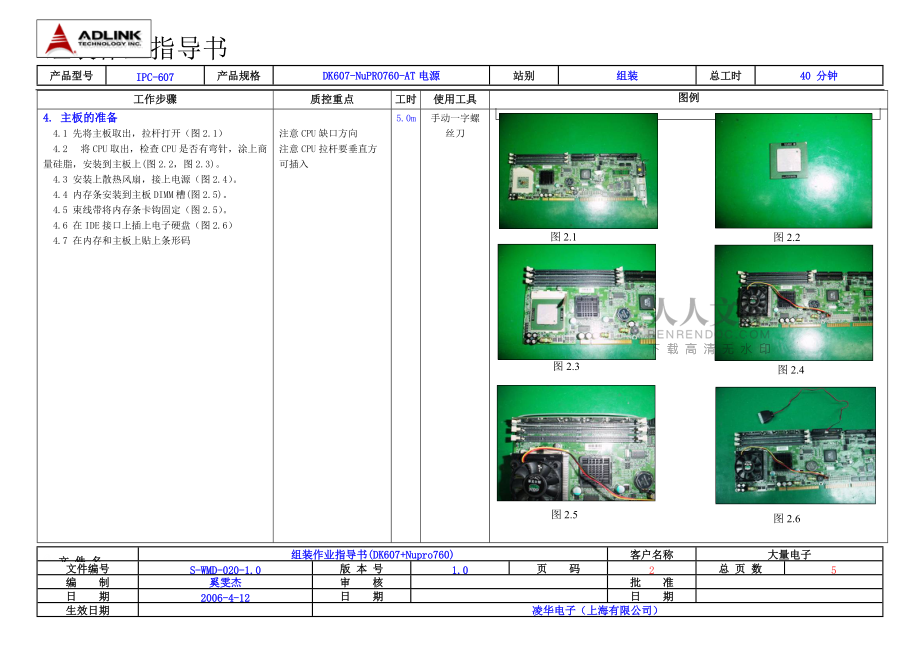

2、每組3個5.0m1.0m10.0m手動螺絲刀圖1.3圖1.4圖1.1圖1.2圖1.6圖1.5:文 件 名組裝作業指導書(DK607+Nupro760)客戶名稱大量電子文件編號S-WMD-020-1.00版 本 號1.0頁 碼5總 頁 數5編 制奚雯杰審 核批 準日 期2006-4-12日 期日 期生效日期凌華電子（上海有限公司）工作步驟質控重點工時使用工具圖例4. 主板的準備 4.1 先將主板取出，拉桿打開（圖2.1） 4.2 將CPU取出，檢查CPU是否有彎針，涂上商量硅脂，安裝到主板上(圖2.2，圖2.3)。 4.3 安裝上散熱風扇，接上電源（圖2.4）。4.4 內存條安裝到主板DIMM槽

3、(圖2.5)。4.5 束線帶將內存條卡鉤固定（圖2.5）。 4.6 在IDE接口上插上電子硬盤（圖2.6） 4.7 在內存和主板上貼上條形碼注意CPU缺口方向注意CPU拉桿要垂直方可插入5.0m 手動一字螺絲刀圖2.5圖2.6圖2.4圖2.3圖2.1圖2.2圖2.6圖2.6圖2.6工作步驟質控重點工時使用工具圖例5. 底板安裝 5.1 將底板放入機箱（圖3.1） 5.2 用四顆軟驅螺絲將底板固定（圖3.1） 5.3 在底板上貼上條形碼6主板安裝 6.1 將主板插入底板最下面的一個槽位（圖3.1 3.2） 6.2 從配件包中取出串口，并口及后置USB口，依次裝在檔條架上，并接至主板上（圖3.2，

4、圖3.3）。 6.3 將線用扎線帶扎緊，并整理好。注意底板方向底板盡量圖示方向靠2.0m10m手動十字螺絲刀手動十字螺絲刀圖3.1圖3.2圖3.3工作步驟質控重點工時使用工具圖例7.電源的安裝7.1 取電源，按所示位置及方向?qū)㈦娫捶湃霗C(jī)箱中。（圖4.1）7.2從附件包中取3顆圓頭硬盤螺絲，用電動螺絲刀從機箱后面固定電源(圖4.1) 。 7.3將AT電源接至底板上（圖4.2）。7.4將電源上的電源開關線連至開關（圖4.3）。7.5將開關從機箱后部開關孔伸出（圖4.4）。7.6將其他電源線理好用扎線帶扎緊（圖4.5）注意AT電源線的方向，黑色線在中間。注意連接順序4.0m電動螺絲刀扭力2.5kgf斜口鉗藍棕白黑圖4.5圖4.4圖4.3圖4.1圖4.2工作步驟質控重點工時使用工具圖例8 過濾罩及壓條安裝 8.1 從配件包中取出過濾罩(圖5.1)。8.2 將過濾罩裝在機箱內側前部（圖5.2）。8.3從配件包中取出壓條，裝好壓腳（圖5.3） 8.4將壓條裝好（圖5.4）9. 整理配件9.1 將配件包、
