LON和LonWorks技術

1、第九章LON 和 LonWorks現場總線技術第9章 LON和LonWorks現場總線技術lLON（Local Operating Networks）是Echelon公司開發的現場總線，并開發了配套的LonWorks技術。l開放的總線平臺技術，該技術給各種控制網絡應用提供端到端的解決方案。lLON和LonWorks技術可以應用于工業控制、交通控制、樓宇自動化等領域。第9章 LON和LonWorks現場總線技術l9.1 總體概述 l9.2 LonTalk協議9.1 總體概述l1.LonWorks1.LonWorks技術特點技術特點l（1）支持OSI七層模型的LonTalk通信協議l（2）神經元芯

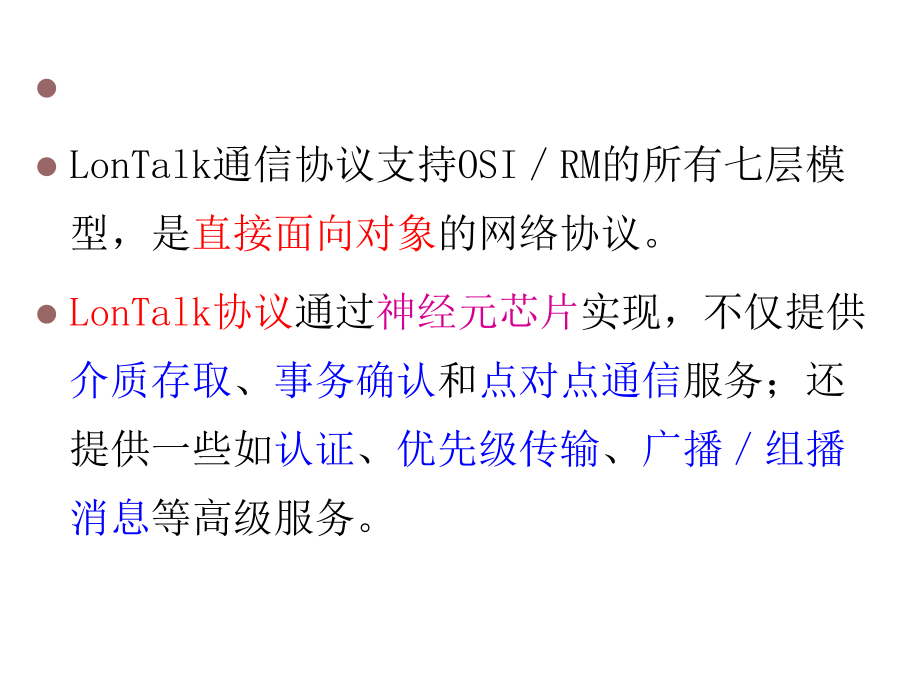

2、片l（3）基于LNS（LonWorks Network Operating System）的軟件工具l（4）開放性l（1 1）支持）支持OSIOSI七層模型的七層模型的LonTalkLonTalk通信協議通信協議lLonTalk通信協議支持OSIRM的所有七層模型，是直接面向?qū)ο蟮木W(wǎng)絡協議。lLonTalk協議通過神經元芯片實現，不僅提供介質存取、事務確認和點對點通信服務；還提供一些如認證、優先級傳輸、廣播組播消息等高級服務。l（2 2）神經元芯片）神經元芯片l神經元芯片是LonWorks技術的核心，它不僅是LON總線的通信處理器，而且是具有I/O和控制的通用處理器。神經元芯片已提供了LonT

3、alk協議的第1-6層，開發者只需用Neuron C語言開發。l神經元芯片包括3個8位CPU、RAM、ROM、通信接口和I/O接口。ROM中存儲操作系統、LonTalk協議和I/O函數庫；RAM用于存儲從網絡上下載的配置數據和應用程序。l（3）基于LNS（LonWorks Network Operating System）的軟件工具lLonWorks技術有多種基于LNS的工具，用于LON網絡的維護和組態。lLonMaker是圖形化工具，用于圖形繪制、系統調試和網絡的維修保養；l節點開發工具NodeBuilder；l節點和網絡安裝工具LonBuilder；l網絡管理工具LonManage以及客戶

4、服務器網絡構架LNS技術。l（4 4）開放性）開放性lLonWorks技術提供了開放系統設計平臺，使不同公司生產的同類LonWorks產品可以互操互換。LonWorks產品的互操作標準由LonMark協會制定。l2.LON總線系統的開發總線系統的開發l基于開發工具LonBuilder或NodeBuilder，使用Neuron C語言編程，即針對具體控制系統的要求編寫應用代碼，然后經過編譯與通信協議代碼連接生成總的目標代碼，一起燒錄到節點的存儲器中；l基于圖形方式的軟件開發工具Visual Control，通過組態構成控制系統，自動編譯生成總的目標代碼，直接下載到節點的Flash ROM中。對復

5、雜系統，需編制自定義模塊。9.2 LonTalk協議l1.LonTalk七層協議七層協議lLonTalk協議是LON總線的專用協議，是LonWorks技術的核心。它符合ISO/OSI參考模型的七層體系結構，即含有物理層、鏈路層、網絡層、傳輸層、會話層、表示層和應用層。lLonTalk協議提供一系列通信服務，可使一臺設備的應用程序可以在不了解網絡拓撲、名稱、地址或其它設備功能的情況下發送和接收網絡上其它設備的報文。l還提供端到端的報文確認，報文認證、打包業務和優先傳送服務，支持網絡管理服務，允許遠程網絡管理工具與網絡設備進行交互。l采用神經元芯片的網絡節點含有LonTalk協議固件，使網絡節點可

6、以可靠地通信。l網絡節點是相互獨立的，任一節點發生故障時，不影響整個網絡工作，提高了系統的可靠性和可維護性。l各節點具有本地存儲和處理能力，系統的安全性很高，能在系統規模大時避免網絡通信的沖突和網絡速度的局限性。l（1）物理層：定義通信信道上位流的傳輸，它確保源設備發送的位流準確地被目的設備接收。l（2）數據鏈路層：定義介質訪問方法和單一信道的數據編碼。l（3）網絡層：定義設備名稱和地址，源設備的報文如何選擇路由到達一臺或多臺目的設備，以及當源設備和目的設備不在同一信道上時，如何確定報文路由。l（4）傳輸層：確?？煽康膱笪膫鬏敗（5）會話層：對較低層數據交換加以控制。l（6）表示層：定義報文

7、數據的編碼。l（7）應用層：定義一種低層交換數據的公共語義解釋，使不同應用程序中的網絡變量改變時，均能自動將更新的網絡變量值下傳(發送)或上傳(接收)。應用層還定義了一個文件傳輸協議，用來傳輸應用程序間的傳輸流。l2.LonTalk2.LonTalk各層協議及功能各層協議及功能 l（1 1）物理層）物理層lLonTalk協議支持一種或多種不同傳輸介質構成的網絡l傳輸介質：雙絞線(twisted-pair)、電力線(powerline)、無線射頻(radio-frequency)、紅外線（infrared）、同軸電纜(coaxial cable)和光纖，甚至是用戶自定義的通信介質。

8、l不同介質的傳輸距離、傳輸速率、網絡拓撲結構以及所使用的收發器均不相同，為支持各種傳輸介質，物理層協議支持多種通信協議。l收發器是神經元芯片與信道的接口，LonTalk協議支持在通信介質上的硬件碰撞檢測，可自動地將正在發生碰撞的報文取消，重新再發。l（2）鏈路層l為使數據幀傳輸獨立于所采用的物理介質和介質訪問的控制方法，將數據鏈路層分為兩個子層：邏輯鏈路控制LLC（Logical Link Control）和介質訪問控制MAC。lLLC與介質無關，MAC則依賴于介質。1 1）MACMAC子層子層lMAC協議是確定設備安全地傳送數據包，減少沖突的控制算法。lMAC協議是CSMA（載波信號多路偵聽

9、）協議的改進：l帶預測的P堅持CSMA (Predictive Ppresistent CSMA)。l優先級帶預測的P堅持CSMALonWorks的MAC子層的優點：l支持多介質的通信，支持低速率的網絡，在重負載的情況下保持網絡性能，保證在過載情況下不會因為沖突而降低吞吐量。l當使用支持硬件沖突檢測的傳輸介質(如雙絞線)時，一旦收發器檢測到?jīng)_突，LonTalk協議就可以有選擇地取消報文的發送，這使節點可以馬上重新發送并使沖突不再重發，有效地避免了碰撞。l2 2）鏈路層（邏輯鏈路控制）鏈路層（邏輯鏈路控制）l鏈路層確保鏈路層數據單元（Link Protocol Data Unit，LPDU）的數

10、據在子網內順序無響應傳輸。l提供錯誤檢測，但不提供錯誤恢復，當一幀數據CRC校驗錯，該幀被丟掉。l（3）網絡層）網絡層l在網絡層，LonTalk協議提供給用戶一個簡單的通信接口，定義了如何接收、發送、響應等，在網絡管理上有網絡地址分配、出錯處理、網絡認證、流量控制、路由器機制。l1）LonTalk協議的網絡地址結構協議的網絡地址結構l2）尋址格式）尋址格式l1 1）LonTalkLonTalk協議的網絡地址結構協議的網絡地址結構 lLonTalkLonTalk地址地址唯一地確定一個唯一地確定一個LonTalkLonTalk數據包的源數據包的源節點節點或或目標節點目標節點，路由器則利用這些地址在

11、信道，路由器則利用這些地址在信道之間之間選擇數據包的傳輸路徑選擇數據包的傳輸路徑。l為了簡化路由選擇，為了簡化路由選擇，LonTalkLonTalk協議定義了分級的網協議定義了分級的網絡地址形式：絡地址形式：l 域域(Domain)(Domain)l 子網子網(Subnet)(Subnet)l 節點節點(Node)(Node)地址地址l 組地址組地址l域地址域地址(domain)：域是一個信道或多個信域是一個信道或多個信道上的節點的邏輯集合道上的節點的邏輯集合。一個域就是一個實一個域就是一個實際意義上的網絡際意義上的網絡，通信只能在同一域中配置通信只能在同一域中配置的節點之間進

12、行的節點之間進行。l多個域可以占用同一個信道，所以，多個域可以占用同一個信道，所以，域地址域地址可以用來隔離不同網絡上的節點可以用來隔離不同網絡上的節點。域的結構。域的結構可以可以保證在不同的域中通信是彼此獨立保證在不同的域中通信是彼此獨立。l域標識符是唯一的。域標識符是唯一的。l子網地址子網地址(Subnet)(Subnet)：一個子網是在同一域一個子網是在同一域中節點的邏輯集合，是一個或多個通道的邏中節點的邏輯集合，是一個或多個通道的邏輯分組。輯分組。一個子網最多可有一個子網最多可有127127個節點個節點，一個一個域最多可有域最多可有255255個子網個子網。一種子網層的智能路。一種子網

13、層的智能路由器產品可以實現子網間的數據交換。子網由器產品可以實現子網間的數據交換。子網中的所有節點必須在同一信道上，如果一個中的所有節點必須在同一信道上，如果一個節點屬于兩個域，該節點必須屬于每個域中節點屬于兩個域，該節點必須屬于每個域中的一個子網。的一個子網。l節點地址（節點地址（NodeNode）：節點地址節點地址是是節點被賦節點被賦予的所屬子網內的唯一的節點標識碼予的所屬子網內的唯一的節點標識碼。節點。節點的標識碼為的標識碼為7 7位，所以每個子網最多可以有位，所以每個子網最多可以有127127個節點個節點。一個域中最多可以有。一個域中最多可以有3238532385個節個節點（點（255

14、255127127）。任一節點可以分屬一個或）。任一節點可以分屬一個或兩個域，兩個域，容許一個節點作為兩個域之間的網容許一個節點作為兩個域之間的網關關(gateway)(gateway)，也，也容許一個節點將采集來的數容許一個節點將采集來的數據分別發向兩個不同的域據分別發向兩個不同的域。l組地址組地址(Group)(Group)：組是一個域內節點的邏輯集合。與子網不同，組不需要考慮節點的物理位置。組可以包括路由器，一個組可在一個域中跨越幾個子網，或幾個通道。每一個組對于需應答服務的節點最多可包含64個，而對無應答服務的節點個數不限，一個節點最多可以屬于15個組，一個域最多可以有256個組。組地

15、址的長度為1個字節。分組結構可以使一個報文同時為多個節點所接收。l芯片地址芯片地址(Neuron ID)(Neuron ID)：每一個神經元：每一個神經元芯片有一個芯片有一個獨一無二的獨一無二的4848位位IDID地址地址，這個，這個IDID地址是在神經元芯片出廠時由廠方規定地址是在神經元芯片出廠時由廠方規定的，這個的，這個IDID碼是唯一碼是唯一的。一般只在網絡安的。一般只在網絡安裝和配置時使用，可以作為產品的序列號。裝和配置時使用，可以作為產品的序列號。節點也可以用節點也可以用Neuron IDNeuron ID尋址尋址。l2 2）尋址格式）尋址格式l一個通道是指在物理上能獨立發送報文一個

16、通道是指在物理上能獨立發送報文( (不需不需要轉發要轉發) )的一段介質。的一段介質。LonTalkLonTalk規定一個通道規定一個通道至多有至多有3238532385個節點個節點。通道并不影響網絡的地。通道并不影響網絡的地址結構，域、子網和分組都可以跨越多個通址結構，域、子網和分組都可以跨越多個通道，一個網絡可以由一個或多個通道組成。道，一個網絡可以由一個或多個通道組成。通道之間是通過橋接器通道之間是通過橋接器(bridge)來連接的來連接的。這樣做不僅可以實現多介質在同一網絡上的這樣做不僅可以實現多介質在同一網絡上的連接，而且可以使一個通道的網絡信道不致連接，而且可以使一

17、個通道的網絡信道不致過于擁擠。過于擁擠。l（4 4） LonTalkLonTalk協議的傳輸層和會話層協議的傳輸層和會話層lLonTalkLonTalk協議的核心部分是協議的核心部分是傳輸層和會話層傳輸層和會話層。一個傳輸控制子層一個傳輸控制子層管理報文執行的順序、報管理報文執行的順序、報文的二次檢測文的二次檢測。傳輸層是無連接的，它提供。傳輸層是無連接的，它提供1 1對對1 1節點節點、1 1對多節點對多節點的可靠傳輸。的可靠傳輸。信息認證信息認證(authentication)(authentication)也是在這一層實現的。也是在這一層實現的。l會話層會話層主要主要提供了請求提供了請求

18、/ /響應的機制響應的機制，它，它通過通過節點的連接節點的連接，來進行，來進行遠程數據服務遠程數據服務(remote (remote servers)servers)，因此使用該機制，因此使用該機制可以遙控實現遠可以遙控實現遠端節點的過程建立端節點的過程建立。LonTalkLonTalk協議的網絡功能協議的網絡功能雖然是在應用層來完成的雖然是在應用層來完成的，但實際上也是由，但實際上也是由提供會話層的請求應答機制來完成提供會話層的請求應答機制來完成的。的。lLonTalkLonTalk協議提供四種類型的報文服務：協議提供四種類型的報文服務：l應答方式應答方式(acknowledge)(ackn

19、owledge)l請求響應方式請求響應方式(request/response)(request/response)l非應答重發方式非應答重發方式(unacknowledged repeated)(unacknowledged repeated)l非應答方式非應答方式(unacknowledged)(unacknowledged) l這些報文服務除這些報文服務除請求響應是在會話層實現請求響應是在會話層實現外，其他三種都在外，其他三種都在傳輸層傳輸層實現。實現。l（5 5） LonTalkLonTalk協議的表示層和應用層協議的表示層和應用層lLonTalkLonTalk協議采用協議采用面向數據的

20、應用協議面向數據的應用協議。在這。在這種方式下，節點間以種方式下，節點間以標準工程單位標準工程單位或其它或其它預預定義的單位定義的單位交換諸如溫度、壓力、狀態和文交換諸如溫度、壓力、狀態和文字串等應用數據，而命令語句封裝在接收節字串等應用數據，而命令語句封裝在接收節點的應用程序中且不是將命令在網上傳送。點的應用程序中且不是將命令在網上傳送。以這種方式，以這種方式，同一工程量可送到多個節點同一工程量可送到多個節點，然而然而每個節點對該數據有不同的應用程序每個節點對該數據有不同的應用程序。lLonTalkLonTalk協議的表示層和應用層提供五協議的表示層和應用層提供五類服務：類服務：l1)1)網

21、絡變量網絡變量的服務的服務l2)2)顯示報文顯示報文的服務的服務l3)3)網絡管理網絡管理的服務的服務l4)4)網絡跟蹤網絡跟蹤的服務的服務l5)5)外來幀傳輸外來幀傳輸?shù)姆盏姆誰3. LonTalk協議使用中注意的問題協議使用中注意的問題l（1 1） LonTalkLonTalk協議的協議的網絡認證網絡認證l（2 2） LonTalkLonTalk協議的協議的網絡接口協議網絡接口協議l（3 3） LonTalkLonTalk協議中的協議中的定時器定時器l（4 4）網絡效率網絡效率l（1 1）LonTalkLonTalk協議的網絡認證協議的網絡認證lLonTalkLonTalk協議協議支持

22、報文認證支持報文認證，即，即允許報文的接收者確定報允許報文的接收者確定報文的發送方是否有權發送文的發送方是否有權發送。它用于。它用于防止未授權節點介入防止未授權節點介入應用應用。l（2 2） LonTalkLonTalk協議的網絡接口協議協議的網絡接口協議lLonTalkLonTalk協議包含一個協議包含一個可選擇的網絡接口協議可選擇的網絡接口協議，該協議，該協議支支持在任一主處理器上運行的持在任一主處理器上運行的LonWorksLonWorks應用程序應用程序。主處理。主處理器可以是微處理器、微控制器或器可以是微處理器、微控制器或PCPC機。機。主處理器管理主處理器管理LonTalkLonTalk協議的第協議的第6 6和和7 7層層，并且，并且使用使用LonTalkLonTalk網絡接口管網絡接口管理協議的理協議的1 15 5層層。LonTalkLonTalk網絡接口定義網絡接口和主處網絡接口定義網絡接口和主處理器之間的數據交換格式。理器之間的數據交換格式。l（3） LonTalk協議中的定時器協議中
