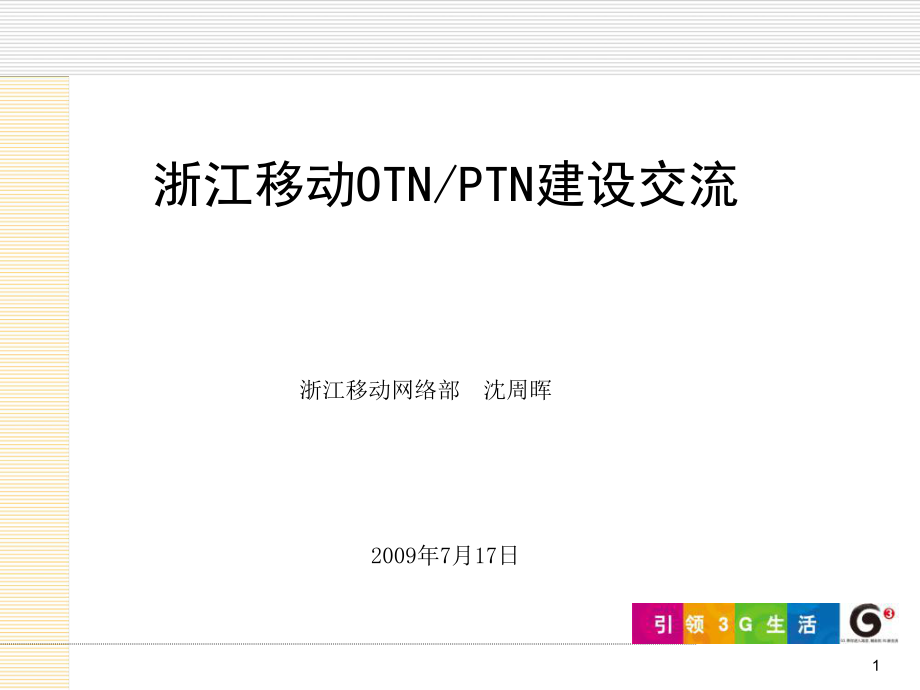

1、1浙江移動OTN/PTN建設交流 浙江移動網絡部 沈周暉 2009年7月17日2 2一、浙江移動杭州分公司OTN/PTN網絡規劃二、PTN網絡建設的準備、開通及測試 三、浙江移動杭州分公司OTN/PTN網絡應用情況3一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的模式探討聯合組網RNCRNCRNCRNCRNCRNCGE光口GE光口10GE PTN匯聚環匯聚環10GE PTN匯聚環匯聚環GE PTN接入環接入環GE PTN接入環接入環核心核心/ /骨干層骨干層 匯聚匯聚/ /接入層接入層RNCRNCRNCGE光口核心機房核心機房A核心機房核心機房B核心機房核

2、心機房CGE光口GE光口l匯聚層以上利用IP over WDM/OTN,配置靈活l簡化核心骨干層的網絡結構l按需建設,擴容便利,節省后期投資l適合具有多局房的大型網絡4一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃杭州杭州上塘樞紐上塘樞紐蕭山樞紐樓蕭山樞紐樓學院路學院路朝暉朝暉三墩三墩體育場路體育場路上城南上城南下沙南下沙南江干南江干南富陽富陽桐廬桐廬乾潭乾潭建德建德淳安淳安天英天英臨安臨安15一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的業務開放模式TD業務RNCRNCRNCGE光口10GE PTN匯匯聚環聚環GE PTN接

3、入環接入環核心核心/ /骨干層骨干層 匯聚匯聚/ /接入層接入層RNCRNCRNCGE光口NodeBNodeBNodeBGE光口10GE PTN匯匯聚環聚環GE PTN接入環接入環NodeBNodeBNodeBRNCRNCRNCRNCRNCRNCGE光口GE光口GE光口基站業務開放模式一基站業務開放模式一基站業務開放模式二基站業務開放模式二模式一:全程端到端LSP端到端配置業務業務保護為1:1LSP保護,OTN只進行子波長調度對落地PTN設備和網管系統的壓力較大模式二:分層開放業務至匯聚節點對LSP進行終結,上層為以太網業務業務分層保護,對設備壓力較小存在單節點失效問題,且匯聚節點設備壓力較大

4、,且業務需配置兩次。對數據業務缺乏電信級的OAM6一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的業務開放模式2G業務RNCRNCRNCBSCGE光口10GE PTN匯匯聚層聚層GE PTN接入層接入層核心核心/ /骨干層骨干層 匯聚匯聚/ /接入層接入層RNCRNCRNCGE光口SDH匯聚層匯聚層SDH核心核心骨干層骨干層STM-1/4互聯STM-1/4互聯 BTSBSC BTS通過PTN的PWE3仿真,將E1業務傳至匯聚點或骨干點終結,通過STM-1/4轉接至同機房的SDH設備,通過SDH網絡傳送至落地節點在不同層面設備進行終結,對設備的壓力、匯聚層帶

5、寬的占用、管理方面都有一定的差異,各有優勢7一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的業務開放模式數據綜合業務10GE PTN匯匯聚環聚環GE PTN接入環接入環核心核心/ /骨干層骨干層 匯聚匯聚/ /接入層接入層高端集團客戶A高端集團客戶B家庭客戶集團客戶ONUODUOLT政企用戶等業務節點通過就近的PTN節點接入PTN網絡,通過PTN網絡到達數據網的接入路由器節點,進入CMNET網絡;若環內PTN節點無數據網接入點,則結合OTN網絡予以傳送在PTN環路容量允許的情況下,也可承載OLT上聯的業務8一、浙江移動杭州分公司一、浙江移動杭州分公司OTN

6、/PTN網絡規劃網絡規劃NodeB BTSNodeB BTS 10GE環GE環GEGELAG保護APS保護在PTN落地設備與RNC接口之間采用手工LAG 1+1保護在PTN網絡內部可采用基于MPLS隧道的端到端的APS保護,其中在OTN內采用GE顆粒的透傳針對2G基站CES E1業務,通過PTN網絡接入到原SDH網絡中,采用POS口的LMSP保護PTN網絡的業務保護99一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的時鐘規劃GPS PTN1900PTN3900 PTN1900 PTN1900PTN3900PTN3900PTN3900PTN3900PTN39

7、00 BTSNodeBNodeB BTS接入層匯聚層落地層CN核心網一種時鐘源:GPS;全網部署1588V2協議通道,PTN、OTN都支持1588時鐘(OTN對1588V2的支持要到09年底實現)。Node B提取1588時鐘,BTS是提取頻率。1010一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的QoS規劃u根據NodeB的提供的以太網業務采用簡單流分類配置DS域,用VLAN Priority與PHB服務等級進行映射。uMPLS Tunnel不用規劃帶寬,直接利用端口的帶寬利用率性能項周期性監控網絡側業務總流量,指導網絡優化和業務擴容。uNodeB業務

8、同質性,網管提供一個網絡級的PW QoS策略模版,減少設備QoS配置工作量,直接應用到接入設備上。u杭州移動PTN網絡承載TD業務因初期的帶寬需求較小的情況下,暫無PW和LSP等的帶寬收斂,后續基站測試帶寬進一步的增長,考慮利用合理的收斂比實現帶寬利用率的提升 1111一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的QoS規劃VLANVLAN優優先級先級PHBPHB服務服務級別級別 對應的業務類型對應的業務類型7 7CS7CS76 6CS6CS65 5EFEF實時語音業務、信令(實時語音業務、信令(R99 R99 ConversationalConvers

9、ational、R99 StreamingR99 Streaming)4 4AF4AF43 3AF3AF3OMOM、HSDPAHSDPA實時業務(實時業務(OMOM、HSPA HSPA StreamingStreaming)2 2AF2AF2R99R99非實時業務(非實時業務(R99 InteractiveR99 Interactive、R99 R99 BackgroundBackground)1 1AF1AF1HSDPA數據業務(數據業務(HSPA Interactive, Background) 0 0BEBEQoS模型VLAN優先級與優先級與PHB的映的映射關系表(無線)射關系表(無線)

10、1212一、浙江移動杭州分公司一、浙江移動杭州分公司OTN/PTN網絡規劃網絡規劃PTN網絡的組網要求u 核心骨干層:加快OTN的建設,覆蓋范圍涵蓋各縣市骨干節點和城域骨干節點;RNC所在節點配置2臺大容量PTN設備作為落地設備,完成業務的整合,通過11 TRUNK備份發送至相應RNC ;各縣市骨干節點和城域骨干節點配置相應的PTN設備;縣市骨干層具備雙節點的則每個節點配置一端,若只有單節點機房,則配置兩端。u 匯聚層根據目前SDH網絡的架構,PTN設備覆蓋現有的所有匯聚節點;考慮未來全業務的發展需要,PTN設備還應覆蓋全業務匯聚節點;每個匯聚環由2-4個匯聚節點組成每個匯聚節點平均接入60-

11、80個NodeB節點每個NodeB帶寬為20-40M,考慮2:1的收斂比,每個匯聚節點接入帶寬為1.2-1.6G每個匯聚環中NodeB業務為2.4-6.4G每個匯聚環覆蓋120-380個信息點接入每個專線業務10-20M,不收斂;互聯網業務100M,考慮5:1的收斂比;每個信息點20-30M每個10GE匯聚環可供信息點接入的帶寬3.6-7.6Gu接入層環路上節點不超過16個,環內總節點數不超過20個1313一、浙江移動杭州分公司OTN/PTN網絡規劃二、PTN網絡建設的準備、開通及測試 三、浙江移動杭州分公司OTN/PTN網絡應用情況14聯合網絡規劃聯合網絡規劃:由于IP RAN與傳統RAN的

12、存在巨大的差異,需積極與TD無線規劃人員溝通,了解無線設備的端口配置以及之間的對應關系,聯合完成的IP RAN端到端解決方案,避免單方面的業務調整對網絡造成影響。節點機房準備節點機房準備:制定節點機房資源普查表,從機房空間、電源空開和光纜纖芯資源情況等方面對匯聚節點、接入節點機房現狀進行調研,建立詳細的節點機房資料庫;根據調研情況,對無法滿足要求的節點及時開展相應的整改及建設工作;光纜網絡優化:光纜網絡優化:根據網絡規劃及調研后提出的建設需求,加快城域匯聚層和接入層光纜優化工作的進度,保證工程的進度要求14浙江公司浙江公司PTNPTN建設匯報建設匯報二、二、PTN網絡建設的準備、開通與測試網絡

13、建設的準備、開通與測試15二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試需提前調查內容問題描述解決方法PTNPTN接入節點的光接入節點的光纖光纜資源纖光纜資源是否有空余纖芯滿足獨立組是否有空余纖芯滿足獨立組網的需求網的需求解決方法,提前提出優化光纜需求。先建設光纜資源較解決方法,提前提出優化光纜需求。先建設光纜資源較好的區域,再按照優化光纜進度逐步施工。好的區域,再按照優化光纜進度逐步施工。PTNPTN接入點的機房接入點的機房電源情況電源情況電源柜熔絲、空開余量或安電源柜熔絲、空開余量或安倍是否符合設備安裝要求。倍是否符合設備安裝要求。提前增加電源柜,或進行熔絲和空開的改造

14、。提前增加電源柜,或進行熔絲和空開的改造。PTNPTN接入點的機房接入點的機房安裝空間安裝空間綜合架或機房空間是否滿足綜合架或機房空間是否滿足PTNPTN設備安裝需求。設備安裝需求。機房空間較空余,立新綜合架;機房空間不足且無法擴機房空間較空余,立新綜合架;機房空間不足且無法擴容,利用新設備容,利用新設備PTN950PTN950或采用壁掛的方式。匯聚節點考或采用壁掛的方式。匯聚節點考慮擴建、新建等方式增加機房空間慮擴建、新建等方式增加機房空間PTNPTN業務的流向的業務的流向的業務需求業務需求基站到基站控制器業務走向基站到基站控制器業務走向一一對應關系,已經接口是一一對應關系,已經接口是否匹配

15、否匹配積極與積極與TDTD無線規劃人員溝通,及時了解無線規劃人員溝通,及時了解RNCRNC、NODE BNODE B所所支持的光口或電口以及支持的光口或電口以及RNCRNC與與NODE BNODE B的一一對應關系,的一一對應關系,方便進行具體設備配置和業務配置。方便進行具體設備配置和業務配置。IPIP地址規劃地址規劃由于每個由于每個PTNPTN網元需要有全網網元需要有全網唯一的網元唯一的網元IDID,同時需要配,同時需要配置置NODE-B IDNODE-B ID,互聯端口,互聯端口IDID。提前規劃,根據網絡的最大規模設計,規劃提前規劃,根據網絡的最大規模設計,規劃IDID段,以免段,以免出

16、現今后網元出現今后網元IDID不夠用的情況,并注意根據一定規則來不夠用的情況,并注意根據一定規則來規劃,比如可對具體地區和子網進行編碼。例:規劃,比如可對具體地區和子網進行編碼。例:10.“10.“地區地區”.“.“子網號子網號”.“.“基礎編號基礎編號”。對于聯合組網模式下的對于聯合組網模式下的PTNPTN網絡,相當于新建一張傳輸網,對基礎網絡資源的需求非網絡,相當于新建一張傳輸網,對基礎網絡資源的需求非常大,在建設中,需對資源情況進行詳細的調查,做好基礎準備工作常大,在建設中,需對資源情況進行詳細的調查,做好基礎準備工作16二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試

17、資源普查圍繞節點機房的資源調查接入節點機房是否有新增綜合柜的空間綜合柜內是否能安裝新設備的空間機房內電源是否滿足要求接入纖芯是否有空余 17資源普查圍繞節點機房的資源調查二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試匯聚節點機房是否有空余的安裝機位,需考慮多個專業的需求電源系統是否需要整改匯聚層光纜纖芯是否空余1818二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試u 節點機房匯聚機房的整改,可通過原址擴建、啟用新空間等方式增加機房空間;電源系統的整改,應根據需求及安全性的考慮,完成相應的改造工作;對于已經完成建設的匯聚節點,應加快入網的進度,盡早啟用 ;

18、對于組網有需求的節點機房,應根據規劃盡早予以落實(購買、自建等)。u 光纜資源根據組網規劃,完成城域光纜物理網的優化工作;根據優化方案,盡早落實相應的建設;1919二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試網絡拓樸在網管上自動快速發現 ;DCN快速建立與自動發現;網元自動發現,在網管中心完成軟件調測和業務配置;PTN912PTN912PTN950PTN950PTN1900PTN1900PTN1900PTN1900PTN3900PTN3900PTN3900PTN3900PTN3900PTN3900PTN3900PTN3900PTN910PTN910PTN950PTN950

19、網管中心1、電話告知光纖連接已經完成,站點名稱等硬件人員骨干節點現場調測,接入站點遠程調測2020二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試PTN組網業務測試CES業務測試包括: 外部時鐘模式下的CES業務測試E-LINE業務測試包括: E-LINE業務創建測試 Raw和Tag模式測試 MTU測試 本地E-LINE業務測試 VLAN交換測試PTN組網保護測試;T-MPLS 的APS 1:1 保護鏈路聚合1:1 LMSPPTN 與TD測試1588時鐘;PTN 與TD業務對接測試;2121二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試杭州移動商用試點組網

20、圖(1588 IP RAN測試)全網29個IP化基站,其中11個站點同時提供1588功能(標注基站圖標&紅色字體)承載網采用PTN設備配合1588和IP RAN的共同承載需求。核心層采用4套PTN3900構成一個10GE環網(紅),接入層采用29套PTN1900/950構成三個GE環網(藍)關鍵點是承載網和無線網絡各自完成相關測試后,重點進行了端到端的IP化測試,包括壓力測試等;2222二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試全球首家從NodeBPTNRNCBits網管等多種設備端到端現網1588解決方案的成功驗證杭州移動PTN 1588V2試商用業務開通3個

21、月,業務運行穩定。對OTN 支持1588V2的功能和組網測試即將展開。PTN接入?yún)R聚OTN承載PTNOTN全網1588V2時鐘解決方案2323二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試PTN對接TD端到端壓力驗證QOS能力在啟用了1588的接入環進行了壓力測試。在上塘3至上塘4配置一條Eline,遍歷干河罕這個接入環SMB60024PTN對接TD端到端壓力驗證在儀表上發出超負荷流量儀表采用64字節,發出滿GE流量。儀表顯示端口在接收時出現丟包。本次發包時長約本次發包時長約3個小時,從當日的上午個小時,從當日的上午11點左右至下午點左右至下午2點左右。點左右。二、二、PT

22、N網絡建設的準備、開通與測試網絡建設的準備、開通與測試25PTN對接TD端到端壓力驗證-無線業務確認(干河罕)干河罕IP業務截圖。干河罕1588時鐘業務截圖。二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試26PTN對接TD端到端壓力驗證-無線業務確認(臨平南站)臨平南站IP業務截圖。臨平南站1588時鐘業務截圖。二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試27PTN對接TD端到端壓力驗證-無線業務確認(南苑)南苑IP業務截圖。南苑1588時鐘業務截圖。二、二、PTN網絡建設的準備、開通與測試網絡建設的準備、開通與測試2828一、浙江移動杭州分公司OTN

23、/PTN網絡規劃二、PTN網絡建設的準備、開通及測試 三、浙江移動杭州分公司OTN/PTN網絡應用情況29三、浙江移動杭州分公司關于三、浙江移動杭州分公司關于OTN/PTN網絡應用情況網絡應用情況杭州移動PTN城域傳輸網主要分為匯聚層設備:PTN3900和接入層設備:PTN1900、PTN950。PTN3900PTN1900PTN950 目前PTN系列設備種類有PTN3900,PTN1900,PTN950三種。其中PTN950剛通過測試, PTN3900交叉能力為160G,38個插槽,采用4主4備電源,適用于匯聚層組網。 PTN1900交叉能力為10G,可接入主備兩塊業務子卡和5個2G插槽,可

24、接入E1,光口 或電口STM-1,GE口和10GE口,接口較豐富,適用于大型基站。PTN950設備體積 較小,僅2U高度,可接入E1,F(xiàn)E,特別適用于一些機房 空間條件有限,或需要壁掛的情況。30三、浙江移動杭州分公司關于三、浙江移動杭州分公司關于OTN/PTN網絡應用情況網絡應用情況浙江移動PTN杭州分公司截止2009年7月初,共計安裝完成PTN設備713套,其中匯聚層設備47套,接入層設備666套;完成數據配置上載174套,其中匯聚層設備27套,接入層設備147套,12個接入環;完成TD業務承載割接共計4個接入環37個TD基站。31三、浙江移動杭州分公司關于三、浙江移動杭州分公司關于OTN

25、/PTN網絡應用情況網絡應用情況浙江移動杭州分公司2009年規劃總量 今年杭州PTN網絡建設,包含匯聚層設備建設和接入層設備建設。其中匯聚層設備共計67套,涉及52個核心、骨干、匯聚機房;接入層設備共計2112套。浙江移動杭州分公司時鐘組網模式 由于1588V2時鐘要求遍歷的所有設備均需支持1588V2,目前尚不支持OTN設備透傳。在杭州分公司的建設中,目前僅對PTN設備光纜直連的區域配置1588V2做測試用。目前杭州分公司采取在上塘核心機房放置IP-CLOCK,通過PTN網絡配置端到端TC模式時鐘的方式。由于目前華為無線基站版本僅支持時鐘TC模式,而TC模式不具備時鐘的保護,環內斷一點則全環1588時鐘失效。建議大力推動華為1588時鐘的層二組播和IP-RAN的正式商用版本的盡早推出和成熟。 針對具體測試站點,我們將1588V2時鐘作為第一時鐘

溫馨提示
