八家子河導流工程初設報告

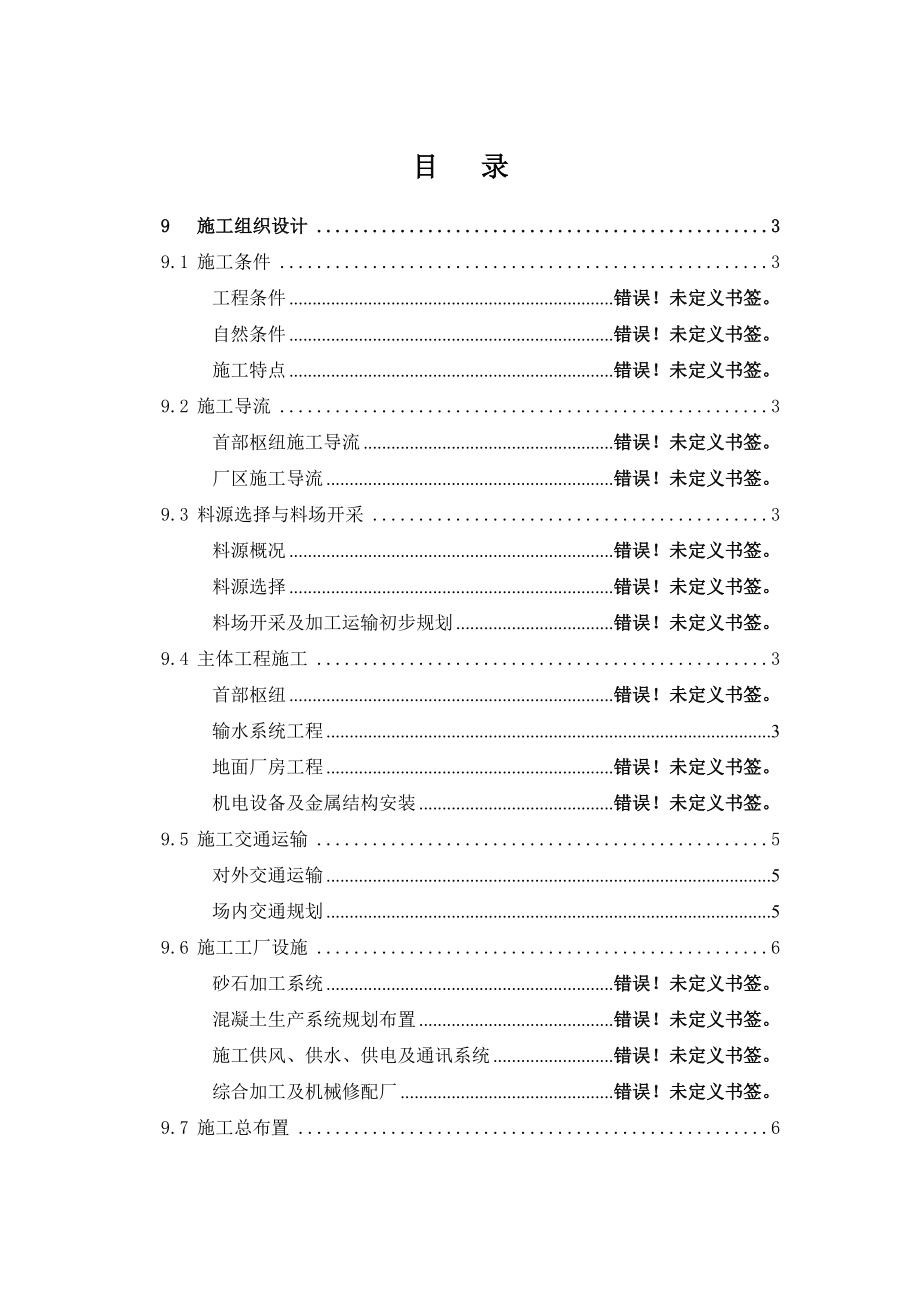

1、9 施工組織設計批 準： 核 定： 審 查：范建章校 核：盧軍民 皮永紅 吳寶隆 編 寫：皮永紅 劉新剛 陳 浩 張棟梁 張懷芝 簡華偉目 錄9 施工組織設計39.1施工條件3工程條件錯誤！未定義書簽。自然條件錯誤！未定義書簽。施工特點錯誤！未定義書簽。9.2施工導流3首部樞紐施工導流錯誤！未定義書簽。廠區施工導流錯誤！未定義書簽。9.3料源選擇與料場開采3料源概況錯誤！未定義書簽。料源選擇錯誤！未定義書簽。料場開采及加工運輸初步規劃錯誤！未定義書簽。9.4主體工程施工3首部樞紐錯誤！未定義書簽。輸水系統工程3地面廠房工程錯誤！未定義書簽。機電設備及金屬結構安裝錯誤！未定義書簽。9.5施工交通

2、運輸5對外交通運輸5場內交通規劃59.6施工工廠設施6砂石加工系統錯誤！未定義書簽?；炷辽a(chǎn)系統規劃布置錯誤！未定義書簽。施工供風、供水、供電及通訊系統錯誤！未定義書簽。綜合加工及機械修配廠錯誤！未定義書簽。9.7施工總布置6施工總布置規劃原則錯誤！未定義書簽。施工分區規劃布置錯誤！未定義書簽。土石方平衡及渣場規劃錯誤！未定義書簽。施工占地錯誤！未定義書簽。9.8施工總進度6編制依據6施工分期6籌建及準備期工程進度9主體工程施工期10施工關鍵線路和強度指標129.9施工資源供應12主要建筑材料12主要施工機械設備129 施工組織設計9.1 施工條件9.2 施工導流9.3 料源選擇與料場開采9

3、.4 主體工程施工9.4.1 攔河壩攔河壩位于建昌縣八家子鎮下游1.5km處的八家子河上，為混凝土重力壩。壩頂高程131.4m，最大壩高17m，壩頂長度170m，壩體上游邊坡為直坡，下游邊坡為1：0.7。壩基壩肩土石方開挖 0.78萬m3，混凝土澆筑1.33萬m3，帷幕灌漿0.15萬m。9.4.1.1 土石方開挖壩肩壩基土石方開挖總計0.78萬m3，覆蓋層開挖采用1.5m3挖掘機挖裝，74kW推土機配合集料，10t自卸汽車運輸棄渣；石方采用手風鉆鉆孔，小藥量爆破，1.5m3挖掘機裝10t自卸汽車出渣。9.4.1.2 混凝土工程壩體混凝土共計1.33萬m3，采用組合鋼模板施工，10t自卸汽車載3

4、m3混凝土罐運至工作面，轉15t履帶吊吊罐入倉，插入式振搗器人工振搗?；A帷幕灌漿采用地質鉆機鉆孔，孔口封閉，自上而下分段灌漿的施工工藝。采用中壓泥漿泵灌漿，帷幕灌漿分序進行，按逐步加密法施工。9.4.2 導流洞工程導流洞布置在右岸，由進水口、導流洞、涵洞段、出口、出口河道疏浚等組成，導流洞總長約3.87km。明渠前為進水閘，后面為引水涵管、渡槽以及城門洞型無壓導流洞，導流洞出口為壓力前池。其中引水明渠長4.91km，導流洞長3.46km。引水明渠、涵管及渡槽均為矩型斷面，寬3.3m，高3.3m，開挖尺寸為3.54.3×3.4m3.7(寬×高)；導流洞城門洞形斷面，襯砌后凈

5、洞徑3.3×4.0m(寬×高)，開挖尺寸為3.54.1×4.2m4.8(寬×高)。如上所述，導流洞洞身單段最長1980m，根據施工進度安排不需設置施工支洞。（2）隧洞開挖及支護導流洞采用全斷面“鉆爆法”開挖，采用三臂液壓鑿巖臺車鉆孔爆破，3m3裝載機裝15t自卸汽車運輸出渣。施工作業循環典型工序為：工作面清理鉆孔裝藥爆破通風散煙出渣噴錨支護工作面清理（進入下一循環）。噴錨支護隨隧洞開挖鉆孔同時進行，為避免開挖與支護施工相互干擾，可與開挖工作面保持約3050m的距離。噴混凝土施工采用Hp-300型噴射機施噴。隧洞混凝土襯砌采用組合鋼模施工，3m3混凝土攪拌

6、運輸車運至工作面，混凝土泵泵送入倉，插入式振搗器振搗。施工主要工序為：清底®處理欠挖®綁扎鋼筋®鋼模定位®混凝土澆筑。隧洞底板混凝土采用拉模施工，由3m3混凝土攪拌運輸車運至工作面直接入倉，插入式振搗器振搗。（3）洞內通風及排水導流洞施工采用壓入式通風方式，進口各設一臺軸流通風機，為避免洞內排出的污濁空氣重新進入洞內作業面，通風機設在距洞口20m以外，通風管采用PVC抗靜電阻燃通風軟管，直徑800mm，懸掛于拱頂，出風口距開挖掌子面的距離不大于20m。由于爆破后產生的塵量大，濃度高，可在距掌子面20和40m處設置兩道水幕，水幕降塵器設置在邊頂拱上，爆破前

7、10分鐘打開水幕開關。由于水霧密度大，影響洞內視線，應在水幕附近加強照明。導流洞洞身段順坡工作面開挖及混凝土施工過程中采用排水溝、潛水泵、匯水井抽水至集水坑。反坡排水在隧道右側間隔設置集水坑，采用水泵分級排出。（4）導流洞暗涵段土方開挖采用2m3挖掘機挖裝，74kW推土機配合集料，15t自卸汽車運輸棄渣。石方開挖采用QY-100型潛孔鉆鉆孔爆破，2m3挖掘機挖裝，74kW推土機配合集料，15t自卸汽車運輸棄渣。涵洞混凝土采用組合鋼模板施工，人工支模，3m3混凝土攪拌運輸車運至工作面，轉混凝土泵泵送入倉，插入式振搗器振搗?；靥钍∽栽鼒觯?m3挖掘機裝15t自卸汽車運至工作面，118kW推土機

8、攤鋪并碾壓。（5）出口明渠及下游河道疏浚明渠土石方明挖方法同導流洞暗涵段。填筑土石方利用明渠及河道開挖可用料，采用2m3挖掘機挖裝，15t自卸汽車運至工作面，118kW推土機攤鋪，13.5t振動碾碾壓。護坡護底漿砌石塊石由渣場人工揀選，2m3挖掘機裝15t自卸汽車運至工作面，人工砌筑。9.4.2.1 河道清淤工程攔河壩下游河道清淤土方明挖約37.8萬m3。土方開挖方法同導流洞暗涵段土方開挖。9.4.2.2 魚類增值站魚類增值站位于青山水庫大壩壩址下游，由魚類孵化池、辦公樓及庫房組成。土方明挖約4.14萬m3，混凝土襯砌約1.18萬m3，辦公樓及庫房面積400m2。土方開挖同導流洞暗涵段。襯砌混

9、凝土增值站混凝土拌和系統供給，由3m3混凝土攪拌運輸車運混凝土，轉溜槽入倉，組合鋼模板施工，振搗器振搗。9.5 施工交通運輸9.5.1 對外交通運輸9.5.2 場內交通規劃9.6 施工工廠設施9.7 施工總布置9.8 施工總進度9.8.1 編制依據9.8.1.1 樞紐布置及施工特點本工程為引水式水電站，由漿砌石混凝土重力壩、堆石壩、沖沙閘、壩后消力池、電站進水閘、引水明渠、無壓導流洞、壓力前池、壓力管道、泄水道、主副廠房和開關站等組成。引水系統總長8.38km，其中導流洞長3.87km是控制該工程總工期的關鍵項目。本工程主要主體工程量為土石方明挖120.44萬m3，回填石渣9.99萬m3，土石

10、方填筑1.03萬m3，石方洞挖26.82萬m3，混凝土澆筑8.23萬m3，鋼筋鋼材4127.8t。工程主要工程量詳見表9.8-1。9.8.1.2 施工進度安排原則根據本工程施工特點，統籌兼顧、合理安排，施工進度按以下原則編著制：(1)遵循國家和遼寧省現行有關法律、法規的規定，滿足本行業現行的規程規范；(2)根據本工程建筑物布置特點、施工條件，采用國內同類工程的平均先進水平；(3)盡量縮短工程建設周期、力求提前截流；(4)各項目銜接合理、力求均衡施工。9.8.2 施工分期本工程施工期分為工程籌建期、工程準備期、主體工程施工期、工程完建期四個階段。工程總工期20個月，其中準備工期2個月，主體工程施

11、工期17個月，工程完建工期1個月；工程籌建工期3個月。工程籌建期內主要安排進行如下項目：施工征地和移民、場內部分交通公路等工程招標、評標及簽約等工作。表9.8-1 工程主體及導流工程量表工程準備期為第1年4月至5月，主要為各項主體工程施工做準備工作。完成或開展的項目有：施工場地平整及場內交通工程、施工供風、供水、供電和通信系統、砂石料開采及加工系統、混凝土生產系統、施工工廠及生活設施、施工倉庫、渣場排水及擋護工程的施工等。主體工程施工期為第1年6月至第2年10月，主要完成本工程的攔河壩工程、導流洞工程、導流洞出口下游河道疏浚及魚類增值站工程施工。各項工程控制性進度如下：攔河壩工程于第1年5月初

12、一期圍堰施工，第1年9月底左岸壩段土建完工，第2年4月初二期截流后開始右岸壩段施工，7月底完成右岸壩段施工，第2年9月初三期截流，10月底完成缺口壩段澆筑。導流洞工程第1年6月開始開挖，第2年8月底完成洞內混凝土襯砌及涵洞段施工，導流洞具備過流條件。魚類增值站工程于第2年4月至10施工；壩址下游河道清淤于第2年9月至11月進行。工程完建期為第2年11月，主要完成壩址下游河道清淤工作。9.8.3 籌建及準備期工程進度9.8.3.1 籌建期主要工程項目及控制工期籌建期需進行的主要工程項目有施工征地、G306國道改線及場內交通工程的招投標等項目。（1）施工征地為滿足籌建及準備工程的需要，第1年1月6

13、月底完成施工征地。（2）G306國道改線及場內交通為了保證總進度目標的實現，給主體工程承包商提供便利的施工條件，以便使其進場后盡早開工，需在第1年3月底完成G306國道、通往導流洞進口、出口及涵洞段的場內交通的招標工作。9.8.3.2 準備期主要工程項目及控制工期施工準備期主要工程項目包括施工場地平整、場內交通、施工供風、供水、供電和通信系統、砂石料開采及加工系統、混凝土生產系統、施工工廠及生活設施、施工倉庫、渣場排水及擋護工程等。（1）施工場地平整、場內交通第1年4月開始，至同年10月底完成。（2）施工供電為給主體工程施工提供必要的施工供電，應在第1年5月底前負責完成以下供電工程，并具備供電

14、條件：10kV施工變電站建立，各施工區配電站建立及供電線路的架設。施工單位進場后按施工需要從各施工區配電站接線至用電設施。（3）施工工廠設施本工程施工工廠于第1年7月底完成，砂石料加工系統于第1年6月底完成，混凝土生產系統在第1年7月底完成。（4）生活設施本工程施工營地于第1年7月底完成。（5）導流工程包括壩址區施工導流和導流洞鹿叫溝涵洞段施工導流。大壩一期導流圍堰于第1年5月填筑，第2年4月拆除大壩下游部分；二期導流圍堰于第2年4月填筑，同年10月拆除；三期圍堰于第2年9月上旬施工。9.8.4 主體工程施工期9.8.4.1 攔河壩工程攔河壩為混凝土重力壩，最大壩高17m，混凝土澆筑總量1.3

15、3萬m3。施工采用分期導流的導流方式，先圍左岸，右岸主河床過流，一期圍堰擋水，一期基坑內壩體施工，并在壩體預留過流缺口；一期壩體完成后再圍右岸，左岸壩段缺口過流，二期圍堰擋水，二期基坑內壩體施工；導流洞完成后進行三期導流，圍堰擋水、導流洞過流，缺口壩段施工。攔河壩左岸6個壩段（壩段缺口除外）安排在第1年6月9月施工。其中壩基開挖于6月進行，壩體澆筑及灌漿安排在第1年7月9月施工，歷時3個月，混凝土澆筑強度0.23萬m3/月。右岸3個壩段安排在第2年58施工。其中壩基開挖于5進行，壩體澆筑及灌漿安排在第2年6月8月施工，歷時3個月，混凝土澆筑強度0.19萬m3/月。缺口壩段安排在第2年10月施工

16、，混凝土澆筑強度0.08萬m3/月。9.8.4.2 導流洞工程導流洞布置在右岸，由進水口、2段隧洞洞身段、洞身段間的涵洞段、出口明渠及出口下游河道疏浚工程組成。導流洞是控制本工程施工總工期的關鍵工程。導流洞土石方明挖量28.77萬m3，洞挖量26.82萬m3，混凝土襯砌3.58萬m3；涵洞混凝土澆筑2.14萬m3，回填石渣9.99萬m3。根據導流洞布置條件，可在兩段洞身的進、出口段設置4個作業面同時施工，其中導流洞1+890.5m3+870.5m段主洞的長度較長，1980m，單頭掘進長度最長990m，為控制導流洞工程工期的關鍵部分。第1年6月開始導流洞的4個工作面的洞口明挖施工，同年7月中旬進

17、入導流洞主洞開挖，第2年7月中旬導流洞全線貫通。導流洞混凝土襯砌和灌漿施工于第1年8月開始，至第2年8月中旬全部完成，導流洞控制洞段的月平均洞挖進尺為83m，混凝土襯砌月平均進尺為120m。導流洞進口開挖于第1年7月開始，至同年8月底完成。導流洞涵洞段（1+295m1+890.5m）土石方明挖于第1年6月開始，至第2年7月底完成。出口明渠及其下游河道疏浚土石方開挖施工于第1年6月開始，至第2年7月底完成。涵洞段混凝土澆筑于第1年8月開始，至第2年8月中旬完成，設計涵洞混凝土澆筑月平均進尺為80m。涵洞段土石方回填于第1年9月開始，至第2年8月底完成，設計涵洞土石回填月平均進尺為86m。第2年8月底導流洞及其下游河道疏浚全部完工，具備通水條件。9.8.4.3 魚類增殖站工程魚類增殖站土方明挖37.80萬m3，混凝土1.18萬m3，辦公樓及庫房400 m2。土方明挖于第2年4月開始至8月底完成；第2年6月至9月進行混凝土澆筑施工，第2年4月至10月，進行辦公樓及庫房施工。9.8.4.4 河道下游清淤工程河道下游清淤土方明挖37.80萬m3。清淤土方明挖安排在大壩三期截流后進行，于第2年9月至11月完成。工程完建期：主要完成河道清淤土石方開挖工作。9.8.5 施工關鍵線路和強度指標9.8.5.1 關鍵線路本工程關鍵線路為：場內交通導流洞開挖、支護及襯砌大壩缺口
