作業指導書及操作規范

1、擬制： 日期： 審核： 日期： 核準： 日期： 版次修訂日期變更內容變更人A/02011-3-1首次發布劉貽仿分發單位：總經辦 管理部 市場部體系辦 倉儲科 采購科品管部 注塑部 涂裝部 資材部 真空鍍膜部 組裝部 絲印科 五金部 生技部 項目部 模具部 財務部設備部 回收單位：總經辦 管理部 市場部體系辦 倉儲科 采購科品管部 注塑部 涂裝部 資材部 真空鍍膜部 組裝部 絲印科 五金部 生技部 項目部 模具部 財務部設備部 1.目的 本作業指導書明確EDM工作職責，確保EDM的合理性、正確性及可操作性。2.范圍 適用于本公司所有模具的EDM加工。3.職責3.1負責完成電火花的所有工作；3.2

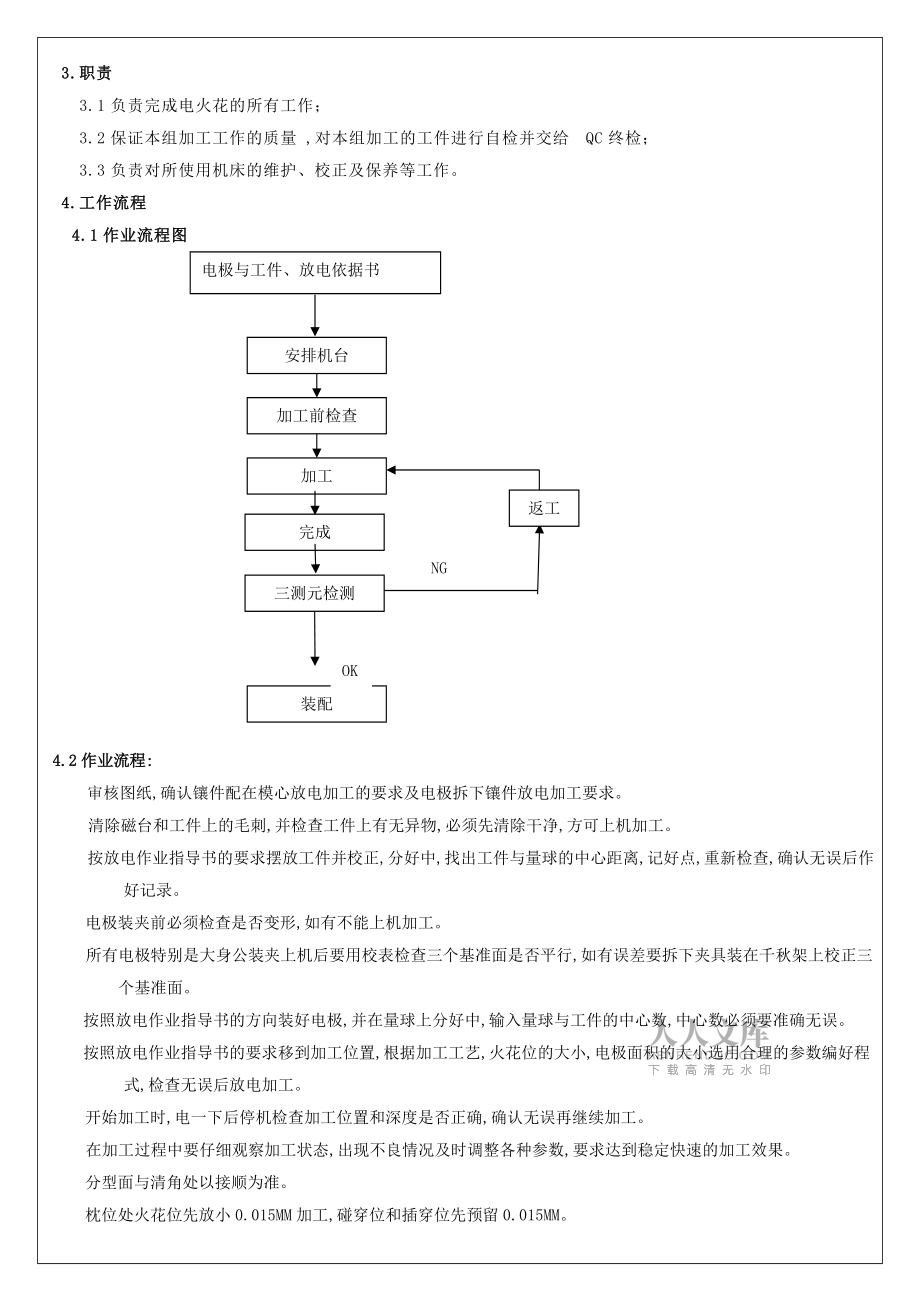

2、保證本組加工工作的質量,對本組加工的工件進行自檢并交給QC終檢；3.3負責對所使用機床的維護、校正及保養等工作。4.工作流程 4.1作業流程圖電極與工件、放電依據書安排機臺 加工前檢查加工返工 完成 NG三測元檢測OK 裝配4.2作業流程:審核圖紙,確認鑲件配在模心放電加工的要求及電極拆下鑲件放電加工要求。清除磁臺和工件上的毛刺,并檢查工件上有無異物,必須先清除干凈,方可上機加工。按放電作業指導書的要求擺放工件并校正,分好中,找出工件與量球的中心距離,記好點,重新檢查,確認無誤后作好記錄。電極裝夾前必須檢查是否變形,如有不能上機加工。所有電極特別是大身公裝夾上機后要用校表檢查三個基準面是否平行

3、,如有誤差要拆下夾具裝在千秋架上校正三個基準面。按照放電作業指導書的方向裝好電極,并在量球上分好中,輸入量球與工件的中心數,中心數必須要準確無誤。按照放電作業指導書的要求移到加工位置,根據加工工藝,火花位的大小,電極面積的大小選用合理的參數編好程式,檢查無誤后放電加工。開始加工時,電一下后停機檢查加工位置和深度是否正確,確認無誤再繼續加工。在加工過程中要仔細觀察加工狀態,出現不良情況及時調整各種參數,要求達到穩定快速的加工效果。分型面與清角處以接順為準。枕位處火花位先放小0.015MM加工,碰穿位和插穿位先預留0.015MM。橫蝕加工深度必須按火花位大小上抬,并按火花位加橫蝕數。放電加工中要留

4、意電極避空夠不夠,不夠須拆下電避空后再放電加工。前后模心裝有鑲件的放電前必須敲到底。加工完的工件必須和工件圖紙一同放在已加工鋼料區,并填寫好工藝單,放電作業指導書放回文件夾。 4.3銅加工鋼料的程式說明 加工大面積(20X20MM以上)，針對手機外殼前模要求紋面的加工，用F27025.RBF銅打鋼,采用UBCUAC.TEC.粗加工單邊火花位為0.25MM,加工到CH27.如采用E402開第一段,速度快但要注意實際加工面積不能太小,否則會燒壞電極。4.3.2 F20010.RBF;F27025,RBF,銅打鋼采用UBCUAC.TEC.UFCUAC.TEC,精加工,如面積大于0X40MM可用E32

5、3開第一段,從E22X段開始時間鎖定,時間的長短用專家系統產生,注意用E229/E209等9字尾條件損公會大,但工件表面不會有碳斑,如面積小過30X30MM可用E303/E293開第一段一定安全。M22008.RBF;銅打鋼,采用UCUAC.TEC,精加工,如想安全采用E273開始加工但速度會慢,采用E282速度會快但損公會大,最好用E293開始加工。加工中等面積(介于5X5MM至上20X20MM之間)用以下下程式。M27020.RBF;銅打鋼,采用UCUAC,粗加工,如加工面積小于8X8MM可用E323開始加工以策安全。加工微細面積(總面積小于3X3MM)特點是損公低但速度慢,如用于加工面積

6、較大的工件除了速度慢反而損公會更大,采用以下程式:U22007.RBF:銅打鋼,采用UMCUAC,TEC。骨位加工：L22010.RBF：銅打鋼，采用ULCUAC.TEC建議火花位盡量做大一點,以避免二次放電引起的過切,如果深度小于10MM,升頭速度VPULS改為20左右。4.4石墨加工鋼的程式說明：（注：F035P 程式中必須有AUXF/32石墨專用保護指令）加工大面積：15X15MM以上；用以下程式：G29025.RBF：石墨打鋼，采用UBGMAC，粗加工，加工總面積大于20X20MM，單邊炎花位為0.25MM,加工到CH29,如采用E413開第一段,速度會快但注意是否會過切,采用E403會安全。G22010.RBF石墨打鋼,采用UBGMAC.TEC,精加工。加工中等面積(介于5X5MM至10X10MM之間),用以下程式：GM27020.RBF:石墨打鋼,采用UGMAC,粗加工；GM22010.RBF:石墨打鋼,采用UGMAC.TEC,精加工,如需安全采用E303開第一段但速度會慢。加工微細面積(總面積小于3X3MM),只有采用細石墨時才能使用該程式,特點是損公低但速度慢,如用于加工面積較大的工件除了速度慢損公反而會大,采用如下程式：GU22005.RBF:石墨打鋼,采用UMGFAC.TEC。骨位加工:由于加工深度深或筋條太
