2019屆中考物理二模試卷按考點分類匯編動態電路

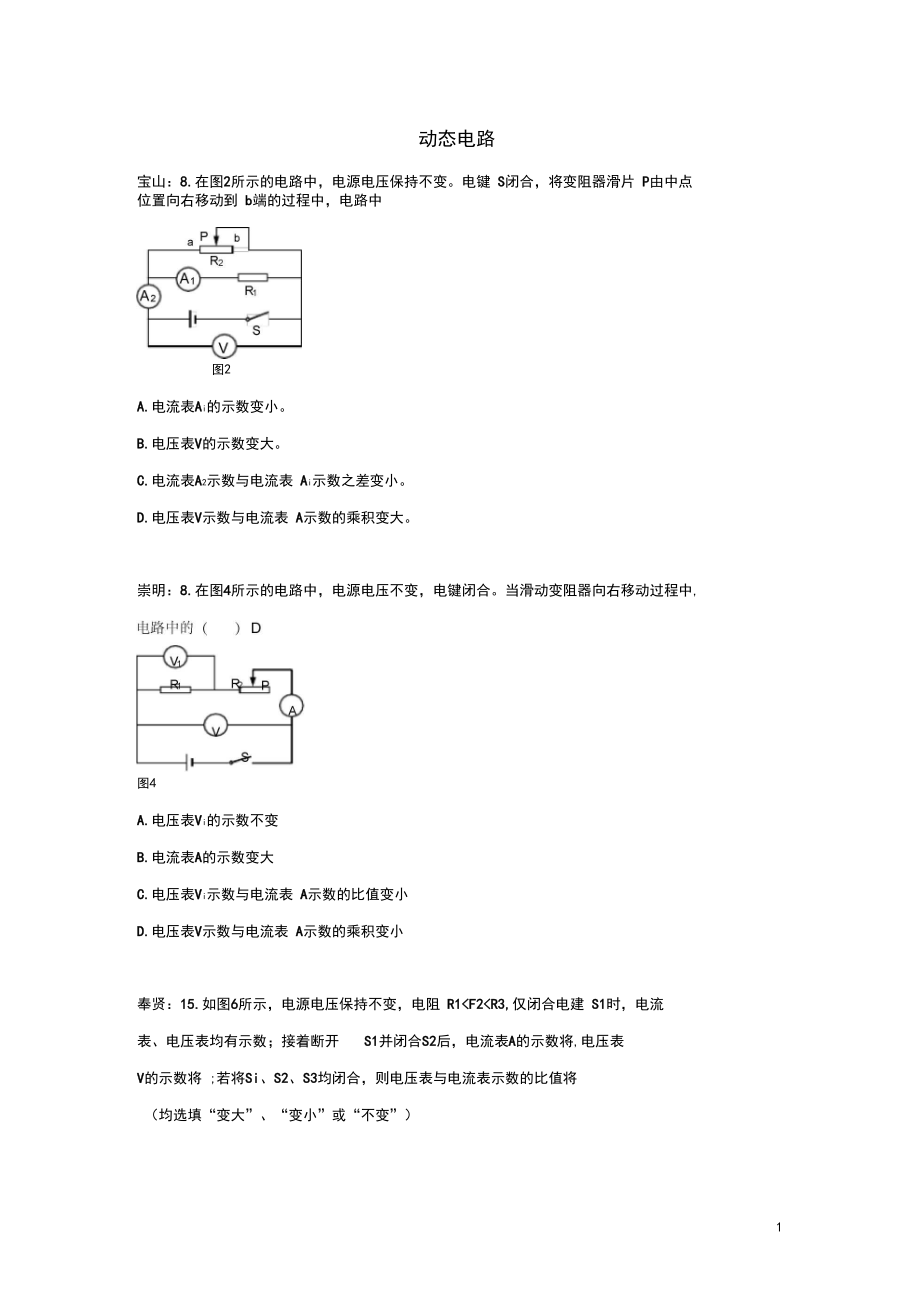

1、動態電路寶山：8.在圖2所示的電路中，電源電壓保持不變。電鍵 S閉合，將變阻器滑片 P由中點 位置向右移動到 b端的過程中，電路中圖2A.電流表Ai的示數變小。B.電壓表V的示數變大。C.電流表A2示數與電流表 Ai示數之差變小。D.電壓表V示數與電流表 A示數的乘積變大。崇明：8.在圖4所示的電路中，電源電壓不變，電鍵閉合。當滑動變阻器向右移動過程中,圖4A.電壓表Vi的示數不變B.電流表A的示數變大C.電壓表Vi示數與電流表 A示數的比值變小D.電壓表V示數與電流表 A示數的乘積變小奉賢：15.如圖6所示，電源電壓保持不變，電阻 R1<F2<R3,僅閉合電建 S1時，電流表、電

2、壓表均有示數；接著斷開S1并閉合S2后，電流表A的示數將,電壓表V的示數將 ;若將Si、S2、S3均閉合，則電壓表與電流表示數的比值將 （均選填“變大”、“變小”或“不變”）5圖615、變小 變大 變小黃浦：7.在圖2所示的電路中，電源電壓保持不變。當電鍵S由斷開到閉合時，變小的是C.電流表A的示數電壓表V示數與電流表 A示數的比值D.電壓表V示數與電流表 A示數的乘積嘉定：7.在圖2所示的電路中,電源電壓保持不變，電路中各元件都完好。當電鍵S由斷開到閉合時，正確的判斷是（）D圖2A.電壓表的示數可能變大B .電壓表的示數一定變小C.電流表的示數可能不變D .電流表的示數一定變小閔行：7.將電

3、阻R、R、R,電壓表 Vi、V V3分別組成不同的電路。已知 R>R>R,當 電鍵閉合后，電壓表 Vi示數為U、V2示數為U、V3示數為U,且H>L2>Uo其對應的電路 圖可能是圖3中的（）DA.B.圖3D.普陀：8.在圖2所示的電路中，電源電壓恒定不變，閉合電鍵 S,當R2全部接入電路時，電壓表V的示數為U;移動滑片P,當R2一半接入電路時，電壓表 V的示數為U',則下列關于U'和U的關系正確的是()CA. U, 一定等于U-B . U'可能等于UC U, 一定大于D. U'可能大于U2青浦：14.如圖4所示電路，電源電壓保持不變，當電

4、鍵S閉合時，電流表的示數(16),電壓表的示數 (17),向右移動滑動變阻器 R2的滑片P時，電壓表示數變化量與電流表示數變化量的比值將(18)(均選填“變小”、“不變”或“變大”)。14.變大；變??；不變。松江：6.在圖3所示的電路中，電源電壓保持不變。當電鍵S從閉合到斷開時，電路中()BA.電流表的示數變小，電壓表的示數變大B.電流表的示數變大，電壓表的示數變大C.電流表的示數變大，電壓表的示數變小D.電流表的示數不變，電壓表的示數變大徐匯：13.在圖4所示的電路中，將電壓表 Vi、V2正確連入電路，閉合電鍵 S,電路正常工 作，各電表的示數均不為零。 移動滑動變阻器 R的滑片P,電壓表V

5、i與電流表A示數的比值 不發生變化，電壓表 V2與電流表A示數的比值發生變化。電壓表Vi測量的是(13)兩端的電壓,電壓表 V2測量的是(14) 兩端的電壓。若電壓表 Vi與電壓表V2示數的比值逐漸變大，則變阻器的滑片P正在向(15)端移 動(選填" a”或" b”)。圖413. (13) R;(14) R或電源；(15) a。楊浦：9.如圖3所示的電路中，電源電壓保持不變，各電路元件均完好，當電源由閉合到斷開時，下列敘述正確的是()CA.電流表A示數變大B.電壓表V1與V2示數的和保持不變C.電流表A示數與電壓表 V2示數的乘積變大D.電壓表V1示數與電流表 A示數的比值保持不變楊浦：17.在圖7所示的電路中，電源電壓保持不變。閉合電鍵 S,電表 的示數發生變化，當滑動變阻器的滑片 P自左端向中點移動時，電壓表V2的示數將 , 電壓表V1示數與電壓表 V2示數的差值和電流表 A示數的比值將 。（均選填“變大”、“變小”或“不變”）*717、A和V2;變小；不變長寧（金山）：14.如圖4所示電路，電源電壓保持不變，當電鍵S閉合時
