三階交調截取點的測量方法

1、三階交調截取點的測量方法1 .引言在微波多載波通信系統中，諸多的測試指標中，有一項：三階交調截取點IP3(THIRD-ORDERINTERCEPTPOINT),它是一個衡量器件線性度和失真性能的重要指標。在模擬微波通信中，交調失真會產生鄰道信號用擾，在數字微波通信中，會降低系統的頻譜利用率，使誤碼率惡化。容量越大的系統，對 IP3 的要求越高；IP3 越高，表示器件的線性度越好，失真越少，因此,準確測量 IP3 的大小也顯得由為重要。以下就著重介紹三階交調截取點的測量方法：2 .三階交調截取點的計算當兩個或多正弦信號經過放大器時，此時由于放大器的非線性作用，會輸出包括多種頻率的分量，其中以三階

2、交調分量的功率電平最大，它是非線性中的三次項產生的，假設兩基頻信號的頻率分別是 F1和 F2,那么，三階交調分量的頻率為 2F1-F2 和 2F2-F1,由于該頻率落在頻帶內，是我們關注的非線性產物(如圖 A 所示)。圖A：微波器件非線性產生鄰道干擾如圖 B 所示是基頻信號與三階交調信號隨輸入功率的增加而產生的曲線:圖圖 IP3 測試原理示意圖測試原理示意圖由圖可以看出 Pin 逐漸增加至 IIP3 時，基頻信號 Y1 與三階交調信號 Y2 相交，對應的輸出功率為OIP3,此時的 IIP3 被定義為： 輸出三階交調截取點(INPUTTHIRD-ORDERINTERCEPTPOINT)OIP3

3、被定義為輸出三階交調截取點(OUTPUTTHIRD-ORDERINTERCEPTPOINT)。如圖 B 所示，將放大器的一階交調(即基頻信號)Y1 的斜率用 G 表示，那么，三階交調信號Y2 的斜率即為 3G/G,即：三階交調信號輸出功率的斜率是基頻輸出功率斜率的三倍。2F1-I2FlF22F2-F1當輸入功率 Pin 等于 IIP3 時，對應的基頻輸出功率和三階交調信號輸出功率都等于 OIP3,我們要測量的三階交調也就是在這種情況下對應的輸入和輸出功率電平的大小。在實際情況中，此時的輸入功率和輸出功率均比較大，不便于測量。因此，通?？梢圆扇∪缦聹y量方法：如圖 B 所示，給放大器一個輸入功率

4、P1,這時對應的輸出功率為 B,那么：B+A=OIP3(1)又因三階交調信號輸出功率的斜率是基頻輸出功率斜率的三倍，因此：A=D/2(2)又由圖示可以看出：D=P2-P3(3)將 3 代入 2,可得：A=(P2-P3)/2(4)將 4 代入 1,可得：OIP3=(P2-P3)/2+B(5)計算出 OIP3 后，就不難得知：IIP3=OIP3-GAIN(6)3 .測量設備如圖 C 所示是 IP3 測試臺的框圖:圖&測俄臺框圖以上框圖中，兩信號源建議選擇諧波成分較少的儀器，如果所選儀器無法滿足測試要求，可以在信號源與隔離器之間加一低通濾波器，來減小信號源的諧波成分對測試結果的影響；一般情況

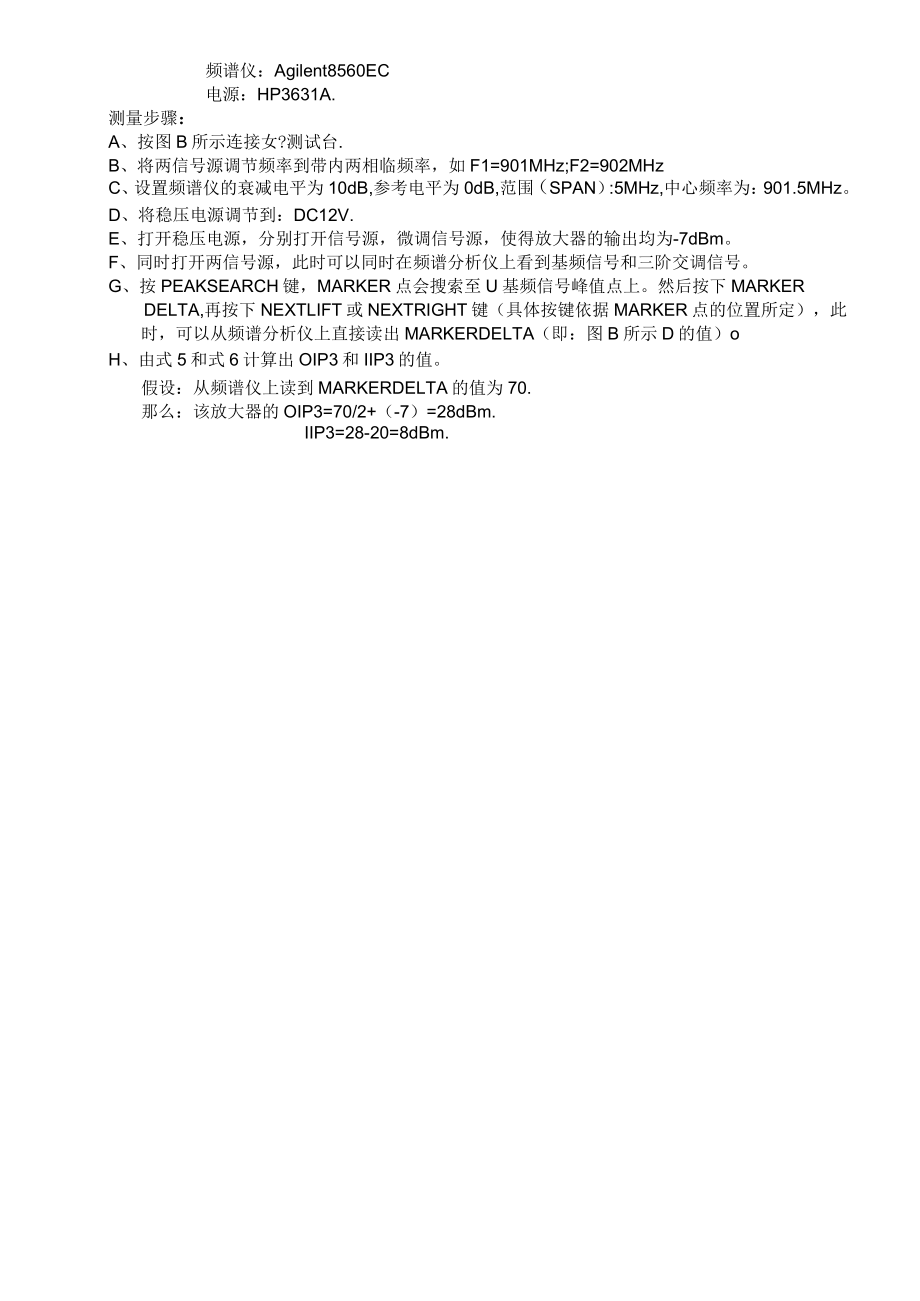

5、還可以在被測器件與頻譜分析儀之間加一隔離器，來改善放大器與頻譜分析儀之間的阻抗匹配。輸入到頻譜分析儀的功率不能太高，避免頻譜分析儀所產生的非線性失真影響測試結果，一般情況頻譜分析儀的輸入功率應保持在 0dBm 以下， 但如此以來， 三階交調信號輸出功率值將非常的小， 那么，就要求頻譜分析儀要有較高的動態范圍。4 .舉例被測器件：低噪聲放大器頻率范圍：880930MHz噪聲系數：2.2dB.回波損耗：18dB.增益：20dB.電源：+12V,250mA.設備:信號源：HP8648B頻譜儀：Agilent8560EC電源：HP3631A.測量步驟：A、按圖 B 所示連接女?測試臺.B、將兩信號源調

6、節頻率到帶內兩相臨頻率，如 F1=901MHz;F2=902MHzC、 設置頻譜儀的衰減電平為 10dB,參考電平為 0dB,范圍（SPAN） :5MHz,中心頻率為： 901.5MHz。D、將穩壓電源調節到：DC12V.E、打開穩壓電源，分別打開信號源，微調信號源，使得放大器的輸出均為-7dBm。F、同時打開兩信號源，此時可以同時在頻譜分析儀上看到基頻信號和三階交調信號。G、按 PEAKSEARCH 鍵，MARKER 點會搜索至 U 基頻信號峰值點上。然后按下 MARKERDELTA,再按下 NEXTLIFT 或 NEXTRIGHT 鍵（具體按鍵依據 MARKER 點的位置所定），此時，可以從頻譜分析儀上直接讀出 MARKERDELTA（即：圖 B 所示 D 的值）oH、由式 5 和式
