1、2022-3-81CCD器件概述器件概述一、一、CCDCCD概念概念二、二、CCDCCD結構及其原理結構及其原理三、三、CCDCCD的發展史的發展史2022-3-82 在人的眼睛里，當光線穿過角膜和晶狀體在視網膜上形成影像后，影像會被轉化為神經信號經視神經傳送到大腦，大腦最終會識別這些信息，這就是視覺成像的過程。 數碼相機的光學系統與人眼的結構十分相似，鏡頭鏡頭相當于眼球眼球，CCD就像視網膜視網膜，而LSI(信號信號處理器處理器)起著大腦大腦的作用。這其中，視網膜視網膜是決定接收到的圖像的質量好壞與否的關鍵部件，相對應地，數碼相機中的CCD也是數碼相機的核心組成部分。2022-3-83固態圖

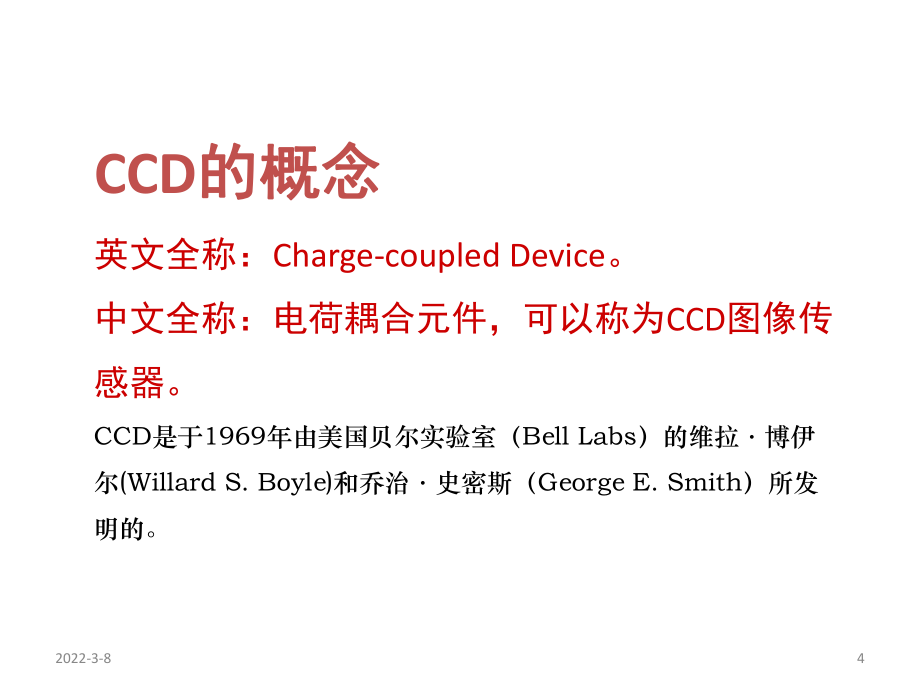

2、像傳感器主要有兩大類：固態圖像傳感器主要有兩大類：電荷耦合器件（電荷耦合器件（Charge Coupled Device，即，即CCD）互補金屬氧化物半導體圖像傳感器（即互補金屬氧化物半導體圖像傳感器（即CMOS）2022-3-84CCD的概念的概念英文全稱：Charge-coupled Device。中文全稱：電荷耦合元件，可以稱為CCD圖像傳感器。CCD是于1969年由美國貝爾實驗室（Bell Labs）的維拉博伊爾(Willard S. Boyle)和喬治史密斯（George E. Smith）所發明的。2022-3-85 CCD是一種半導體集成器件，在N型或P 型硅襯底上生長一層很薄的

3、SiO2，再在SiO2薄層上依次沉積金屬電極，這種規則排列的MOS電容陣列再加上兩端的輸入及輸出二極管就構成了CCD芯片。CCD由MOS光敏元、移位寄存器、電荷轉移柵等部分組成。相鄰兩光敏元的中心距在13-16um范圍內。CCD可以把光信號轉換成電脈沖信號，每一個脈沖只反映一個光敏元的受光情況，脈沖幅度的高低反映該光敏元受光的強弱，輸出脈沖的順序可以反映光敏元的位置。2022-3-86CCD光敏元光敏元移位寄存器CCD的結構的結構2022-3-87CCD的結構為三層，第一層是“微型鏡頭”，第二層是“分色濾色片”以及第三層“感光層”。 第一層：“微型鏡頭” 。我們知道，數碼相機成像的關鍵是在于其

4、感光層，為了擴展CCD的采光率，必須擴展單一像素的受光面積。但是提高采光率的辦法也容易使畫質下降。這一層“微型鏡頭”就等于在感光層前面加上一副眼鏡。因此感光面積不再由傳感器的開口面積決定，而由微型鏡片的表面積來決定。 2022-3-88第二層：“分色濾色片” 。目前有兩種分色方式，一是RGB原色分色法，另一個則是CMYK補色分色法。這兩種方法各有優缺點。RGB分色法是通過Red, Green和Blue這三個通道的顏色調節而成。CMYK是由四個通道的顏色配合而成，青(C)、洋紅(M)、黃(Y)、黑(K)。在印刷業中，CMYK更為適用，但其調節出來的顏色不及RGB的多。 原色CCD的優勢在于畫質銳

5、利，色彩真實，但缺點則是噪聲問題。因此，一般采用原色CCD的數碼相機，在ISO感光度上多半不會超過400。相對的，補色CCD多了一個Y黃色濾色器，在色彩的分辨上比較仔細，但卻犧牲了部分影像的分辨率，而在ISO值上，補色CCD可以容忍較高的感光度(類似于膠卷軟片對光的敏感度 ) ，一般都可設定在800以上。2022-3-89第三層：“感光層 ” 。這層主要是負責將穿過濾色層的光源轉換成電子信號，并將信號傳送到影像處理芯片，將影像還原。 2022-3-810CCD的工作性能與其單位面積上的感光像素始終存在著一種固有的矛盾：一方面，要確保CCD的工作性能，單位面積上CCD像素?cái)?shù)就不能無限增加。因?yàn)閱?/p>

6、位面積像素?cái)?shù)越多，意味著像素尺寸越小，導致感光度降低、信噪比下降、動態范圍減小，影響其性能。另一方面，為了提高CCD的工作性能，如提高CCD的分辨率、動態范圍等，又需要增加CCD的像素?cái)?shù)，因此只能通過增大CCD的面積來提高CCD的性能。但是增大CCD的面積雖然可以增加像素?cái)?shù)，卻會導致CCD的制造成本劇增，顯然也不是一個有效的解決辦法。因此只有突出傳統CCD的思路，改變CCD的設計結構，才能從根本上提高CCD的工作性能，滿足現代攝影攝像對CCD更高的要求。2022-3-811普通CCD中采用的是矩形光電元件，以八角形光電元件來代替，可以改變普通CCD的性能。（超級超級CCD）超級CCD的像素排列

7、結構：像素之間采用蜂窩狀的排列方式（如圖1所示）。 八角形的光電元件和蜂窩狀的像素排列大大改善了每個像素單元中的光電元件的空間有效性，相對于有同樣數量像素的傳統CCD而言，它有更高的靈敏度、更高的信噪比和更廣泛的動態范圍。 2022-3-812上述技術的運用，使超級CCD性能指標有質的飛躍。主要表現為： （1）分辨率顯著提高。獨特的像素45蜂窩狀排列，配合大規模集成電路LSI作為信號處理器，使超級CCD分辨率比傳統CCD高60； （2）感光度、信噪比、動態范圍明顯改善。二極管光吸收效率的提高使這些指標明顯改善。在300萬像素時，這些指標會提升130，且高光部分層次更豐富； （3）彩色還原能力提

8、高。由于信噪比提高，采用專門LSI信號處理器，彩色還原能力提高50。2022-3-8131970年是影像處理行業具有里程碑意義的一年，美國貝爾實驗室發明了年是影像處理行業具有里程碑意義的一年，美國貝爾實驗室發明了CCD。1969年，貝爾實驗室George E Smith和Willard S Boyle將可視電話和半導體泡存儲技術結合發明了CCD原型?，F(xiàn)代CCD芯片外觀CCD發明者維拉博伊爾和喬治史密斯榮獲2009年諾貝爾物理學獎！CCD的發展的發展2022-3-814 CCD最早是被嘗試拿來當內存用的，隨后發現它能利用光電效應產生電荷，開啟了 CCD 在數字影像方面的應用。1969年，當時貝爾

9、實驗室正在發展影像電話和半導體氣泡式內存。將這兩種新技術結起來后，博伊爾和史密斯得出一種裝置，他們命名為“電荷氣泡元件”(Charge “Bubble” Devices)。這種裝置的特點就是它能沿著一片半導體的表面?zhèn)鬟f電荷，于是他們便嘗試用來做為記憶裝置，當時只能從暫存器用“注入”電荷的方式輸入記憶。但隨即發現光電效應能使此種元件表面產生電荷，組成數位影像。 到了70年代，貝爾實驗室的研究員已能用簡單的線性裝置捕捉影像，CCD就此誕生。有幾家公司接續了這一發明，著手進行進一步的研究，包括快捷半導體（Fairchild Semiconductor）、美國無線電公司（RCA）和德州儀器（Texas

10、 Instruments）。其中快捷半導體的產品率先上市，于1974年發表500單元的線性裝置和100*100像素的平面裝置。 2022-3-815 20年后，人們利用這一技術制造了數碼相機，將影年后，人們利用這一技術制造了數碼相機，將影像處理行業推進到一個全新領域。數碼相機無需膠卷和像處理行業推進到一個全新領域。數碼相機無需膠卷和沖洗、可重復拍攝和即時調整；影像可無限次復制且不沖洗、可重復拍攝和即時調整；影像可無限次復制且不會降低質量，方便永久保存，并可用于電子傳送和處理。會降低質量，方便永久保存，并可用于電子傳送和處理。它的誕生給影像處理業帶來了一場革命。它的誕生給影像處理業帶來了一場革命

11、。2022-3-816各國的發展各國的發展1.國外的發展(1) 美國是世界上最早開展CCD研究的國家, 也是目前投入人力、物力、財力最多的國家, 在此應用研究領域一直保持領先的地位。貝爾實驗室是CCD研究的發源地, 并在CCD像感器及電荷域信號處理方面的研究保持優勢。麻省理工學院林肯實驗室, 宇航局噴氣推進研究室, 羅姆空間發展中心以及SRI David Sarnoff 研究中心在CCD及其應用等方面的研究保持著雄厚的實力, 并形成了具有較大規模的實驗研究中心。此外，還有無線電公司、通用電氣公司、仙童公司、福特航空公司及EG&G 公司等。在CCD傳感器和應用電視技術方面, 美國以高清晰

12、度、特大靶面、低照度、超高動態范圍、紅外波段等的CCD 攝像機占有絕對優勢。2022-3-817(2) 日本是目前世界上CCD的生產大國, 在民用消費型光電產品的開發和生產上堪稱世界第一位，尤其是CCD攝像機、攝錄一體化和廣播數字化電視攝錄設備基本上包攬了全世界的大部分市場。日本的CCD技術起步較晚, 但發展極快, 特別是日本的彩色CCD攝像機具有極強的競爭力。索尼公司在1979年用三片242(H)242 (V)像元高密度隔列轉移CCD像感器首先實現了R、G、B分路彩色攝像機。1980年，日立公司首先推出單片彩色CCD攝像機。1998年日本采用拼接技術開發成功了1638412288像元即(40

13、963072) 4像元的CCD圖像傳感器。由于日本本國的新產品更新?lián)Q代速度很快, 所以無論產品的產量還是質量都占據世界首位。2022-3-818(3) 法國也是開展CCD技術研究較早的國家之一，湯姆遜無線電公司(CSF)和EEV英國電子閥門公司(English Electric Valve Company,簡稱EEV)公司是世界上生產和開發CCD產品的著名廠家。(4) 此外，英國通用電氣公司(GEC)和荷蘭的菲利普公司在CCD技術的研究開發上也很著名。2022-3-8192.我國的發展我國的CCD研制工作起步比較晚，目前落后日歐美等先進國家10年以上。我國自行研制的第一代普通線型CCD(光敏元

14、為MOS結構) 和第二代對藍光響應特性好的(光敏元為光電二極管陣列)CCPD已形成系列產品；面陣CCD也基本上形成了系列化產品。2022-3-820除可見光CCD外, 國內目前還研制出了硅化鉑肖特基勢壘紅外CCD。目前國內正在研制和開發的CCD有：512512像元X射線CCD、512512像元光纖面板耦合CCD像敏器件、512512像元幀轉移可見光CCD、10241024像元紫外CCD、1024像元X射線CCD、微光CCD和多光譜紅外CCD等。但目前國內CCD器件的研究進展尚不夠迅速, 與國際先進水平相比差距很大。2022-3-821CCD 的應用領域的應用領域依靠業已成熟的MOS集成電路工藝

15、, CCD技術得以迅速發展。CCD圖像傳感器可直接將光學信號轉換為數字電信號，實現圖像的獲取、存儲、傳輸、處理和復現。其體積小、重量輕、功耗小、性能穩定、靈敏度高、動態范圍大、響應速度快、生產成本低等優點，使得CCD圖像傳感器作為一種新型光電轉換器現已被廣泛應用于攝像、圖像采集、掃描儀以及工業測量等領域。2022-3-8222022-3-8232022-3-8242022-3-825科研領域：10241024像元以上大面陣CCD圖像傳感器大量用于太空探測、地質、醫學、生物科學以及遙感、遙測、低空偵察等。泰克公司和噴氣推進實驗室的20482048像元面陣CCD最早用于新一代哈勃太空望遠鏡攝譜儀和

16、固定天文觀測站。美國Recon偵察光學公司開發的50405040像元CCD攝像機能在一萬米高空進行拍攝試驗, 空間分辨率達1.57英寸。2022-3-826軍事領域：CCD傳感器在軍事領域也發揮了很大的作用。目前主要用于導航、自動跟蹤、偵察等。例如航空遙感技術，把高密度線陣CCD掃描系統安裝在飛機、衛星上，由飛機、衛星完成對地面的一維掃描，由CCD在飛行的垂直方向上自掃描，即可實現高分辨率的高空攝影。2022-3-827民用領域：CCD在民用領域的應用是十分廣泛的。例如，可視電話，移動電話公司正在研究開發可帶視頻圖像攝入和顯示的手機，這個應用領域?qū)?huì)隨無線通信需求同步擴展；電腦攝像機，在21世

17、紀初葉，隨著電腦網絡系統的發展，電腦攝像機作為電腦前端和圖像輸入系統，CCD攝像機將以不可阻擋的發展勢頭深入到電腦應用的方方面面，也會很快進入家庭，借助電腦網絡，實現音、視頻同步遠程通信；醫用顯微內窺鏡利用超小型的CCD攝像機或光纖圖像傳輸內窺鏡系統，可以實現人體顯微手術，減小手術刀口的尺寸，減小傷口感染的可能性，減輕病人的痛苦等等。2022-3-8281. 小型化黑白、彩色TV攝像機 這是面陣CCD應用最廣泛的領域。 日本松下CDT型超小型CCD彩色攝像機，直徑17mm，長48 mm，使用超小型鏡頭，重量54g，深受歡迎。典型TV用IS尺寸：79 mm2，480380像元。 2. 傳真通訊系統 用10242048像元的線陣CCD作傳真機，可在不到一秒鐘內完成A4開稿件的掃描。3. 光學字符識別 IS代替人眼，把字符變成電信號，進行數字化，然后用計算機識別。 重慶大學1985年的CD-1型OCR機，識別率達99.9。 4. 廣播TV 用SSIS(Solid State Imaging Sensor固態圖象傳感器)代替光導攝像管。 1986年柯達公司已推出140萬素的IS，尺寸79 mm2，比電視圖象信號多4倍以上。 2022-3-8295.工業檢測與自動控制這是IS應用量很大的一個領域，統稱機器視覺應用。在鋼鐵、木材、紡
