汽車電氣設備檢修題庫匯總

1、蓄電池一、判斷題（對打“，”，錯打“X”）1、汽車發動機熱起動時，起動機（起動電動機）由發電機供電。（X）2、隔板的主要作用是防止正、負極板短路。（，）3、在單格電池中正極板比負極極多一片。（X）4、放電電流越大，則蓄電池的容量也越大。（X）5、電解液密度越大，則蓄電池的容量越大。（X）6、傳統蓄電池消耗水的途徑是蒸發和水的電解。（，）7、配制電解液時，應將蒸儲水緩慢地倒入硫酸中去。（X）8、初充電的特點是充電電流較大，充電時間較短。（X）9、對蓄電地進行定電流充電時，蓄電池采用并聯連接。（X）10、對蓄電池進行充電必須用交流電源。（X）11、根據蓄電池電解液密度的變化，可以判斷其放電程度。（

2、V）12、為了防止蓄電池的接線柱氧化，通常可在接線柱上涂一層油漆。（X）13、蓄電池電解液不足，在無蒸儲水時，可暫用自來水代替。（X）14、冬季起動發動機，若一次起動不了，可延長起動時間，直到起動了為止。（X15、蓄電池自行放電是指蓄電池放置幾天后，在無負荷的情況下，儲電量自行明顯下降，甚至會完全無電的現象。（V）16、無需維護蓄電池主要是指使用過程中不需要進行充電。（X）二、選擇題（單項選擇）1、蓄電池與發電機兩者在汽車上的連接方法是（B）A、串聯連接；B、并聯連接；C各自方4立；D以上都不對。2、蓄電池充足電時，正極板上的活性物質是（C）A、硫酸；B、純鉛；、G二氧化鉛；D硫酸鉛。3、有一

3、蓄電池型號為6-QA-75,其中Ag示（A）A、干式荷電池；B、薄型極板；C低溫起動性好；D起動型蓄電池。4、汽車蓄電池在放電時，是（B）A、電能轉變?yōu)榛瘜W能；B、化學能轉變?yōu)殡娔埽籆、電能轉變?yōu)闄C械能；D機械能轉變?yōu)殡娔堋?、在配制蓄電池用電解液時，必須將（D）A、工業硫酸徐徐倒入蒸儲水中；B、純凈的化學硫酸徐徐倒入自來水中;D 、純凈的化學硫酸徐徐倒入蒸餾水中。C、蒸儲水徐徐倒入純凈的化學硫酸中；6、蓄電池電解液的液面應高出極板（B）A、510mm;R1015mm;C、1520mm;D、2025mm。7、電解液液面高度低于規定標準時，應補加（C）A、電解液；B、稀硫酸；C、蒸儲水；D、自來

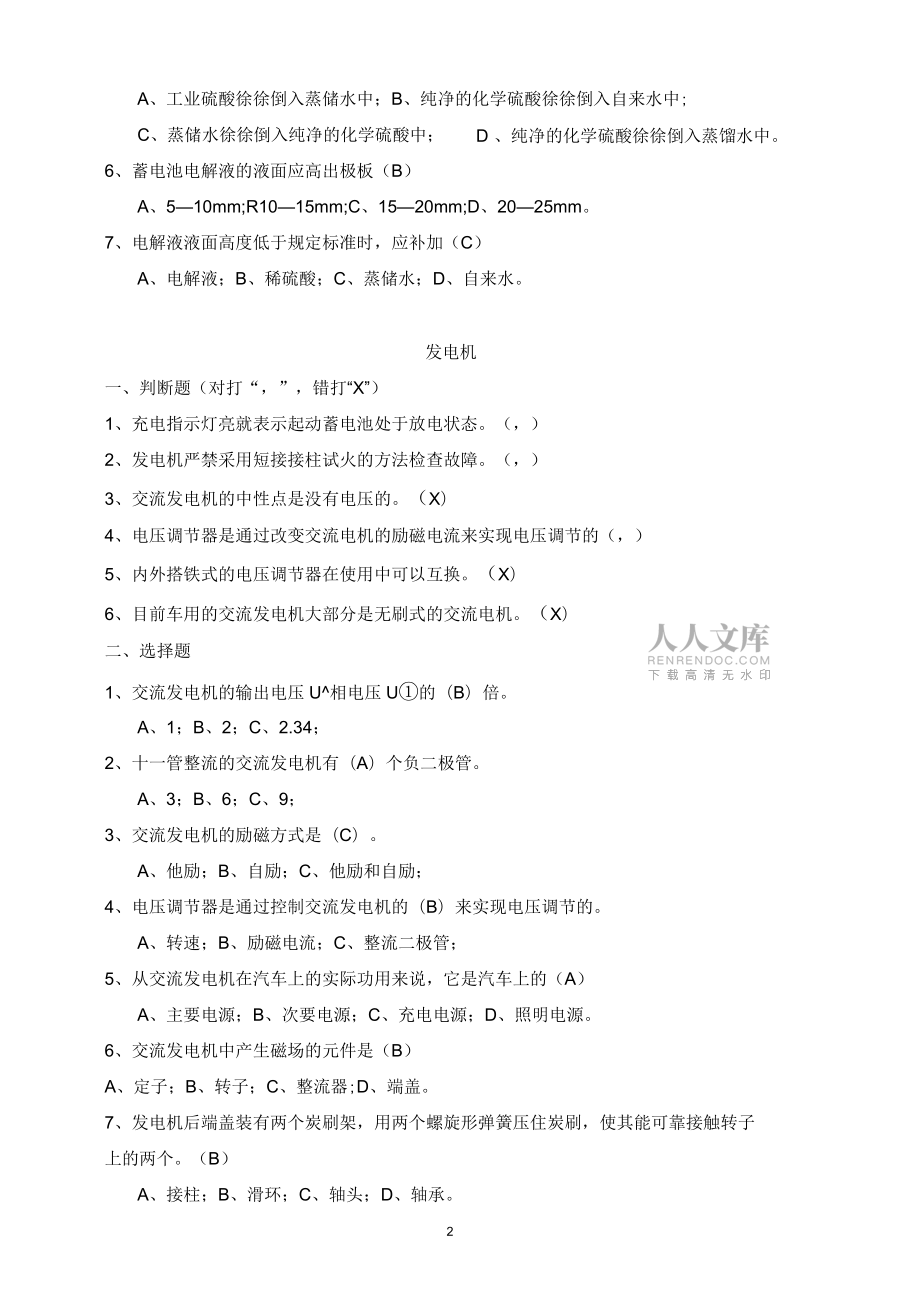

4、水。發電機一、判斷題（對打“，”，錯打“X”）1、充電指示燈亮就表示起動蓄電池處于放電狀態。（，）2、發電機嚴禁采用短接接柱試火的方法檢查故障。（，）3、交流發電機的中性點是沒有電壓的。（X）4、電壓調節器是通過改變交流電機的勵磁電流來實現電壓調節的（，）5、內外搭鐵式的電壓調節器在使用中可以互換。（X）6、目前車用的交流發電機大部分是無刷式的交流電機。（X）二、選擇題1、交流發電機的輸出電壓U相電壓U的（B）倍。A、1；B、2；C、2.34；2、十一管整流的交流發電機有（A）個負二極管。A、3；B、6；C、9；3、交流發電機的勵磁方式是（C）。A、他勵；B、自勵；C、他勵和自勵；4、電壓調節

5、器是通過控制交流發電機的（B）來實現電壓調節的。A、轉速；B、勵磁電流；C、整流二極管；5、從交流發電機在汽車上的實際功用來說，它是汽車上的（A）A、主要電源；B、次要電源；C、充電電源；D、照明電源。6、交流發電機中產生磁場的元件是（B）A、定子；B、轉子；C、整流器;D、端蓋。7、發電機后端蓋裝有兩個炭刷架，用兩個螺旋形彈簧壓住炭刷，使其能可靠接觸轉子上的兩個。（B）A、接柱；B、滑環；C、軸頭；D、軸承。8、從電刷引出的兩個接線柱，分別是“F”和“E”，它們固定在后端蓋上，與后端蓋的絕緣情況是（A）A、“F”接線柱與后端蓋絕緣，“E”接線柱與后端蓋不絕緣；B、“F”接線柱與后端蓋不絕緣，

6、“E”接線柱與后端益絕緣；C、“E”和“F”兩接線柱與后端蓋都絕緣；D“E”和“F”兩接錢往與后端蓋都不絕緣。9、交流發電機采用的整流電路是（D）A、單相半波；B、單相橋式；C三相半波；D三相橋式。10、改變交流發電機輸出電壓大小的部件是（D）A硅二極管；B、轉子；C、定子；D調節器。11、汽車上交流發電機配裝了調節器后，具有（B）A、限制自身最大輸出電流的性能；B、限制自身最大輸出電壓的性能；C、同時限制最大輸出電流和最大輸出電壓的性能；D控制激磁電流保持恒定不變的性能。12、發電機正常工作后，其充電指示燈熄滅，這時燈兩端應（B）A、電壓相等；B、電位相等；C電位差相等；D電動勢相等。13、

7、發電機轉子繞組斷路、短路，可用萬用表檢查。若是轉子線圈良好，則電阻值必定符合規定；若是轉子線圈有短路，則電阻值比規定值（A）A、小；B、大；G略??；D略大。起動機判斷題（對打，錯打“X”）1、直流用激式電動機中“用激”的含義是四個激磁繞組相串聯。（X）2、直流用激式電動機在重載時轉速低而轉矩大的特性，可保證起動安全、可靠。（V）3、對功率較大的起動機可在輕載或空載下運行。（X）4、起動機驅動齒輪與飛輪不嚙合并有撞擊聲，這是起動機開關閉合過晚的緣故（驅動齒輪與飛輪還未嚙合），起動機就已轉動了。（X）5、判斷起動機電磁開關中吸拉線圈和保位線圈是否已損壞，應以通電情況下看其能否有力地吸動活動鐵芯為準

8、。（V）選擇題1、為了獲得足夠的轉矩，通過電樞繞組的電流很大，一般汽油機的起動電流為（C）A、2060A;B、1020A;C、200600A;D、20006000A2、起動機在起動瞬間，則（B）A、轉速最大；B、轉矩最大；C反電動勢最大；DX功率最大。3、起動機在汽車的起動過程中是（B）A、先接通起動電源，然后讓起動機驅動齒輪與發動機飛輪齒圈正確嚙合；B、先讓起動機驅動齒輪與發動機飛輪齒圈正確嚙合，然后接通起動電源；C、在接通起動電源的同時，讓起動機驅動齒輪與發動機飛輪齒圈正確嚙合；D以上都不對。4、當起動繼電器線圈通過電流時，鐵芯被磁化而吸閉觸點，致使吸引線圈和保持線圈之間的電路被（B）A、

9、斷開；B、接通；C、隔離；D.以上都不對。5、起動機炭刷的高度如不符合要求，則應予以更換。一般炭刷高度不應低于標準高度的（B）A、1/2；B、2/3；C、1/4；D、1/5。6、空載試驗的持續時間不能超過（C）A、5s；B、l0s；C、lmin；D、5min。7、發動機起動運轉無力，其主要原因在（A）A、蓄電池與起動機；B、起動機與點火系；C、蓄電池與供油系；D蓄電池與點火系。點火系一、判斷題（對打，錯打“X”）1、火花塞間隙越大，所需的擊穿電壓就越高。（V）2、發動機的最佳點火時間是活塞到達壓縮行程的上止點時（X）3、斷電器觸點與點火線圈的初級繞組用聯（，）4、次級電壓的高低與初級電流的大小

10、有關，而與初級電流的變化快慢無關。（X5、分電器上的電容器斷路，易使斷電器觸點燒蝕。（，）6、離心式點火提前調節裝置的工作特性取決于并聯的兩個彈簧的總剛度。（，二、選擇題1、為使汽車發動機能在各種困難條件下點火起動，要求作用于火花塞兩電極間的電壓至少在（C）A70008000V;B、8O039000V;C、900010000V;DlOOOOVW上2、點火線圈上附加電阻的作用是（C）A、減小初級電流；B、增大初級電流；C、穩定初級電流；D、使初級電流達到最大值。3、斷電器觸點斷開的瞬間，在初級繞組中產生的自感電壓約（B）A100V右；B、300V&右；C、7000V右；D、15000d右

11、。4、火花塞絕緣體裙部的溫度應保持在（B）A200500C;B、500900C;C、90012O0C;D12001500C。5、大功率、高轉速、大壓縮比的發動機選用的火花塞應是（A）A、冷型火花塞；B、熱型火花塞；C中型火花塞；D都可以。6、磁感應式信號發生器所產生的脈沖信號主要是應用（D）A、電磁振蕩原理；B、光電效應原理；C.霍爾效應原理；D、電磁感應原理。燈光照明一、判斷題（對打“，”，錯打“X”）1、汽車前照燈遠光應在車前50m各面上得到明亮而均勻的照明。（X）2、前照燈的光學組件中包括反射鏡、聚光玻璃和燈泡。（X）3、前大燈的近光燈絲位于反射鏡的焦點上，遠光燈絲位于焦點的前上方。（X

12、4、安裝喇叭繼電器的目的是為了保護喇叭按鈕。（，）5、電喇叭音調的大小取決于通過喇叭線圈中電流的大小。（X）二、選擇題（單項選擇）1、電喇叭配用喇叭繼電器的目的是。（D）A、為了喇叭能通過較大的電流；B、為了使喇叭的聲音更響；C、為了提高喇叭觸點的開閉頻率；D為了保護按鈕觸點。2、照明系中所有燈都不亮，其常見原因是（D）A、所有燈已壞B、燈總開關損壞C、變光開關損壞3、燈光繼電器常見故障是（A）A、觸點燒蝕B、觸點間隙不當C、觸點松動D、觸點氧化4、前照燈的近光燈絲位于（A）。A.焦點上方；B.焦點上；C.焦點下方。報警裝置一、判斷題（對打“，”，錯打“X”）1、汽車油壓傳感器可以依靠其內部膜

13、片彎曲程度的大小來傳遞油壓的增高或降低。（V）2、汽油車的發動機轉速信號來源于曲軸位置傳感器。（X）3、燃油低油面報警燈裝置采用了熱敏電阻與報警燈串聯的方法來控制報警燈電路的接通和切斷。這里的熱敏電阻，當燃油面低于熱敏電阻時，其電阻值將升高而不是降低。（X）4、所有轉向燈都不亮，可能是閃光器損壞。（，）5、倒車報警器與倒車燈應由倒車開關直接控制。（V）二、選擇題（單項選擇）機油壓力報警裝置常見的類型是（A）A、膜片式B、電熱式C、電磁式輔助電器一、判斷題（對打，錯打“X”）1、刮水器開關置于間歇位時，刮水電機以慢速工作模式間歇刮水。（V）2、汽車后擋風玻璃除霜電熱絲應采用?；鹁€供電。（x）3、

14、低溫起動預熱裝置柴油機一般采用電熱塞。（V）4、每個電動后視鏡都用一個獨立控制開關，開關桿無法使兩個電機同時工作。（X二、選擇題（單項選擇）1、改變永磁式電動刮水器轉速是通過（C）A、改變電動機端電壓；B、改變通過電樞電流；C、改變正負電刷問串聯的有效線圈數；D改變電樞繞組的電阻。2、每個電動后視鏡應在其背后裝（B）個可逆永磁電動機。A、1個；B、2個；C、3個；D、4個。電路識讀判斷題1、一般儀表盤的指示燈多以紅色和黃色為主。（V）2、接線柱標記為“50”，在點火開關上用于起動控制。（V）汽車電氣設備簡答、電路識讀習題集2013/6/241 .汽車電氣設備由幾部分組成？P2-P3（ 1） 電

15、源：包括蓄電池、發電機。（ 2） 用電設備。（ 3） 全車電路及配電裝置。2 .汽車電氣設備有哪些特點？P4（1）低壓電源；（2）直流電源；（3）并聯單線制；（4）負極搭鐵3 .蓄電池的功用有哪些？P6-P7（1）發動機起動時，向起動系和點火系供電。（2）發電機不發電，或發動機低速運轉，發電機電壓較低時，向用電設備供電。（3）發動機正常工作，發電機正常供電時，將發電機剩余電能轉化為化學能儲存起來。（4）發電機過載時，與發電機一起向用電設備供電。（5）穩定汽車電源電壓，保護汽車電器與電子設備。4 .鉛酸蓄電池有幾部分構成？P7-P9（ 1） 極板組：（ 2） 隔板：（ 3） 殼體：（ 4） 電解

16、液：（ 5） 聯條：（ 6） 極柱：5 .寫出蓄電池6QW100、6QAW75型號的含義。6-QW100:12V、起動型、免維護、額定容量為100Ah的蓄電池。6-QAW75:12V、起動型、免維護、額定容量為75Ah的干荷蓄電池。6 .蓄電池放電終了的標志？P15（1）單格電壓降到放電終止電壓值（以20小時放電率放電時，此值為1.75V）（2）電解液相對密度下降到最小許可值，約1.11g/cm3。7 .蓄電池充電終了的標志？P16（1）電解液中劇烈冒汽泡，呈沸騰現象。（電解水）（2）電解液相對密度上升到最大值，且在23h小時內不再上升(3)單格端電壓上升到最大值(2.7V),且在23h小時不

17、再升高8 .影響鉛酸蓄電池容量的使用因素有哪些?P17(1)放電電流放電電流越大，蓄電池輸出容量越小。(2)電解液溫度一一溫度降低，蓄電池輸出容量減小。(3)電解液的相對密度一一實踐證明：電解液密度偏低有利于提高放電電流容量。9 .鉛酸蓄電池的充電方法有哪些？P18(1)定壓充電；(2)定流充電；(3)脈沖快充；(4)智能充電10 .寫出蓄電池從汽車上拆卸時拆線順序和安裝到車上的裝線順序。P23接線時先接正極后接負極，拆線時先拆負極后拆正極，以防金屬工具搭鐵，造成蓄電池短路。11 .寫出汽車發電機的組成及各部分作用。汽車發電機由定子、轉子、電刷總成、整流器、前后端蓋、風扇、帶輪等組成。(1)定

18、子總成：產生三相感應電動勢。(2)轉子總成：產生旋轉磁場。(3)電刷總成：給發電機磁場繞組提供磁場電流。(4)整流器：將發電機產生的三相交流電變換為直流電向外輸出。(5)前后端蓋：安裝軸承和其他零部件，支承轉軸，封閉內部構件。其中前端蓋前端裝風扇和皮帶輪，后端蓋上安裝電刷組件、整流器等。(6)風扇：發電機工作時，對發電機進行強制通風冷卻。(7)帶輪：由發動機帶動發電機轉動。12 .寫出汽車發電機工作原理。發電機通過當轉子旋轉時，旋轉的磁場使固定的定子繞組切割磁力線(或者說使定子繞組中通過的磁通量發生變化)而產生三相交流感應電動勢。通過整理器將三相交流電整流成直流電向外輸出。13 .寫出汽車電壓

19、調節器的功用：保證發電機在不同轉速時，輸出電壓基本不變。14 .寫出汽車發電機勵磁方式。(1)他勵發電(低速運轉時)一一由蓄電池提供勵磁電流以增強磁場(2)自勵發電(高速運轉，轉速在1000r/min左右時)一一勵磁電流由發電機自身供給。交流發電機自勵發電的條件：有剩磁且轉速足夠高。15 .請寫出充電指示燈電路工作原理。充電指示燈的電流回路：蓄電池正極一點火開關一充電指示燈一調節器一勵磁繞組一搭鐵一蓄電池負極。接通點火開關，由蓄電池給充電指示燈供電，同時為勵磁繞組通電，提供初始勵磁電流(他勵)，使發電機開始發電；當發電機高速運轉正常發電時，由于B+端子和D+®子的電壓相等，因此，充電

20、指示燈熄滅。此時，發電機為勵磁繞組提供勵磁電流，實現自勵發電。16 .起動機的功用、組成及各部分作用？起動機功用：起動發動機，發動機起動后，起動機立即停止工作。起動機組成及各部分作用：(1)直流電動機一一產生電磁轉矩(2)傳動機構(嚙合機構)一一將直流電動機的轉矩傳遞給飛輪齒圈，起動發動機；起動后，飛輪齒圈和驅動齒輪自動打滑脫離。(3)電磁開關(控制裝置)一一控制驅動齒輪與飛輪齒圈的嚙合與分離，并控制電動機電路的接通與切斷。17 .寫出起動機直流用勵式電動機的工作原理、組成及各部分作用。(1)工作原理：通電線圈在磁場中受到磁場力的作用。(2)組成：磁極(定子)、電樞(轉子)、換向器、電刷總成、

21、機殼等。?磁極：產生磁場。?電樞：產生電磁轉矩。?換向器：改變電樞繞組中電流的流向。?電刷總成：將蓄電池輸送來的電流引入電動機。?機殼：安裝磁極、固定機件。18 .結合下圖，起動機電磁開關中吸引線圈、保持線圈的電阻如何測量？參考阻值分別是多少？17吸引線圜檢測保持線圖檢測吸引線圈：端子50與端子£間；參考阻值：0.20.6Q保持線圈：端子50與搭鐵之間；參考阻值：0.52Q19.結合下圖，寫出檢測起動機單向離合器的性能的方法。按住單向離合器不動：順時針轉動驅動齒輪，應能自由轉動；逆時針轉動驅動齒輪,應轉不動。20 .寫出起動機電磁開關的性能檢測方法。用導線將起動機端子50（端子S）與

22、蓄電池正極直接相連，將蓄電池的負極引出導線快速搭靠起動機殼體。檢查是否聽到觸盤吸合的“咔嚓”聲，查看驅動齒輪能否彈出。21 .寫出起動機直流電動機性能檢測方法。用導線將起動機端子C（端子M加蓄電池正極直接相連，將蓄電池的負極引出導線快速搭靠起動機殼體。檢查起動機是否快速、有力轉動。22 .寫出微機控制直接點火系的優點、分類及特點。優點：（1）節省安裝空間；（2）能量損失少，電磁輻射??；（3）高速時點火能量有保證。分類：（1）同時點火方式：兩缸共用一個點火線圈，對兩缸同時點火；（2）單獨點火方式：每缸火花塞配一個點火線圈，單獨對本缸點火。23 .寫出前照燈的基本要求。（1）保證夜間車前有明亮而均

23、勻的照明，使駕駛員能辨明車前100mz內道路上的任何障礙物?，F(xiàn)代高速汽車前照燈的照明距離應達到200250m（2）具有防眩目裝置，以免夜間兩車迎面相遇時造成對方駕駛員眩目而發生交通事故。24 .寫出前照燈的組成及各部分作用。（1） 燈泡：光源。（2） 反射鏡：聚光。將燈泡的光線聚合并導向前方（經反射鏡反射后變成平行光束射向遠方），使發光強度大大增強。（3） 配光鏡（散光玻璃）：將反射鏡反射出的平行光束折射，使車前路面和路緣都有很好的照明效果。25 .請寫出桑塔納轎車前照燈、霧燈電路。英位電電"3U電大開關牌g燈IF 71同汕心XX示引燈值燈門開關運元指示燈時神喻靛燈前客燈后才&quo

24、t;不楷示JT行爭柏I升關霧燈開艾:才前照燈電路點火開關打到1擋或2擋，車燈開關打到2擋。電流回路：電源正極一點火開關30號線一點火開關X線一車燈開關一變光超車組合開關一前照燈（遠光燈/近光燈）一搭鐵。霧燈電路點火開關打到1擋或2擋，車燈開關打1擋或2擋?？刂齐娐?:30號線一車燈開關一霧燈繼電器一搭鐵?？刂齐娐?:電源正極一點火開關30號線一點火開關X線一負荷繼電器一搭鐵。霧燈主電路：30號線一負荷繼電器觸點一霧燈繼電器觸點一霧燈開關一霧燈一搭鐵。霧燈開關在1擋時，霧燈為前霧燈；霧燈開關在2擋時，霧燈為前后霧燈。26 .請寫出桑塔納轎車出轉向燈、危險警告燈電路。危險警告燈電路：蓄電池正極一點

25、火開關30號線一熔斷器FUS4一中央接線板，警告燈開關30接線柱一警告開關49接線柱一閃光器1/49接線柱一閃光器常開觸點一閃光器3/49a接線柱一警告燈開關49a接線柱一警告燈開關的L、就線柱一左、右轉向燈一搭鐵。轉向燈電路：蓄電池正極一點火開關30號線一點火開關15號線一次§斷器FUS19，警告燈開關15接線柱一警告燈開關49接線柱一閃光器1/49接線柱一閃光器常開觸點一閃光器3/49a接線柱一轉向信號燈開關一左或右轉向信號燈一搭鐵。©FUIIJ意險警告力開笑HI.K5r渭®曲電用AA轉向燈開關常停生燈產美番電酒 tlv手驚，腹 僅要燈閃光器27 .根據下圖，

26、寫出觸點式制動蹄片磨損過度報警裝置的工作原理報番行+R 點火開關回部一接點火系班工作原理：金屬觸點埋在摩擦片內。（1）當摩擦片磨損未達極限厚度時，金屬觸點與制動盤或制動鼓不接觸，警告燈電路（搭鐵電路）斷路，警告燈不亮；（2）當摩擦片磨損達到極限厚度時，金屬觸點與制動盤或制動鼓接觸，警告燈電路（搭鐵電路）接通，警告燈點亮。金屬觸點式28.桑塔納轎車風窗玻璃洗滌裝置控制電路如下圖所示，試找出低速檔（1擋）和高速檔（2擋）的電路低速檔（1檔）：電源正極一負荷繼電器J59觸點一熔絲S11一刮水器開關53a接線柱一刮水器開關53接線柱一間歇繼電器常閉觸點一電刷B1一電刷B3,搭鐵。高速檔（2檔）：電源正極一負荷繼電器J59觸點一熔絲S11一刮水器開關53a接線
