FM調制解調要點

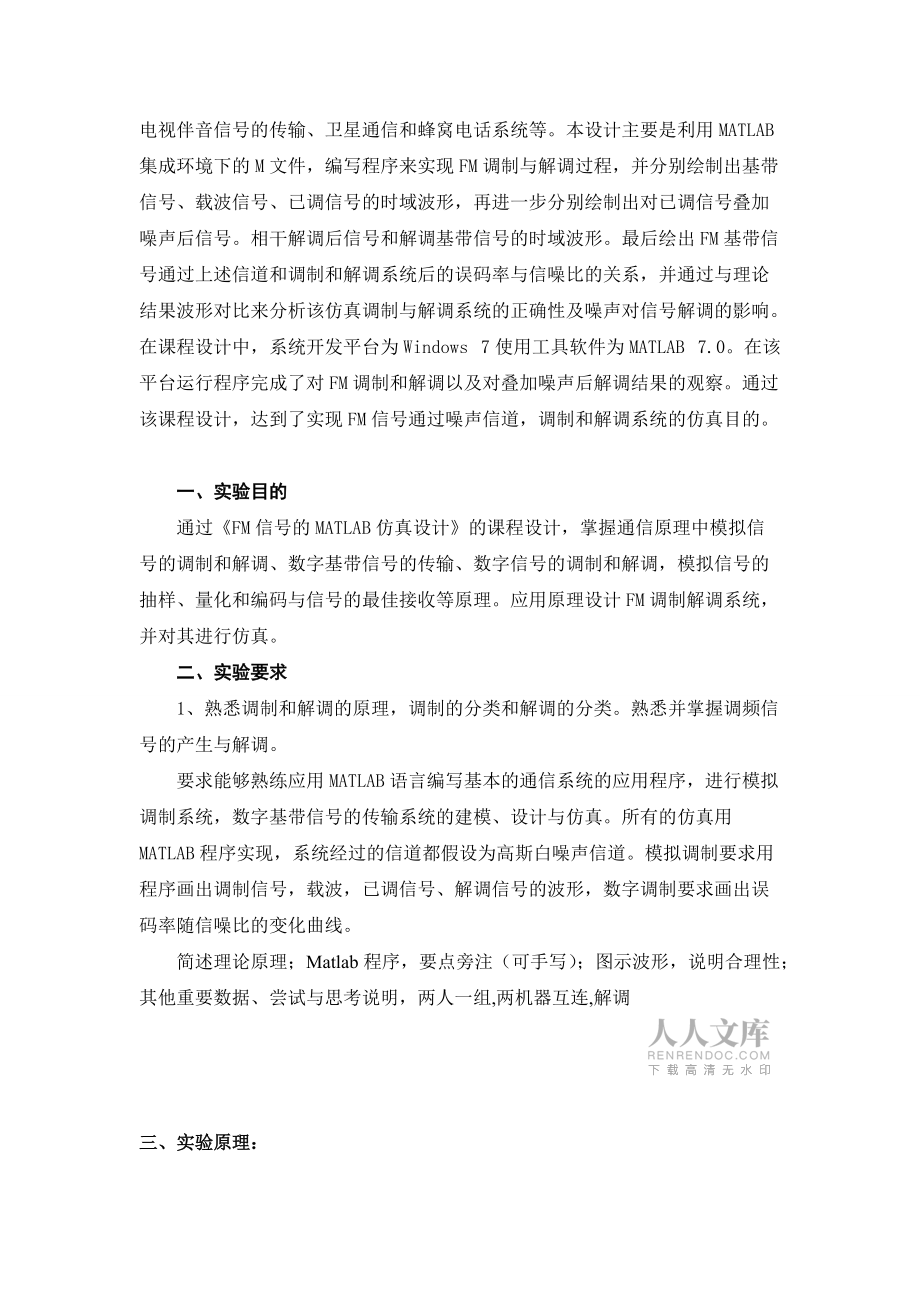

1、 通信原理實驗實驗名稱：基于FM信號調制解調的matlab仿真實驗地點：KA116姓名：汪輝 /胥譯涵摘要：FM在通信系統中的使用非常廣泛。FM廣泛應用于高保真音樂廣播、電視伴音信號的傳輸、衛星通信和蜂窩電話系統等。本設計主要是利用MATLAB集成環境下的M文件，編寫程序來實現FM調制與解調過程，并分別繪制出基帶信號、載波信號、已調信號的時域波形，再進一步分別繪制出對已調信號疊加噪聲后信號。相干解調后信號和解調基帶信號的時域波形。最后繪出FM基帶信號通過上述信道和調制和解調系統后的誤碼率與信噪比的關系，并通過與理論結果波形對比來分析該仿真調制與解調系統的正確性及噪聲對信號解調的影響。在課程設計

2、中，系統開發平臺為Windows 7使用工具軟件為MATLAB 7.0。在該平臺運行程序完成了對FM調制和解調以及對疊加噪聲后解調結果的觀察。通過該課程設計，達到了實現FM信號通過噪聲信道，調制和解調系統的仿真目的。一、實驗?zāi)康耐ㄟ^FM信號的MATLAB仿真設計的課程設計，掌握通信原理中模擬信號的調制和解調、數字基帶信號的傳輸、數字信號的調制和解調，模擬信號的抽樣、量化和編碼與信號的最佳接收等原理。應用原理設計FM調制解調系統，并對其進行仿真。二、實驗要求1、熟悉調制和解調的原理，調制的分類和解調的分類。熟悉并掌握調頻信號的產生與解調。要求能夠熟練應用MATLAB語言編寫基本的通信系統的應用程

3、序，進行模擬調制系統，數字基帶信號的傳輸系統的建模、設計與仿真。所有的仿真用MATLAB程序?qū)崿F(xiàn)，系統經過的信道都假設為高斯白噪聲信道。模擬調制要求用程序畫出調制信號，載波，已調信號、解調信號的波形，數字調制要求畫出誤碼率隨信噪比的變化曲線。簡述理論原理；Matlab程序，要點旁注（可手寫）；圖示波形，說明合理性；其他重要數據、嘗試與思考說明，兩人一組,兩機器互連,解調三、實驗原理： 1、 通信按照傳統理解就是信息傳輸。通信系統的作用就是將信息從信息源發送到一個或多個目的地，且信息是多種多樣的。通信系統對信號進行兩種基本變換：第一、要把發送的消息要變換成原始電信號。第二、將原始電信號調制到頻率

4、較高的載頻上，使其頻帶適合信道的輸。解調后的信號稱為基帶信號，已調信號也稱為頻帶信號。對于任何一個通信系統，均可視為由發送端、信道和接收端三大部分組成。 信息源發送設備信 道接受設備信息源噪聲源發送端接收端信道圖1通信系統組成信息源（簡稱信源）的作用是把各種信息轉換成原始信號。根據消息的種類不同信源分為模擬信源和數字信源。發送設備的作用產生適合傳輸?shù)男盘?，即使發送信號的特性和信道特性相匹配，具有抗噪聲的能力，并且具有足夠的功率滿足原距離傳輸?shù)男枨蟆?信息源和發送設備統稱為發送端。 發送端將信息直接轉換得到的較低頻率的原始電信號稱為基帶信號。通?；鶐盘柌灰酥苯釉谛诺乐袀鬏?。因此，在通信系統的發

5、送端需將基帶信號的頻譜搬移（調制）到適合信道傳輸?shù)念l率范圍內進行傳輸。這就是調制的過程。 信號通過信道傳輸后，具有將信號放大和反變換功能的接收端將已調制的信號搬移（解調）到原來的頻率范圍，這就是解調的過程。 信號在信道中傳輸?shù)倪^程總會受到噪聲的干擾，通信系統中沒有傳輸信號時也有噪聲，噪聲永遠存在于通信系統中。由于這樣的噪聲是疊加在信號上的，所以有時將其稱為加性噪聲。噪聲對于信號的傳輸是有害的，它能使模擬信號失真。在本仿真的過程中我們假設信道為高斯白噪聲信道。圖2信號傳輸調制在通信系統中具有十分重要的作用。一方面，通過調制可以把基帶信號的頻譜搬移到所希望的位置上去，從而將調制信號轉換成適合于信道

6、傳輸或便于信道多路復用的已調信號。另一方面，通過調制可以提高信號通過信道傳輸時的抗干擾能力，同時，它還和傳輸效率有關。不同的調制方式產生的已調信號的帶寬不同，因此調制影響傳輸帶寬的利用率。可見，調制方式往往決定一個通信系統的性能。在本仿真的過程中我們選擇用調頻調制方法進行調制。在本仿真的過程中我們選擇用同步解調方法進行解調2、調制過程調制在通信系統中的作用至關重要。所謂調制，就是把信號轉換成適合在信道中傳輸?shù)男问降囊环N過程。廣義的調制分為基帶調制和帶通調制。在無線通信中和其他大多數場合下，調制一詞均指載波調制。載波調制，就是用調制信號去控制載波的參數過程，是載波的某一個或某幾個參數按照調制信號

7、的規律而變化。調制信號是指來自信源的消息信號，這些信號可以是模擬的，也可以是數字的。未受調制的周期性振蕩信號稱為載波，它可以是正弦波，也可以是非正弦波為什么要進行載波調制呢？基帶信號對載波的調制是為了實現下列一個或多個目標：第一，在無線傳輸中，信號是以電磁波的形式通過天線輻射到空間的。為了獲得較高的輻射效率，天線的尺寸必須與發射信號波長想比擬。而基帶信號包含的較低頻率較長，致使天線過長而難以實現。第二，把多個基帶信號分別搬移到不同的載波處，以實現信道的多路復用，提高信道利用率。第三，擴展信號帶寬，提高系統抗干擾，抗衰落能力，還可實現傳輸帶寬與信噪比之間的互換。因此，調制對通信系統的有效性和可靠

8、性有著很大的作用和影響。采用什么樣的調制方式將直接影響著通信系統的性能。信息源（簡稱信源）的作用是把各種信息轉換成原始信號。信息源和發送設備統稱為發送端。在通信系統的發送端將基帶信號的頻譜搬移（調制）到適合信道傳輸?shù)念l率范圍內進行傳輸。調頻的方法主要由兩種：直接調頻和間接調頻，本設計使用直接調頻。調頻就是用調制信號控制載波的頻率變化，直接調頻就是用調制信號直接去控制載波振蕩器的頻率，使其按調制信號的規律線性地變化。這種方法的主要優點是在實現線性調頻的要求下，可以獲得較大的頻偏；主要缺點是頻率穩定度不高。3、解調過程解調是調制的逆過程，其作用是從接收的已調信號中恢復原基帶信號。信號通過信道傳輸后

9、，具有將信號放大和反變換功能的接收端將已調制的信號搬移（解調）到原來的頻率范圍。調頻信號的解調有相干解調和非相干解調兩種。相干解調也叫同步檢波。解調與調制的實質一樣，軍事頻譜搬移。調制是把基帶信號的頻譜搬到了載波位置，這一過程可以通過一個相乘器與載波相乘來實現。解調則是調制的反過程，即把在載頻位置的已調信號的頻譜搬回到原始基帶位置，因此同樣可以用相乘器與載波相乘來實現。相干解調僅適用于窄帶調頻信號，且需同步信號，故應用范圍受限；而非相干解調不需要同步信號，是FM系統的主要解調方式，本設計采用非相干解調。4、噪聲我們將信道中存在的不需要的電信號統稱為噪聲。通信系統中的噪聲是疊加在信號上的，沒有傳

10、輸信號時通信系統中也有噪聲，噪聲永遠存在于通信系統中。噪聲可以看成是信道中的一種干擾，也稱為加性干擾，因為它是疊加在信號之上的。噪聲對于信號的傳輸是有害的，它能使模擬信號失真，是數字信號發生錯碼，并限制著信息的傳輸速率。按照來源分類，噪聲可以分為人為噪聲和自然噪聲兩大類。人為噪聲是有人類的活動產生的，自然噪聲是自然界中存在的各種電磁波輻射，此外還有一種很重要的自然噪聲，即熱噪聲。熱噪聲來自一切電子型元器件中電子的熱運動。由于在一般的通信系統的工作頻率范圍內熱噪聲的頻譜是均勻分布的，好像白光的頻譜在可見光的頻譜范圍內均勻分布那樣，所以熱噪聲又常稱為白噪聲。由于熱噪聲是由大量自由電子的運動產生的，

11、其統計特性服從高斯分布，故常將熱噪聲稱為高斯白噪聲。在本仿真的過程中我們假設信道為高斯白噪聲信道。四、FM信號調制解調模型的建立與分析1、 FM調制模型 m(t) Sfm（t）FM調制器 圖3 FM調制模型其中，為基帶調制信號，設調制信號為設正弦載波為信號傳輸信道為高斯白噪聲信道，其功率為。2、調制過程分析在調制時，調制信號的頻率去控制載波的頻率的變化，載波的瞬時頻偏隨調制信號成正比例變化，即式中，為調頻靈敏度（）。這時相位偏移為則可得到調頻信號為3、FM解調模型在本仿真的過程中我們選擇用非相干解調方法進行解調。4.3.2 解調過程分析輸入調頻信號為圖6解調模型 設相干載波為乘法器的作用是把調

12、頻信號變成有多種頻率的波的混合，乘法器輸出為經低通濾波器后取出器低頻分量為在經過微分器，即得出解調出的基帶信號：相干解調可以恢復出原來的基帶信號，而且要求本地載波與調制載波同步，否則會使解調信號失真。1、調制程序：%產生調制信號function myfun()dt=1/44100;%采樣間隔，即采樣頻率取為44100HZt=0:dt:1;am=input('模擬信號的幅度= ');fm=input('模擬信號的頻率= ');mt=am*cos(2*pi*fm*t);%模擬信號生成fc=input('模擬信號的載波頻率=');ct=cos(2*pi

13、*fc*t);%載波生成subplot(1,2,1);plot(t,mt);%畫圖xlabel('t');ylabel('模擬信號m(t)');Kfm=input('頻偏常數=');Sfm=am*cos(2*pi*fc*t+am*sin(2*pi*fm*t)*Kfm/fm);%產生已調信號subplot(1,2,2);plot(0.01*t,Sfm);xlabel('t');ylabel('調制信號Sfm(t)');sound(Sfm,44100);%通過身卡發送聲音信號Smt2、在沒音頻線傳輸時，模擬信道噪聲程序

14、（若用音頻線傳輸則此步驟應略去）：SNR=30;%模擬信道的信噪比(可根據設計的需要更改進行測試)y1=awgn(Sfm,SNR);%加入模擬信道的高斯白噪聲3、解調程序（先通過在工作窗口調用函數fdatool設計濾波器BPF和LPF）：%解調接收到的信號function myfun()y2=wavrecord(44101,44100);%接收聲音信號Sfm=conv(y2,BPF);%讓收到的信號通過已經設計好的帶通濾波器for i=1:length(t)-1 diff_Sfm(i)=(Sfm(i+1)-Sfm(i)./dt;%讓信號通過微分器endS=conv(Sfm,LPF);%讓收到的

15、信號通過已經設計好的低通濾波器S=abs(hilbert(S);%用希爾伯特變換實現包絡檢波plot(S);%畫圖xlabel('t');ylabel('解調后的信號S（t）');結果：圖1：帶通濾波器的設計圖圖2：帶通濾波器的時域圖圖3：低通濾波器的設計圖圖4：低通濾波器的時域圖圖5:模擬信號m（t）和已調信號Sfm（t）圖:圖6：模擬信號m（t）、理想情況下接收方的解調信號S1（t）和實際解調信號S2（t）其中理想解調信號通過直接調用一下程序獲得:Function myfun()S1=demod(y2,1700,44100,fm)plot(S1);%畫圖xl

16、abel('t');ylabel('解調后的信號S1（t）');圖形分析：由于實驗中不可避免的有干擾和噪聲，而手動設計濾波器是，對截止頻率可能會存在偏差（即使在計算后），難免會讓解調后的波形和用matlab自帶的解調函數demod解調出來的波形之間存在差異，也就是失真，但若在我們的允許范圍內，還是可以接受的。當然也可以不用解調函數，完全和計算的理論值比較。但用demod函數較為方便。分工：實驗前分析：汪輝 胥譯涵做實驗：汪輝 胥譯涵寫實驗報告及體會：汪輝 胥譯涵 實驗心得體會 在做實驗前，我們認真的問過老師，并很好的分析了實驗的原理，制定了實驗的執行步驟和詳細的

17、實驗過程，在做好模型和查閱相關步驟的matlab程序?qū)崿F(xiàn)之后，自我感覺良好。但開始做實驗的時候，出現了很多之前沒有預計到的問題，使得剛開始始終停留在某一步驟，進展不是很大，在加上沒有音頻線，只用matlab的awgn（y,SNR）模擬傳輸始終和真實的音頻線不一樣，而且我們只考慮了理想信道下的FM調制解調過程，在無噪聲的情況下，過程比較簡單，當然在轉化成MATLAB語言的時候，我們也遇到了很多小問題，特別是在做處理的時候X的點數和Y點的點數不同的時候畫圖會出問題，所以會有點數的轉化問題。還有就是在進行采樣的時候，因為信號的頻率是給定的，載波的信號也是給定的，所以就涉及到采樣頻率的問題。剛開始的時

18、候，我們在對已調信號取點的時候，忽略了這個問題，導致信號的失真。當然，對于我們實驗的最大的問題還是傳輸?shù)膯栴}，剛開始我們沒有音頻線，我們以為可以傳輸成功，至少會有采樣點，但是沒有，一方面，是我們的接收函數出現問題了，我們用錯了函數（應該用wavrecord，我們用成了sound，可能是因為MATLAB型號的原因吧）。另一方面，我們分析就是沒有音頻線，無線的環境太復雜，相比有線環境的噪聲更大，所以我們不會成功接收到信號的。后來在調整了函數和用上音頻線后，我們接收到了帶有噪聲的信號。聽聲音聽起來是一樣的，但是分析頻譜來看，解調后的信號混有很多高頻噪聲，這是由于我們考慮的情況是理想的情況。在整個過程中，聲卡和音頻線都會有噪聲，當信號通過這個系統后，我們接收到的信號必然會失真。而我們聽到的聲音差不多
