1、地鐵PIS系統SDI接口和HDMI 接口應用專題研究報告                              （這是為地鐵工程所做，引用請注明出處）一、目前流行的高清數字接口    目前流行的高清數字接口有兩大類：被廣播電視業界、通信業界所接受的SDI（HD-SD

2、I）接口，被電子類消費產品產業界、PC界所接受的HDMI接口和DP接口，分別代表了當今各行業的技術水平。（一）SDI接口SDI（Serial Digital Interface）全稱為“串行數字接口”，是指用于實現電影、廣播電視數字化，而將符合SMPTE（電影和電視工程師協會）標準的基帶數字視音頻信號通過一條電纜進行傳輸?shù)募夹g(shù)。1982年，原國際無線電咨詢委員會（CCIR）以歐洲廣播聯盟（EBU）與美國電影和電視工程師協會（SMPTE）的相關提案為基礎，發布了CCIR 601號建議書，以13.5 MHz的取樣頻率、8bit量化技術以及4：2 ：2色度亞取樣實現了52560和62550兩種電視掃

3、描系統的數字化。1986年，CCIR以EBU Tech 3246與SMPTE 125M標準為基礎發布了CCIR 656建議書，提出了一種可以傳輸CCIR 601規格信號的并行接口，使用11對雙絞線與25針D型連接器，部分早期數字設備曾使用這種接口，但因傳輸距離較短、連接較復雜等原因，不適合大規模使用。其實，CCIR 656還包含了EBU于1983年提出的Tech 3247串行數字接口標準，采用89分組編碼，比特率為243 Mb/s。但只支持8比特量化，而且不容易設計出穩定、廉價的接口芯片。1993年，CCIR成為國際電信聯盟（ITU, International Telecommunicati

4、on Union）的無線電通信部（ITU-R）。1994年，1TU-R發布了BT 656-2建議書，吸納了EBU Tech 3267與SMPTE 259M中定義的新型串行數字接口，該接口采用10比特傳輸與非歸零反向（NRzl）編碼。在傳送ITU-R BT 601（A部分）4 ：2：2級別信號時，其時鐘速率為270 Mb/s，這就是使用在數字化電影、廣播電視行業設備上的“SDI”。通用的75歐姆同軸電纜與75歐姆BNC連接器（IEC60169-8）的使用使電視臺內部原有的大量已敷設電纜在數字化電影、廣播電視系統中得以再利用，后來，SDI逐漸成為視音頻數字設備的標準配置，并在此基礎上實現了廣播電視

5、系統演播室、主控、播控系統的數字化。1990年，ITU-R RT709建議書發布，高清晰度電視技術加速發展，采用串行數字接口傳輸高清信號已在行業內達成共識，為此，SMPTE在292M標準中定義了時鐘頻率達1.5 Gbs級別的串行數字接口，相應國際標準為ITU-R BT 1120，GY/T 157-2000為我國根據ITU建議書制訂的行業標準，這便是大家所熟知的“HD-SDI”。除時鐘頻率提升至270 Mb/s的5.5倍即1.485 Gbs外，HD-SDI與SDI也存在著一些差別，例如HD-SDI將亮度與色差信號分別放置在兩個流中，將它們復用并加擾后進行傳輸，而且編碼后的行號與校驗碼附在有效視頻

6、結束（EAV）后。因沿用了75歐姆電纜與連接器，加之有了SDI的成功經驗，因此HD-SDI很快就取代了之前應用的并行接口。與SDI類似，為了滿足演播室與高清格式內容的傳輸，SMPTE在372M標準中對雙鏈接HD-SDI進行了標準化。     SMPTE在292M標準規定的數據格式：

7、;   圖1表示HD模擬視頻信號與數字視頻信號數據之間的關系。                           圖2 頻率參差的序列數據的排列高速接口芯片技術的進步使3 Gbs級別的串行接口成為可能。2005年，ITU-R在BT 1120-6建議書中給出了成為第三代SDI串行鏈接標準的2.97 Gbs串行接口的規范

8、，物理介質仍然沿用了75歐姆同軸電纜和IEC 60169-8標準連接器。此外，SMPTE424M也給出了類似的3 Gbs級別接口的定義。3 Gbs串行接口的出現解決了之前需要雙鏈接HD-SDI的場合，如4：4：412bit或高清格式的節目制作等。SDI的物理層允許兩種傳輸介質，第一種是特性阻抗為75或50歐姆的BNC接頭（IEC 60169-8）與75或50歐姆同軸電纜，以及特性阻抗為100歐姆的平衡雙絞線與XLR型電纜接頭（IEC 60268-12）；另外一種是規格參數符合ITU-R BT.1367或SMPTE 297M標準的光纖。 SDI信號是無壓縮的基帶數字視頻信號。SDI信號不存在因壓

9、縮造成的畫質下降或遲延（至少200msec）。同時，標清串行數字（SD-SDI）數據速率范圍為143 Mbps至540 Mbps，最常用速率為270 Mbps，信號通過同軸電纜5CFB或者1189A能夠傳輸350米（當傳輸HD-SDI信號時傳輸距離降為150米）。因此，在一定范圍內組建系統時可以不必太注意電纜的性能。 （二）HDMI接口HDMI（High Definition Multimedia Interface）的全稱是“高清多媒體接口”。2002年4月，來自消費電子電器行業的7家公司日立、松下、飛利浦、Silicon Image、索尼、湯姆遜、東芝共同組建了“HDMI高清多媒

10、體接口組織HDMI Founders（HDMI論壇）”，開始著手制定一種符合高清時代標準的全新數字化視頻/音頻接口技術，旨在取代伴隨著數字高清影音技術的發展而逐漸暴露出種種問題，甚至在一定程度上成為數字影音技術進步瓶頸，沒有考慮到IT產品和消費類AV產品融合趨勢，由DDWG（Digital Display Working Group）數字顯示工作組以美國Silicon Image公司的專利技術為藍本推出，并受到IT業內以Intel、DELL、HP、IBM、微軟等大企業廣泛支持的DVI（Digital Visual Interface）接口。HDMI在針腳上和DVI 兼容，只是采用了不同的封裝。

11、與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持 5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因?yàn)橐粋€(gè)1080p的視頻和一個8聲道的音頻信號需 求少于4GB/s，因此HDMI還有很大余量。此外HDMI還具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。  經過半年多時間的準備工作，HDMI founders在2002年12月9日正式發布了HDMI 1.0版標準，2006年發布了最新的HDMI 1.3標準。目前正在向相關的國

12、際組織申請接納成為正式標準。HDMI標準從2002年發布至今，已經經歷了將近5年的時間。在這不算短的時間內，HDMI標準也在根據不斷變化的外部環境，進行著自身的更新，從最初的1.0版，到1.1版，到1.2版，再到目前最新的1.3版。2002年2月，七家廠商成立HDMI Founders，共同開始著手制定HDMI標準。同年12月，HDMI1.0標準正式發布。2004年5月，HDMI1.0標準的首個升級版HDMI 1.1標準發布，由于規格變化不大，沒有引起廣泛關注。2005年8月，針對對PC領域設備支持不足的缺陷，發布了HDMI 1.2標準。相比于之前的規格，HDMI 1.2版本增加了若干條非常重

13、要的改進，在連接PC和數字音頻時更加方便。2005年12月，針對HDMI 1.2標準的修改版HDMI 1.2a發布，主要增加了可以利用一個遙控器控制多臺電器的CEC功能，并且完善了各種HDMI設備的測試規則。2006年5月，自HDMI標準推出以來，規格變更最大、指標最高的HDMI1.3標準正式亮相。在新的HDMI 1.3版本中，不僅帶寬和數據傳輸速率增加了一倍，還加入了對xvYCC廣色域、高bit色深以及更高HDTV/PC分辨率規格的支持。HDMI的主要技術基礎是DVI-HDTV，HDMI所增加的功能便是數字音頻信號的傳輸，并且，在音頻設備之間實現了基本控制數據的傳輸。為了增強其作為消費類影音

14、產品接口的競爭力，HDMI采用了更小的接頭，強化了對數字式高清晰度色差分量（Y/Cb/Cr）格式的支持，其性能遠遠超過了IEACEA-861B標準所作的規定。   圖3     DVI/HDMI/UDI發送、接收系統的基本結構傳輸示意圖(TMDS) HDMI的音頻處理能力足可滿足未來的需要，并且做到向后兼容，不僅可以傳輸我們已經熟知并且喜愛的杜比數碼和DTS等經過壓縮的多聲道數字音頻信號，也可以傳輸未經壓縮的數字音頻信號。在后一種情況下，HDMI所支持的聲道數達8個之多，量化精度可達24位，采樣頻率高達192千赫。這些性能指標在進行高清晰度視頻

15、節目傳送時也都可以同時達到。HDMI是利用數字視頻信號的逆程消隱期間進行音頻數據傳輸?shù)?，因此不?huì)占用可用視頻傳輸帶寬，而且，完全向后兼容于未將音頻傳輸考慮在內的早期DVI產品。除了以上所述之外，HDMI還有其它旨在確保高保真的圖像和聲音質量的功能。在HDMI規范中，信號輸出設備可以指定畫面的分辨率和寬高比，以及聲音的編碼方式，采樣頻率和聲道分配等參數。尤其值得注意的是，IEACEA-861B標準只為每一個RGB和YCbCr分量信號提供了8個數位的支持。而HDMI則為每一個422YCbCr分量信號提供了高達14個數位的支持。最后需要說明的是，HDMI接口規范采用的是19針接口，其尺寸也遠遠小于D

16、VI接頭。這些小型接頭可以使連接線更加方便地穿過電纜導管和墻壁，使永久性的家庭影院系統設置變得更加方便。HDMI傳輸未經壓縮的視頻信號，通常有效的傳輸距離為1015米，較SDI更受制于電纜的長度。據國外專業網站的測試，在不超過15米的距離內，采用高質量的專用HDMI線纜可以較好的完成720p或1080i信號的傳輸任務，但一旦信號使用1080p，由于較大的數據量，畫面?zhèn)鬏斠呀?jīng)開始出現問題。更糟糕的是，最新的HDMI 1.3標準增加了色深，再一次增加了數據量，使問題更加嚴重。對長距離HDMI電纜的應用需要使用增幅器(booster amplifiers)或者擴展器(extenders)，增加用戶的

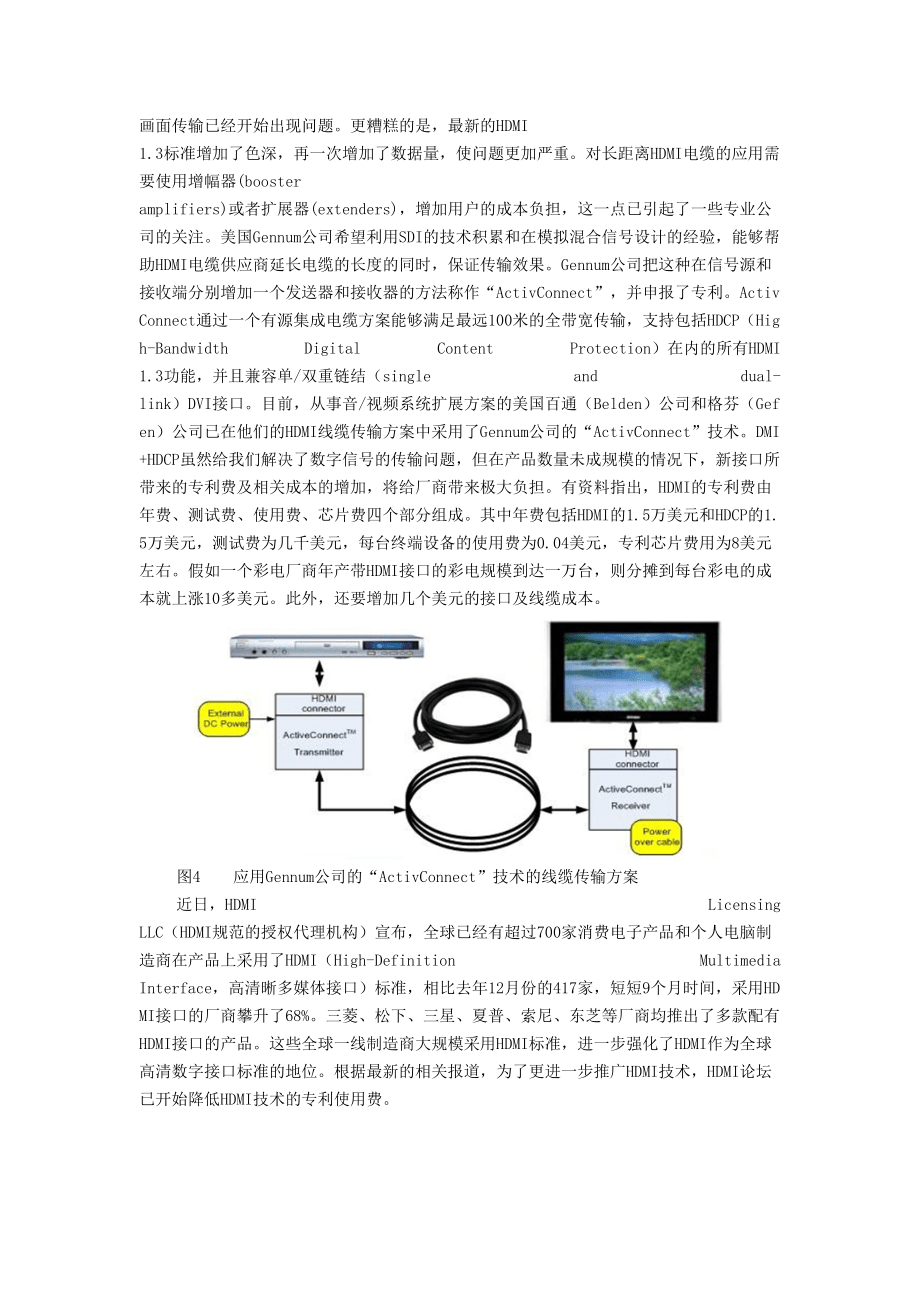

17、成本負擔，這一點已引起了一些專業公司的關注。美國Gennum公司希望利用SDI的技術積累和在模擬混合信號設計的經驗，能夠幫助HDMI電纜供應商延長電纜的長度的同時，保證傳輸效果。Gennum公司把這種在信號源和接收端分別增加一個發送器和接收器的方法稱作“ActivConnect”，并申報了專利。ActivConnect通過一個有源集成電纜方案能夠滿足最遠100米的全帶寬傳輸，支持包括HDCP（High-Bandwidth Digital Content Protection）在內的所有HDMI 1.3功能，并且兼容單/雙重鏈結（single and dual-link）DVI接口。目前，從事音

18、/視頻系統擴展方案的美國百通（Belden）公司和格芬（Gefen）公司已在他們的HDMI線纜傳輸方案中采用了Gennum公司的“ActivConnect”技術。DMI+HDCP雖然給我們解決了數字信號的傳輸問題，但在產品數量未成規模的情況下，新接口所帶來的專利費及相關成本的增加，將給廠商帶來極大負擔。有資料指出，HDMI的專利費由年費、測試費、使用費、芯片費四個部分組成。其中年費包括HDMI的1.5萬美元和HDCP的1.5萬美元，測試費為幾千美元，每臺終端設備的使用費為0.04美元，專利芯片費用為8美元左右。假如一個彩電廠商年產帶HDMI接口的彩電規模到達一萬臺，則分?jǐn)偟矫颗_(tái)彩電的成本就上漲

19、10多美元。此外，還要增加幾個美元的接口及線纜成本。  圖4    應用Gennum公司的“ActivConnect”技術的線纜傳輸方案近日，HDMI Licensing LLC（HDMI規范的授權代理機構）宣布，全球已經有超過700家消費電子產品和個人電腦制造商在產品上采用了HDMI（High-Definition Multimedia Interface，高清晰多媒體接口）標準，相比去年12月份的417家，短短9個月時間，采用HDMI接口的廠商攀升了68%。三菱、松下、三星、夏普、索尼、東芝等廠商均推出了多款配有HDMI接口的產品。這些全球一線制造商

20、大規模采用HDMI標準，進一步強化了HDMI作為全球高清數字接口標準的地位。根據最新的相關報道，為了更進一步推廣HDMI技術，HDMI論壇已開始降低HDMI技術的專利使用費。 （三）DP標準2006年5月，VESA(Video Electronics Standards Association, 國際視頻電子標準協會)批準了旨在應用于PC、監視器、電視以及投影儀等的DP接口（DisplayPort）的DisplayPort1.0顯示接口標準。DP接口主要由主鏈路、輔助通道和熱插拔信號檢測(HPD)三部分組成，如圖3所示。主鏈路是一條高帶寬、低延時的單向傳輸鏈路，用于傳輸無壓縮的視頻、

21、音頻流；輔助通道是一條1Mb/s帶寬、低延遲雙向通道，用于傳輸狀態信息、控制命令等，并提供主鏈路管理及設備控制；熱插拔信號則實現了終端設備(Sink Device)中斷請求。  圖5    DisplayPort接口的傳輸層架構    主鏈路由4條線路(Lane)組成，每一條支持2.7Gb/s或1.62Gb/s兩種傳輸速率，4條可以實現10.8Gb/s，在相同的線路數下DisplayPort比DVI快  2.2倍。 因此DisplayPort可以滿足各種多媒體、特別是視頻應用的需求任何色深(Color Depth)

22、、解析度和畫面刷新頻率(Rate)都可以自由轉換。DisplayPort沒有單獨的時鐘通道，主鏈路上采用的是ANXI 8B/10B編碼，時鐘信號是從數據流中提取出來的。這個區別于DVI和HDMI的特點，大大降低了DisplayPort產品EMI設計的難度。而輔助通道由一對交流耦合差分線組成的雙向、半雙工通道，所有的通信都必須由源端設備發起，終端設備也可以通過熱插拔信號來提出通信請求。輔助通道在15m的傳輸距離上提供1Mb/s的傳輸速率，對傳輸延時要求嚴格，通信必須在500s內完成。因有熱插撥信號檢測，故支持設備的即插即用、熱插撥功能。    DisplayPort

23、接口除了高帶寬優勢外,還有以下優勢。 微封包傳輸(Micro-Packet Architecture)架構傳輸:在主鏈路上，所有的視頻、音頻數據流都被打包為微封包(由64個碼組成)。同時，微封包架構可以在同一條線路內傳輸多組視頻，而DVI、HDMI、UDI采用的交換式傳輸就限定一條鏈路只能傳輸一組視頻。此外，這種架構很容易地在現有傳輸中追加新的協定內容，如內容防拷貝協定等。 DPCP,即DP內容防復制保護:微封包架構可彈性追加傳輸協議，DPCP采用經改進的新型的防復制保護機制,利用AES型高速128位內容加密，沒有選用HDCP規范中使用的40位密鑰。 DisplayPort是一種開放式數字顯示

24、接口標準，無須專利費，可降低設備的成本?；贒isplayPort主鏈路可傳輸帶音頻的未經壓縮的視頻流，它的擴展性支持多視頻或音頻流，還提供1Mb/s、低延遲和雙向的輔助通道，適合于互動、對話等應用，支持即插即用，能夠支持收看高清電視、錄像和其他受保護的內容，不僅可以取代DVI/HDMI，還可取代LVDS，應用前景十分廣闊。 二、高清晰度電視與標準清晰度電視高清晰度電視的概念是相對標準清晰度電視而言的?！皹?biāo)準清晰度”實際是指全球范圍內最成功的兩種圖像掃描格式，即576i25（625/50）與480i29.97（525/59.94）。模擬與數字標清電視信源的國際標準為ITU-R BT.

25、1700與BT.601建議，我國的相關國家標準為GB 3174與GB/T 14857。隨著電視機屏幕尺寸的不斷增大，“標清”電視信號的分辨率難以滿足近距離觀看的需要，4:3的幅形比也不符合人眼的視覺習慣，此時人們提出了高清電視的概念。隨著AV與IT的融合不斷加深，在全球范圍內得到承認的數字高清晰度電視圖像格式只有兩種，即1920×1080與1280×720，二者皆為正方形像素取樣，前者的標準可參考ITU-R BT.709與SMPTE 274M，后者目前只在SMPTE 296M中得以標準化，我國的相關行業標準為GY/T 155-2000。根據目前存在的主流平板電視機的分辨率接

26、近1280×720，還不足以支撐1920×1080。而且，1080i25為隔行掃描，而720p50為逐行掃描，在平板電視機上后者的顯示效果更好，壓縮算法還不足以將1080p50節目的碼率壓縮到可以接受的程度，可支持1080p50/59.94的設備型號寥寥無幾等情況，EBU（歐洲廣播聯盟）推薦720p50，將來升級到1080p50。由于我國的電視制式與歐洲類似（PAL制），我國的廣播電視業界也推薦采用這一方案。 三、SDI接口和HDMI、DP接口的標準屬性根據檢索的相關資料和向國家標準委、信息產業部數據傳輸所，以及廣播科學研究院部分專家征求的咨詢意見，一致認為兩個標

27、準分屬不同性質和應用領域。SDI標準是廣播電視的專業接口標準（被國際電信聯盟ITU-T、電影和電視工程師協會SMPTE認同），是國際電信聯盟ITU-T、電影和電視工程師協會SMPTE推薦的數字視音頻信號傳輸標準，同時也是國際標準；而HDMI標準在目前尚未被相關國際組織接納為正式標準前，則屬于一種可用于替代DVI接口的民用高清、高保真的視音頻多媒體消費類產品的產業聯盟標準，與VESA（Video Electronics Standards Association, 國際視頻電子標準協會)提出的DisplayPort接口標準一樣，是應用于PC、監視器、電視以及投影儀等PC產品和視音頻多媒體消費類產

28、品的國外先進標準。 四、SDI接口和HDMI、DP接口在地鐵PIS系統和列車安防系統中的應用地鐵PIS系統的整個傳輸方案大致如下：控制中心PIS服務器將要播放的PIS信號通過骨干網絡以壓縮視音頻格式（一般采用MPEG-2）傳輸?shù)絺€(gè)車站PIS交換機，車站PIS服務器（或顯示控制器）將接收到的壓縮視音頻信號轉化為相應傳輸方式所允許的格式通過便捷可靠的傳輸方式傳輸?shù)斤@示終端。其結構框圖大致如下圖所示。 圖6   PIS系統結構簡圖地鐵車站PIS系統除了播放一般數字電視及視頻廣告外，還要播放一些對乘客有用的幫助信息和指示信息，或是突發事件發生時的應急指示信息，采用標清串行

29、數字信號（SD-SDI）即可滿足要求。對于這樣一個較為重要的地鐵應用系統，其所采用技術的首選應該是經專業委員會推薦的、成熟的、標準的技術方案（或接口），其次還應考慮到地鐵的應用環境（潮濕、電磁干擾嚴重、傳輸數據量大且存在一定傳輸距離等）。在地鐵的PIS系統中，車站數字電視及視頻廣告信號的傳輸距離多至幾百米，而在列車安防系統中，還要考慮到列車解編和編組問題（存在多處電纜連接點）。根據深圳地鐵一期工程PIS系統和列車安防系統工程經驗，在車站PIS系統中數字電視及視頻廣告信號的傳輸距離超過了200m，而在列車安防系統中的傳輸距離也超過了120m（存在5處線纜連接點）。理論上，SDI接口和HDMI接口
