疲勞分析的數值計算方法及實例

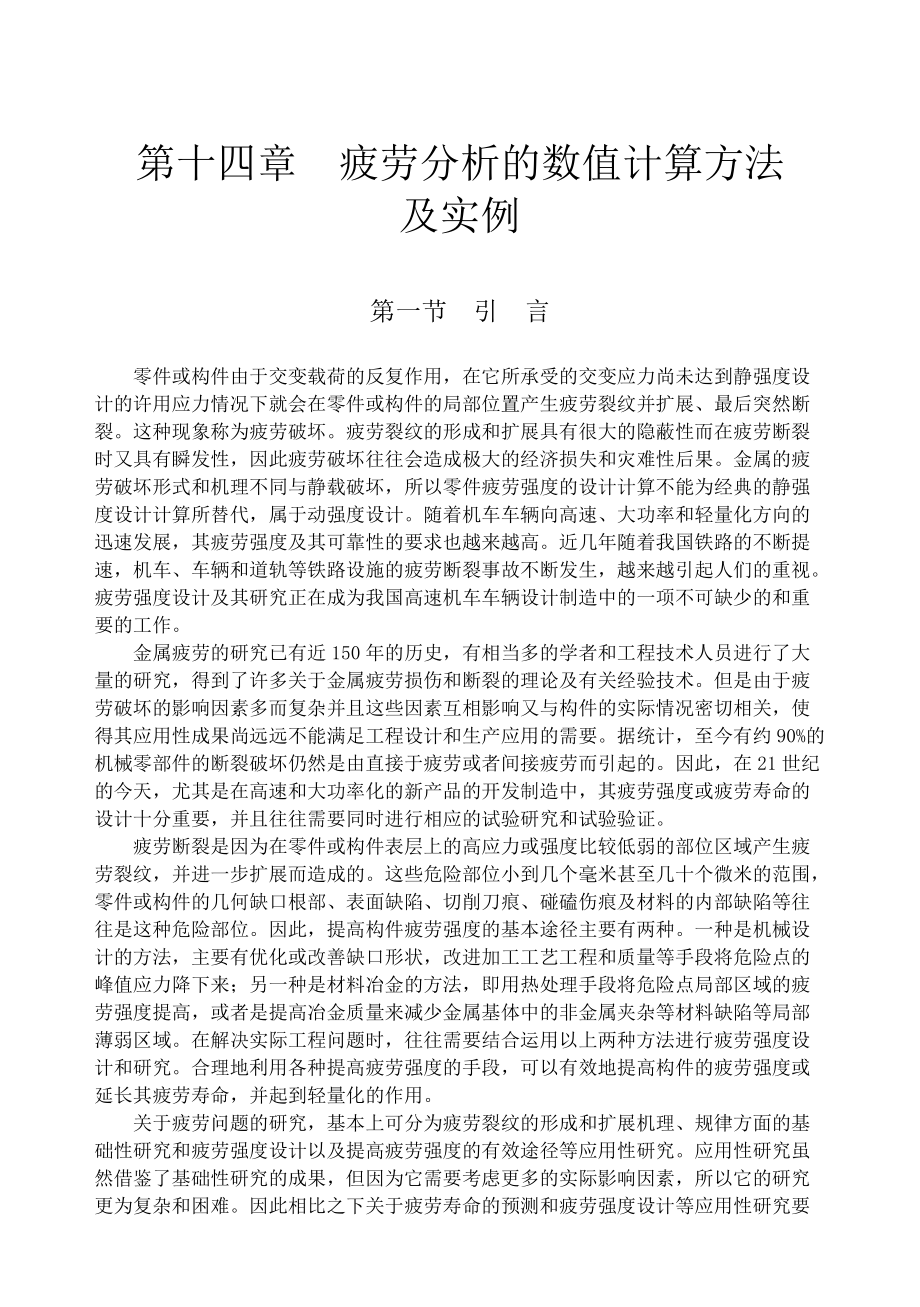

1、第十四章 疲勞分析的數值計算方法及實例第一節 引 言零件或構件由于交變載荷的反復作用，在它所承受的交變應力尚未達到靜強度設計的許用應力情況下就會在零件或構件的局部位置產生疲勞裂紋并擴展、最后突然斷裂。這種現象稱為疲勞破壞。疲勞裂紋的形成和擴展具有很大的隱蔽性而在疲勞斷裂時又具有瞬發性，因此疲勞破壞往往會造成極大的經濟損失和災難性后果。金屬的疲勞破壞形式和機理不同與靜載破壞，所以零件疲勞強度的設計計算不能為經典的靜強度設計計算所替代，屬于動強度設計。隨著機車車輛向高速、大功率和輕量化方向的迅速發展，其疲勞強度及其可靠性的要求也越來越高。近幾年隨著我國鐵路的不斷提速，機車、車輛和道軌等鐵路設施的疲

2、勞斷裂事故不斷發生，越來越引起人們的重視。疲勞強度設計及其研究正在成為我國高速機車車輛設計制造中的一項不可缺少的和重要的工作。金屬疲勞的研究已有近150年的歷史，有相當多的學者和工程技術人員進行了大量的研究，得到了許多關于金屬疲勞損傷和斷裂的理論及有關經驗技術。但是由于疲勞破壞的影響因素多而復雜并且這些因素互相影響又與構件的實際情況密切相關，使得其應用性成果尚遠遠不能滿足工程設計和生產應用的需要。據統計，至今有約90%的機械零部件的斷裂破壞仍然是由直接于疲勞或者間接疲勞而引起的。因此，在21世紀的今天，尤其是在高速和大功率化的新產品的開發制造中，其疲勞強度或疲勞壽命的設計十分重要，并且往往需要

3、同時進行相應的試驗研究和試驗驗證。疲勞斷裂是因?yàn)樵诹慵驑?gòu)件表層上的高應力或強度比較低弱的部位區域產生疲勞裂紋，并進一步擴展而造成的。這些危險部位小到幾個毫米甚至幾十個微米的范圍，零件或構件的幾何缺口根部、表面缺陷、切削刀痕、碰磕傷痕及材料的內部缺陷等往往是這種危險部位。因此，提高構件疲勞強度的基本途徑主要有兩種。一種是機械設計的方法，主要有優化或改善缺口形狀，改進加工工藝工程和質量等手段將危險點的峰值應力降下來；另一種是材料冶金的方法，即用熱處理手段將危險點局部區域的疲勞強度提高，或者是提高冶金質量來減少金屬基體中的非金屬夾雜等材料缺陷等局部薄弱區域。在解決實際工程問題時，往往需要結合運用以

4、上兩種方法進行疲勞強度設計和研究。合理地利用各種提高疲勞強度的手段，可以有效地提高構件的疲勞強度或延長其疲勞壽命，并起到輕量化的作用。關于疲勞問題的研究，基本上可分為疲勞裂紋的形成和擴展機理、規律方面的基礎性研究和疲勞強度設計以及提高疲勞強度的有效途徑等應用性研究。應用性研究雖然借鑒了基礎性研究的成果，但因?yàn)樗枰紤]更多的實際影響因素，所以它的研究更為復雜和困難。因此相比之下關于疲勞壽命的預測和疲勞強度設計等應用性研究要少得多，遠遠落后于實際工程的需求。過去，疲勞強度設計和壽命預測的研究主要是以試驗為基礎進行的。隨著計算機應用技術和有限元數值計算理論及其應用的迅速發展，現在又興起了基于大量試

5、驗數據的疲勞強度設計和壽命計算的有限元數值計算方法，有力地推動著零部件疲勞強度設計的研究及應用的發展。當前，業已發展形成了專用的疲勞分析軟件，如MSC/FATIGUE等。此外許多著名的有限元分析軟件也嵌套有功能較為齊全的疲勞強度計算模塊，如MARC，ANSYS，以及I-Deas中的CAE等。這些軟件疲勞強度計算模塊的細節雖然不盡相同，但是其基本思路與算法大都相似。本章將闡述疲勞強度設計的基本概念、疲勞強度的主要影響因素、疲勞強度設計的有關理論、基本設計方法等。最后，還將對疲勞強度分析的實例進行介紹。第二節 疲勞載荷類型與S-N曲線：一、疲勞載荷的類型與基本術語使零件或構件發生疲勞破壞的動載荷稱

6、為疲勞載荷，可分為為兩類。一類是其大小和正負方向隨時間周期性地變化的交變載荷，另一類是大小和正負方向隨時間隨機變化的隨機載荷。交變載荷又稱為循環載荷，是最為簡單和基本的疲勞載荷形式。所研究結構部位因交變載荷引起的應力稱為交變應力。圖14-1（a）是一個典型的交變應力-時間的變化歷程。圖中循環應力的大小和正負方（拉壓）向隨著時間的變化而作周期性的變化。一個周期的應力變化過程稱為一個應力循環。應力循環特點可用循環中的最大應力max、最小應力min和周期T（或頻率f=1/T）來描述。因?yàn)樽畲髴?yīng)力和最小應力的絕對值相等而正負號相反，故稱這種交變載荷為對稱循環應力。典型的循環載荷如圓軸類桿件的旋轉彎曲、

7、軸向拉壓和平板零件的雙向彎曲等，都可以在零件的表面或內部產生這樣的交變應力。另外，軸類零件的雙向扭轉也可以產生類似的交變應力。0minmaxat0maxminamt圖14-1（a） 對稱循環交變載荷圖14-1（b） 不對稱循環交變載荷在疲勞載荷的描述中經常使用應力幅a和應力范圍（也稱為應力振幅、應力幅度）的概念，定義如下。 （14-1） （14-2）應力幅a反映了交變應力在一個應力循環中變化大小的程度，它是使金屬構件發生疲勞破壞的根本原因。當研究的部位除承受有動載荷外，還有靜載分量荷時，動靜載荷的共同作用下的應力-時間變化曲線如圖14-1（b）所示。此時的載荷時間-變化曲線相當于把圖14-1（

8、a）的對稱循環應力曲線向上平移一個了靜應力分量。這種的循環載荷稱為不對稱循環載荷，并用最小應力與最大應力的比值R來描述循環應力的不對稱程度，R稱為應力比，有時又稱為不對稱系數，即 （14-4）由定義可知，當R=-1時的循環應力即為對稱循環應力，當R0時統稱不對稱循環應力。其中，R=0時為拉伸脈動應力，R=-時為壓縮脈動循環。循環應力中的靜載分量通常稱為平均應力，用m表示，可由下式求出。 （14-5）靜載分量或平均應力對構件的疲勞強度有一定的影響。壓縮平均應力往往提高構件的疲勞強度，而拉伸平均應力往往降低構件的疲勞強度。因此，在疲勞強度和疲勞壽命的研究中，給定一個循環應力水平時，需要同時給出應力

9、幅a和應力比R、或者同時給出最大應力max和平均應力m，也有時直接給出最大應力max和最小應力min來表示循環應力水平。由以上各式可知，在應力幅、平均應力、應力比、最大應力和最小應力的參數中，只要已知其中的兩個便可求出其它。如當已知a、R時，其它參數便可由下式得到。 （14-6）或者已知或a、m時， （14-7）二、材料的S-N曲線與基本術語一般情況下，材料所承受的循環載荷的應力幅越小，到發生疲勞破斷時所經歷的應力循環次數越長。S-N曲線就是材料所承受的應力幅水平與該應力幅下發生疲勞破壞時所經歷的應力循環次數的關系曲線。S-N曲線一般是使用標準試樣進行疲勞試驗獲得的。如圖14-2所示，縱坐標表

10、示試樣承受的應力幅，有時也表示為最大應力，但二者一般都用表示；橫坐標表示應力循環次數，常用Nf表示。為使用方便，在雙對數坐標系下S-N曲線被近似簡化成兩條直線。但也有很多情況只對橫坐標取對數，此時也常把S-N曲線近似簡化成兩條直線。S-N曲線中的水平直線部分對應的應力水平就是材料的疲勞極限，其原意為材料經受無N-1圖14-2S-N疲勞曲線數次應力循環都不發生破壞的應力極限，對鋼鐵材料此“無限”的定義一般為107次應力循環。但現代高速疲勞試驗機的研究成果表明，即使應力循環次數超過107材料仍然有可能發生疲勞斷裂。不過107次的應力循環次數，對于實際的工程中的疲勞強度設計已經完全能夠滿足需要。疲勞

11、極限又稱持久極限，對于無缺口的光滑試樣，多用w0表示，而應力比R=-1時的疲勞極限常用-1來表示。某些不銹鋼和有色金屬的S-N中沒有水平直線部分，此時的疲勞極限都一般定義為108次應力循環下對應的應力幅水平。疲勞極限是材料抗疲勞能力的重要性能指標，也是進行疲勞強度的無限壽命設計的主要依據。斜線部分給出了試樣承受的應力幅水平與發生疲勞破斷時所經歷的應力循環次數之間的關系，多用如冪函數的形式表示。 （14-8）式中為應力幅或最大應力，N為達到疲勞破斷時的應力循環次數，m，C材料常數。如果給定一個應力循環次數，便可由上式求出或由斜線量出材料在該條件下所能承受的最大應力幅水平。反之，也可以由一定的工作

12、應力幅求出對應的疲勞壽命。因?yàn)榇藭r(shí)試樣或材料所能承受的應力幅水平是與給定的應力循環次數相關聯的，所以稱之為條件疲勞極限，或稱為疲勞強度。斜線部分是零部件疲勞強度的有限壽命設計或疲勞壽命計算的主要依據。材料或構件到發生疲勞破壞時所經歷的應力循環次數稱為材料或構件的疲勞壽命，通常它包括疲勞裂紋的萌生壽命與擴展壽命之和。疲勞裂紋萌生壽命為構件從開始使用到局部區域產生疲勞損傷累積、萌生裂紋時的壽命；裂紋擴展壽命為構件在裂紋萌生后繼續使用而導致裂紋擴展達到疲勞破壞時的壽命。在疲勞強度設計中，疲勞破壞可能被定義為疲勞破斷或規定的報廢限度。S-N曲線又稱為應力-壽命曲線，主要用于構件的變形在彈性變形范圍內的

13、情形。一般說來，這種應力狀態下的疲勞達到破壞時的循環次數比較高，往往達到106以上，所以這種疲勞又稱為高周疲勞。相對地，達到疲勞破壞的循環次數較低時的疲勞稱為低周疲勞，發生低周疲勞時構件在局部位置發生了塑性變形。近三十年來，對于低周疲勞，基于塑性應變幅a的疲勞壽命曲線（a-N）在工程中得到應用。對于帶缺口的零件，其工作載荷變動較大時，在應力集中的局部區域?qū)?huì)發生塑性變形，此時疲勞壽命估算則要求基于應力和基于塑性應變的兩種材料疲勞性能曲線。這種方法目前還不能用于高周疲勞的壽命估算。第三節、疲勞強度的影響因素通常我們通過手冊所獲得的S-N曲線大多是無缺口的標準試樣的試驗結果。但是實際零部件的形狀、

14、尺寸、表面狀態、工作環境和工作載荷的特點都可能大不相同，而這些因素都對零部件的疲勞強度產生很大的影響。疲勞強度的影響因素可分為力學、冶金學和環境三個方面。這些因素互相聯系影響，使得在疲勞強度設計和疲勞壽命預測時，綜合評價這些因素影響變得復雜。三類因素中，力學因素從根本上講可歸結為應力集中和平均應力的影響；冶金學因素可歸納為冶金質量即材料的純凈度和材料的強度；而環境因素主要有腐蝕介質和高溫的影響。對于鐵路車輛零部件大多數的情況是在大氣和常溫環境下工作的，所以一般情況下應主要考慮力學和冶金學兩類因素。它們包括缺口形狀的影響、尺寸的影響、表面狀態的影響和平均應力的影響等。關于這些因素對疲勞極限影響的

15、具體數據相關的經驗公式，可查閱有關手冊和資料。這里主要討論疲勞強度設計和疲勞壽命預測時需要了解的一些比較重要的影響規律或現象，以及必須或應該考慮到的注意事項。一、缺口形狀效應零件或構件常常帶有如軸肩類的臺階、螺栓孔和油孔、鍵槽等所謂的缺口。如圖2-1所示，它們的共同特點是零件的橫截面積在缺口處發生了突變，而在這些缺口根部應力會急劇升高，這種現象叫做應力集中。缺口處的應力集中是造成零部件疲勞強度大幅度下降的最主要的因素。應力集中使得缺口根部的實際應力遠大于名義應力，使該處產生疲勞裂紋，最終導致零件失效或破壞。應力集中的程度用應力集中系數（又稱理論應力集中系數）Kt來描述，表達式如下。 （14-9

16、）這里，max為最大應力，0為載荷除以缺口處凈截面積所的得平均應力，又稱名義應力。在一定范圍內，缺口根部的曲率半徑越小，應力集中程度越大，疲勞強度降低的程度也就越大。但是，對于低中碳鋼等塑性材料，當缺口根部的曲率半徑進一步減小甚至小于零點幾個毫米時，疲勞強度的降低程度會變的越來越小甚至不再降低。此時應力集中系數就無法真實地反映缺口對疲勞強度的影響。因此常用疲勞缺口系數Kf（fatigue notch factor，過去又被稱為有效應力集中系數）來更直接地反映疲勞強度的真實的降低程度。 （14-10）這里，w0，w分別為無缺口光滑試樣和缺口試樣的疲勞極限。圖14-4為鋼的應力集中系數Kt與疲勞缺

17、口系數Kf之間的關系。由圖可見，對于低中碳鋼，在應力集中系數小于22.5時Kt與Kf基本相同，但當超過此數值時，Kf的增長速度明顯變慢。而對于高碳鋼等強度比較高的鋼，Kf隨Kt線性遞增的關系保持很長的范圍。由此可知，高強度鋼的疲勞強度對缺口的敏感性高而低中強度鋼的疲勞強度對缺口的敏感性較低。一般情況下，KfKt，但對于高碳鋼尖銳缺口，還有可能存在KtKf的現象。對于螺栓類零件也存在這種現象，有時出現Kt為約4左右而Kf為810的情況。這主要是因?yàn)槊總€(gè)螺紋所分擔的載荷不均甚至載荷幾種在某扣螺紋上所致。對于光滑材料，通過表面淬火、表面滲碳、表面氮化等表面熱處理可以有效地提高其疲勞強度。但是對于缺口

18、材料，這些方法可能變的沒有效果甚至使疲勞強度反而降低。這是因?yàn)橥ㄟ^熱處理使其表面強度提高的同時，使缺口敏感性也變高的緣故。圖14-5為高強度鋼和塑性較好的低強度鋼的缺口材料的疲勞強度隨應力集中程度的增加而變化的情況。在應力集中Kt較小的范圍內，高強度鋼的疲勞強度明顯比低強度鋼的高。但隨著應力集中系數的增加，高強度鋼的疲勞強度的降低速度明顯大于低強度鋼者，以致于高強度鋼的疲勞強度與低強度鋼的疲勞強度相差無幾。對于焊接構件，由于焊接熱影響區在許多情況下恰好處于結構性缺口部位或在其附近，加之焊接缺陷、焊接殘余拉應力的作用等，使得疲勞強度可能大幅下降幾倍甚至十幾倍。疲勞缺口系數還受零部件尺寸大小的影響

19、，一般地在具有相同缺口的情況下，隨著尺寸的增大其疲勞缺口系數也有所增大。因此對于缺口材料或帶有缺口的零部件，為了提高其疲勞壽命，最有效的方法是合理地疲勞缺口系數KfKf=KtNiCr600退火0.21%碳素鋼0.38%碳素鋼0.76%碳素鋼NiCr400退火応力集中系數Kt圖14-4 鋼的應力集中系數Kt與疲勞缺口系數K的關系0123淬火回火退火應力集中系數Kt疲勞缺口系數Kf圖14-5 缺口材料的疲勞強度隨應力集中程度的變化進行結構設計和工藝選擇等手段來設法降低或改進它的應力集中情況。而一味地選用高強度鋼材，未必能夠達到目的，相反在表面較粗糙和尺寸較大的情況下有可能反而使構件的疲勞強度下降。

20、二、零件尺寸效應用于疲勞試驗的式樣的直徑一般都在510mm的范圍內，這和實際零部件的尺寸有很大的差異。一般地，對于彎曲和扭轉載荷下的零件，隨著尺寸的增大疲勞強度降低。但是對于軸向拉伸和壓縮載荷的情況，尺寸大小的影響不大。尺寸對疲勞極限影響的大小用尺寸影響系數來表示。 （14-11）這里，d，d0分別為任意尺寸和標準尺寸光滑試樣的疲勞極限。高強度鋼的尺寸效應比低強度鋼的尺寸效應大，表面粗糙的零件的尺寸效應較大。尺寸效應的產生主要是因?yàn)檩^大尺寸的材料的組織狀態和應力梯度對疲勞強度產生了影響。材料的尺寸越大制造工藝過程越難控制，材料組織的致密性和均勻性等越差、冶金缺陷越多，表面積越大這些缺陷的數量也

21、越多，因此大尺寸試樣表面產生疲勞、裂紋的機會也就越大。而這些從根本上來說又都可以歸結為冶金缺陷造成了局部應力集中而導致了疲勞裂紋的產生。關于應力梯度的影響，在承受彎曲、扭轉等載荷的情況下，零件的尺寸越大工作應力的梯度越小，單位面積內的平均應力就越高，疲勞裂紋越易產生。三、表面狀況的影響表面狀況包括表面粗糙度、表面應力狀態、表面塑性變形程度和表面缺陷等因素。在試驗中采用的是表面磨光（或拋光）的標準試樣，但實際的零部件的表面則往往是機械加工表面鍛造表面和鑄造表面。機械加工會在零件表面產生塑性加工硬化。切削加工往往會在零件表面產生一定的殘余壓應力，這對疲勞強度是有利的但效果有限。但是在磨削時往往會產

22、生對疲勞強度不利的殘余拉應力。另一方面，機械加工表面的顯微尺度上的凸凹不平引會起應力集中而使疲勞強度降低。這些因素綜合作用的結果，使疲勞強度比標準試樣的要降低一些。而鍛造或鑄造表面一般具有更高的表面粗糙度，且部存在表面加工硬化層和表面殘余壓應力，因此會更加明顯地降低疲勞強度。因此從形式上看，越是粗糙的表面加工方法，對疲勞強度的降低影響就越大。表面加工狀況對疲勞強度的影響用表面加工系數來表示。 （14-12）這里，為某種表面狀態下標準光滑試樣的疲勞極限，0為磨光標準光滑試樣的疲勞極限，國外為表面磨光的標準光滑試樣。從冶金角度看，粗加工對高強度材料的疲勞強度的影響更大，以至于在粗加工狀態下高強度鋼

23、可能起不到絲毫的提高疲勞強度的作用。這主要是因?yàn)楦邚?qiáng)度材料對粗糙表面的缺口敏感性高的緣故，加之機械加工對于高強度鋼的表面的加工硬化作用也很小。關于表面脫碳、表面碰磕傷痕和劃傷等表面缺陷等對疲勞強度的影響的研究較少，但這些偶然原因造成的表面缺陷會對疲勞強度造成很大的影響。因此，在設計尤其是制造過程中需要給予足夠的重視。對于光滑材料，表面熱處理等表面改性方法可以提高疲勞強度，但對于實際零部件等帶有缺口的材料，這些方法都效果不大，甚至產生相反的作用。因此多用噴丸、輥壓的方法使表面產生加工硬化和殘余壓應力，從而提高構件的疲勞強度，但是這兩種方法一般對孔口類缺口的零件的疲勞強度的提高作用并不明顯。最新的

24、研究表明，用簡單的金屬模具對孔口邊緣進行少量倒角從而使缺口部位殘生局部塑性變形的方法，對疲勞強度有明顯的提高，甚至可以完全消除缺口降低疲勞極限的影響。過去大多認為，表面塑性加工的方法提高疲勞強度的主要原因是在表面產生了殘余壓應力從而抵消了部分工作應力的緣故。實際上是殘余壓應力在缺口部位產生的壓縮集中應力抵消了缺口的不利影響；塑性變形使得缺口附近組織中的微小薄弱區域得到強化，使組織性能變的更加均勻一致，整體強度得到提高，從而使產生疲勞裂紋的應力水平得到提高。同時，殘余壓應力還使疲勞裂紋擴展停止而成為停留裂紋。四、平均應力的影響 如前所述，產生疲勞破壞的根本原因是動應力分量，但靜應力分量即平均應力

25、對疲勞極限也有一定的影響。在一定的靜應力范圍內，壓縮的靜應力提高疲勞極限，拉伸的靜應力降低疲勞極限。一般認為，殘余應力對疲勞極限的作用同平均應力的作用相同。對一種材料， 可根據它在各種平均應力或應力比R下的疲勞極限結果畫出疲勞極限圖。圖14-6的橫坐標為平均應力m（或殘余應力）和強度極限b的比值，縱坐標為應力圖14-6 鋼在107次循環壽命下的疲勞極限線圖幅a和對稱循環疲勞極限-1的比值，兩者都是無量綱的量。從圖中可以看出，多數試驗數據點落在直線與曲線之間。這條直線稱為古德曼(Goodman)線，見式(14-13)；曲線就是杰柏(Gerber)拋物線，見式(14-14)；用屈服極限s代替b得到

26、索德柏格(Soderberg)線，見式(14-15)；用斷裂真應力f代替b，得到摩儒(Morrow)線，見式(14-16)。Goodman線 （14-13）Gerbe線 （14-14）Sodeberrg線 （14-15）Morrow線 （14-16）古德曼(Goodman)線對于延性金屬略偏保守且簡單方便，在疲勞設計中應用最廣。常用的還有另一種叫做理想的改進Goodman圖。圖14-7為工字形型鋼對接梁彎曲疲勞載荷下理想的改進Goodman圖。橫坐標表示最小應力min，縱坐標表示最大應力max，其直線方程式為 （14-17）式中，m是Goodman線的斜率，b為直線在y軸上的截距，它是最小應力

27、等于零時即脈動循環的疲勞極限。疲勞極限用最大應力表示時，即w=max，考慮到應力比R=max/min，由式（14-6）有min斜率=mbR=1R=-1-minmins圖14-7 理想的改進Goodman圖（14-18）由式(14-18)即可求出應力比為R時的疲勞極限。實際車輛的具體結構要遠比獲得S-N曲線時的試驗條件復雜，例如焊接形式及應力集中等等，美國AAR標準為我們提供了許多典型焊接結構疲勞強度方面的有價值的參考，所以，實際計算中的b與m均取自于AAR標準。 試驗研究表明，靜載分量對應力集中系數、尺寸系數、表面系數的影響較小，可以忽略。第四節 疲勞強度設計通過設計計算來預測構件或零件的疲勞

28、強度和疲勞壽命，是多少年來無數學者和工程技術人員孜孜以求的目標。但是至今還沒能夠形成一種對實際工程適用的、比較準確的疲勞強度和壽命的計算方法。這是因?yàn)?，研究對象在結構上的千變?nèi)f化、加工制造工藝及其質量的不穩定性、材料組織性能不穩定性和內部及表面缺陷的不確定性、外部載荷的復雜和隨幾性以及結構的動態響應問題等等，諸如這些因素很難歸納成為一個統一的物理或數學模型。因此至今關于疲勞強度的計算都有一定的誤差存在甚至誤差很。即使計算結果是比較準確的，其結果也具有統計性，而不是針對每一個零部件而言。對于新產品的開發，應至少對于某些重要零部件等，同時進行試驗研究和試驗驗證。如果受試驗條件等的限制，可以根據零部

29、件的特點進行合理簡化來進行模擬性試驗，這也是非常有用的。諸多紛雜的因素中，對于疲勞強度危害最大的是應力集中。因此，從設計和制造的過程來看，危害最大的第一是結構的不合理性；第二是工藝缺陷如焊接缺陷、機械加工缺陷、材料內部缺陷，還包括偶然因素造成的表面?zhèn)鄣鹊龋坏谌遣牧系倪x擇。因此如果為提高疲勞強度，在設計和制造過程中最重要的就是降低應力集中。對于實際零部件還需要注意的是，因?yàn)槠渫鶐в行螤钊笨?，所以未必選擇高強度鋼就可提高其疲勞強度。到目前為止，疲勞強度的設計實質上還是基于大量試驗結果的估算。近年來已經出現了有關疲勞強度設計的專用軟件，使得這項工作的效率更高和更易趨于合理準確，但對于它的使用同

30、樣需要具有一定的疲勞強度設計的經驗。疲勞強度設計包括疲勞安全系數的校核和疲勞壽命的估算兩項內容。具體的設計計算方法有應力-壽命法和局部應力-應變法。局部應力應變法目前還只適用于零部件的應力集中處發生了塑性變形的低周疲勞。應力-壽命設計法主要用于只發生彈性變形的高周疲勞，設計所用的基本參數是零部件危險點處的名義應力，所以這種方法又叫名義應力法，它的研究和使用歷史較長，資料豐富，至今仍被廣泛使用。名義應力法包括無限壽命設計和有限壽命設計兩種設計思路，本節只就名義應力法的內容進行討論。名義應力法的關鍵點也是它的難點有三，一是疲勞極限降低系數和應力-壽命曲線的確定，二是危險點應力的確定計算，三是外載荷

31、的獲得。而要解決好這些問題計算和試驗而這都不可偏廢。一、無限壽命設計法無限壽命設計法的基本思路是，使得零件或構件的危險部位的工作應力低于其疲勞極限，從而保證它在設計的工作應力下能夠長久工作而部發生破壞。當零件的結構比較簡單應力集中較小時，恒幅交變應力、過載應力小且次數很少時可用這種方法。對應力集中較大的構件使用該方法進行疲勞強度設計將會使結構變的粗大笨重。對于過載應力較大且次數較多的交變載荷情況和隨幾載荷一般也不宜采用此種方法。（一）對稱循環載荷：R=-1，疲勞強度條件為正應力 （14-19）剪應力 （14-20）式中，n，n安全系數；a，a應力幅；-1，-1，-1D，-1D分別為對稱循環下材

32、料和零件的疲勞極限，且有 （14-21）式中，KD，KD是對稱循環下零件的疲勞強度降低系數，它包含了前面討論的疲勞強度的諸影響因素。該系數的選擇無疑將對疲勞強度的估算產生很大的影響。它有多種計算用經驗表達式形式，現只列出比較常見的幾種。 （14-22） （14-23） （14-24）式中， K，K疲勞缺口系數，尺寸系數，表面加工系數。以上三式的主要不同點在于對表面加工系數的處理。第一式認為、K、三者互不影響；第二式認為隨著K的增加而減弱；第三式認為隨著K/值增加而減小。從試用的情況來看，在K較低的范圍內三者的差別不大。在K較大的情況下，第一式的結果偏大，而第二式的結果比第三式的結果略大。關于表

33、面粗糙度等表面加工情況對疲勞缺口系數的影響，未見到有關的研究報道。但參照多重缺口材料的疲勞缺口系數的研究結果推斷，隨著疲勞缺口變尖銳表面粗糙度的影響不應增大?？紤]材料強度對表面加工系數的影響，高強度鋼適合采用第二式，而對于塑性比較好的低中強度鋼適合采用第三式。（二）不對稱循環載荷：1R保持不變時的疲勞強度條件為正應力 （14-25）剪應力 （14-26）式中，aD，aD應力比為R時的疲勞極限；m，m平均應力；，平均應力折算系數，對于Goodman方程（14-13）有=m/b，其它符號意義同上。2平均應力保持不變時： （14-27）式中符號意義同上。二、有限壽命設計法當交變載荷有較多的沖擊過載或

34、工作載荷為隨幾載荷時，工作應力在某些時刻會越過疲勞極限。此時，疲勞壽命設計主要是保證構件在設計的壽命之內不發生疲勞破壞而正常工作，也即設計使構件具有有限的疲勞壽命?？紤]到偶然因素的影響，為確保安全在設計時一般使設計壽命為使用壽命的數倍。有限壽命設計法主要基于疲勞累積損傷理論，故先作簡單介紹然后討論疲勞強度校核問題。（一）邁因納累積損傷理論：金屬疲勞累積損傷的假說多達數十種，但其中最簡單、適用的是邁因納(PalmgrenMiner)理論，習慣稱之為線性累積損傷理論。邁因納理論認為材料的疲勞破壞是由于循環載荷的不斷作用而產生損傷并不斷積累造成的；疲勞損傷累積達到破壞時吸收的凈功W與疲勞載荷的歷史無

35、關，并且材料的疲勞損傷程度與應力循環次數成正比。設材料在某級應力下達到破壞時的應力循環次數為N1、經n1次應力循環而疲勞損傷吸收的凈功為W1，根據邁因納理論有則在i個應力水平級別下分別對應經過ni次應力循環時，材料疲勞累積損傷為 （14-28）式中，ni第i級應力水平下經過的應力循環數；Ni第i級應力水平下的達到破壞時的應力循環數。當D值等于1時，認為被評估對象開始破壞。應該指出邁因納理論沒有考慮加載順序的影響和平均應力的影響，只是一種近似理論。但是，由于該理論簡單便于利用，在工程上得到了廣泛應用。針線性累積損傷理論所存在的問題，又提出了非線性累積損傷理論以提高其計算精度，但應用不如前者廣。（

36、二）隨幾載荷的處理零部件承受的變幅載荷尤其是對承受隨幾載荷實需要測得到。利用累積損傷理論進行疲勞設計時，需要先對實測得到的載荷-時間歷程進行編譜，即用概率統計的方法將其簡化成典型的載荷譜或應力譜。因?yàn)橐鹌诘淖罡镜脑蚴莿?dòng)載分量應力幅值和它的循環次數，所以一般用統計記數法來處理波形與頻次的關系等問題。在各種統計記數法中，被國際上廣泛用于疲勞強度設計的是雨流計數法，它被認為最符合材料的疲勞損傷規律。這種方法把整個載荷-時間歷程中出現的應力幅范圍劃分為若干個等差的應力幅級別，然后統計出各級應力幅級別內所出現的循環次數，從而得到載荷-頻次曲線等各種形式的載荷的統計結果。實測的載荷-時間歷程的半波

37、數往往是數以幾十萬、幾百萬個，用手算的方法幾乎是不可能的。所以工程上編制了雨流法的計算機處理程序，可以便捷地進行編譜分析。（三）疲勞強度校核：設計中為保證不發生疲勞破壞，需D1，即 （14-29）由式（4-18）得 （14-30）（14-29）左邊分子與分母同乘以im并結合（14-30），可得安全強度條件故等效應力d為 （14-31）安全系數 （14-32）式中，N0S-N曲線的拐點對應的循環數；-1 材料疲勞極限；m式（14-8）中的指數；i 第i級應力水平的應力幅；Ni 第i級應力水平的循環應力作用下，材料達到破壞時的應力循環次數；N 設計疲勞壽命即總應力循環次數；ni 在設計疲勞壽命下第

38、i級應力水平的循環次數；ni/N 第i級應力的循環次數與總應力循環次數之比，當載荷譜已知時為一不變值；K-iD同前?？梢婋S著設計壽命的增加，等效應力增大而安全系數降低。（四）疲勞壽命估算：根據邁因納理論，達到疲勞破壞時有 （14-33）式中,NT為載荷譜下出現損傷的循環次數即所求的總壽命；ni為i級應力水平i的循環次數；i為i級應力水平i的循環次數在總壽命中所占比例；Ni表示在應力i作用下導致破壞的循環數。在應力譜已知的情況下，Ni的估算是此項估算工作的關鍵。對于每級應力水平下導致的破壞循環壽命的確定，可參照工程標準，許多軟件安排了一些常用的準則供用戶選用。這里僅以I-Deas為例，即：（1）

39、 應力-壽命（Stress life）準則（2） 應變-壽命（Strain life）準則（3） SWT準則（Smith-WatsonTopper）（4） 美國機械工程學會（ASME）鍋爐和壓力容器規范（5） 英國焊接研究所（BWI）公式（Btitish Weld Institute formulation）另外，它還允許用戶自定義些特殊的應力或應變壽命準則，程序?yàn)榇艘蚜粲邢鄳?yīng)的接口。以應力-壽命（Stress life）準則確定Ni，是依據材料的應力壽命曲線或零件本身的應力壽命曲線的斜線部分來確定。首先可用應變片測定危險點處的應力或用材料力學或有限元等方法求出危險點的應力幅a，然后再根據斜線

40、部分求出對應于應力水平K-1Di時的斷裂壽命即為所求Ni。如果使用零件的S-N曲線進行計算則可直接根據此曲線求得對應于應力幅a的Ni。也可先根據材料的S-N曲線等現有資料對材料的S-N曲線進行修整從而得到畫出零件的S-N曲線，然后進行與上相同的Ni的計算。在以上三種方法中，要根據所掌握資料的情況，優先選擇最接近所設計對象的一種。三、復合應力下的疲勞強度設計以上討論是單向應力的情況，對于復合應力的情況也也有類似的疲勞強度校核與疲勞壽命的估算方法，只是此時所用的應力幅變成了對應強度理論下的等效應力幅，下面作一簡單討論。在構件危險點處的應力分別為sx、sy、sz、txy、tyz、tzx時，該處的第三

41、、第四強度理論的等效應力分別為 （14-34） （14-35）用主應力表示時，分別有 （14-36） （14-37）這時的強度條件的一般表式為 （14-38）式中，KsD、s-1、sd為疲勞強度降低系數、材料的疲勞極限和對應的等效應力。試驗表明，在平面彎扭組合疲勞應力s、t的情況下，高當材料達到疲勞破壞時滿足如下方程 （14-39）式中，s-1、t-1分別為材料的彎曲和扭轉的疲勞極限，此式由高夫首先提出。該式兩邊同乘以s-1并開方，有對于s-1、t-1，在第三、第四強度理論時分別有， （14-40）故上式又可變?yōu)?（14-41） （14-42）式（14-39）式（14-40）正好是式（14-3

42、2）和式（14-33）在平面彎扭組合情況下的結果。由零件的疲勞強度校核條件式（14-36）及式（14-38），有 （14-43）設ns=s-1/s，nt=t-1/s-1，分別為純彎和純扭轉時安全系數，則上式為 （14-44）以上疲勞強度校核公式適用于鋼等延性材料，載荷為對稱循環。對于非對稱循環載荷，有類似公式 （14-45）式中，srd應力比為r時的等效應力 （14-46）式中，平均應力折算系數，見式（14-26）。第五節 如何用有限元法進行疲勞分析一、有限元法疲勞分析的基本思路用有限元法進行疲勞分析，其基本思路是：首先進行靜或動強度分析，然后進入到后處理器取出相關的應力應變結果，在后處理器中

43、再定義載荷事件，循環材料特性，接著根據所需要的疲勞準則對每一個載荷事件進行壽命計算，最后根據累計損傷理論判斷是否開始破壞。由于結構受力狀態往往是一復雜的應力狀態，而在實驗中測得的結構材料S-N曲線又常是在簡單應力狀態下獲得的，因此常用最小能量屈服準則或其它等效準則，將所研究的疲勞點上的復雜應力用一個等效應力替代。對有限元法而言，這一過程很容易實現。等效替代以后，即可參照原始材料的S-N曲線進行疲勞壽命評估。上述方法稱之為應力-壽命法或S-N法，該方法不嚴格區分裂紋產生和裂紋擴展，而是給出結構發生突然失效前的全壽命估計。當然，還可以采用更加現代化的局部應變法或初始裂紋法。因篇幅所限，下面結合I-

44、Deas軟件，僅討論S-N法。二、I-DEAS 疲勞分析I-DEAS軟件可以進行靜態疲勞分析(Static Durability Analysis)、瞬態疲勞分析(Transient Durability Analysis)。由于車輛結構的零部件屬于低應力、高循環疲勞，故常使用Stress life準則，并使用修正Goodman圖，此時，S-N曲線的經驗公式修正為： （14-47）計算中需要的材料參數包括：彈性模量、疲勞強度系數、疲勞強度指數、強度極限。 其具體的分析過程是：1 建立物理模型(Physical Model)對于疲勞分析來說，物理模型即包含結點、單元、物理特性和材料特性的有限元模

45、型。PhysicalModelMathematicalModelLoadingConditionsEventEvaluationPost Processing圖14-7 定義事件流程圖2 建立數學模型(Mathematical Model)數學模型也就是使用物理模型計算應力或應變。可通過 Model Solution或其它求解器來建立。求解后，可從后處理器中獲取相關的應力或應變。3 荷工況(Loading Conditions)對于靜態疲勞分析來說，可以用建立載荷函數的方式施加載荷。4 定義事件(Events)在進行疲勞評估之前，必須先定義事件。它由物理模型、數學模型、載荷工況組成，如圖14-

46、7所示。5 評估(Evaluation)一般來說，我們可進行下列估算：l 事件損傷(Event Damage)l 事件損傷方向(Event Damage Direction)l 損傷累積(Accumulated Damage)l 事件壽命估算(Event Life Estimate)6 后處理(Post Processing)疲勞分析的后處理與靜力學的后處理完全一致，此處不再重復。第六節實例分析一、搖枕的疲勞累積損傷分析及結果評價選擇一個轉向架搖枕進行疲勞分析，并參照TB/T1959-91鐵道貨車鑄鋼搖枕試驗評定方法進行。圖 14-8 搖枕（俯視圖）圖 14-9 搖枕（仰視圖）（一）試驗載荷B

47、1B2R2.3P0.32P1.0P其中：P一個轉向架承受的總載荷 P=(2x軸重-轉向架自重)·g(KN) P=444.4KNB1B2R1022.1KN142.21KN444.4KN搖枕側滾載、浮沉載荷曲線及加載位置如圖14-10，載荷R在旁承Z、Z點交替進行加載，載荷B1、B2在心盤Q點進行加載。（a）加載位置側滾與浮沉載荷圖14-10 側滾與浮沉載荷加載位置側滾頻率為：1.25Hz浮沉頻率為：5.0Hz搖枕加載程序單元載 荷循環次數側滾載荷循環(Z-Z)25,000浮沉載荷循環(作用于心盤中心Q)75,000總 計100,000搖枕最低限度循環次數載 荷 型 式循環次數側滾

48、載荷循環(Z-Z)175,000浮沉載荷循環(作用于心盤中心Q)525,000總 計700,000（二）搖枕疲勞分析過程()對搖枕劃分有限元網格后，在Z、Z、Q點按照靜力學求解方式分別建立Load Set，并求解。()建立側滾載荷函數f_cycle_z、f_cycle_z1、和沉浮載荷函數f_cycle_q。()將f_cycle_z、f_cycle_z1分別施加于Z、Z，形成一個事件，設定循環次數為25000，計算其損傷。()進入Post Process，檢查結果。若累積損傷<1，說明未損傷；若累積損傷1，則認為結構已經破壞。()將f_cycle_q施加于Q，形成一個事件，設定循環次數為75000，計算其損傷及與上一事件的累積損傷。()進入Post Process，檢查結果。若累積損傷<1，說明未損傷；若累積損傷1
