1、實用標準文案第十三章有色金屬及合金內容提要：有色金屬的產量和用量不如黑色金屬多，但由于其具有許多優良的特性，如特殊的電、磁、熱性能，耐蝕性能及高的比強度(強度與密度之比)等，已成為現代工業中不可缺少的金屬材料。1鋁及鋁合金；2鈦及鈦合金；3銅及銅合金；4軸承合金。基本要求：掌握和了解各種有色金屬的牌號、成分、性能和用途。13.1鋁及鋁合金13.1.1鉛及鋁合金的性能特點及分類編號純鋁：純鋁具有銀白色金屬光澤，密度小(2.72 ) ，熔點低 (660.4 ), 導電、導熱性能優良。耐大氣腐蝕，易于加工成形。具有面心立方晶格，無同素異構轉變，無磁性。1 鋁合金及其特點鋁合金常加入的元素主要有Cu

2、、Mn 、Si 、 Mg 、 Zn 等，此外還有Cr 、 Ni 、Ti 、Zr等輔加元素。比強度高（> > 高強鋼）?？捎糜谳p結構件，尤其航空。突出理化性能。導電、抗大氣腐蝕。良好加工性。高塑性、易冷成形；某些合金鑄造性能好，宜作壓鑄件。精彩文檔實用標準文案2 鋁合金分類及分類編號13.1.2鋁合金的強化1 形變強化2 沉淀強化3 固溶強化和時效強化：13.1.3變形鋁合金變形鋁及鋁合金牌號表示方法：根據國標規定，變形鋁及鋁合金可直接引用國際四位數字體系牌號或采用國標規定的四位字符牌號。GB 3190-82中的舊牌號仍可繼續使用，表示方法為 :? 防銹鋁合金： LF+ 序號?硬鋁合

3、金：LY + 序號? 超硬鋁合金： LC + 序號?鍛鋁合金：LD + 序號常用變形鋁合金1 防銹鋁合金：主要是Al-Mn和 Al-Mg系合金。Mn 和 Mg 主要作用是提高抗蝕能力和塑性，并起固溶強化作用。防銹鋁合金鍛造退火后組織為單相固溶體，抗蝕性、焊接性能好，易于變形加工，但切削性能差。不能進行熱處理強化，常利用加工硬化提高其強度。常用的Al-Mn系合金有LF21（ 3A21），其抗蝕性和強度高于純鋁，用于制造油罐、油箱、管道、鉚釘?shù)刃枰獜澢?、沖壓加工的零件。常用的Al-Mg系合金有LF5 （ 5A05），其密度比純鋁小，強度比Al-Mn合金高，在航空工業中得到廣泛應用，如制造管道、容器

4、、鉚釘及承受中等載荷的零件。精彩文檔實用標準文案2 硬鋁合金：主要是Al-Cu-Mg系合金，并含少量Mn 。可進行時效強化，也可進行變形強化。強度、硬度高，加工性能好， 耐蝕性低于防銹鋁。常用硬鋁合金如LY11 (2A11)、 LY12 (2A12)等，用于制造沖壓件、模鍛件和鉚接件，如螺旋槳、梁、鉚釘?shù)?3 超硬鋁合金:屬 Al-Zn-Mg-Cu系合金，并含有少量Cr 和 Mn 。時效強化效果超過硬鋁合金。熱態塑性好，但耐蝕性差。常用合金有LC4 (7A04 ) 、 LC9 (7A09 ) 等，主要用于工作溫度較低、受力較大的結構件, 如飛機大梁、起落架等.d鍛鋁合金 :Al-Cu-Mg-S

5、i系合金可鍛性好，力學性能高，用于形狀復雜的鍛件和模鍛件，如噴氣發動機壓氣機葉輪、導風輪等。Al-Cu-Mg-Fe-Ni系耐熱鍛鋁合金常用牌號有LD7(2A70) 、LD8(2A80)、 LD9(2A90)等 。用于制造150225 下工作的零件，如壓氣機葉片、超音速飛機蒙皮等。? 不可時效強化的鋁合金：防銹鋁（ F 以左），單相固溶體，強度低、壓力加工性能好；用其優良的耐蝕性能。牌號標記LF。? 可時效強化的變形鋁合金：硬鋁（ LY）、超硬鋁（ LC）和鍛鋁（ LD ）。固溶時效提高性能。13.1.4鑄造鋁合金具有共晶轉變的合金，鑄造性能良好。包括：? Al- Si 系： 代號為 ZL1+

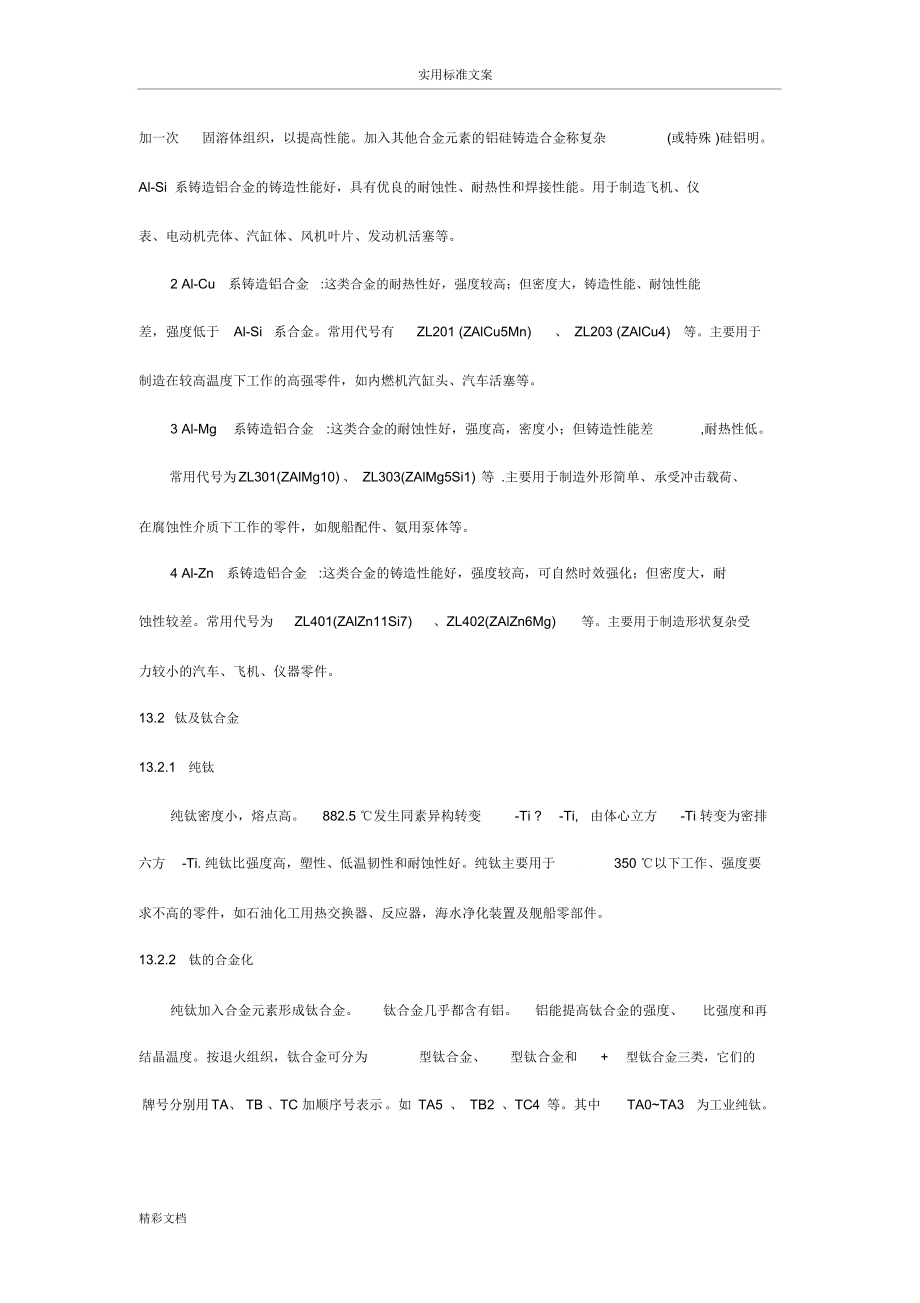

6、兩位數字順序號? Al-Cu 系：代號為 ZL2+ 兩位數字順序號? Al-Mg系：代號為ZL3+ 兩位數字順序號? Al-Zn 系： 代號為 ZL4+ 兩位數字順序號1 Al-Si系鑄造鋁合金:又稱硅鋁明。其中ZL102(ZAlSi12)是含 12%Si 的鋁硅二元合金，稱為簡單硅鋁明. 在普通鑄造條件下，ZL102 組織幾乎全部為共晶體，由粗針狀的硅晶體和固溶體組成， 強度和塑性都較差。生產上通常用鈉鹽變質劑進行變質處理，得到細小均勻的共晶體精彩文檔實用標準文案加一次固溶體組織，以提高性能。加入其他合金元素的鋁硅鑄造合金稱復雜(或特殊 )硅鋁明。Al-Si 系鑄造鋁合金的鑄造性能好，具有優

7、良的耐蝕性、耐熱性和焊接性能。用于制造飛機、儀表、電動機殼體、汽缸體、風機葉片、發動機活塞等。2 Al-Cu系鑄造鋁合金:這類合金的耐熱性好，強度較高；但密度大，鑄造性能、耐蝕性能差，強度低于Al-Si系合金。常用代號有ZL201 (ZAlCu5Mn)、 ZL203 (ZAlCu4)等。主要用于制造在較高溫度下工作的高強零件，如內燃機汽缸頭、汽車活塞等。3 Al-Mg系鑄造鋁合金:這類合金的耐蝕性好，強度高，密度??；但鑄造性能差,耐熱性低。常用代號為ZL301(ZAlMg10)、 ZL303(ZAlMg5Si1)等 .主要用于制造外形簡單、承受沖擊載荷、在腐蝕性介質下工作的零件，如艦船配件、氨

8、用泵體等。4 Al-Zn系鑄造鋁合金:這類合金的鑄造性能好，強度較高，可自然時效強化；但密度大，耐蝕性較差。常用代號為ZL401(ZAlZn11Si7)、ZL402(ZAlZn6Mg)等。主要用于制造形狀復雜受力較小的汽車、飛機、儀器零件。13.2鈦及鈦合金13.2.1純鈦純鈦密度小，熔點高。882.5 發生同素異構轉變-Ti ?-Ti,由體心立方-Ti 轉變?yōu)槊芘帕?Ti. 純鈦比強度高，塑性、低溫韌性和耐蝕性好。純鈦主要用于350 以下工作、強度要求不高的零件，如石油化工用熱交換器、反應器，海水凈化裝置及艦船零部件。13.2.2鈦的合金化純鈦加入合金元素形成鈦合金。鈦合金幾乎都含有鋁。鋁

9、能提高鈦合金的強度、比強度和再結晶溫度。按退火組織，鈦合金可分為型鈦合金、型鈦合金和+型鈦合金三類，它們的牌號分別用TA、 TB 、TC 加順序號表示。如 TA5 、 TB2 、TC4 等。其中TA0TA3為工業純鈦。精彩文檔實用標準文案1 型鈦合金：主加元素為鋁，還有錫、硼等。不能熱處理強化，通常在退火狀態下使用,組織為單相 固溶體。強度低于另兩類鈦合金，但高溫強度、低溫韌性及耐蝕性優越。常用牌號有 TA5 、 TA7 等。主要用于制造 500 以下工作的零件，如飛機壓氣機葉片、導彈的燃料罐、超音速飛機的蝸輪機匣及飛船上的高壓低溫容器等。2 型鈦合金：加入的合金元素有鉬、鉻、釩、鋁等。經淬火

10、加時效處理后，組織為相基體上分布著細小的相粒子。 這類合金強度高，但冶煉工藝復雜，難于焊接 ,應用受到限制。型鈦合金有TB2 、TB3 、TB4 三個牌號。 主要用于350 以下工作的結構件和緊固件,如飛機壓氣機葉片、軸、彈簧、輪盤等。3+型鈦合金：加入的合金元素有鋁、釩、鉬鉻等。可進行熱處理強化，強度高，塑性好，具有良好的熱強性、耐蝕性和低溫韌性。+型鈦合金共有九個牌號，其中以TC4 應用最廣、用量最大，其經過淬火加時效處理后，組織為+ 時效析出的針狀。+型鈦合金主要用于制造400 以下工作的飛機壓氣機葉片、火箭發動機外殼、火箭和導彈的液氫燃料箱部件及艦船耐壓殼體等.13. 2. 3工業用鈦

11、合金13.2.4鈦合金的熱處理13.3銅及銅合金13.3.1純銅銅和銅合金的特點較好的理化性能導電材料，導熱（純銅，汽車散熱器）；抗大氣、海水腐蝕（黃銅）。良好的加工性易冷成形，且鑄造銅合金，有良好鑄造性能。精彩文檔實用標準文案某些特有性能優良減摩性和耐磨性（青銅和部分黃銅，滑動軸承或蝸輪等），高的e和（鈹青銅，彈-1性元件）。色澤美觀13.3.2黃銅主要 Cu Zn 合金? 類別：普通黃銅(Cu Zn) ；特殊黃銅 (加工黃銅、鑄造黃銅)，是在 Cu-Zn基礎上再加Ni 、Pb 、 Al 等，較高強度和耐蝕性。? 典型牌號： H96( 加工黃銅 )， HP b 60 1( 特殊黃銅 )， Z

12、H( 鑄造黃銅 )。13.3.3青銅主要為 Cu Sn 合金? 壓力加工青銅：錫青銅（Sn2% 5% ）、鋁青銅（ Al4% 8% ）及鈹青銅。儀器儀表元件，耐蝕場合的耐磨件、抗磁件等。? 鑄造青銅：有共晶體（ Sn 9% 11% 、 Al9% 11% ），蝸輪、齒輪（減摩耐蝕）。13.4軸承合金13.4.1軸承合金的性能要求制造滑動軸承的軸瓦及其內襯的耐磨合金稱為軸承合金?；瑒虞S承是許多機器設備中對旋轉軸起支撐作用的重要部件，由軸承體和軸瓦兩部分組成。與滾動軸承相比滑動軸承具有承載面積大，工作平穩，無噪音及拆裝方便等優點。1 組織性能要求 :當軸高速旋轉時，軸瓦與軸頸發生強烈摩擦，承受軸頸施

13、加的交變載荷和沖擊力。精彩文檔實用標準文案2對軸承合金的性能要求：足夠的強韌性，以承受軸頸施加的交變沖擊載荷。較小的熱膨脹系數，良好的導熱性和耐蝕性，以防止軸與軸瓦之間咬合。較小的摩擦系數，良好的耐磨性和磨合性，以減少軸頸磨損，保證軸與軸瓦良好的跑合。為滿足上述性能要求，軸承合金的組織應是軟的基體上分布著硬的質點或硬的基體上分布著軟的質點。當軸旋轉時，軟的基體（或質點）被磨損而凹陷，減少了軸頸與軸瓦的接觸面積，有利于儲存潤滑油和軸與軸瓦間的磨合，而硬的質點(基體 )則支撐著軸頸，起承載和耐磨作用。軟基體(或質點 )還能起嵌藏外來硬雜質顆粒的作用, 以避免擦傷軸頸。13.4.2錫基軸承合金以錫為

14、主并加入少量銻、銅等元素組成的合金，熔點較低， 是軟基體硬質點組織類型的軸承合金。典型牌號為ZSnSb11Cu6。 (其組織為基體 + 白亮塊狀SnSb+ 星狀 Cu 3 Sn)錫基軸承合金具有較高的耐磨性、導熱性、耐蝕性和嵌藏性，摩擦系數和熱膨脹系數小，但疲勞強度較低，工作溫度不超過150，價格高。廣泛用于重型動力機械，如氣輪機、渦輪機和內燃機等大型機器的高速軸瓦。13.4.3鉛基軸承合金是以鉛為主加入少量銻、錫、銅等元素的合金，也是軟基體硬質點型軸承合金。典型牌號為ZPbSb16Sn16Cu2。鉛基軸承合金的強度、硬度、耐蝕性和導熱性都不如錫基軸承合金，但其成本低，高溫強度好，有自潤滑性。常用于低速、低載條件下工作的設備,如汽車、拖拉機曲軸的軸承等。錫基和鉛基軸承合金強度比較低，為提高其承載能力和使用壽命，生產上常采用離心澆注法，將它們鑲鑄在低碳鋼軸瓦上，形成一層薄而均勻的內襯，成為雙金屬軸承。13.4.4鋁基軸承合金精彩文檔實用標準文案1 Al-Sb 軸承合金2 Al-Sn 軸承合金習題1 鑄造鋁合金（如 Al-Si 合金）為何要進行變質處理？2 以 Al-Cu 合金為例，說明時效硬化的基本過程及影響時效硬化過程的因素。3 鋁合金能象鋼一樣進行馬
