臥式銑床主傳動設計課程設計

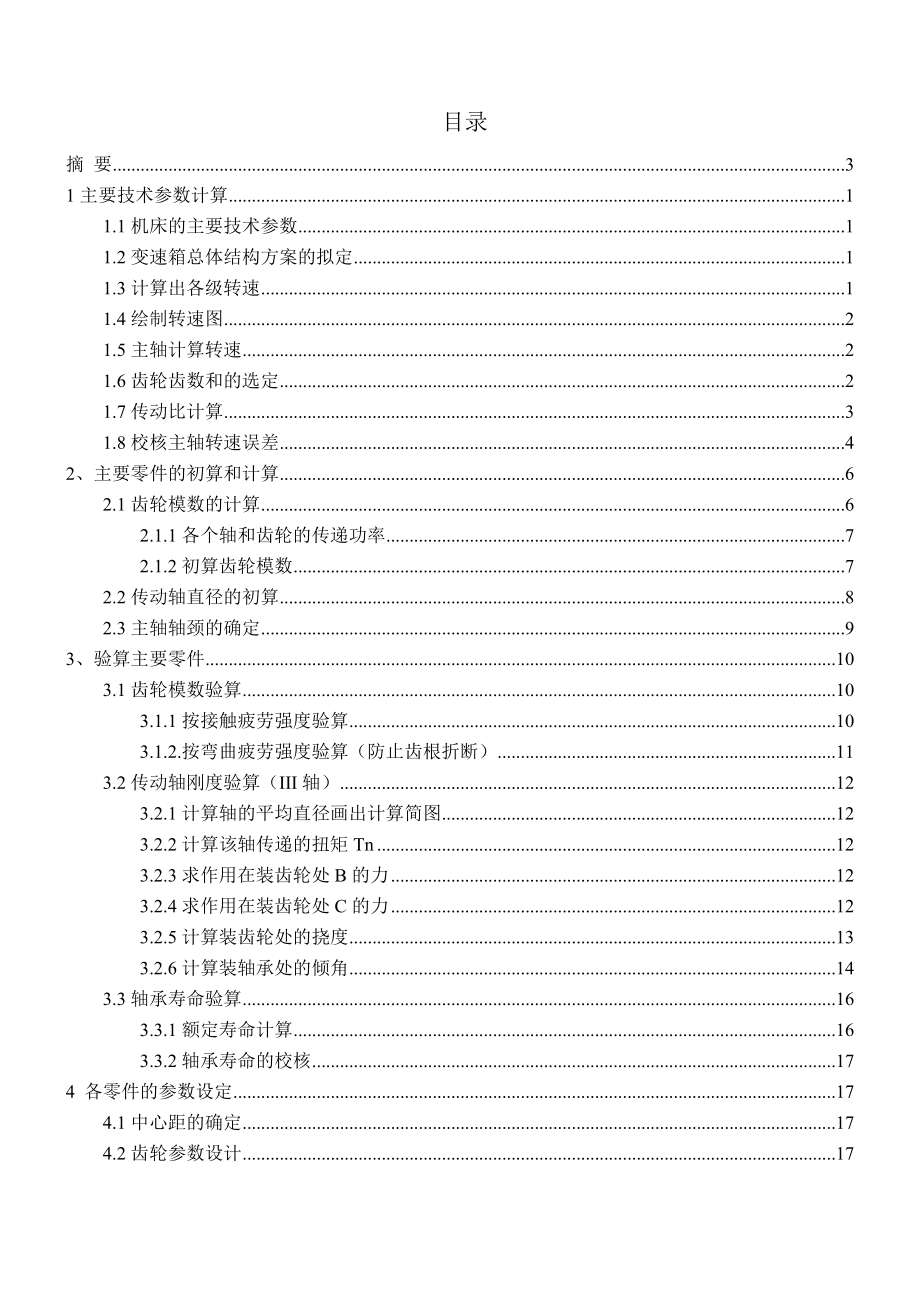

1、目錄摘 要31主要技術參數計算11.1機床的主要技術參數11.2變速箱總體結構方案的擬定11.3計算出各級轉速11.4繪制轉速圖21.5主軸計算轉速21.6齒輪齒數和的選定21.7傳動比計算31.8校核主軸轉速誤差42、主要零件的初算和計算62.1齒輪模數的計算62.1.1各個軸和齒輪的傳遞功率72.1.2初算齒輪模數72.2傳動軸直徑的初算82.3主軸軸頸的確定93、驗算主要零件103.1齒輪模數驗算103.1.1按接觸疲勞強度驗算103.1.2.按彎曲疲勞強度驗算（防止齒根折斷）113.2傳動軸剛度驗算（III軸）123.2.1計算軸的平均直徑畫出計算簡圖123.2.2計算該軸傳遞的扭矩T

2、n123.2.3求作用在裝齒輪處B的力123.2.4求作用在裝齒輪處C的力123.2.5計算裝齒輪處的撓度133.2.6計算裝軸承處的傾角143.3軸承壽命驗算163.3.1額定壽命計算163.3.2軸承壽命的校核174 各零件的參數設定174.1中心距的確定174.2齒輪參數設計174.3確定齒寬204.4 V帶設計204.4.1確定計算功率Pca204.4.2確定帶型214.4.3確定帶輪基準直徑214.4.4確定窄V帶的基準長度和傳動中心距214.4.5驗算主動輪上的包角224.4.6計算窄V帶的根數Z224.4.7計算預緊力F0，確定帶的初拉力224.4.8計算作用在軸上的壓力Fp22

3、5、結語236、參考文獻24摘 要自從設計任務布置起，我們小組分工合作，首先查閱相關資料，咨詢老師，用時三周時間完成。在設計過程中，首先根據提供的參數，即電動機功率，轉速范圍，確定傳動系統的結構，通過資料，確定每個零件的計算轉速，再根據傳動比確定齒輪齒數，在設計中，主要是計算所設計的傳動系統的零件是否達到預定要求，是否能夠傳遞預定動力，主軸箱的計算包括摩擦離合器的校核、齒輪的校核、軸的校核、軸承的校核、鍵的校核、主軸的校核計算等，根據參考資料繪制裝配圖關鍵詞： 結構網； 轉速圖； 計算轉速； 轉速數列公比。1主要技術參數計算1.1機床的主要技術參數 電機額定功率P電=7.5kw，n電=1450

4、r/minnmin=40r/min nmax=2000r/min 18級轉速 公比=1.26 1.2變速箱總體結構方案的擬定主軸在上面，電機在下面，采用展開式布局1.3計算出各級轉速由=1.26 Nmin=28r/min z=18 查表可知N1N18分別為40r/min 50r/min 63r/min 80r/min 100r/min 125r/min 160r/min 200r/min 250r/min 315r/min 400r/min 500r/min 630r/min 800r/min 1000r/min 1250r/min 1600r/min 2000r/min 1.4繪制轉速圖根據

5、傳動機構的選擇原則，18級轉速的機構式為：18=31*33*29 故轉速圖為：1.5主軸計算轉速確定主軸的計算轉速，各個傳動軸的轉速因?yàn)閆=18，Z/3=6 所以每6個一組 即 Nj=Nminz/3-1=127r/min NjI=1450r/min NjII=1428r/min NjIII=489r/min NjIV=396r/min NjV=127r/min 1.6齒輪齒數和的選定U=1428/1450=0.98 , 選S=72.5，S=72.5*0.655/1.655=32,S=29 Ua1=1.26 Sz=80,82,83,85,86,88,90,92,93,95,96,98,99,10

6、0. Ua2=1.58 Sz=81,84,86,87,89,90,92,93,95,97,98,. Ua3=2 Sz=87,88,91,92,94,95,98 選Sz=98 Ub1=1.60 Sz=90,91,93,95,96,98,99. Ub2=1.25 Sz=91,92,93,95,97,99. Ub3=2.53 Sz=91,92,94,95,98,99. 選Sz=99 Uc1=1.96 Sz=90.92.93.95.97.98.99. Uc2=4 Sz=90.91.94.95.96.99. 選Sz=95 因此， 基本組 Sz=98 Z1=38 Z2=33 Z3=29 Z4=60 Z5=

7、65 Z6=69 第一擴大組 Sz=99 Z7=60 Z8=44 Z9=28 Z10=39 Z11=55 Z12=67 第二擴大組 Sz=95 Z13=63 Z14=19 Z15=32 Z16=76 1.7傳動比計算 Ua1=0.7936 Ua2=0.6298 Ua3=0.397 Ub1=0.6298 Ub2=0.794 Ub3=0.397Uc1=1.5876 Uc2=0.1984 Ua1=1.26 Ua2=1.5876 Ua3=2 Ub1= 1.5876 Ub2=1.26 Ub3=2 Uc1=1.5876 Uc2=41.8校核主軸轉速誤差齒輪齒數確定后，主軸的各級實際轉速即確定，它與主軸的標

8、準轉速總會產生一定的誤差，應滿足條件：（n實-n標）/n標10（-1）=2.6%結果見下表：標號計算式n實n標誤差允許值結論11450*(32/48)*(38/60)*(61/38)*(63/32)1401.37614000.0009762.60%合格21450*(32/48)*(33/65)*(61/38* (63/32)1123.46711200.0030952.60%合格31450*(32/48)*(28/70)*(61/38)*(63/32)901.0869000.001202.60%合格41450*(32/48)*(38/60)*(44/55)*(63/32)708.8257100.

9、00162.60%合格51450*(32/48)*(33/65)*(44/55)*(63/32)559.1155600.00152.60%合格61450*(32/48)*(28/70)*(44/55)*(63*32)449.054500.00212.60%合格71450*(32/48)*(38/60)*(28/71)*(63*32)354.793550.000592.60%合格81450*(32/48)*(33/65)*(28/71)*(63/32)277.962800.00732.60%合格91450*(32/48)*(28/70)*(28/71)*(63/32)222.952240.004

10、92.60%合格101450*(32/48)*(38/60)*(61/38)*(19/76)180.251800.001382.60%合格111450*(32/48)*(33/65)*(61/38)*(19/76)138.801400.00862.60%合格121450*(32/48)*(28/70)*(61/38)*(19/76)110.3941120.01432.60%合格131450*(32/48)*(38/60)*(44/55)(19/76)909002.60%合格141450*(32/48)*(33/65)*(44/55)*(19/76)70.653710.00482.60%合格15

11、1450*(32/48)*(28/70)*(44/55)*(19/76)565602.60%合格161450*(32/48)*(38/60)*(28/71)*(19/76)43.830450.0262.60%合格171450*(32/48)*(33/65)*(28/71)*(19/76)34.5635.50.02652.60%合格181450*(32/48)*(28/70)*(28/71)*(19/76)26.97280.03672.60%合格結構圖如上2、主要零件的初算和計算2.1齒輪模數的計算 確定主軸計算轉速，再根據主軸的計算轉速由轉速圖上查出各傳動軸和各齒輪的計算轉速.2.1.1各個軸

12、和齒輪的傳遞功率 Pi=P*總總由電機到該傳動件各個傳動副的效率相乘，但是不乘入該軸承的效率，計算各軸的傳遞功率（查表得皮帶=0.95輪=0.96）PI=P*皮帶=7.5*0.95=7.125kwPII=PI*輪2=7.125*0.96²=6.556kwPIII=PII*輪2=6.556*0.96²=6.051kwPIV=PIII*輪2= 6.051*0.96²=5.557kwPV=PIV*輪2=5.557*0.96²=5.139kw2.1.2初算齒輪模數mj= (mm)mj按接觸疲勞強度計算的齒輪模數i大齒輪和小齒輪的齒輪比，i1 Nd驅動電機功率（k

13、w）齒寬系數，一般為610 取=8Z1小齒輪齒數許用接觸應力nj計算齒輪的計算轉速，r/min查表可知，=1370pa(整體淬火) 帶：mj帶=1.75基本組：mj基=2.4第一擴大組：mj擴1=2.53第二擴大組：mj擴2=4按標準模數表取 m=1.75/4核算高速傳動齒輪的線速度v= 齒輪允許的線速為Vmax=10m/s核算：v=4.4745m/s<10m/s所以 合格2.2傳動軸直徑的初算 按扭轉剛度公式進行計算 d或者d,式中=0.75，d危險截面處軸的直徑，當中有鍵槽時可增大4%5%，當有兩鍵槽時可增大7%10%,花鍵軸內徑可減少7%.所以 dI=27.3mm 取 dI=30m

14、m (平鍵8*7) dII=29.7mm 取 dII=36 (存在花鍵，需要增大軸頸) 由機械設計手冊可查，花鍵的型號為8*40*36*7 dIII=27.937mm取 dIII=45mm由機械設計手冊可查，花鍵的型號為8*50*45*8dIV=34.41mm取 dIV=55mm由機械設計手冊可查，花鍵的型號為8*60*55*10 dV=42.58mm取 dV=80mm軸號NNdd花鍵軸尺寸備注17.5145027.3308*7平鍵26.7797827.9308*40*36*7花鍵36.3748934.419358*45*50*8花鍵45.9935642.58458*60*55*10花鍵55.

15、648950.580主軸平鍵2.3主軸軸頸的確定根據功率N =7.5KW，在5.5-7.5之間，查表得：主軸軸徑選75100所以取d=77.5mm3、驗算主要零件3.1齒輪模數驗算 驗算對象：主軸前一軸的最小齒輪，即第一軸按接觸強度，疲勞強度和彎曲強度檢驗。選取某軸上承受載荷的最大值的齒輪。即同材料，同模數齒輪中最小，齒寬最小的齒輪進行驗算。3.1.1按接觸疲勞強度驗算 =NKE齒輪材料彈性系數，查表可知 KE=1Kcj齒輪材料性能系數，查表可知Kcj=5.21i相嚙合最小齒輪傳動比i=76/19=4K1載荷集中系數，查表可知K1=1.04K2動載荷系數，查表可知K2= 1Ksj壽命系數，Ks

16、j =KNj*Knj*KTj*Kqj 查表可知KNj =0.68 查表可知Knj =1.0 查表可知KTj =1.33 查表可知Kqj =0.73 Ksj =0.68*1.0*1.33*0.73=0.66嚙合角影響系數，由于是費變位齒輪，故=1由表5.4-80可知，=25.54KW由公式=b/m=8由題意可知=nIV=75r/min= =4.3KW(4.07)合格3.1.2.按彎曲疲勞強度驗算（防止齒根折斷）N齒輪寬度，由公式可知=b/m=10由題意可知=375r/minKy齒形系數，非變位外嚙合直齒圓柱齒輪Ky=1 K1載荷集中系數，查表可知K1=1K2動載荷系數，由公式K2= 1Kcw材料

17、的接觸性能系數，查表可知Kcw =1.46Ksw壽命系數，Ksw =KNw*Knw*KTw*Kqw 查表可知KNw =0.80 查表可知Knw =0.95 查表可知KTw =1.33 查表可知Kqw =0.75 Ksj =0.80*0.95*1.33*0.75=0.64許用疲勞強度，查表可知=66.88KW = =4.23KW>N 合格3.2傳動軸剛度驗算（III軸）3.2.1計算軸的平均直徑畫出計算簡圖 3.2.2計算該軸傳遞的扭矩TnTn= (N*mm)Pi=6.37kw nj=375r/minTn=955*10*6.37/375 =162222.7N*mm3.2.3求作用在裝齒輪處

18、B的力切向力 PBX= = =2703.7N徑向力 PBY=0.5 PBX=1351.86N3.2.4求作用在裝齒輪處C的力切向力 PCX=1502.1N徑向力 PCY=0.5PCX=751.03N3.2.5計算裝齒輪處的撓度 I= 已知 D花鍵外徑 D=38 d花鍵內徑 d=32 z花鍵鍵數 z=8 b鍵寬 b=6求得 I=116671mm彈性模量E =2.1*105由B點產生的撓度為 XBB= =0.0475mm YBB=0.5XBB=0.02375mm XCB= =0.028mmYCB=0.5XCB=0.014mm由C點產生的撓度為XBC= =0.016mm YBC=0.5XBC=0.0

19、08mm XCC= =0.011mm YCC=0.5*XCC=0.005mm所以： XB=XBB+XBC=0.0635mm YB=YBB+YBC=0.03175mm XC=XCB+XCC=0.039 mmYC=YCB+YCC=0.019mm yB= =0.071mm yC= =0.043mm y=0.004*275=1.1yB< y yc< y合格位置坐標方向由作用在B點由作用在B點各個坐標合成撓度結論X產生的撓度X產生的撓度矢量相加BXXBB=0.0475XBC=0.016XB=0.0635yB=0.071合格YYBB=0.02375YBC=0.008YB=0.03175CXXC

20、B=0.0.028XCC=0.011XC=0.039yC=0.043合格YYCB=0.014YCC=0.005XC=0.0193.2.6計算裝軸承處的傾角 B點： XB= =0.0051mm YB=0.5XB=0.0026mm XB= =-0.0053mm YB=-0.5XB=-0.0027mmC點：XC= =0.00022mm YC=0.5XC=0.5*0.0015=0.00011mm XC= = =-0.00020mmYC=0.5XC=0.5*（-0.00099）=0.00010mm A點：XA=XB+XC=0.00073mmYA=YB+YC=0.00037mmA= =0.00082mm=

21、0.0025 A<合格D點：XD=XB+XC=-0.00073mmYD= YB+YC=-0.00037mmD= =0.00082mm=0.0025 D<合格 第III軸裝軸承處（A.D）的傾角計算位置坐標方向由作用在B點力由作用在C點力各坐標疊加合成傾角結論產生的傾角產生的傾角AXXB=0.00051XC=0.00022XA=0.00073A=0.00082合格YYB=0.00026YC=0.000011YA=0.00037DXXB=-0.00053XC=-0.0002XD=-0.00073D=0.00082YYB=-0.00027YC=-0.0001YA=-0.000733.3軸

22、承壽命驗算3.3.1額定壽命計算Ln=()T公式中 n軸承的計算轉速：nj=375r/min 壽命指數 （球軸承 =3） C額定動載荷 左軸承 C=20100N 右軸承 C=32000N P當量動載荷 P=xFr+yFa由于軸向力較小，可以忽略，因此X=1，Y=0 P=Fr根據已知條件，可繪出力矩圖如圖：由力矩平衡圖知： PAX=1889.84N PDX=3818.02Np=0.5p=944.92N, p=0.5p=1909.01NPA= =2112.9N PD= =4268.6N3.3.2軸承壽命的校核 A端 36207型軸承Ln=52104>10000 合格 D端 36206型軸承

23、Ln=25533>10000Ln取10000h 合格4 各零件的參數設定4.1中心距的確定 a基=Sz基=1.5*78=117mma擴1=Sz擴1=1.5*88=132mma擴2=Sz擴2=1.5*95=142.5mm4.2齒輪參數設計 分度圓直徑：d=mz 齒頂圓直徑：da=(z+2ha*)m 齒根圓直徑：df=(z-2ha*-2c*)mZ3 d=mz=3*30=90 da=(z+2ha*)m=(30+2*1)*3=96df=(z-2ha*-2c*)m=(30-2*1-2*0.25)*3=82.5Z4 d=mz=3*48=144 da=(z+2ha*)m=(48+2*1)*3=150d
