交通燈proteus仿真設計+程序

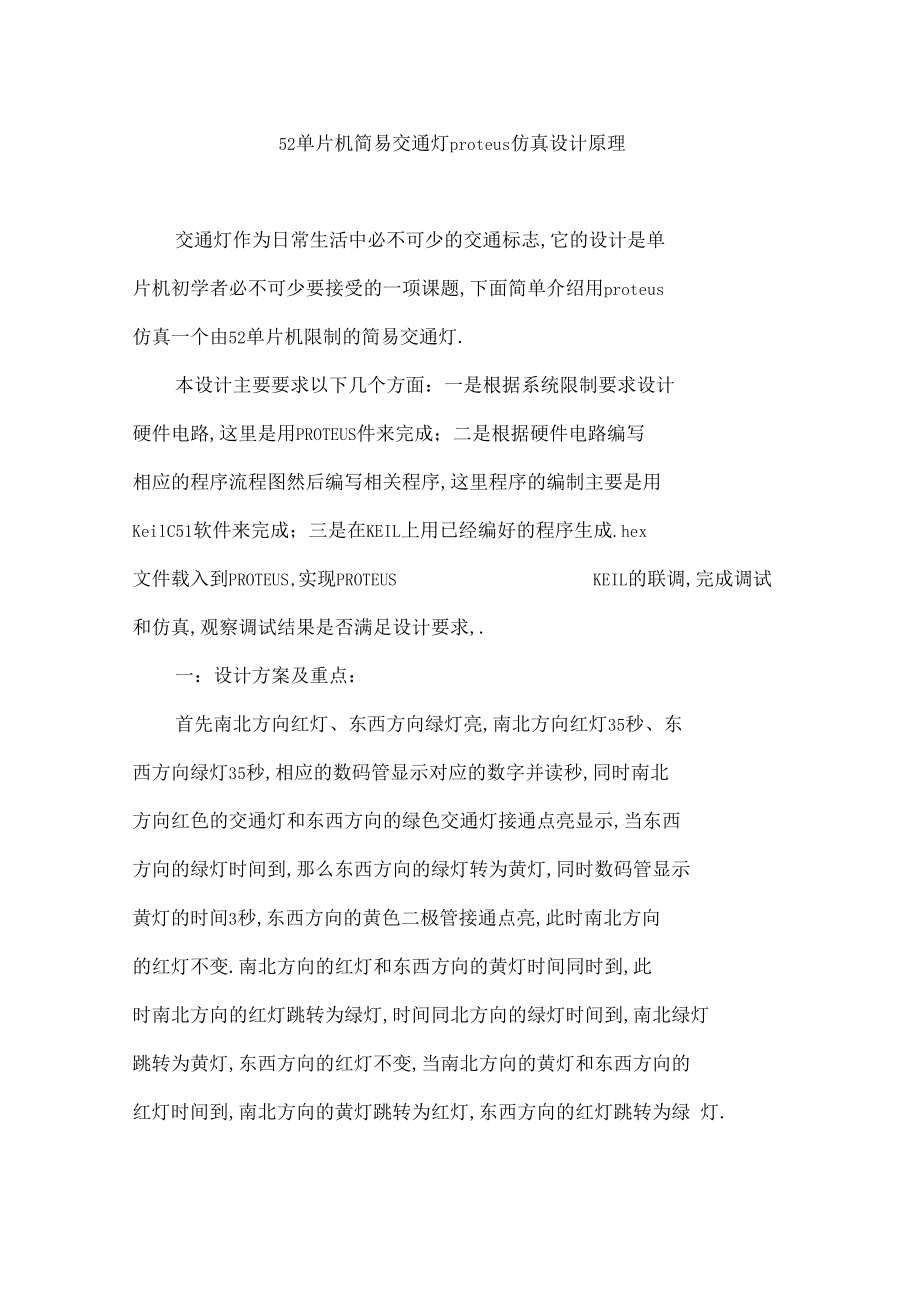

1、52單片機簡易交通燈proteus仿真設計原理交通燈作為日常生活中必不可少的交通標志,它的設計是單 片機初學者必不可少要接受的一項課題,下面簡單介紹用proteus 仿真一個由52單片機限制的簡易交通燈.本設計主要要求以下幾個方面：一是根據系統限制要求設計硬件電路,這里是用PROTEUS件來完成；二是根據硬件電路編寫相應的程序流程圖然后編寫相關程序,這里程序的編制主要是用KeilC51軟件來完成；三是在KEIL上用已經編好的程序生成.hex 文件載入到PROTEUS,實現PROTEUS KEIL的聯調,完成調試 和仿真,觀察調試結果是否滿足設計要求,.一：設計方案及重點：首先南北方向紅燈、東西

2、方向綠燈亮,南北方向紅燈35秒、東西方向綠燈35秒,相應的數碼管顯示對應的數字并讀秒,同時南北 方向紅色的交通燈和東西方向的綠色交通燈接通點亮顯示,當東西方向的綠燈時間到,那么東西方向的綠燈轉為黃燈,同時數碼管顯示 黃燈的時間3秒,東西方向的黃色二極管接通點亮,此時南北方向 的紅燈不變.南北方向的紅燈和東西方向的黃燈時間同時到,此 時南北方向的紅燈跳轉為綠燈,時間同北方向的綠燈時間到,南北綠燈 跳轉為黃燈,東西方向的紅燈不變,當南北方向的黃燈和東西方向的 紅燈時間到,南北方向的黃燈跳轉為紅燈,東西方向的紅燈跳轉為綠 燈.設計重點：1. 數碼顯示管的計時2. 數碼管限制交通燈的轉換3. 鎖存器與

3、位選器端口的選擇4. 電路連接與程序編寫二：仿真器件的介紹：1 .單片機芯片：AT89C52, AT89C52是一個低電壓,高性 能CMOS 8位單片機,AT89C52單片機在電子行業中有著廣泛 的應用.2 .數碼管：7SEG-MPX2-CC這是一個兩位數共陰極的 數碼 管,1就是左邊數碼管的陰極2就是右邊數碼管的陰 極,a,b,c,d,e,f,g,就是數碼管的段碼,dp就是數碼管的小數點3 .鎖存器與位選器：74HC573具體彳用：74HC573鎖存 器在數碼管顯示時作用確實是為了節省IO 口,單片機P0 口先 發送abcdefghp段選信號,這時使用一個74HC573各段選信號 保存住,單

4、片機P0 口再發送位選信號,此時單片機 P0 口信號 不影響被鎖存住的段選信號.,使用另一個74HC573鎖存住 位選信號. 按以上循環,顯示8位數碼管只需要10個IO 口.4 .上拉電阻：RESPACK-8作用,拉高端口電壓,穩定端 口電壓值.5 .交通燈：TRAFFIC LIGHTS三.設計原理概述：1 .設計采用52單片機系統,AT89C5*內含8k bytes的可 反復擦寫的Flash只讀程序存儲器和256 bytes的隨機存取數據 存儲器RAM,器件采用ATME公司的高密度、非易失性存儲技 術生產,兼容標準MCS-51指令系統,片內置通用8位中央處理器 和Flash存儲單元相較于51

5、芯片而言,52芯片儲存水平較強大, 易于讀取,性能明顯優于51芯片.2 .本設計采用二位八段數碼管,并用U2做位選,選擇數碼管 亮的位置,連接p2 口,U3做段選,選擇數碼管如何亮.位選器 U2與段選器U3限制數碼管的顯示,輔以程序來限制數碼管的倒 計時顯示.3 .交通燈用共陽式接法,接至單片機 P1.2-P1.4端口.低點 位輸出時,交通燈被點亮,高電位輸出時,交通燈被熄滅.同時 用程序語言來到達數碼管限制交通燈的點亮與熄滅.上拉電阻般作單鍵觸發使用時,如果電路本身沒有內接電阻, 為了使單鍵維持在不被觸發的狀態或是觸發后回到原狀態,必須 在電路外部另接一電阻.此處采用上拉電阻的作用就是為了使

6、電 路更加穩定.程序:#include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit dula=P2八6;sbit wela=P2八7;uchar code table=/對數碼管顯示的數字進行編號0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71)；uchar num=35,num1=1,num2,num3,num4=35,num5=3,shi,ge;void delay(uint);voi

7、d display(uchar,uchar);main()TMOD=0x11;/設置定時器0為工作方式1TH0=(65536-45872)/256;TL0=(65536-45872)%256;TH1=(65536-45872)/256;TL1=(65536-45872)%256;EA=1;ET0=1;ET1 = 1;TR0=1;TR1 = 1;P1=0x04;while(1)(display(shi,ge);/開總中斷/開定時器0中斷/啟動定時器0/程序在此掃描等待間斷發生/執行數碼管段位選函數void display(uchar shi,uchar ge)(P0=tableshi;/將十位作

8、為段選數據輸送dula=1;dula=0;P0=0xfe;/送位選數據 wela=1;wela=0;delay(5);P0=0xff;wela=1;wela=0;P0=tablege;輸送dula=1;dula=0;P0=0xfd;wela=1;wela=0;delay(5);P0=0xff;wela=1;wela=0;void delay(uint x)uint i,j;for(i=x;i>0;i-)for(j=110;j>0;j-);void T0_time() interrupt 1/進行消影操作/將個位作為段選數據/送位選數據/進行消影操作/延時函數/數碼管間斷TH0=(6

9、5536-45872)/256;TL0=(65536-45872)%256;num2+;if(num2=20)/ 循環20次位為一秒,在將num2置零后重記下一秒num2=0;num-;if(num=0)num=35;num1+;if(num1%2=0) num=3;/如果num1被2整除,那么輪到黃燈亮,num置成3shi=num/10;/ 程序?qū)⑹粋€(gè)位傳回ge=num%10;void T1_time() interrupt 3/ 交通燈間斷TH1=(65536-45872)/256;TL1=(65536-45872)%256;num3+;if(num3=20)/ 循環20次位為一秒,在將num3置零后重記下一秒(num3=0;num4-;if(num4=0)
