綠化用水深水井專項施工方案1

1、鉆井工程施工方案一、編制依據1、國家有關設計規范、規定等2、現場勘查及測量成果3、建設單位下發的相關文件二、工程概況威縣金水河水生態修復鉆井工程為威縣經濟產業區景觀綠化工程的重要輔助工程。因景觀綠化將于2012年7月份開始施工，為滿足綠化澆灌的用水量，建設單位委托我項目部進行綠化澆灌用水井施工。根據建設單位下發的相關文件要求，綠化澆灌用水井只在道路紅線外30米綠化帶內打井澆灌，井的橫向位置在距道路中心線50米處，打井深度為380米，井擴孔直徑為350mm，用水井出水量為50m3/h60m3/h。按建設單位要求，共需布置2口井，具體樁位為順城路南西岸100米處，五里臺橋南300米處。三、水文地質

2、條件鉆井場地地形起伏較小，場地所處地貌類型為河流沖積平原。該場地淺層地下水屬孔隙潛水，地下水受大氣降水及河水補給影響。因建設單位一直未提供詳細的地勘報告，該場地深層地下水情況無從得知，打井深度380m為建設單位提供數據，具體施工遇特殊情況需征得建設單位同意后根據實際情況進行調整。四、人員安排1、人員安排：綠化澆灌用水井施工安排現場負責人1名，技術負責人1名，鉆機操作人員8名，焊工4名，機械駕駛員6名。2、項目部專職人員要每天檢查并監督施工的進度及保證施工現場的安全問題。五、施工準備1、技術準備 （1）項目總工程師組織有關技術人員集中學習有關技術方案。 （2）逐層做好技術交底工作，讓參與施工的所

3、有人員明白設計意圖，做到心中有數。 （3）收集及整理與施工有關的技術資料。2、主要機械設備配備主要機械設備一覽表設備名稱規格型號數量用途汽車吊25t1臺安裝井管挖掘機2201臺挖泥漿池，清理泥漿三腳架1副安裝水泵鉆機上海產SPS-400型2臺鉆井柴油發電機50kw4臺提供打井及洗井電源水車8t4臺提供打井用水電焊機2臺維修鉆頭及焊接井管泥漿泵10cm4臺配合打開空壓機1m3/min2臺洗井鉆桿891副用于鉆井3、材料準備一口井主要材料一覽表材料名稱規格型號數量備注螺旋管273×8mm150m螺旋鋼管橋式濾水管165×8mm350m砂料66.8m3濾料粘土球40-60mm33

4、.6m3封井竹簽560片固定濾網尼龍羅底布100目297.5m2包裹濾管鋼板6mm0.02m2井管封底井管找中器1個將井管對中水泵由建設單位指定1臺水泵抽水鍍鋅揚水管60mm×3mm150m防水電纜線6mm2160m六、施工方案1、鉆孔 （1）項目部技術人員按建設單位的要求并結合現場實際情況，綜合考慮各管道和專業管線的埋設，確定各個澆灌用井的具體位置，并報有關單位，待確定好以后，按建設單位下發正式文件所指定位置施工。（2）鉆井用電：因現場沒有電源，每臺鉆機需配備50KW發電機一臺。（3）成井結構設計：本次開鑿井的目的，就是達到每小時50m3/h60m3/h（單井），井深380m左右。

5、鉆井孔徑為350mm，一徑到底。上部144m規格為：350mm×8mm水泥管，其中180m深度范圍采用規格為250mm×8mm的水泥管；透水管設置在含水層部位，其規格為250mm×8mm，管與管接頭采用焊接連接牢固。成井結構示意圖見附圖。（4）鉆孔采用清水鉆進，按供水管要求采用上海SPS-400型回轉鉆機，并采用先鉆后擴的方法。如上部松散層鉆進必須用泥漿時，可采用低固相水壓泥漿鉆進，沖洗介質的質量應符合國家現行的供水井管技術規范（GB50296）的有關規定。 （5）認真做好鉆孔記錄，進行簡易水文觀測。準確記錄各含水層深度、厚度、漏漿、涌水、坍塌、掉塊、縮徑等水文地

6、質現象起止深度。（6）鉆孔應保持垂直，100米、200米、300米各測孔斜一次，共四次，每百米鉆孔傾斜度不大于1度。（7）每鉆進10m或變徑處及下管前用鋼尺校正一次孔深，誤差不大于2。2、換漿鉆井達到設計深度后，用稀漿或清水壓入孔底，自下而上將原成孔時的濃漿換出孔。當井內返上泥漿與壓入的稀漿水濃度基本相同時，換漿即算完成。3、井管安裝（1）下管前需做好了一切下管準備，盡量縮短下管成井時間，并嚴格檢查濾水管的完好性。（2）井管安裝采用25t汽車吊配合，混凝土預應力加筋焊接管采用焊接連接，接頭必需焊接牢固，管底焊鋼板封堵，并安裝井管找中器，防止填料進入井管和井管偏斜，安裝好的井管上口高出地面標高0

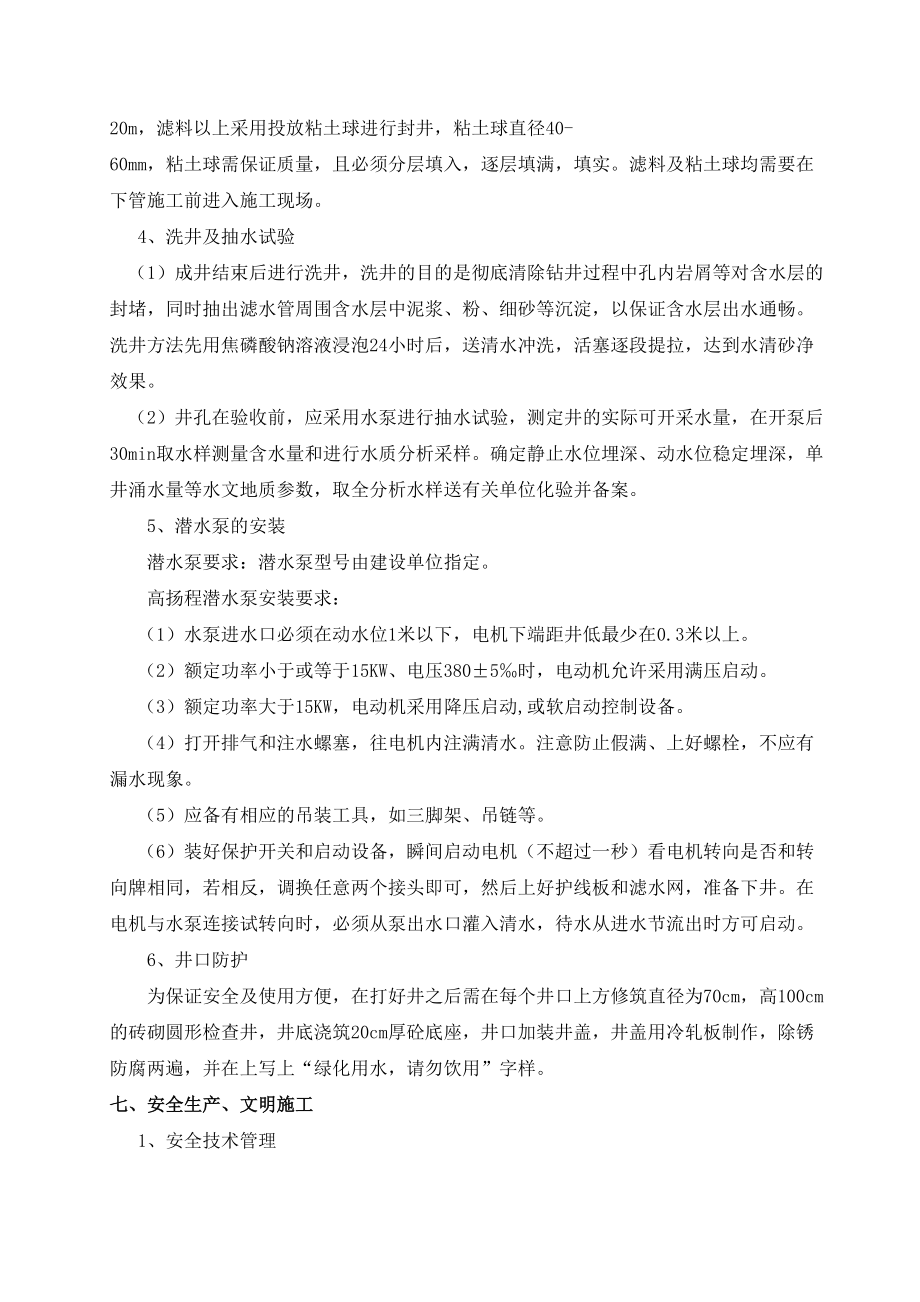

7、.5米。（3）井管安裝好后，井管與鉆孔孔壁間填筑濾料，濾料采用水洗砂礫，投放濾料時應沿井管外側連續均勻填入，填礫時根據地質技術要求和地層情況選用靜止投礫法，管外返水投礫法，抽水填礫法等工藝。填礫深度需高出最上層濾水管10-20m，濾料以上采用投放粘土球進行封井，粘土球直徑40-60mm，粘土球需保證質量，且必須分層填入，逐層填滿，填實。濾料及粘土球均需要在下管施工前進入施工現場。4、洗井及抽水試驗（1）成井結束后進行洗井，洗井的目的是徹底清除鉆井過程中孔內巖屑等對含水層的封堵，同時抽出濾水管周圍含水層中泥漿、粉、細砂等沉淀，以保證含水層出水通暢。洗井方法先用焦磷酸鈉溶液浸泡24小時后，送清水沖

8、洗，活塞逐段提拉，達到水清砂凈效果。（2）井孔在驗收前，應采用水泵進行抽水試驗，測定井的實際可開采水量，在開泵后30min取水樣測量含水量和進行水質分析采樣。確定靜止水位埋深、動水位穩定埋深，單井涌水量等水文地質參數，取全分析水樣送有關單位化驗并備案。5、潛水泵的安裝潛水泵要求：潛水泵型號由建設單位指定。高揚程潛水泵安裝要求：（1）水泵進水口必須在動水位1米以下，電機下端距井低最少在0.3米以上。（2）額定功率小于或等于15KW、電壓380±5時，電動機允許采用滿壓啟動。（3）額定功率大于15KW，電動機采用降壓啟動,或軟啟動控制設備。（4）打開排氣和注水螺塞，往電機內注滿清水。注意

9、防止假滿、上好螺栓，不應有漏水現象。（5）應備有相應的吊裝工具，如三腳架、吊鏈等。（6）裝好保護開關和啟動設備，瞬間啟動電機（不超過一秒）看電機轉向是否和轉向牌相同，若相反，調換任意兩個接頭即可，然后上好護線板和濾水網，準備下井。在電機與水泵連接試轉向時，必須從泵出水口灌入清水，待水從進水節流出時方可啟動。6、井口防護為保證安全及使用方便，在打好井之后需在每個井口上方修筑直徑為70cm，高100cm的磚砌圓形檢查井，井底澆筑20cm厚砼底座，井口加裝井蓋，井蓋用冷軋板制作，除銹防腐兩遍，并在上寫上“綠化用水，請勿飲用”字樣。七、安全生產、文明施工1、安全技術管理 （1）加強對安全生產領導，建立

10、健全各級安全機構，充分發揮安全組織作用，安全活動要有記錄。（2）機長要對鉆機工人進行經常性的安全教育，組織學習安全生產文件及安全技術知識，做到自覺遵守規章制度，杜絕違章操作，防止各類事故的發生。安全和鉆探管理人員，經常深入現場指導生產，對不安全因素和事故隱患協助鉆機及時排除，對發生的事故按“三不放過”的原則，認真總結經驗。 2、安全措施 （1）遵守地質勘探安全規程，不準隨便在不明情況下鉆孔。 （2）鉆機應配備完好的通訊器材，及時與項目部取得聯系。 （3）隨時注意天氣變化，注意當?shù)貧庀笈_預報，遇有特殊情況及時通知鉆機，以便采取相應措施。 （4）鉆孔之前應做好機臺調平，設備布置，器材堆存，塔架豎立，鉆機安放等工作。鋼絲繩應定期檢查斷頭數，若斷頭超過安全規程的有關規定，應及時更換。 （5）定期檢查鉆桿接手的老化情況，更換不合格的接手。 （6）進入現場的人員必須穿戴好勞保用品。 （7）因故停鉆，應將鉆具的提出。 （8）經常檢查提升系統，如天輪、繩卡子等，經常檢查活動工作臺防墜裝置的靈活性、可靠性，對鉆塔的連接螺栓應經常檢查其是否松動。3、文明施工管理（1）項目經理要把文明施工作為一項重要工作來抓，實行
