造紙廠污水處理方案

1、精選優質文檔-傾情為你奉上河北××××××紙業有限公司造紙廢水處理工程技術方案河北××××××有限公司2006年11月1、總論1.1概況 河北××××××紙業有限公司于2005年3月報批9.6萬噸年高強瓦楞紙建設項目，有關環保審批手續，現已建成并具備試生產條件。該項目建成生產所需原料，以50的莜麥秸桿作原料制漿，年耗麥草87000噸，50為美國進品廢瓦楞紙箱及國內回收的廢舊紙箱，進口與國內回收量約各占一半，年耗廢紙箱

2、量為60480噸。其麥草制燃起部分采用堿法半化學制漿，連續蒸煮工藝，蒸煮后的漿料經四段黑液擠壓機提取，可將其中80左右的黑液提取出來，由于目前該項目公有制漿部分紙機部分未上，所以排放的廢水主要為制漿過程產生的黑液廢水及原料麥草洗滌廢水，其中黑液廢水中的污染物濃度較高，色度較深，處理難度較大，而洗草廢水中所含的懸浮物等較高，上述兩種廢水均不能達標排放，需要進行處理。河北××××××集團按照國家要求，認真招待建設項目環境保護的有關規定，決定對生產過程中產生的廢水進行凈化處理，實現達標排放。根據河北×××

3、15;××紙業有限公司的實際廢水排放情況，河北××環?？萍加邢薰揪幹屏嗽擁?xiàng)目廢水處理技術方案。1.2設計依據建設項目環境保護設計規定；給水排水設計手冊；給水排水標準規范實施手冊；給水排水工程概預算與經濟評價手冊；造紙工業水污染物排放標準（GB 3544-2001）；河北××××××有限公司的相關資料。1.3設計原則廢水處理方案符合國家有關技術政策規定要求，處理后的水質滿足國家規定的排放標準。選用的處理工藝技術成熟、運行穩定可靠，易于運行管理。廢水處理技術方案晝節省投資，降低運行費用，以減輕企業

4、的負擔。1.4設計參數本廢水處理工程所處理的廢水為兩部分，一部分為屬于炒認部分為洗草廢水。屬于炒認液廢水來自于制漿工序，因該制漿工藝為連續堿法半化學制漿法，堿用量少，與堿法制漿工藝相比，其廢水中所含的污染物濃度較低，但根據現場觀察，其中纖維素等固形物儲量較多，可見原料流失料嚴重，為此廠方確定增設纖維回收設備，一是提高漿得率，同時可減輕后端的處理負荷。洗草廢水來自原料草的洗草工序，主要目的是為了將其所含的泥沙去除，因此該部分廢水中的主要污染物為泥沙等固形物及懸浮物，該兩部分廢水經由各自的生產工序分別排出。1.4.1設計處理規模根據×××××

5、15;有限公司提供，該項目建成投產后，每天排放制漿黑液廢水500m3/d麥草洗滌廢水1000m3/d，以此作為本設計的廢水處理站的規模。1.4.2設計水質設計進水水質根據試生產過程中排放的廢水，經幾次初步試驗分析，黑液氹為中性，但CODcr變動范圍較大，據××××××紙業有限公司提供情況分析，主要是試生產開始期間生產不穩定，波動較大，更為重要的是期間所用原料為稻草，該部分原料多有變質，相對制漿得率低，原料耗量大，進入水中的物質多，造成污染物濃度較高，在生產的現在階段將原料稻草改為麥草后，這部分原料的質量較好，制漿得率顯著提高，使得廢水

6、中所含的污染物顯著減少，經測試，屬于炒認液廢水中CODcr為1000/左右，同時洗草水中的污染物含量也有明顯降低，CODcr含量800/左右，對此，公司已明確不再利用稻草作原料，全部改為麥草，一是提高漿得率，以降低生產成本，二是相應減少了污染物的排放。經反復核對及研究，為確保真實性，使設計方案，應盡可能貼近實際。在保證廢水排放達標的前提下，以便最大可能地降低投資減少運行成本。結合上述情況，得出廢水水質如下，黑液廢水：PH-7、CODcr12000 mg/L、BOD55000 mg/L、SS4000 mg/L。洗草水：PH-7、CODcr1000 mg/L、BOD5 250 mg/L、SS170

7、0 mg/L。以上的水量及作為本設計的基本依據之一。設計出水水質該項目建成后，處理后的出水水質應滿足國家造紙工業水污染物排放（GB3544-2001）規定限值，即：PH6-9；CODcr400mg/L；BOD5100mg/L；SS100mg/L。2、處理方案2.1處理工藝的確定根據××××××紙業有限公司的生產情況，因紙機部分未上，僅有制漿部分，所排廢水全部為制漿黑液及麥草洗滌廢水，黑液壓油稀釋水量較小。同時考慮制漿工藝采用半化學制漿法，其排放黑液的污染物含量相對堿法制漿的黑液較低，基本為中性，但色度仍然較深，并含有大量小纖維及木素，

8、黑液可生化性較差，根據有關資料介紹，這種黑液不太適應厭氧處理。而麥草洗滌廢水主要不是是SS較高，帶有植物的天然色度，可溶性污染物較低。針對這些情況，擬采取分別處理與綜合處理相結合的方法。即首先將黑液廢水和洗草廢水分別采用物化方法處理到一定程度后混合，再經生化處理。物化處理的目的，首先是去除廢水中的纖維及懸浮物等固形物，以減少后段絮凝處理時的加藥量，之后根據黑液廢水及洗草廢水的性質，采用不同的絮凝劑對兩種廢水分別進行凈化。經絮凝處理后，黑液中的小纖維及木素等污染物基本得到處理，同時CODcr等污染物也將會有大幅度降低，而選草廢水經上述物化處理后，與物化處理后的黑液廢水混合，可以滿足生化進水的要求

9、。實踐證明，選用好的合適的絮凝劑處理廢水，其SS的增除率可達8595，色度去除率可達99左右，CODcr去除率可達6080。按照這種效果推斷，兩種廢水分別預處理后混合，再經生化處理系統處理，最終出水可以達標排放。好氧生物處理采用生物接觸氧化工藝，為保證處理效果，其前部增設酸化水解段，可進一步使難降解的大分子有機物降解為水分子，以提高廢水的可生化性，為生化處理創造條件，確保達標排放。此外，在物化處理的工藝方面重點突出了以廢治廢的的思想，強化物化處理，對重要的環節采用了混合凈化、分離集一體組合工藝設備，既考慮了大力減少建設投資及降低運行成本，又保證處理效果。其技術關鍵有：強化黑液廢水的物化處理，重

10、點在于確定正確的物化組合工藝及相關設備的構造、選型及運行的各項工藝參數。選擇商效的廢水處理混凝劑及設計合理的加藥裝置。本次選用的混凝劑大多考慮選用低價的物質，同時具有對污染物去除率高、脫色效果好、運行啟動快等特點。催化氧化技術。氧化技術近年來在廢水處理方面有較大的發展與開發。實踐證明該技術不但能有效的去除廢水中的污染物，還有較好的脫色與除臭作用，而且能和多項廢水處理工藝配合，特別是與生化處理配合，可收到112的效果，同時不產生二次污染。本工藝路線在采取上術三大技術后，可使廢水中的污染物得到較高的去除率，而且可降低廢水處理成本，處理后的廢水不但滿足回用于洗草用水要求，并達到國家規定排放標準。2.

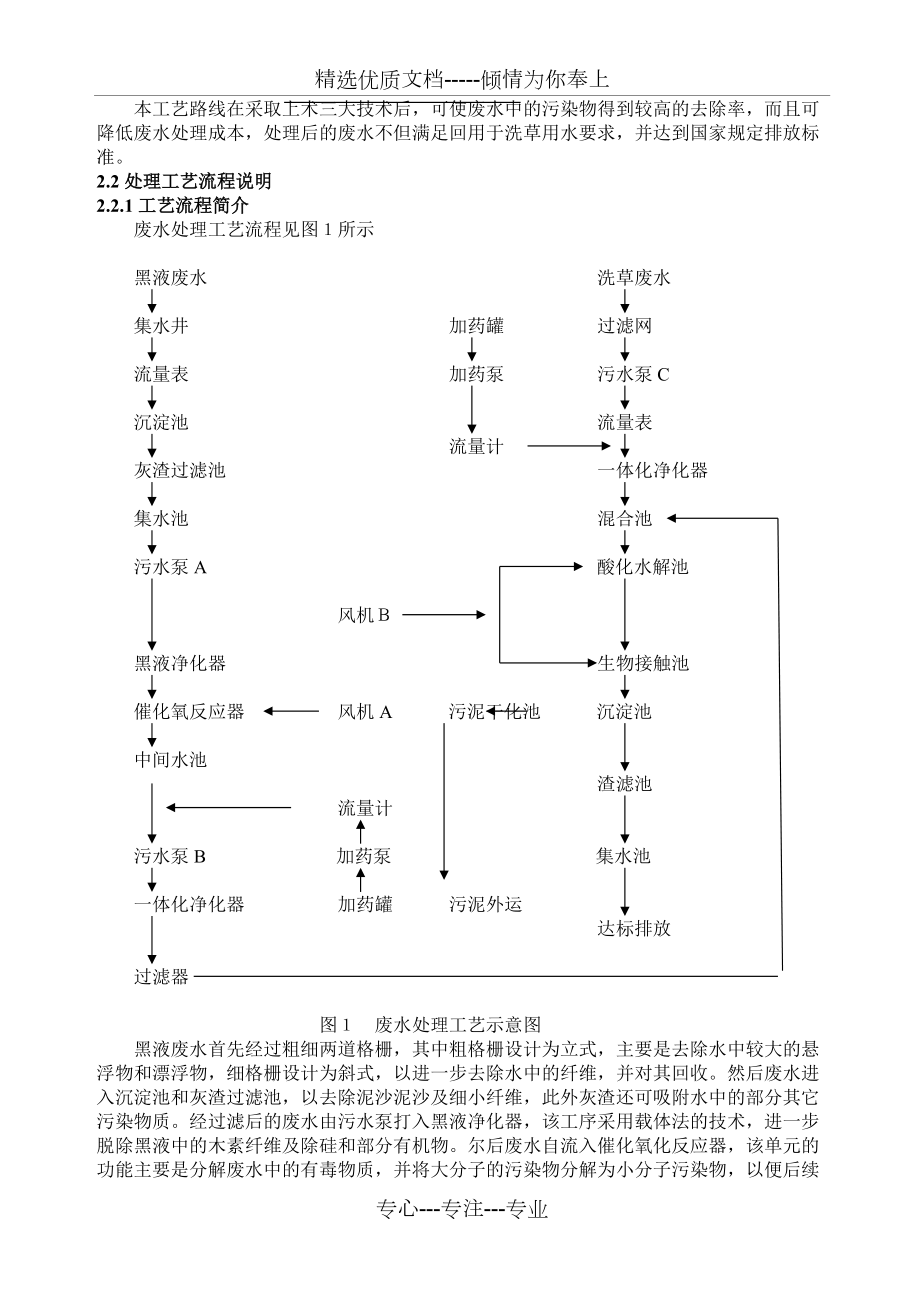

11、2處理工藝流程說明2.2.1工藝流程簡介廢水處理工藝流程見圖所示黑液廢水洗草廢水集水井加藥罐過濾網流量表加藥泵污水泵C沉淀池流量表流量計灰渣過濾池一體化凈化器集水池混合池污水泵A酸化水解池風機黑液凈化器生物接觸池催化氧反應器風機A污泥干化池沉淀池中間水池渣濾池流量計污水泵B加藥泵集水池一體化凈化器加藥罐污泥外運達標排放過濾器圖廢水處理工藝示意圖黑液廢水首先經過粗細兩道格柵，其中粗格柵設計為立式，主要是去除水中較大的懸浮物和漂浮物，細格柵設計為斜式，以進一步去除水中的纖維，并對其回收。然后廢水進入沉淀池和灰渣過濾池，以去除泥沙泥沙及細小纖維，此外灰渣還可吸附水中的部分其它污染物質。經過濾后的廢水

12、由污水泵打入黑液凈化器，該工序采用載體法的技術，進一步脫除黑液中的木素纖維及除硅和部分有機物。爾后廢水自流入催化氧化反應器，該單元的功能主要是分解廢水中的有毒物質，并將大分子的污染物分解為小分子污染物，以便后續處理。催化氧化系統出水再經泵打入一體凈化器，在此加入絮凝藥劑，廢水與藥劑在凈化器中充分反應，在絮凝劑的作用下，通過壓縮微顆粒表面雙電層、降低界面§電位、電荷中和等電化學過程，以及橋聯、網捕、吸附等物理化學過程，使廢水中的懸浮物、脫體和可絮凝的其它物質凝聚成“絮團”，在一體化凈化器中，使水與“絮團”得以分離再經過濾器進一步將小顆粒固體分離后，出水進入混合池。洗草廢水首先通過濾網濾

13、掉較大懸浮物后，經泵打入一體化凈化器，與黑液廢水的作用原理相同，在絮凝藥劑的作用下，使其廢水中的大部分污染物得以去除。上述兩種廢水經物化處理后進入混合調節池調節水質水量。自流進入酸化水解池，在此，給予適量空氣，將廢水中的大分子有機物在缺氧條件下，降解成較小分子的物質，以提高廢水的可生化性，同時可去除部分有機物。經酸化水解后，廢水進入生化池。這里采用生和接觸的方法，在給氧的情況下，細菌對廢水中的有機物進行降解，廢水得到凈化。為保證凈化效果，設計中延長了水力停留時間。經生化處理后的廢水進入沉淀分離池，以便使廢水與污泥進行分離，出水進入渣濾池，濾料為煤灰渣，在此可進一步將廢水中的圓形物過濾去除，同時

14、依靠灰渣的吸附能力，對其它污染物進行吸附。經渣濾池處理后的廢水可達標排放。物化處理過程中，沉淀及過濾出的纖維等物質可以作為造紙?jiān)侠?，或是加入煤中作為燃料燃燒處理。生化過程中分離出的污泥可打入干化池脫水分離后，將污泥外運處置。2.2.2廢水凈化效果經上述處理工藝處理的水質凈化效果見表表處理工藝預期達到的凈化效果單元名稱水量(mg/L)PHCODcrBOD5SS濃度mg/L去除率%濃度mg/L去除率%濃度mg/L去除率%黑液系統進水50071200050004000格柵出水500711400547505360010沉淀池出水50071026010427510342010灰渣過濾出水500782

15、0820363315226830黑液凈化器出水5007656620272525158730催化氧化反應器出水5007558115231615111030一體凈化器(加藥)50072511559266055550過濾出水50072134157412033340洗草水進水1000710002501700過濾網10007900102375136020一體化凈化器(加藥)10007360601663040870混合池進水15007951358457水解酸化出水15007808152862036620生物接觸氧化1500740450867018250渣濾池出水150073641077109150系統出水

16、150073647791排放標準6-94001001003、公用工程3.1給水排水給水廢水處理站正常用水主要是化驗室配藥及清潔用水，用水量按10m3/h設計。由生產供水系統供給。排水廢水處理站采取雨污分流，雨水不入污水系統，可經廠區雨水管網排放。廢水處理站的化驗廢水、清洗水等入污水處理系統處理后達標排放。3.2供配電本工程裝機總?cè)萘繛?2.4KW，常用功率為47.7KW，供電按三類電負荷設計，單回路供電，380伏四線制。配電情況見表。表工程配電情況表序號設備名稱規格型號數量(臺)總裝機容量(KW)常用功率(KW)1污水泵65YW25152.224.42.22污水泵1SG65-1252633污水

17、泵80YW65257.52157.54高壓風機FSR-125230155加藥系統2套336催化氧化系統222117污泥泵65QW2515-32638照明及化驗室639合計92.447.73.3供熱、保溫本廠的所在位置處于北方寒冷地區，污水處理站在冬季運行必須解決供熱問題，采取必要的采暖及保溫設施。污水站的設備間需要加裝暖氣設備，要求室內溫度保持在以上，以保證設備正常運行和水處理的穩定性，減少物化處理的加藥量。對室外水池部分的墻體要有相應保溫措施，水池項部架設陽光柵以達到增溫的目的。以上這些供熱保溫措施可以滿足廢水冬季運行時的基本要求，保證出水水質。3.4環境保護污水處理站本身所產生的污染主要為

18、水泵和風機設備的噪聲污染，這些設備均安裝在室內，并對風機出口均安裝消聲裝置，不會對周?chē)h(huán)境帶來影響。污水處理過程中所產生的固體廢渣主要為分離出的細小纖維、木素等，可以作為造紙?jiān)匣蚴亲鳛槿剂?，加入煤中燃燒處理。生化過程中排放的污泥經脫水后可外運處置。3.5定員污水處理站設四班三倒運行，每班1名操作員，另設1名技術員兼化驗員，2名替?zhèn)淙藛T，共計6人。設備維修、檢修等納入全廠統一安排，不另設員。4、工程投資概算根據河北省建設工程材料預算價格、河北省建筑工程預算定額、河北省建筑工程預算補充定額、河北省常用項目單位估價匯總表，并參考同類設計，本工程總投資172.02萬元，其中設備投資萬元，土建工程投資

19、19.8萬元。設備投資估算見表，土建工程投資估算見表，工程總投資見表。表主要設備價格估算一覽表序號設備名稱規格型號數量單價(萬元)總價(萬元)備注1格柵、濾網3個1.02污水泵65YW25152.22臺0.390.783污水泵1SG65-1252臺0.350.74污水泵80YW65257.52臺0.721.445黑液凈化器2臺16.232.46黑液一體化反應器2臺7.5157催化氧化反應器2臺11228洗草水一體化反應器2臺13269高壓風機FSR-1252臺5.010.0含消聲器、過濾器續表序號設備名稱規格型號數量單價(萬元)總價(萬元)備注10高級氧化系統風機FSR-1002臺3.857.

20、711污水流量計2個0.350.712加藥計量?jī)x2個0.050.113加藥罐2個0.81.614加藥泵2臺0.060.1215污泥泵65QW2515-32臺0.220.4416生化池填料1260m30.011214.1117填料架280 m20.00752.118曝氣管480米0.0031.4419曝氣支管90米0.0121.08水下部分20曝氣配件0.500.50卡箍、接頭等21沉淀池填料75 m20.053.7522支架75 m20.00750.5623管道閥門424電氣儀表1.725合計149.22表土建投資估算一覽表序號設備名稱規格型號數量結構總價(萬元)備注1格柵井2個磚混0.32灰

21、渣過濾池5個9.0日前廠內已建兩座2400m水池,該部分設施全部利用此兩座水池改造3沉淀分離池3個4酸化水解池1個5調節、集水池、儲水池各1個6生化接觸池2個7污泥干化池3個8設備基礎2.09綜合廠房170 m2磚混8.510合計19.8表廢水處理工程總投資估算表項 目?jī)?nèi) 容總價(萬元)直接工程費設備投資149.22土建投資19.8間接工程費設計費、調試費、安裝3.0合計172.025、關于土建工程及改造土建改造工程，主要是生化系統的生化處理池、酸化水解池及廢水處理所需的沉淀池及過濾池等。詳細見設計圖及要求。關于廠房，現已建好，南北寬（內寬）9.5米，東西第27米，高度約7.5米，可以滿足所需

22、要求。設備基礎部分，全部位于廠房?jī)?nèi)，可根據廠房?jī)?nèi)設備總體布局及設備大小，提供具體的基礎技術資料、圖紙。考慮到生化冬季運行的溫度要求，生化池及與生化處理相關的室外水池，必須有保溫措施，主要從兩方面考慮：一是對外池壁的保溫，即采取外壁增設保溫貼面材料，然后填土埋設。二是在生化池及水解酸化池頂部，采用透光的陽光柵。此外應考慮盡可能地提高系統進水溫度，在有條件情況下，將一些高溫廢蒸汽或熱水直接加入生化系統。這些措施可以提高生化的處理效果，保證出水水質。6、經濟效益分析6.1環境效益分析廢水處理工程建成后，日處理黑液500m3/d，洗草水1000m3/d，處理后排水的CODcr、BOD5、SS分別為364mg/L、77mg/L、91mg/L，全部滿足造紙工業水污染物排放標準（GB35442001）中的標準值要求。每日可削減污染物量CODcr、BOD5、SS分別為6450kg/d、2634kg/d、3564kg/d。環境效益顯著。6.2經濟損益分析6.2.1廢水處理運行費用廢水處理運行費用主要包括電費、藥劑費、人工費。費用計算基準：年生產日300天；電價按0.50元/kwh；人員工資按600元/月；藥劑加入量0.08，藥劑價格1000元/。電費常用功率 ×24×300×0.547.7×24×300
