粘接技術(shù)在建筑安裝工程中的應(yīng)用

1、粘接技術(shù)在建筑安裝工程中的應(yīng)用粘接技術(shù)是指將修補(bǔ)劑、密封劑、粘接劑等涂敷于工件表面，以實(shí)現(xiàn)工件的連接、密封、耐磨損、耐侵蝕、耐壓等多種工藝要求的技術(shù)。與焊接、鉀接、熱噴涂等工藝相較，有施工方便、設(shè)備簡(jiǎn)單、應(yīng)力集中小、平安節(jié)能、易于異種材料的連接等優(yōu)勢(shì)。本文通過(guò)兩個(gè)實(shí)例介紹粘接技術(shù)在建筑安裝工程中的應(yīng)用。一、設(shè)備地腳螺栓的粘接安裝工藝基礎(chǔ)澆注，預(yù)留地腳螺栓孔，然后一次灌漿，等混凝土干固后再緊固設(shè)備地腳螺栓，經(jīng)找正找平后進(jìn)行二次灌漿是現(xiàn)今設(shè)備安裝工程中最多見(jiàn)工序。在一些非大型振動(dòng)設(shè)備的施工中，采納以上傳統(tǒng)方式往往會(huì)帶來(lái)很多問(wèn)題，如：施工周期長(zhǎng)，在冬季、雨季施工，混凝土很難凝固；或因設(shè)計(jì)或土建施工的

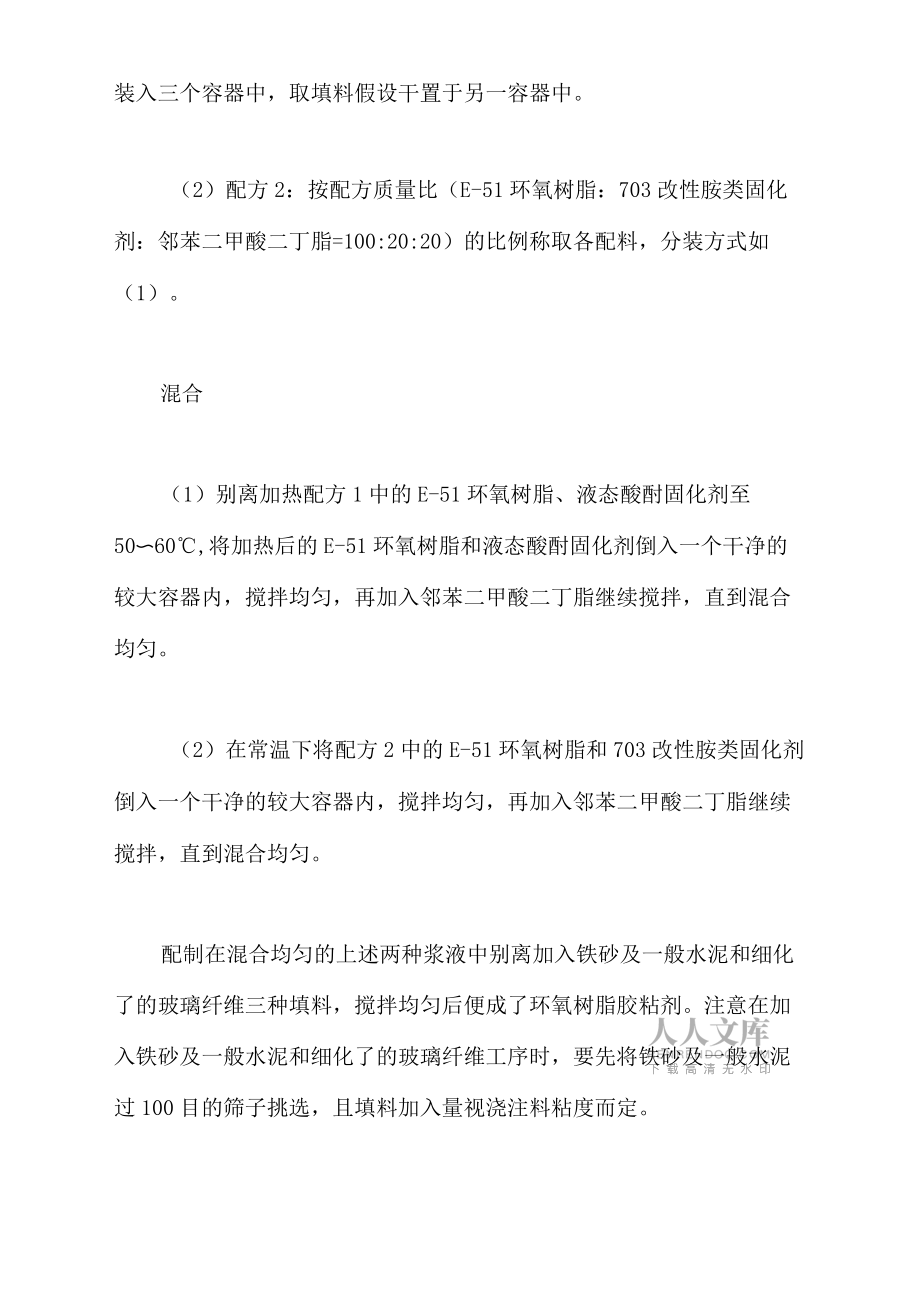

2、阻礙需臨時(shí)變更基礎(chǔ)地腳螺栓孔位置時(shí)，就會(huì)有更多的麻煩。用于地腳螺栓的粘接施工工藝如下：膠粘劑配制配方（1）配方1：按配方質(zhì)量比（E-51環(huán)氧樹(shù)脂：液態(tài)酸酎固化劑：增塑劑鄰苯二甲酸二丁脂二100：60：20）的比例稱取各配料，并別離裝入三個(gè)容器中，取填料假設(shè)干置于另一容器中。（2）配方2：按配方質(zhì)量比（E-51環(huán)氧樹(shù)脂：703改性胺類固化劑：鄰苯二甲酸二丁脂=100:20:20）的比例稱取各配料，分裝方式如（1）。混合（1）別離加熱配方1中的E-51環(huán)氧樹(shù)脂、液態(tài)酸酎固化劑至5060,將加熱后的E-51環(huán)氧樹(shù)脂和液態(tài)酸酎固化劑倒入一個(gè)干凈的較大容器內(nèi)，攪拌均勻，再加入鄰苯二甲酸二丁脂繼續(xù)攪拌，直

3、到混合均勻。（2）在常溫下將配方2中的E-51環(huán)氧樹(shù)脂和703改性胺類固化劑倒入一個(gè)干凈的較大容器內(nèi)，攪拌均勻，再加入鄰苯二甲酸二丁脂繼續(xù)攪拌，直到混合均勻。配制在混合均勻的上述兩種漿液中別離加入鐵砂及一般水泥和細(xì)化了的玻璃纖維三種填料，攪拌均勻后便成了環(huán)氧樹(shù)脂膠粘劑。注意在加入鐵砂及一般水泥和細(xì)化了的玻璃纖維工序時(shí)，要先將鐵砂及一般水泥過(guò)100目的篩子挑選，且填料加入量視澆注料粘度而定。膠粘劑對(duì)混凝土性能的阻礙膠粘劑對(duì)混凝土的粘接實(shí)質(zhì)上是膠粘劑分子對(duì)被粘接混凝土表面層發(fā)生反映且滲入到混凝土內(nèi)部間隙，形成機(jī)械及化合粘接結(jié)構(gòu)的現(xiàn)象。此粘接結(jié)構(gòu)能較大地改善混凝土的力學(xué)性能，見(jiàn)表1.應(yīng)用實(shí)例某汽車(chē)發(fā)

4、動(dòng)機(jī)廠的步進(jìn)式總裝配線裝配輸送機(jī)地腳螺栓孔因土建施工問(wèn)題，位置全數(shù)錯(cuò)誤，需返工。返工工期估量要15天到20天。為了搶施工工期,確信譽(yù)膠粘劑粘接地腳螺栓的施工方式。粘接結(jié)構(gòu)粘接結(jié)構(gòu)見(jiàn)圖1.其技術(shù)參數(shù)如下：地腳螺栓規(guī)格：M20；材料：鋼Q235；施工溫度:2530；地腳螺栓埋入深度：H為8090mm；地腳螺栓埋入部份粗糙度Ra=Um；地基混凝土標(biāo)號(hào)：C25；墊鐵規(guī)格：50mmX75mm,可調(diào)整范圍：1030mm.施工工藝我正按設(shè)計(jì)要求在地腳螺栓中心位置放線，打孔徑28,深100mm的孔，將孔內(nèi)外的灰砂用緊縮空氣吹掃干凈。安裝設(shè)備后，初步找正,使設(shè)備底座地腳螺栓對(duì)準(zhǔn)已打好的孔。地腳螺栓表而處置用砂紙

5、打磨，丙酮清洗，100烤箱烘烤等方式處置地腳螺栓表而，待用。膠粘按配方2調(diào)配好膠粘劑，向地基孔內(nèi)灌注適量的膠粘劑后，馬上放入己戴好螺帽的地腳螺栓。注意校準(zhǔn)地腳螺栓，要求垂直且大體在設(shè)備底座地腳螺栓孔中心處。掃尾常溫固化8h后，緊固地腳螺栓，精準(zhǔn)找正找平后二次灌漿,終止施工。注意事項(xiàng)及成效被粘接物表面受污染，例如油和水，能使粘接力嚴(yán)峻下降。油的表面張力低于膠粘劑的表面張力，故油層比膠粘劑更易濕潤(rùn)被粘接物表面，并生成一個(gè)不易清除的弱界而層吸附層，它降低了膠粘劑對(duì)被粘接物表面的親和力。水的阻礙更大。因此，必需清除被粘接物表面的油和水。利用此方式使總安裝工期提早20d,節(jié)約施工費(fèi)萬(wàn)元。一年后，經(jīng)回訪，

6、該地腳螺栓狀態(tài)良好。二、低壓煤氣管道的帶壓修復(fù)某化工廠煤氣緊縮機(jī)出氣管因煤氣中一些侵蝕性物質(zhì)如H2S、XH3等的作用，發(fā)生穿孔，煤氣泄漏嚴(yán)峻。由于該管道壁侵蝕較嚴(yán)峻，不便于在外補(bǔ)焊，決定帶壓進(jìn)行補(bǔ)漏修復(fù)。粘接預(yù)備中國(guó)樹(shù)脂在線裁剪不銹鋼板制作補(bǔ)丁，不銹鋼板材質(zhì)為0Crl8Ni9Ti,規(guī)格200mmX200mmX8mm.鋼板壓弧與煤氣管外弧相配合。另在板上開(kāi)10小孔,攻皿2螺紋。將弧板內(nèi)而打磨至毛面。預(yù)備好防毒面具及鼓風(fēng)機(jī)等，現(xiàn)場(chǎng)嚴(yán)禁煙火。先用鼓風(fēng)機(jī)吹走泄漏煤氣，然后用與孔形狀大小相當(dāng)?shù)你U釘鍥入孔內(nèi)，臨時(shí)緩和泄漏。表而處置用銅質(zhì)鏟刀鏟除泄露孔周?chē)姆栏瘜印P層、漆層，用毛刷蘸取體積百分?jǐn)?shù)為10%20%的鹽酸溶液，涂刷管道表面，然后用水沖洗干凈。再用質(zhì)量百分?jǐn)?shù)5%10%的碳酸納溶液中和清洗后，再用水清洗，等干后將粘接部件用丙酮清洗。粘接處置將兩組分的TS811高強(qiáng)度結(jié)構(gòu)膠按質(zhì)量比4：1調(diào)配均勻后，均勻地涂于不銹鋼補(bǔ)丁上。而螺孔位
