野外編錄人員學習資料

1、記錄員培訓教材中國化學工程南京巖土工程公司技術質量部編前 言 近年來勘察市場的競爭從初期的價格競爭到目前價格、質量競爭，市場對企業的要求越來越高，這就需要企業有一批高素質的員工做保證，只有高素質的作業層才會有高質量的技術資料。鉆探記錄員專業素質的高低直接決定了第一手資料的準確性與可靠性，在為公司的發展培養一批專業技術過硬的技術工人的思想指導下，我們特意編寫了本教材，旨在用最簡潔的方式，使我公司記錄員的專業技術水平在短期內有一定程度的提高，使公司記錄員上崗資格化，野外記錄格式規范化，減少技術人員在后續的資料整理過程中的盲目性。 本教材共分九章，簡要地介紹了巖土的成因類型，各類土的一般特性和肉眼觀

2、測特征，野外記錄所要描述的內容以及鉆探、取土及孔內原位測試的一般要求。 學習結束，要求各記錄員掌握一般粘性土、粉土、砂土、碎石類土及軟土的野外基本鑒定方法，選擇合理鉆具，正確進行原狀樣的采集和鉆孔內原位測試，并進行準確記錄。了解三類巖石的基本特征掌握巖石采取率、RQD的計算方法、地下水位的觀測和水樣的采集，基本掌握特殊土的特征和描述內容，了解其鉆探、取樣方法等。第一章 粘性土粘性土分為粉質粘土和粘土 一、粉質粘土定義：塑性指數大于10且小于或等于17的土應定名為粉質粘土，肉眼觀察，細土中有砂粒，干時不堅硬，用錘可打成細土粒，濕時有塑性有粘結力，能搓成0.5-2mm的土條，長度較小，用手搓、捻感

3、覺有少量細顆粒，稍有粘滯感覺。二、粘土定義：塑性指數大于17的土定為粘土，肉眼觀察較細膩，一般無砂粒，干時很堅硬，用錘可打成碎塊，濕時塑性粘性大，土團壓成餅時，邊部不裂，能搓成=0.5mm的土條，長度不少于手掌，用手搓捻有滑潤感覺，當水分較大時，極為粘手，感覺不到有顆粒存在。三、描述內容：顏色、狀態、包含物、光澤反應、搖震反應、結構及層理特征1、顏色：主色在后，次色在前。2、狀態： 堅硬：干而堅硬，很難掰成塊。 硬塑：用力捏先裂成塊后顯柔性，手捏感覺干，不易變形，手按無指印。 可塑：手捏似橡皮有柔性，手按有指印。 軟塑：手捏很軟，易變形，土塊掰時似橡皮，用力不大就能按成坑。 流塑：土柱不能直立

4、，自行變形。3、包含物：貝殼、鐵錳結核、高嶺土姜結石等。4、光澤反應：用取土力切開土塊，視其光滑程度分為 切面粗造為無光澤。 切面略粗造（稍光滑）為稍有光澤。 切面光滑為有光澤。5、搖震反應：試驗對應將軟塑流動的小土塊或土球，放在手掌中反復搖晃，并以另一手掌振擊此手掌，土中自由水將滲出，球面呈現光澤。用手指捏土球，放松后水又被吸入，光澤消失，根據土球滲水和吸水反應快慢可區分為： 立即滲水及吸水者為反應迅速。 滲水及吸水中等者為反應中等。 滲水和吸水慢及不滲，不吸者為反應慢或無反應。4、韌性試驗：將含水率略在于塑性的土塊在手中揉捏均勻，然后在手掌中搓成直徑3mm的土條，再揉成土團，根據再次搓條的

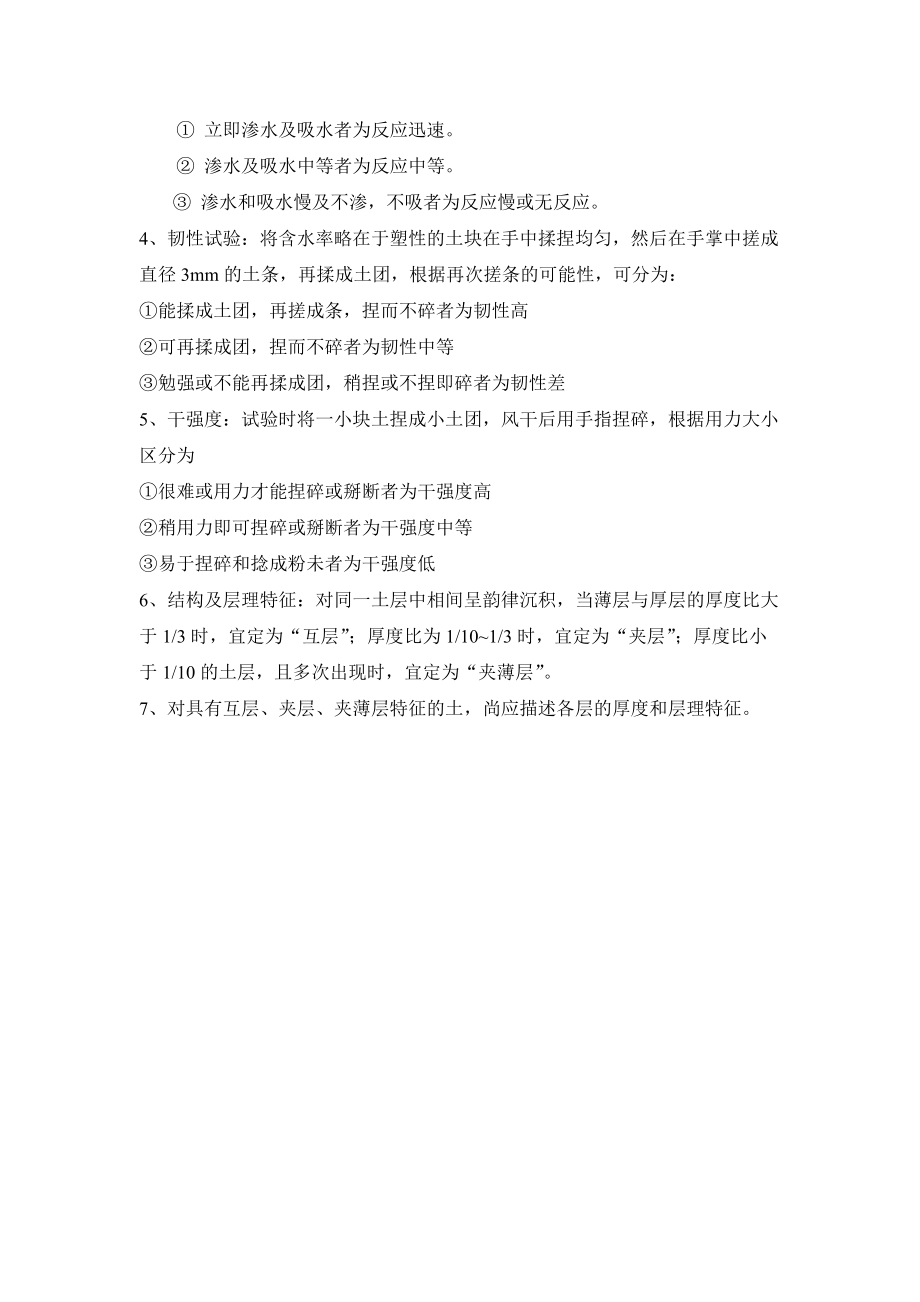

5、可能性，可分為：能揉成土團，再搓成條，捏而不碎者為韌性高可再揉成團，捏而不碎者為韌性中等勉強或不能再揉成團，稍捏或不捏即碎者為韌性差5、干強度：試驗時將一小塊土捏成小土團，風干后用手指捏碎，根據用力大小區分為很難或用力才能捏碎或掰斷者為干強度高稍用力即可捏碎或掰斷者為干強度中等易于捏碎和捻成粉未者為干強度低6、結構及層理特征：對同一土層中相間呈韻律沉積，當薄層與厚層的厚度比大于1/3時，宜定為“互層”；厚度比為1/101/3時，宜定為“夾層”；厚度比小于1/10的土層，且多次出現時，宜定為“夾薄層”。7、對具有互層、夾層、夾薄層特征的土，尚應描述各層的厚度和層理特征。第二章 粉 土 一、定義：

6、粒徑大于0.075mm的顆粒質量不超過總質量的50%，且塑性指數等于或小于10的土應定名為粉土。肉眼觀察絕大部分是粉粒，砂粒少，干時土塊結合不夠堅固，微力即散成粉末，濕時有流動性，土球經振動可成餅狀，在手中可捏成團，能搓成3mm的短土條。用手搓捻無粘滯感覺，較粗糙，大部分是粉末。二、描述內容：顏色、包含物、濕度、光澤反應、搖震反應、層理特征1、顏色：主色在后，次色在前。2、包含物：云母、貝殼、石英、氧化鐵浸染條紋（帶）、高嶺土條紋（團塊）等。3、濕度：分稍濕、濕、很濕。 稍濕：土擾動后不易握成團，一搖即散。 濕：土擾動后能握成團，搖動時土表面稍出水，手中有濕印，用手捏水即吸回。 很濕：水位以下

7、，用手搖動時有水流出，土體塌流成扁圓形。4、層理特征：層厚及夾層情況,對同一土層中相間呈韻律沉積，當薄層與厚層的厚度比大于1/3時，宜定為“互層”；厚度比為1/101/3時，宜定為“夾層”；厚度比小于1/10的土層，且多次出現時，宜定為“夾薄層”。第三章 砂 土一、定義：粒徑大于2mm的顆粒質量不超過總質量的50%，粒徑大于0.075mm的顆粒質量超過總質量50%的土、應定名為砂土，肉眼觀察絕大部分是砂粒，干時松散，濕時無塑性，搓不成條，用水搓捻時感覺砂粒，無滑潤感覺。二、描述內容：砂土應描述顏色、礦物組成、顆粒級配、顆粒形狀、粘粒含量、濕度、密實度等、層理特征。1、顏色：主要顏色在后，次要顏

8、色在前，如黃褐、青灰等。2、礦物組成：砂土主要礦物組成：石英、云母、長石等。3、顆粒級配： 礫砂：粒徑大于2mm的顆粒質量占總質量25%-50%； 粗砂：粒徑大于0.5mm的顆粒質量超過總質量的50%； 中砂：粒徑大于0.25mm的顆粒質量超過總質量的50%； 細砂：粒徑大于0.075mm的顆粒質量超過總質量的85%； 粉砂：粒徑大于0.075mm的顆粒質量超過總質量的50%。4、顆粒形狀：描述顆粒的磨圓度。5、粘粒含量：所含粘性土占總質量的百分比。6、濕度：稍濕、很濕、飽和 稍濕：呈松散狀，用手握時感到濕、涼，放在紙上不會浸濕，加水時吸收很快。 很濕：可以勉強握成團，放在手上有濕感、水印，放

9、在紙上浸濕很快，加水時吸收很慢。 飽和：鉆頭上有水，放在手掌上水自由滲出。7、密實度：砂土的密實度應根據標準貫入試驗錘擊數實測值N劃分為密實、中密、稍密和松散，并應符合下表的規定。標準貫入錘擊數N密 實 度標準貫入錘擊數N密實度N1010<N15松 散稍 密15<N30N>30中 密密 實第四章 碎石土 一、定義：粒徑大于2mm的顆粒質量超過總質量50%的土，應定名為碎石土，并按下表進一步分類；碎 石 土 分 類土的名稱顆 粒 形 狀顆 粒 級 配漂 石圓形及亞圓形為主粒徑大于200mm的顆粒質量超過總質量50%塊 石棱角形為主卵 石圓形及亞圓形為主粒徑大于20mm的顆粒質量

10、超過總質量50%碎 石棱角形為主圓 礫圓形及亞圓形為主粒徑大于2mm顆粒質量超過總質量50%角 礫棱角形為主 二、描述內容：顆粒級配、顆粒形狀、顆粒排列、母巖成分、風化程度、充填物性質和充填程度、密實性、層理特征。 1、顆粒級配：不同粒徑碎石占總質量的百分比 漂石、塊石、粒徑大于200mm超過總質量的50%； 卵石、碎石、粒徑大于20mm小于200mm超過總質量的50%； 圓礫、角礫、粒徑大于2mm小于20mm超過總質量的50%。2、顆粒形狀 塊石、碎石、角礫：以棱角形為主。 漂石、卵石、圓礫：以圓形及亞圓形為主。3、顆粒排列：顆粒間排列、接觸方式。4、母巖成分： 巖漿巖：代表性巖石 玄武巖

11、花崗巖、流紋巖、輝綠巖等；沉積巖：代表巖石 泥巖、砂巖、頁巖、灰?guī)r、礫巖等；變質巖：代表巖石 千枚巖、板巖、片麻巖等。5、風化程度： 未風化：巖質新鮮，偶見風化痕跡； 微風化：結構基本未變，僅節理面有渲染或略有變色，有少量風化裂隙，用手錘不易擊碎； 中等風化：結構部分破壞，沿節里有次生礦物，風化裂隙發育，巖體被切割成巖塊，用鎬難挖，用手錘易擊碎，巖芯鉆方可鉆進； 強風化：結構大部分破壞，礦物成分顯著變化，風化裂隙很發育，巖體破碎，用鎬可挖，手可折斷，干鉆不易鉆進； 殘積土：組織結構全部破壞，已風化成土狀，鍬鎬易挖掘，干鉆易鉆進，具可塑性。6、充填物性質和充填程度：當充填物為粘性土、粉土、砂土充

12、填應按充填物性質分別描述顏色、狀態、密實度、濕度等。7、密實性 按N63.5分類；重型動力觸探錘擊數N63.5密實度重型動力觸探錘擊數N63.5密實度N63.55松散10<N63.520中密5<N63.510稍密N63.5>20密實 按N120分類超重型動力觸探錘擊數N120密實度超重型動力觸探錘擊數N63.5密實度N1203松散11<N12014密實3<N1206稍密N120>14很密6<N12011中密 目測法：密實性骨架顆粒含量和排列可 挖 性可 鉆 性松 散 骨架顆粒質量小于總質量的60%，排列混亂，大部分不接觸。 鍬可以挖掘，井壁易坍塌，從井

13、壁取出大顆粒后，立即塌落。 鉆進較易，鉆桿稍有跳動，孔壁易坍塌。中 密 骨架顆粒質量等于總質量的60%70%，呈交錯排列，大部分接觸。 鍬鎬可挖掘，井壁有掉塊現象，從井壁取出大顆粒處，能保持凹面形狀。 鉆進較困難，鉆桿、吊錘跳動不劇烈，孔壁有坍塌現象。密 實 骨架顆粒質量大于總質量的70%，呈交錯排列，連續接觸。 鍬稿挖掘困難，用撬棍方能松動，井壁較穩定。 鉆進困難，鉆桿、吊錘跳動劇烈，孔壁較穩定。第五章 特殊土特殊土：濕陷土、紅粘土、軟土、混合土、填土、多年凍土、膨脹巖土、鹽漬巖土、風化巖和殘積土、污染土一、軟土：包括淤泥、淤泥質土、泥炭、泥炭質土對以上土除一般描述外尚需進行嗅味、動植物腐化

14、程度等的描述1、淤泥或淤泥質土，肉眼鑒別特征：深灰色、灰色，有光澤，味臭，除腐植質外尚含少量未完全分解的動植物體，浸水后水面出現氣泡，干燥后體積收縮。2、泥炭質土：深灰或黑色，有腥臭味，能看到未完全分解的植物結構，浸水體脹，易崩解，有植物殘渣浮于水中，干縮現象明顯。3、泥炭：除有泥炭質土的特征外，結構松散，土質很輕，暗無光澤，干縮現象極為明顯。二、填土，除一般描述外尚應描述物質成分，堆積年代、密實度和厚度的均勻程度等。三、巖石，巖石應描述顏色，主要礦物、結構、構造和風化程度，對沉積巖尚應描述礦物結晶大小形狀、膠結物和膠結程度，對巖漿巖和變質巖尚應描述礦物結晶大小和結晶程度，對巖體的描述尚應包括

15、結構面、結構體特征和巖層厚度。第六章 鉆探要求一、鉆孔規格：1、鉆孔口徑應根據鉆探目的和鉆進工藝確定。采取原狀土樣的鉆孔，口徑不得小于91mm，僅需鑒別地層的鉆孔，口徑不宜小于36mm；在濕陷性黃土中，鉆孔口徑不宜小于150mm。2、深度超過100mm的鉆孔以及有特殊要求的鉆孔包括定向鉆進、跨孔法測量波速，應測斜、防斜，保持鉆孔的垂直度或預計的傾斜度與傾斜方向。對垂直孔，每50m測量一次垂直度，每深100m允許偏差為±2°。對斜孔，每25m測量一次傾斜角和方位角，允許偏差應根據勘探設計要求確定。鉆孔斜度及方位偏差超過規定時，應及時采取糾斜措施。二、鉆進與護壁1、鉆進方法應符

16、合下列要求： 對要求鑒別地層和取樣的鉆孔，均應用回轉方式鉆進，取得巖土樣品。遇到卵石、漂石、碎石、塊石等類地層不適用于回轉鉆進時，可改用振動回轉方式鉆進。 在地下水位以上的土層中應進行干鉆，不得使用沖洗液，不得向孔內注水，但可采用能隔離沖洗液的二重或三重管鉆進取樣。 鉆進巖層宜采用金剛石鉆頭。對軟質巖石及風化破碎巖石應采用雙層巖芯管鉆頭鉆進。需要測定巖石質量指標RQD時應采用外徑75mm的雙層巖芯管鉆頭。 在濕陷性黃土中應采用螺旋鉆頭鉆進，亦可采用薄壁鉆頭錘擊鉆進。操作應符合“分段鉆進、逐次縮減、堅持清孔”的原則。2、 對可能坍塌的地層應采取鉆孔護壁措施。在淺部填土及其它松散土層中可采用套管護

17、壁。在地下水位以下的飽和軟粘性土層、粉土層和砂層中宜采用泥漿護壁。在破碎巖層中可視需要采用優質泥漿、水泥漿或化學漿液護壁。沖洗液漏失嚴重時，應采取充值、封閉等堵漏措施。3、鉆進中應保持孔內水頭壓力等于或稍大于孔周地下水壓，提鉆時應能通過鉆頭向孔底通氣通水，防止孔底土層由于負壓、管涌而受到擾動破壞。4、在踏勘調查、基坑檢驗等工作中可采用小口徑螺旋鉆、小口徑勺鉆、洛陽鏟等簡易鉆探工具進行淺層土的勘探。三、采取鑒別土樣及巖芯1、在土層中采用螺旋鉆頭進時，應分回次提取擾動土樣?；卮芜M尺不宜超過1.0m，在主要持力層中或重點研究部位，回次進尺不宜超過0.5m，并應滿足鑒別厚度小至20cm的薄層的要求。2

18、、在水下粉土、砂土層中鉆進，當土樣不易帶上地面時，可用對分式取樣或標準貫入器間斷取樣，其間距不得大于1.0m。取樣段之間則用無巖芯鉆進方式通過，亦可采用無泵反循環方式用單層巖芯管回轉鉆進并連續取芯。3、在巖層中鉆進時，回次進尺不得超過巖芯管長度，在軟質巖層中不得超過2.0m。巖芯采取率應逐次計算。完整巖層巖芯采取率不宜小于80%；破碎巖層的巖芯采取率不宜小于65%。對需要重點研究的破碎帶、滑動帶，尚應根據工程要求提高取芯率，必要時尚應進行定向連續取芯。4、鉆進過程中各項深度數據均應丈量獲取，累計量測允許誤差為±5cm。四、地下水觀測1、鉆進中遇到地下水時，應停鉆量測初見水位。為測得單

19、個含水層的靜止水位，對砂類土停鉆時間不少于30min；對粉土不少于1h；對粘性土層不少于24h。并應在全部鉆孔結束后，同一天內量測各孔的靜止水位。水位量測可使用測水鐘或電測水位計。水位允許誤差為±1.0cm。2、鉆孔深度范圍內有兩個以上含水量，且鉆探任務書要求分層量測水位時，在鉆穿第一含水層并進行靜止水位觀測之后，應采用套管隔水，抽干孔內存水，變徑鉆進，再對下一含水層進行水位觀測。3、因采用泥漿護壁影響地下水位觀測時，可在場地范圍內另外布置若干專用的地下水位觀測孔，這些鉆孔可改用套管護壁。第七章 原狀土試樣的采取方法 一、鉆進方法的選擇合理的鉆進方法是保證取得原狀土試樣的第一個前題，

20、也就是說，鉆進方法的選用首先應著眼于確?？椎讛M取土試樣不被擾動。這一點幾乎對任何種土類都適用，對結構敏感或不穩定的土層尤為重要。從國內外的經驗看，鉆進方法的選擇主要有以下幾點要求： 在結構性敏感土層和較疏松耗支中采用回轉鉆進，而不得采用沖擊鉆進。 以泥漿護孔，可以減少擾動，并注意在孔中保持足夠的靜水壓力，防止因孔內水位過低而導致孔底軟粘性土或砂層產生松動或涌起。 取土鉆孔的孔徑要適當，取土器與孔壁之間要有一定的間距，鉆孔孔壁應垂直，避免下放取土器時切削孔壁、擠進過多的廢土；尤其在軟土鉆孔中，時有縮頸現象發生，更需加大取土器與孔壁的間隙。鉆孔應保持孔壁垂直，以避免取土器切削孔壁。 取土前的一次鉆

21、進不宜過深，以免下部擬取土樣部位的土層受擾動。正式取土前，應把已受一定程度擾動的孔底土柱清理掉，避免廢土過多，導致取土器頂部擠壓土樣。 取土深度和進土深度等尺寸，在取土前應丈量正確。取土過程中，提升取土器、拆卸取土器等每個操作工序，均應細致穩妥，以免造成擾動。在預定深度取樣失敗后，應鉆進不超過50cm進行補取。二、取樣方法在鉆進方法、取土器的結構和規格合乎要求的前提下，采取何種方法把土樣自孔底取上來而不擾動（或盡少擾動）其天然結構和狀態的問題，也是工程地質勘探中必需特別注意的事項，應根據不同地層、不同設備條件來選擇，常見的有：1、擊入法按錘擊次數可分為輕錘多擊和重錘少擊兩種方法。 輕錘多擊法。

22、這種方法是用人力或機械操縱落錘，錘擊次數多，其速度及下?lián)袅ν痪鶆颍@桿的擺動也大，故對土試樣的擾動較大，一般不采用。 重錘少擊法。這種方法是用重錘以少擊快速將取土器擊入土中。根據取樣試驗比較，重錘少擊比輕錘多擊取土質量好，而又以重錘一次擊入更好 。按錘的位置可分為上擊法和下?lián)舴▋煞N。 上擊法。在鉆孔以上（孔口外）用落錘打擊鉆桿而擊入取土器的稱上擊法。采用上擊法取樣時，在落錘和鉆桿自重作用下，鉆桿易產生縱向彎曲。由于鉆桿彎曲能使鉆桿振動而吸收部分沖擊能量，使鉆桿與孔壁產生摩擦而增大阻力，引起錘擊數增加，故上擊法取樣不如下?lián)舴ㄈ觾?yōu)越。 下?lián)舴?。下?lián)舴ㄊ峭ㄟ^鉆桿或鋼絲繩將重錘或加重桿在鉆孔內部

23、直接錘擊取土器取樣。采用下?lián)舴苁箾_擊能量集中在取土器上，避免了鉆桿引起的能量消耗，有利于提高取樣質量。2、壓入法 慢速壓入法慢速壓入法是用杠桿、千斤頂、鉆機手把等加壓，取土器進入土層的過程不是連續的。慢速壓入法取樣對土試樣有一定程度的擾動，但擾動程度較輕錘多擊法要輕。采用靜力壓入取樣的力可用下列關系式表示：P（FR+fDih）a-q式中 P壓入取土器所需的力，單位為kN； F取土器的環狀面積，單位為m2； R土層抗壓強度，單位為kPa； f取土器與土層的側壁摩擦阻力，單位為kPa,其值見下 表； Di取土器外徑，單位為m； h取土器與孔壁的接觸長度，單位為m；a 尖端阻力系數（各種均質土層為

24、1.0，砂礫石為1.32.5 以上）； q鉆具重量，單位為KN。 快速壓入法快速壓入法是將取土器快速、均勻地壓入土中。采用這種方法對土試樣的擾動程度最小。目前較普遍使用的方法有兩種：活塞油壓筒法：此法采用比取土器稍長的活塞油壓筒通過以高壓，強迫取土器以等速壓入土中。取土器與土層的側壁摩擦阻力f值土的類別f(kpa)土的類別f(kpa)流動性淤泥軟土15飽和粉砂3040流塑的粉質粘土7.5飽和細砂及中砂4050軟塑粘土及粉質粘土1020密實中砂5060可塑粘土及粉質粘土3040粗砂及細礫75硬塑粘土及粉質粘土45堅硬粘土6075松散土10混雜的礫土及粘土8090粉土1030含砂的礫石90100鋼

25、繩、滑車組法：此法是借機械力量,通過鋼繩、滑車裝置將取土器以等速壓入土中。 回轉法這種方法是使用回轉式取土器取樣。取土時內管壓入取樣，外管回轉削切的廢土一般用機械鉆機靠沖洗液帶出孔口。使用這種方法取樣可減少土試樣的擾動程度，從而提高取樣質量。三、取樣質量要求1、土試樣質量等級按照取樣方法及試驗目的，巖土工程勘察規范對土試樣的質量等級作出了規定，見下表，下表是不同取樣的方法與工具適用的土類及所取土樣質量等級。土試樣質量等級等 級擾 動 程 度試 驗 項 目不擾動土類定名、含水量、密度、強度參數、變形參數、固結壓密參數輕微擾動土類定名、含水量、密度顯著擾動土類定名、含水量完全擾動土類定名注： 不擾

26、動土試樣系指雖原位應力狀態改變，但土的結構、密度、含水量變化很小，能滿足各項室內試驗要求的土試樣。 因無法取得級土試樣而必須使用級土試樣進行強度、變形、固結壓密參數試驗時，應結合地區經驗慎重使用試驗成果。2、取樣技術要求在鉆孔中采取級土試樣，操作方法應符合以下要求： 在地下水位以上鉆進遇水易于浸濕而影響土試樣質量的土層，不允許向孔內注水或使用沖洗液。 在地下水位以下的軟土、粉土及砂土中鉆進宜采用泥漿護壁。如使用套管，應始終保持孔內水位等于或稍高于地下水位，且取樣位置至少應低于套管底部1米。 如采用沖擊、振動等方法鉆進，至少應在預計取樣位置以上1米開始改用回轉方式鉆至取樣位置。 下放取土器之前應

27、仔細清孔，孔底殘留浮土厚度不得大于取土器段廢土段長度 ，下放取土器時禁止沖擊孔底。 采取土試樣宜用快速靜力連續壓入法，避免錘擊時搖晃。 對粘性較強的土層，上提取土器之前可回轉3圈，使土試樣從底端斷開。不同取樣方法與工具適用的土類及所取土試樣質量等級取樣方法與工具工具主要型號適用土類土試樣質量等級鉆孔取樣標準貫入器SPT粘性土、粉土、砂土厚壁敞口取土器粘性土、粉土、砂土中厚壁敞口取土器粘性土、粉土、砂土薄壁取土器敞口Shelby 管，國產CB型粘性土、粉土固定活塞Hvorslev 型，NGI型軟土、粉土、粉砂水壓活塞Osterberg型自由活塞Denison型、pitcher型回轉式取土器單動三

28、重（二重）管雙動三重（二重）管Delft型、瑞典型粘性土、粉土、粉細砂薄膜（片）連續取土器硬粘土、中粗砂、礫石、軟巖螺紋鉆頭軟土、粉土巖芯鉆頭粘性土、粉土、砂土、軟巖探井（槽）取樣人工刻取塊狀土樣各種土類注：1、取土器的設計與制造需符合表3-5技術標準 2、取土器使用前，在其內壁涂上潤滑料。禁止使用刃口卷折、殘缺、取樣管壓 扁、內壁銹蝕、襯管卷折或搭接不平的取土器。3、土試樣封裝、保存及運輸級土試樣的封裝、保存及運輸應符合下列要求： 取出土試樣應及時妥善裝箱，并填塞緩沖材料，避免運輸途中顛簸。對易于振動液化、水份離析的土試樣宜就近進行試驗。 土試樣采取后至試驗前的存放時間不宜超過3周。四、標準

29、貫入試驗： 1、鉆進方法： 為保證標準貫入試驗用的鉆孔的質量，要求采用回轉鉆進，當鉆進至試驗標高以上15cm處，應停止鉆進。為保持孔壁穩定，必要時可用泥漿或套管護壁。如使用水沖鉆進，應使用側向水沖鉆頭，不能用底端向下水沖鉆頭，以使孔底土盡可能性少擾動。鉆孔直徑在63.5150mm間，鉆進時應注意以下幾點： 仔細清除孔底殘土到試驗標高； 在地下水位以下鉆進時遇承壓含水砂層，孔內水位或泥漿面始終應高于地下水位足夠的高度，以減少土的擾動。否則會產生孔底涌土，大大降低N值。 當下套管時，要防止套管下過頭，套管內的土未清除，貫入套管內的土，使N值急增，不反映實際情況。 下鉆具時要緩慢下放，避免松動孔底土

30、。 2、標準貫入試驗所用的鉆桿應定期檢查，鉆桿相對彎曲應小于1/1000，接頭應牢固，否則受錘擊后鉆桿會側后晃動。 3、標準貫入試驗應采用自動脫鉤的自由落錘法，并減小導向桿與錘間的摩阻力，以保持錘擊能量恒定，它對N值影響極大。 4、標準貫入試驗時，先將整個桿件系統連同靜置于鉆桿頂端的錘擊系統一起下到孔底，在靜重下貫入器的初始貫入度，在國外也作記錄，加初始貫入度已超過450mm，不作錘擊貫入試驗，N值記為零。標貫試驗分兩段進行： 預打階段：先將貫入器打入土中150mm，錘擊已達50擊，貫入度未達150mm，記錄實際貫入度。 試驗階段：將貫入器再打入土中300mm，記錄每打入10cm的錘擊數，累計

31、打入300mm的錘擊數即為標貫擊數N。累計擊數已達50擊（國外也有定為100擊的），而貫入度未達300mm，應終止試驗，記錄實際貫入度s及累計錘擊數n。按下式計算貫入300mm的錘擊數N。 300n N= s式中s對應錘擊數n的貫入度。5、在粗顆粒土中，也可用錐角為60°的實心鋼錐頭代替貫入器，以免礫石或卵石損壞管靴刃口。6、標貫試驗可在鉆孔全深度范圍內等間距進行。間距為1.0m或2.0m；也可僅在砂土、粉土等欲試驗的土層范圍內等間距進行。第八章 記錄要求 一、鉆探記錄應在鉆探進行過程中同時完成，記錄內容應包括巖土描述及鉆進過程兩個部分。二、鉆探現場記錄表的各欄均應按鉆進回次

32、逐項填寫。在每個回次中發現變層時，應分行填寫，不得將若干回次，或若干層合并一行記錄。現場記錄不得謄錄轉抄，誤寫之處可以劃去，在旁邊作更正，不得在原處涂抹修改。三、所取土樣記錄欄應與取樣時回次相對應。四、標貫記錄根據要求記錄預打15cm后，連續3個10cm進展的錘擊數，或預打150m錘擊數及連續3個10cm進尺的錘擊數。五、關于鉆進過程的記錄內容應符合下列要求：使用的鉆進方法、鉆具名稱、規格、護壁方式等；鉆進的難易程度、進尺速度、操作手感、鉆進參數的變化情況；孔內情況，應注意縮徑、回淤、地下水位或沖洗液位及其變化等；取樣及原位測試的編號、深度位置、取樣工具名稱規程、原位測試類型及其結果；巖芯采取

33、率、RQD值等；巖芯采取率為回次所取巖芯總長度與回次進尺的比值。RQD值指當采用N型（75mm）二層管金鋼石鉆頭獲取的大于10cm的巖芯段長度總和與巖芯總長度之比。 l RQD= (%) L 式中，l為大于10cm的巖芯段長度； L為巖芯總長度。其余異常情況。四、鉆探成果均應有鉆探機（班）長、記錄員及鉆探隊負責人簽名。第九章 地下水 一、地下水的測量規定： 1、遇地下水時應量測水位。2、穩定水位應在初見水位后經一定的穩定時間后量測。 3、對多層含水層的水位量測，應采取止水措施，將被測含水層與其它含水層隔開。二、初見水位和穩定水位可在鉆孔、探井或測壓管內量測，穩定水位的間隔時間按地層的滲透性確定

34、，對砂土和碎石土不得少于0.5小時，對粉土和粘性土不得少于8小時，并在勘察結束后統一量測穩定水位。量測讀數至厘米，精度不得低于±2cm。巖心鉆孔地質編錄一、目的明確巖心鉆孔地質編錄的內容及要求。通過實際操作掌握巖心地質編錄方法，特別要掌握巖心采取率和換層深度的計算方法。二、方法原理鉆孔開工后，地質編錄人員在鉆探現場的編錄工作包括如下的內容：（一）根據鉆探班報表檢查孔深和進尺。設鉆具總長為L，機臺高度為P，主動鉆桿的機上余尺為c，則本回次孔深H2H 2= L - P c本回次進尺L1為本回次孔深H1與上一回次孔深H2之差L1 = H1 - H2（二）檢查巖心，主要包括：查巖心的放置是否

35、按巖心自然順序正確放在巖心箱內；巖心編號是否正確及巖心長度丈量是否準確；核對巖心隔板上的數據。（三）巖（礦）心采取率計算巖、礦心采取率是單位進尺的巖、礦心長度的百分數，即(VI-1)根據取心孔段的不同情況分為回次采取率和分層采取率。1、回次巖心采取率計算圖VI-1是鉆孔采取巖心示意圖。上一回次的孔深為H1，殘留進尺為S1。從孔深H1繼續向下鉆進，本回次的孔深達到H2，殘留進尺為S2。從鉆孔中取出巖心，其長度為m， m=m1 + m2(圖VI1)，與這一段巖心相應的進尺M為：回次巖心采取率則k為：(VI2)2、分層巖心采取率計算圖6-1巖心采取率示意圖（VI3）分層巖心長度由統計各回次同一巖性的

36、巖心長獲得。分層進尺則是該分層底的孔深與頂?shù)目咨钪睢?（四）換層深度計算圖61中巖心有兩種不同的巖性，上部的巖心長度為m1，其代表進尺M1為：（VI4）換層孔深H為：（VI5）或根據下部的巖心長度為m2，其代表進尺M2為：（VI6）換層孔深H為：（VI7）（五）軸心夾角測量軸心夾角是巖心軸與各種面（層面、斷裂面、節理面、片理面等）的夾角。測量軸心夾角，是鉆探編錄的一項重要工作。測量到的軸心夾角是局部產狀，對研究礦體構造很有用。測量軸心夾角有如下方法。1. 測量法采用量角器或測斜儀測量軸心夾角的。有些單位制作了巖心量角器，用巖心量角器測量較準確、方便。所謂巖心量角器如圖6-2所示，繪在透明薄膜

37、上。量軸心夾角時，將其包裹在巖心上，并使其下（上）端線重合成一直線，便能量得軸心夾角。圖VI-2巖心量角器及其操作示意圖2、計算法如圖6-3所示，巖心是圓柱體，任意傾角的平面與其交切，得到的切面為橢圓。橢圓的長、短軸分別為d1和d2。軸心夾角是橢圓長軸與巖心軸d1在夾角d，有（VI8）由于巖心軸長度d等于橢圓短軸長度d2，于是得（VI9）(0)（VI10）圖VI-3 計算法示意圖（六）填寫鉆孔野外記錄表鉆孔野外記錄表是最原始的鉆孔編錄資料。主要內容包括：各鉆進回次的進尺及其巖礦心采取率；換層孔深；按分層記錄的巖性及其采集標本的編號；巖石硬度等級；簡易水文地質觀測，主要有鉆孔水位及耗水量的記錄和

38、鉆進中發現的孔內情況，如泛水、漏水、掉塊等的記錄。（七）修改鉆孔預想柱狀圖修改鉆孔預想柱狀圖是隨鉆探進行獲得了新地質資料而修改鉆孔地質設計的工作。地質編錄人員應及時地修改以利于更好地指導鉆探施工。（八）檢查孔深驗證、孔斜測量、簡易水文觀測按設計要求檢查孔深驗證、孔斜測量、簡易水文觀測等工作。丈量鉆具驗證孔深的工作，應按一定深度及時進行，特別是在見到礦體和重要標志層和下套管前后?？咨钤试S誤差為千分之一，誤差小于此數可直接修正記錄孔深；小于大于此數則應進行合理平差。地質編錄人員要注意檢查鉆孔施工是否根據設計要求及時地進行孔斜測量以及測量結果是否符合設計要求。如果孔斜超過了設計要求應及時采取糾斜的措

39、施并在以后的施工中采取防斜措施。簡易水文觀測的目的是獲取劃分含水層和相對隔水層的位置、厚度等資料，并初步了解含水層的水位。在鉆孔地質設計中規定要進行簡易水文觀測的鉆孔不能用泥漿鉆進。鉆探地質編錄人員的主要任務是看鉆探原始班報表中是否對簡易水文觀測的內容作全面、認真的填寫；特別是所記錄的靜止水位是否真的是在水位靜止時所作的記錄。（九）封孔、立標鉆孔結鉆后，根據各個礦區的具體情況，有的需要封孔。封孔前應提交封孔設計，明確封孔的孔段及其技術要求。封孔的質量要抽查。施工結束，在孔口的位置立標，標明鉆孔的孔號及施工日期和單位。標志可以用混凝土或石材制作。（十）終孔驗收和小結對完工鉆孔必須進行終孔驗收。驗

40、收工作由施工單位、地質單位的技術人員和有關領導一起進行。同時還應作地質小結。其內容主要有：鉆孔設計的目的和施工結果；鉆孔質量評述；主要地質成果和對地質礦產的新認識；經驗教訓，等等。三、實習步驟o 仔細閱讀“方法原理”部分的內容，對巖心鉆探地質編錄有全面的了解； o 實際編錄巖心，其步驟為： § 仔細觀察巖心，根據巖石、礦石特征將其分層。在有兩種（或兩種以上）不同巖性的回次，丈量不同巖性的巖心長度m1,m2, § 將巖心票上的原始數據填入附表6-3中的37項； § 計算回次巖心采取率； § 計算換層深度； § 計算分層巖心采取率； §

41、測量（或計算）軸心夾角； § 分層描述，描述各層的巖性、構造和礦化等現象及其變化情況； § 按比例尺，繪鉆孔柱狀圖。 四、練習資料表VI-1某鉆孔原始記錄片段進尺巖心長度殘留進尺巖性自至0.54砂巖576258761.240.20587659430.570350.100.73頁巖610263142.010.10631464781.350500.60672169301.800.200.55灰?guī)r693071451.640.10五、練習要求1.填寫表VI-2，了解巖心鉆探現場編錄的基本內容；表6-2鉆探現場編錄

42、的基本內容項目具體內容鉆孔深度核算回次進尺核算檢查巖心的主要內容驗證孔深的具體要求孔斜測量的具體要求簡易水文觀測的基本要求2. 根據實際的巖心或利用實習資料所提供的資料練習巖心編錄。表VI-3巖心鉆孔地質編錄進尺巖心長度殘留進尺回次采取率(%)換層深度及分層厚度分層巖心長分層采取率(%)軸心夾角鉆孔柱狀圖 1：100巖性自至計34567891011121314巖 土 描 述H.1 一般規定H.1.1 巖石的描述應包括地質年代、地質名稱、風化程度、顏色、主要礦物、結構、構造和巖石質量指標RQD。對沉積巖應著重描述沉積物的顆粒大小、形狀、膠結物成分和膠結程度；對巖漿巖

43、和變質巖應著重描述礦物結晶大小和結晶程度。根據巖石質量指標RQD，可分為好的（RQD>90）、較好的（RQD=75-90）、較差的（RQD=50-75）、差的（RQD=25-50）和極差的（RQD<25）。H.1.2 巖體的描述應包括結構面、結構體、巖層厚度和結構類型，并宜符合下列規定： 1 結構面的描述包括類型、性質、產狀、組合形式、發育程度、延展情況、閉合程度、粗糙程度、充填情況和充填物性質以及充水性質等。 2 結構體的描述包括類型、形狀、大小和結構體在圍巖中的受力情況等；3 巖層厚度分類應按表執行。 巖石厚度分類表 表H.1.2層厚分類 單層厚度h(m) 層厚分類 單層厚度h

44、(m)巨厚層厚 層 h> h>0.5 中厚層薄 層 0. 5h>0.1h0.1H.1.3 除按顆粒級配或塑性指數定名外,土的綜合定名應符合下列規定: 1 對特殊成因和年代的土類應結合其成因和年代特征定名; 2 對特殊性土,應結合顆粒級配、塑性指數定名; 3 對混合土,應冠以主要含有的土類定名; 4 對同一土層中相間呈韻律沉積,當薄層與厚層的厚度比大于1/3時,宜定為“夾層”；厚度比小于1/10的土層，且多次出現時，宜定為“夾薄層”； 5 當土層厚度大于0.5m時,宜單獨分層。H.1.4 土的鑒定應在現場描述的基礎上,結合室內試驗的開土記錄和試驗結果綜合確定.土的描述應符合下列

45、規定: 1 碎石土應描述顆粒級配、顆粒形狀、顆粒排列、母巖成分、風化程度、充填物的性質和充填程度、密實度等； 2 砂土應描述顏色、礦物組成、顆粒級配、顆粒形狀、粘粒含量、濕度、密實度等； 3 粉土應描述顏色、包含物、濕度、密實度、搖震反應、光澤反應、干強度、韌性等； 4 粘性土應描述顏色、狀態、包含物、光澤反應、搖震反應、干強度、韌性、土層結構等； 5 特殊性土除應描述上述相應土類規定的內容外，尚應描述其特殊成分和特殊性質；如對淤泥尚需描述嗅味，對填土尚需描述物質成分、堆積年代、密實度和厚度的均勻程度等； 6 對具有互層、夾層、夾薄層特征的土，尚應描述各層的厚度和層理特征。H.2 野外描述H.

46、2.1 巖、土野外描述的目的是：確定巖、土名稱和劃分層次、厚度，鑒別成分、狀態、濕度、成因類型、地質時代及工程地質特征，為地基的建筑性能和土、石材以及圍巖的評價取得基本的第一手資料。H.2.2 野外編錄描述應對地基土進行綜合定名。綜合定名，除按顆粒級配或塑性指數定名外，尚應符合下列規定：1 對特殊成因和年代的土類應結合其成因和年代特征定名，如新近堆積砂質粉土、殘坡積碎石土等；2 對特殊性土，應結合顆粒級配或塑性指數綜合定名，如淤泥質粘土、碎石素填土等；3 對同一土層中相間成韻律沉積、薄層厚度大于20厘米的地基土層，當薄層與厚層的厚度比為1/101/3時，宜定名為“夾層”，厚的土層寫在前面，如粘

47、土夾粉砂層；當厚度比大于1/3時，宜定名為“互層”，如粘土粉砂互層：厚度比小于1/10的土層且有規律地多次出現時，宜定名為“夾薄層”，如粘土夾薄層粉砂；小于20厘米的一般可不單獨分層，在描述中指明即可，但有特殊要求的除外；4 對由坡積、洪積、冰水沉積形成的、顆粒級配呈不連續狀、細粒、巨?；祀s的土，應判定為混合土。當碎石土中的粉粒和粘粒含量超過25%時，定為類混合土；當細粒土中礫粒、卵石粒、漂石粒含量超過25%時定為類混合土；當含量不超過25%時，按定名。H.2.3 充填物及包含物的描述，經常用“含”、“混”、“夾”字樣，其含意是：“含”系指土中含有的包含物，如含鐵錳結核、碎磚塊等；“混”系指某

48、類土中均勻地混有另一類土；“夾”系指某一類土不均勻地夾有另一類土，如粘土夾碎石。H.2.4 為了消除對同一土層認識上的人為差異，在描述工作正式開展前，應由工程（技術）負責人進行現場示范性描述，以統一描述標準。工程負責人應在現場隨時處理各種技術問題。H.2.5 巖、土的結構、構造、成因類型及地質時代等難以確定時，應將直觀特征詳細描述，由工程（技術）負責人根據區域資料和調查結果綜合分析、研究后確定。H.2.6 野外記錄應使用標準的專業術語，術語標準參照建筑巖土工程勘察基本術語標準JGJ8492執行，記錄要準確、詳細、客觀。H.3 巖石H.3.1 巖體是指包括各種結構面（如節理裂隙等）的原位巖石。巖

49、石按成因分為巖漿巖、沉積巖及變質巖三大類。當巖石具有特殊成分、結構特征和性質時，應定名為特殊性巖石，一般可分為易溶性巖石、膨脹性巖石、崩解性巖石和鹽漬化巖石等。H.3.2 巖石應描述的內容及順序是：名稱、顏色、結構及構造特征、主要礦物成分、膠結物、堅固性、風化及完整程度，產狀要素及巖脈特性等，對特殊性巖石尚應描述其遇酸反應及遇水反應情況等。H.3.3 描述巖石名稱時，應按巖石學定名，指出巖石的具體名稱，如閃長巖、花崗巖等。如遇有兩種礦物組成的巖石，應以次要礦物在前，主要礦物在后定名，如云母石英片巖等。H.3.4 巖石的顏色，應分別描述其新鮮面及風化面、天然狀態顏色及風干后的顏色。H.3.5 描

50、述巖石成分時，可只描述主要礦物成分。H.3.6 應描述巖石的膠結物與沉積巖的膠結類型及巖石的結構構造特征。H.3.7 巖石風化程度的劃分按巖土工程勘察規范（GB50021-2001）附錄A附表的規定執行。H.3.8 對巖石的完整程度，應描述巖體節理裂隙的性質、張閉情況、充填及聯通性等，必要時應量測裂隙的產狀，并統計單位面積（或單位長度）的數量。應詳細記錄各種不連續軟弱結構面的類型、間距、延展性、張開度、粗糙度、充填及膠結情況、組合關系、力學屬性等，必要時，應做節理裂隙玫瑰花圖等。H.3.9 描述巖石的產狀要素，應記錄巖層、斷裂、節理的走向、傾向和傾角。如巖層走向N60W、傾向NE30°

51、;、傾角45°，則可表示為NE30°45°。H.3.10 描述巖脈特征，應著重描述其名稱、堅固性、風化程度和穿插、分布形狀、寬度、完整性及與圍巖的接觸、膠結等特征。H.3.11 描述巖溶特征，應著重描述巖溶發育程度、巖溶形態、規模、空間分布、溶洞頂板厚度及破碎程度、溶洞充填情況等。H.3.12 對巖溶發育的覆蓋型巖溶地段應采用工業CT、地質雷達、淺層地震等綜合工程物探方法確定其地下發育形態。H.4 碎石土H.4.1 碎石土指粒徑大于2mm顆粒質量超過總質量50%的土。H.4.2 碎石土的定名可根據目測或量測顆粒直徑，估計重量百分比，按顆粒級配及形狀確定。其分類標準

52、可按巖土工程勘察規范(GB50021-2001)表執行。H.4.3 碎石土應描述的項目及描述順序是：名稱、主要成分、磨圓度、球度、一般粒徑、最大粒徑、堅固性、充填物的名稱和性質及其含量的重量百分數、膠結性、密實度等。H.4.4 碎石土的名稱應按條確定。當顆粒分選有漸變情況時，應在記錄中以箭頭表示碎石土間的相互關系。如卵石漸變?yōu)閳A礫或角礫漸變?yōu)樗槭?，表示為卵石圓礫或角礫碎石。H.4.5 對碎石土的成分，應描述碎塊的巖石名稱。當不易鑒別時，可描述為是由結晶巖碎塊組成還是由沉積巖碎塊組成。H.4.6 碎塊的堅固性應分為堅固的（錘擊不易碎）、較堅固的（錘擊易碎）、不堅固的（原生礦物大部分已風化，多為次
