電力系統繼電保護復習

1、繼電保護復習一、單項選擇題1電流保護I段的靈敏系數通常用保護范圍來衡量，其保護范圍越長表明保護越( C )A 可靠 B 不可靠 C 靈敏 D 不靈敏2限時電流速斷保護與相鄰線路電流速斷保護在定值上和時限上均要配合，若( C )不滿足要求，則要與相鄰線路限時電流速斷保護配合。A 選擇性 B 速動性 C 靈敏性 D 可靠性3使電流速斷保護有最小保護范圍的運行方式為系統( B )A 最大運行方式 B最小運行方式 C 正常運行方式 D 事故運行方式4. 差動保護只能在被保護元件的內部故障時動作，而不反應外部故障，具有絕對( A )。A 選擇性 B 速動性 C 靈敏性 D 可靠性5電力系統最危險的故障是

2、( C )。A 單相接地 B 兩相短路 C 三相短路6電保護的靈敏系數要求( C )。A B C     7階段式電流保護中，保護范圍最小的是( A )A 瞬時電流速斷保護 B 限時電流速斷保護 C 定時限過電流保護             9變壓器的電流速斷保護與( C )保護配合，以反應變壓器繞組及變壓器電源側的引出線套管上的各種故障。 A 過電流 B 過負荷 C 瓦斯10 雙繞組變壓器縱差動保護兩側電流互感器的變比，應分別按兩側( B )選

3、擇。A 負荷電流 B 額定電流 C 短路電流   12電力系統最常見故障是( )。A 單相接地 B 兩相短路 C 三相短路13. 在大接地電流系統中，故障電流中含有零序分量的故障類型是( C )。A 兩相短路 B 三相短路 C 兩相短路接地 D 與故障類型無關。   14. 三段式電流保護中，保護范圍最大的是( C )A 瞬時電流速斷保護 B 限時電流速斷保護 C 定時限過電流保護15 定時限過電流保護需要考慮返回系數，是為了( C )。A 提高保護的靈敏性 B 解決選擇性 C外部故障切除后保護可靠返回 16. 相間短路電流速斷保護的保護范圍，

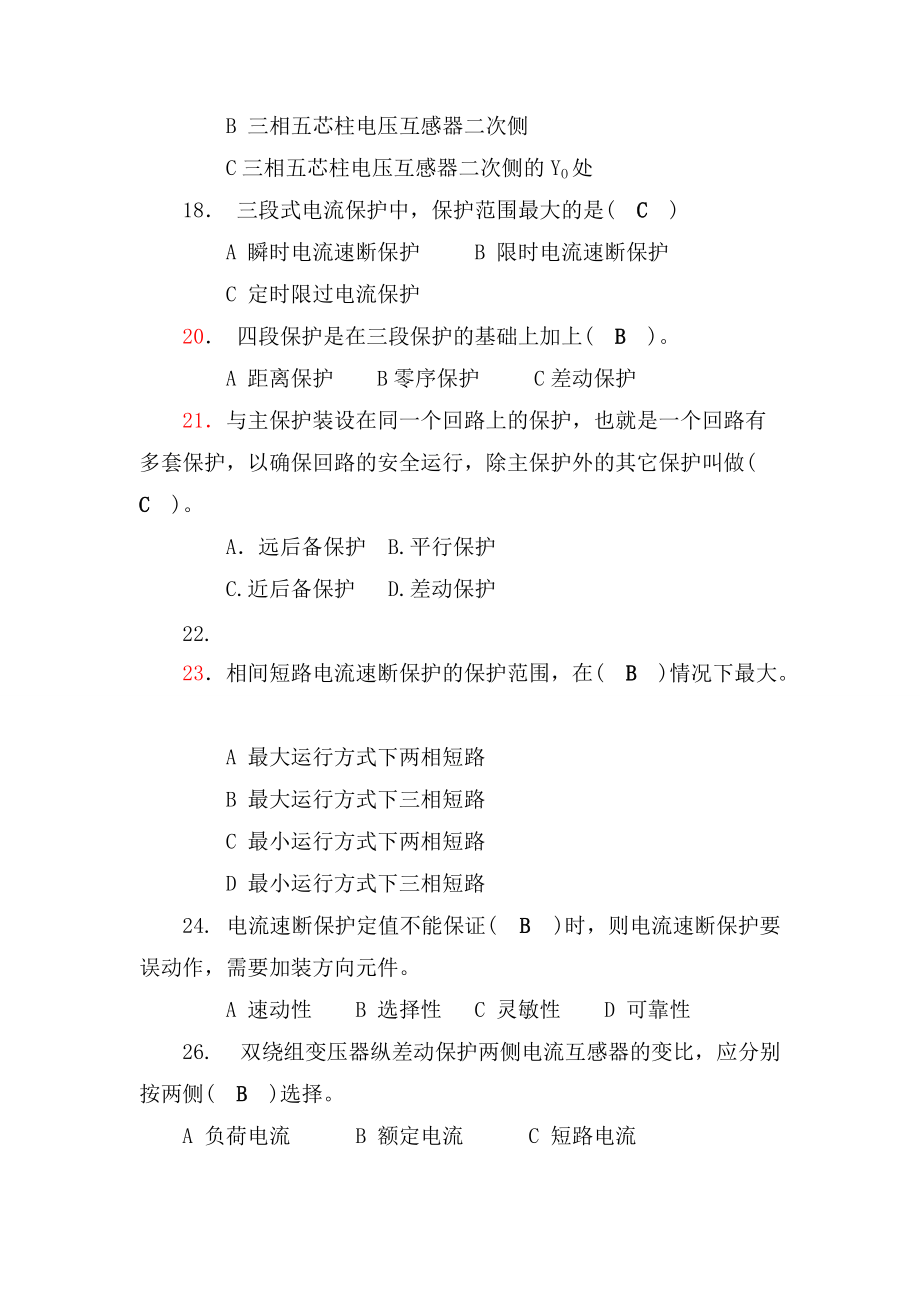

4、在( B )情況下最大。A 最大運行方式下兩相短路 B 最大運行方式下三相短路C 最小運行方式下兩相短路 D 最小運行方式下三相短路17零序電壓取自( )A 三相五芯柱電壓互感器二次側的開口三角形的開口處B 三相五芯柱電壓互感器二次側 C三相五芯柱電壓互感器二次側的YO處18 三段式電流保護中，保護范圍最大的是( C )A 瞬時電流速斷保護 B 限時電流速斷保護 C 定時限過電流保護20 四段保護是在三段保護的基礎上加上( B )。 A 距離保護 B零序保護 C差動保護 21與主保護裝設在同一個回路上的保護，也就是一個回路有多套保護，以確?；芈返陌踩\行，除主保護外的其它保護叫做(

5、C )。A遠后備保護 B.平行保護 C.近后備保護 D.差動保護22. 23相間短路電流速斷保護的保護范圍，在( B )情況下最大。A 最大運行方式下兩相短路 B 最大運行方式下三相短路C 最小運行方式下兩相短路D 最小運行方式下三相短路24. 電流速斷保護定值不能保證( B )時，則電流速斷保護要誤動作，需要加裝方向元件。A 速動性 B 選擇性 C 靈敏性 D 可靠性      26. 雙繞組變壓器縱差動保護兩側電流互感器的變比，應分別按兩側( B )選擇。A 負荷電流 B 額定電流 C 短路電流27. 定時限過電流保護需要考慮返回系數，是為

6、了( C )。A 提高保護的靈敏性  B解決選擇性C 外部故障切除后保護可靠返回 28. 四段保護是在三段保護的基礎上加上( B )。A 距離保護 B零序保護 C差動保護 29.三段式電流保護中，反時限過電流保護的時間由( )決定。A 時間繼電器 B 電流繼電器 C時間繼電器和電流繼電器30. 氣體（瓦斯）保護是變壓器的( B )。A 主后備保護； B 內部故障的主保護；C 外部故障的主保護； D 外部故障的后備保護。二 判斷題（正確的記為T，錯誤的記為F）（ F ）1、差動繼電器的短路線圈匝數選擇得越多越好。（ F ）2、某些情況快速性與選擇性有矛盾時，應在滿足快速性的情

7、況下，盡可能做到選擇性。（ F ） 3、差動保護和瓦斯保護都能反應變壓器油箱內部的故障，因此，這兩套保護可互相代替，只裝一套即可。( F ) 4、一般根據電網最大運行方式的短路電流值校驗極點保護裝置的靈敏度。（ T ）5、電流繼電器的返回系數小于1，而低電壓繼電器的返回系數大于1。（ F ）6、某線路裝有三段式電流保護，若在 第I段保護區內發生故障，則由第I段保護動作切除故障，而第、第段不起動。 （ F）7、三相完全星形接線比兩相不完全星形接線要好得多。（ F ）8、距離保護的第段采用方向阻抗繼電器比全阻抗繼電器靈敏度高。（T ）9、變壓器在空載合閘時往往會產生勵磁涌流。（F ）10、發電機過

8、載保護只用一個電流繼電器，是因為發電機極少出現三相過負荷。( ) 11、電流速斷保護的動作電流是按躲過線路末端的最大短路電流。 ( F ) 12、限時電流速斷保護能保護線路全長。 ( F ) 13、三相完全星形接線比兩相不完全星形接線要好得多。( F ) 14、限時電流速斷保護能保護線路全長。 ( ) 15、變壓器溫度升高勢溫度過高的后被保護。 ( F ) 17、距電網的最大運行方式是電網在該方式下運行時具有最小的短路阻抗值，發生短路后產生的短路電流為最大的一種運行方式。( F ) 18、某線路裝有三段式電流保護，若在 第I段保護區內發生故障，則由第I段保護動作切除故障，而第、第段不起動。(

9、) 19、變壓器油的主要作用是絕緣、冷卻和密封。( T ) 21、某線路裝有三段式電流保護，若在第I段保護區內發生故障，則由第I段保護動作切除故障，而第、第段作為其后備保護。 ( ) 22、反時限過流保護的時間有電流繼電器的電流與時間的關系曲線決定。( F ) 24、兩相完全星形接線比三相不完全星形接線要好。( ) 25、高周（高頻）切機的操作既可以由發電廠進行，也可以由變電站進行。( ) 26、發電機過載保護只用一個電流繼電器，是因為發電機極少出現三相過負荷。( ) 27. 欠量繼電器的返回系數小于1。( ) 28、繼電保護裝置的任務是事故時動作于跳閘；異常狀態發出報警信號。 ( ) 29、

10、主保護回路發生故障時，回路上的保護在瞬間發出信號斷開回路的開斷元件(如斷路器）。( ) 30、差動保護和瓦斯保護都能反應變壓器油箱內部的故障，因此，但這兩套保護不能可互相代替，而只裝一套即可。( F ) 31、某線路裝有三段式電流保護，若在 第I段保護區內發生故障，則由第I段保護動作切除故障，而第、第段不起動。( ) 32. 保護裝置的操作電源既可以是直流電源，也可以采用交流電源。三 填空題1對于母線保護，通常把 可靠性 放在重要位置。2. 變壓器瓦斯保護反應油箱內部所產生的氣體或油流而動作，其中 輕瓦斯保護 動作于信號， 重瓦斯保護 于跳開變壓器各電源側的斷路器。3低電壓繼電器的啟動電壓 小

11、于 返回電壓，返回系數 大于 1。4. 電流比相式母線保護的基本原理是根據母線在內部故障和外部故障時各連接元件 電流相位的變化 實現的。5故障和不正常工作情況若不及時處理，將引起 事故 。6. 輸入到微機保護裝置中的電流互感器二次電流信號，可通過 電抗變換器 ，或 電流變換器 變換為滿足模數轉換器輸入范圍要求的電壓信號。7 微機保護裝置的功能特性主要是由 軟件 決定的。8后備保護包括 遠后備保護 和 近后備保護 。9三段式電流保護中， 段靈敏度最高， 段靈敏度最低。10. 繼電保護的可靠性包括 安全性 ，和 信賴性（或動作安全性，動作可信賴性） ，是對繼電保護性能的最根本要求。11. 運行中應

12、特別注意電流互感器二次側不能 開路 ；電壓互感器二次側不能 短路 。12. 母線保護中，可用利用變壓器過流保護，發電機的過電流保護和線路保護切除母線故障13. 在中性點非直接接地電網中，發生單相接地短路時，故障點處零序電壓最高；接地中性點處零序電壓為0；零序電流的分布主要取決于變壓器中性點是否接地。四 簡答題1. 什么是繼電特性？答：無論起動和返回，繼電器的動作都是明確干脆的，它不可能停留在某一個中間位置，這種特性我們稱之為“繼電特性”。2. 系統最大運行方式和最小運行方式？答：最大運行方式：短路電流為最大的方式最小運行方式：短路電流為最小的方式3. 何為系統最大最小運行方式？在電流保護整定校

13、驗時各選擇那種方式？答：最大運行方式：短路電流為最大的方式最小運行方式：短路電流為最小的方式短路時通過該保護的短路電流為最大最小的可能運行方式，稱為系統最大最小運行方式。在電流保護整定校驗時各選擇最大最小運行方式。4. 什么是階段式電流保護？答：通常為三段式保護：電流速斷；限時電流速斷；定時限過電流保護組合在一起，構成階段式電流保護（電流速斷和限時電流速斷為“主保護”， 定時限過電流保護為“后備保護”。）5. 變壓器一般應裝設那些保護？其中那些是主保護？答：一般應裝設：瓦斯保護、縱差動保護或電流速斷保護、外部相間短路和接地短路時的后備保護、過負荷保護、過勵磁保護等。其中，瓦斯保護、縱差動保護或

14、電流速斷保護為主保護。6. 微機保護中啟動元件的作用有哪些？答：（1）閉鎖作用。在高壓輸電線路保護中，閉鎖作用由裝置的總起動元件或各保護起動元件組合來實現。（2）進入故障處理程序作用。7. 評價微機保護算法優劣的標準有哪兩個？如何擴充功能？答：計算速度和計算精度。微機保護中，功能的擴充主要靠軟件模塊實現。8. 繼電保護裝置是什么？其基本任務是什么？答：(1)自動、迅速、有選擇地將故障元件從電力系統中切除，使故障元件免于繼續遭到損壞，保證其他無故障部分迅速恢復正常運行；（2）反應電力設備的不正常工作狀態，并根據運行維護條件，而動作于發出信號或跳閘9. 何謂主保護、后備保護？何謂近后備保護、遠后備

15、保護？ 答：所謂主保護是指能以較短時限切除被保護線路（或元件）全長上的故障的保護裝置?？紤]到主保護或斷路器可能拒動而配置的保護，稱為后備保護。當電氣元件的主保護拒動時，由本元件的另一套保護起后備作用，稱為近后備。當主保護或其斷路器拒動時，由相鄰上一元件的保護起后備作用稱為遠后備。10. 什么是斷路器失靈保護？答：所謂斷路器失靈保護，是指當電力系統發生故障時，故障元件的保護動作發出跳閘脈沖而斷路器拒絕動作，利用故障元件的保護，用較短的時限動作于連接在同一母線上的其它相關的斷路器切除故障，使停電范圍限制在最小。一般作為近后備保護方式中斷路器拒動的后備保護。11. 低電壓起動的過電流保護中，電壓元件

16、的作用？答：電壓元件的作用：保證一臺變壓器突然切除或電動機自起動時不動作。12. 什么是復合電壓起動的過電流保護？答：復合電壓起動的過電流保護是由一個負序電壓繼電器和一個接于線電壓上的低電壓繼電器組成的電壓復合元件，兩個繼電器只要有一個動作，同時過電流繼電器也動作，整套裝置即能啟動。五. 分析電路1. 根據途中的短路點的設定說明繼電保護的選擇性涵義。答：在供配電系統發生故障時，離故障點最近的保護裝置動作，切除故障，而系統的其他部分仍正常運行。如圖所示，當k-1點發生短路時，應使斷路器QF1動作跳閘，切除電動機，而其他斷路器都不跳閘，滿足這一要求的動作，稱為“選擇性動作”。如果系統發生故障時，靠

17、近故障點的保護裝置不動作，而離故障點遠的前一級保護裝置動作，稱為“失去選擇性”。 2. 繼電保護由測量部分、邏輯部分和執行部分組成。設計一個最簡單電流保護原理圖，說明動作過程。答：如圖所示。當線路上發生短路時，起動用的電流繼電器KA瞬時動作，使時間繼電器KT起動，KT經整定的一定時限后，接通信號繼電器KS和中間繼電器KM，KM觸頭接通斷路器QF的跳閘回路，使斷路器QF跳閘。3. 對于定時限過電流保護裝置的原理圖和展開圖說明其工作過程。 （a）原理圖 （b）展開圖定時限過電流保護的原理電路圖QF-高壓斷路器 TA1、TA2-電流互感器 KA1、KA2-D1型電流繼電器KT-DS型時間繼電器KS-

18、DX型信號繼電器 KM-DZ型中間繼電器YT-跳閘線圈答：如圖，當被保護線路發生故障時，短路電流經電流互感器TA流入KA1KA3，短路電流大于電流繼電器整定值時，電流繼電器啟動。因三只電流繼電器觸點并聯，所以只要一只電流繼電器觸點閉合，便啟動時間繼電器KT，按預先整定的時限，其觸點閉合，并啟動出口中間繼電器KOM。KOM動作后，接通跳閘回路，使QF斷路器跳閘，同時使信號繼電器動作發出動作信號。由于保護的動作時限與短路電流的大小無關，是固定的，固稱為定時限過電流。4. 根據下圖，回答什么是線路的三段保護？它們的區別是什么？說明動作過程。如何在三段保護上加零序保護（只說明，不需畫圖）？（a）原理圖

19、 （b）展開圖輸電線路三段式電流保護的構成及動作過程答：三段式電流保護是電流速斷、限時電流速斷和過電流保護都是反應電流增大而動作的保護，它們相互配合構成 一整套保護，稱做三段式電流保護。三段的區別主要在于起動電流的選擇原則不同。速斷和限時速斷保護是按照躲開某一點的最大短路電流來整定的，過電流保護是按照躲開最大負荷電流來整定的。負荷保護主要存在兩個區別1、整定動作電流值不同2、設定動作電流值達到后，動作時間不同過負荷是過流的一種，包括速斷也是過流的一種，速斷是沒有時限的過流曲線是直線上升的，這個定值一般在710倍左右，沒有時間等待是瞬時的；過流是保護中最常用的，一般來說2.5倍左右有一個延時時間

20、；過負荷的定值比較低，對于電動機來說也叫做熱過載，它主要是采用了積分制，計算這段時間內的電流平均數，定值一般在1.051.2倍之間，作為電動機和變壓器來說過負荷通常只是報警并不作為跳閘使用。舉例說明：一只100A自動空氣開關控制一臺加熱電爐。開關保護整定值如下1、電爐正常負荷工作電流為60A，開關長時間運行保證開關不誤動作；2、過負荷電流值控制在80A，負荷電流達到80A時的持續時間20分鐘后要求開關必須可靠保護跳閘動作；3、短路電流控制在10×60A=600A，要求開關瞬間短路過電流能力600A，當短路電流瞬間600A  時，開關必須在1mS時間之內進行瞬間保護跳閘。5. 試設計出線路零序三段保護的原理電路圖，對照電路圖，說明怎么得到零序電流，圖中三段的劃分、動作過程、電流與時間整定原則。答：線路零序三段保護的原理電路圖如下。三個電流互感器二次側電流的相量之和即為零序電流。電流繼電器K1,K2和K3分別
