浴室熱水的溫度調節研究

1、浴室熱水的溫度調節研究摘要：對浴室配置溫控調節系統, 使淋浴噴頭供應恒定溫度的洗浴用水, 以滿足對洗浴熱水溫度，從而達到節約用水、節約能源的目的。關鍵詞：溫控閥, 混水器, 管道系統引言在現實生活中，在人群比較集中的學校，公司企業等單位都建有集中式浴室, 安裝有幾十個或上百個淋浴噴頭,然而目前水溫的控制往往不盡如人意， 為了保證向這些噴頭供應一定流量、并且恒定溫度的熱水, 為此進行了一系列的相關研究。這些研究改動對于節約用水, 節約能源有相當現實的意義，自從許多浴室采用了腳踏淋浴器, 公共浴室就開始實行由雙管改成單管送水, 因而其重要性就顯得更為突出。1直接式溫度控制系統對于蒸汽量能滿足是最大

2、耗熱量要求, 而且水量也能滿足要求的情況, 可以采用換熱器來進行換熱, 通過溫控閥來調節蒸汽的供給量, 即可達到向浴室供應恒定溫度的熱水1.1自力式自動調溫裝里自力式自動調溫裝置, 采用自力式溫度控制閥, 它由感溫包、毛細管和調節閥部分組成, 如圖1感溫包插入換熱器的出水口部位, 當容器出水溫度發生變化時, 感溫包內的低沸點液體由于熱脹、冷縮的作用產生體積的變化, 使波紋管伸長或縮短, 推動閥桿帶動閥芯產生位移, 調節蒸汽閥門的開度, 控制蒸汽的消耗量, 從而控制被加熱水的溫度, 使之恒定在一定的范圍內, 這種裝置不需要外加任何能源做動力, 因此結構簡單, 但是溫控波動比較大,在士4一5 ,

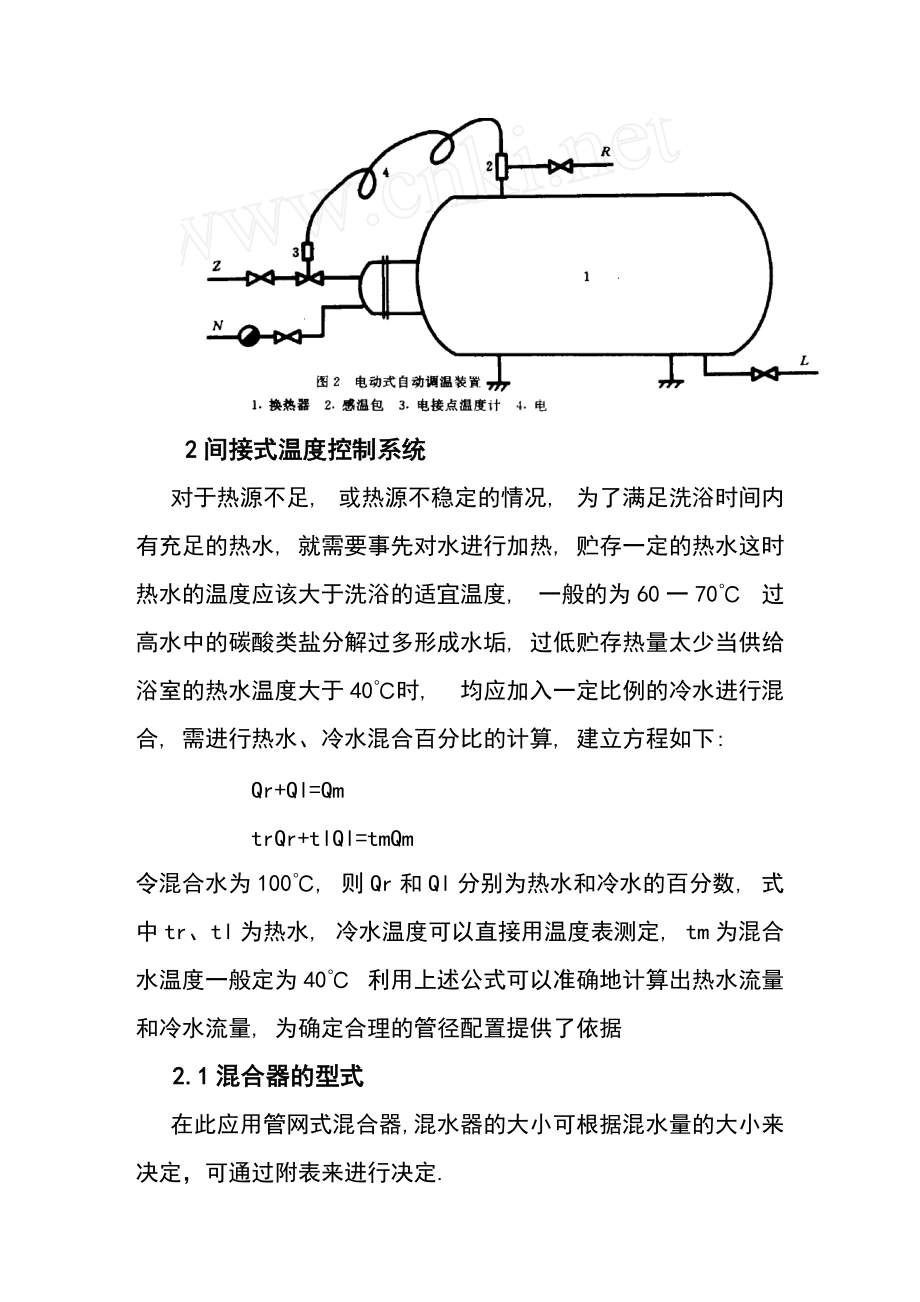

3、可以應用在容積式加熱器上1.2電動式自動調溫裝置電動式自動調溫裝置, 由溫度計, 控制器和電動調節閥等組成, 如圖溫度計插在換熱器熱水出口處, 并且設定溫度控制的上限值和下限值, 當溫度超過設定值時, 給控制器一個指令, 使電動調節閥閥芯轉動, 調節蒸汽流量的大小, 使之恒定出水的溫度, 當溫度表的指針在中間位置時, 無電信號, 閥門開啟度不變, 說明正好是我們要求的溫度范圍內一般設的洗浴熱水的溫度為38士2左右, 電動式自動調溫裝置, 調溫精度高, 可以應用在快速換熱器上, 如螺旋板式換熱器.2間接式溫度控制系統對于熱源不足, 或熱源不穩定的情況, 為了滿足洗浴時間內有充足的熱水, 就需要事

4、先對水進行加熱, 貯存一定的熱水這時熱水的溫度應該大于洗浴的適宜溫度, 一般的為60一70 過高水中的碳酸類鹽分解過多形成水垢, 過低貯存熱量太少當供給浴室的熱水溫度大于40時, 均應加入一定比例的冷水進行混合, 需進行熱水、冷水混合百分比的計算, 建立方程如下: Qr+Ql=Qm trQr+tlQl=tmQm令混合水為100, 則Qr和Ql分別為熱水和冷水的百分數, 式中tr、tl為熱水, 冷水溫度可以直接用溫度表測定, tm為混合水溫度一般定為40 利用上述公式可以準確地計算出熱水流量和冷水流量, 為確定合理的管徑配置提供了依據2.1混合器的型式在此應用管網式混合器,混水器的大小可根據混水

5、量的大小來決定，可通過附表來進行決定.2.2圖貯水雄容積計算貯水罐的作用在于貯存一定溫度的熱水, 它既是水量的貯存, 也是熱量的貯存, 因此貯水罐容積的大小, 決定于在洗浴規定供水時間內, 應能滿足浴室內全部噴頭的熱水用量為基本出發點（1）。在洗浴時間內不再對浴水加熱時, 可按下式進行計算, 確定貯水出罐容積· V=（1.2*T*Q）/1000(tr-tl)*C (1)式中:Q小時耗熱量(kj/h)；V:貯水罐的體積“m3”；C: 水的比熱4.19kj/*L) ；T: 連續供應洗澡水的時間；tr貯存熱水的溫度 ；tl：冷水的溫度 ；1.2：水罐備用貯量系數（2）在洗浴時間內繼續

6、對水進行加熱, 可按下式進行計算, 確定貯水罐容積V=T*(Q-Q)*1.2/1000(tr-tl)*C (2)式中Q: 小時可供熱量(kj/h)此式只比上式在分子上增加了一個Q , 小時可供熱量, 這樣可以減小貯水罐的容積在應用公式(2)時, 還應注意可供熱量加熱的熱水溫度應高于40 時才可向浴室供應, 低于40的熱水所提供的熱水為無效熱能消耗, 這時應采用公式(1)進行計算確定由上面兩個公式可以看出貯水罐的大小與貯存熱水的溫度有關, 熱水的溫度越高, 貯存的熱量多, 水罐可以做得小一些, 反之貯水罐應加大, 這樣才能滿足洗浴時間內有充足的熱水.對貯水罐的熱水輸水管道要進行保溫, 以減少熱量

7、的損失, 這是一項必不可少的工作23 溫控閥的選用自力式溫度調節閥自力式溫度調節閥是近幾年最新研制的一種自動控制溫度的閥門, 它使用方便, 調整簡便, 不需外加任何能源即可控制加熱管道中的蒸汽或熱水的流量, 以達到控制溫度的作用自力式溫度調節閥選用、安裝注意以下事項選用公徑直徑應能滿足最大蒸汽量或最大高溫水流量的要求溫度控制范圍應事先確定, 只可在控溫范圍內微調嚴格控制超溫使用, 運行時先開冷水閥門, 再開熱源調節閥, 因超溫使用會形成低沸點液體內應力過大, 而出現溫包脹裂漏液, 使之失靈感溫包應全部浸在被控液體內, 并且垂直安裝, 閥體也應垂直安裝毛細管長度應控制在以內為好, 并且在安裝時不允許毛細管出現折死彎現象, 防止毛細管通路堵死或斷裂調節閥前應設置過濾器, 并應設旁路裝置, 增加系統運行的可靠性目前所生產的自力式溫度調節閥, 以控制高溫熱源為主, 用作控溫系統的第一級調節電動式溫度調節閥電動式溫度調節閥, 主要由溫度感傳器、控制器和執行器三大部分組成是依靠電力來驅動閥門
