plc試題及其答案

1、電器及PLC控制技術期末考試試卷一、選擇題（下列每題只有一個正確答案，將正確答案的代號填入括號內，每題2分，共30分）1熱繼志器的熱元件應（ ）A串聯在主電路中 B. 并聯在主電路中C. 串聯在控制電路中 D. 并聯在控制電路中2熔斷器在電力拖動控制線路中的作用是（ ）A.欠壓保護 B.過載保護 C.短路保護 D.失壓保護3PLC梯形圖邏輯執行的順序是（ ）A 自上而下，自左向右B自下而上，自左向右B 自上而下，自右向左D隨機執行4OUT指令是線圈驅動指令，但它不能驅動（ ）A 輔助繼電器B.輸出繼電器C.輸入繼電器D.定時器5在PLC指令系統中，棧指令用于（ ）A單輸入電路 B.單輸出電路

2、C.多輸入電路 D.多輸出電路6在PLC指令系統中，串聯一個動斷觸點采用的指令是（ ）A.OR B.ORI C.AND D.ANI7M8000的繼電器名稱為（ ） A、運行監控繼電器 B、匯點式接線方式 C、100ms時鐘脈沖發生器 D、禁止全部輸出繼電器8ANB指令用于（）、將一個動斷觸點與左母線聯接 、電路塊的并聯聯接、電路塊的串聯聯接 、在母線中串聯一個主控觸點來實現控制9關于選擇順序功能圖說法錯誤的是（ ）A選擇順序用單水平線表示B選擇順序指在一步后有若干個單一順序等待選擇，而一次僅能選擇一個單一順序C選擇順序的轉換條件應標注在雙水平線以內D選擇順序的轉換條件應標注在單水平線以內10可

3、以對計數器、定時器、數據寄存器中內容清零的指令是（ ）ASET BPLS C RST DPLF11與STL觸點相連的觸點應使用指令是（ ）ALD 或LDI BAND或ANI COR或ORI DANB或ORB12有一PLC型號為FX0N60MR，其中輸入點數為36點，則輸出地址編號最大為（ ）AY024 BY027 CY028 DY03613把線圈額定電壓為220V的交流接觸器線圈誤接入380V的交流電源上會發生的問題是：（ ） A、接觸器正常工作 B、接觸器產生強烈震動 C、燒毀線圈 D、燒毀觸點 14中間繼電器的電氣符號是：（ ） A、SB B、KT C、KA D、KM15下列對PLC軟繼電

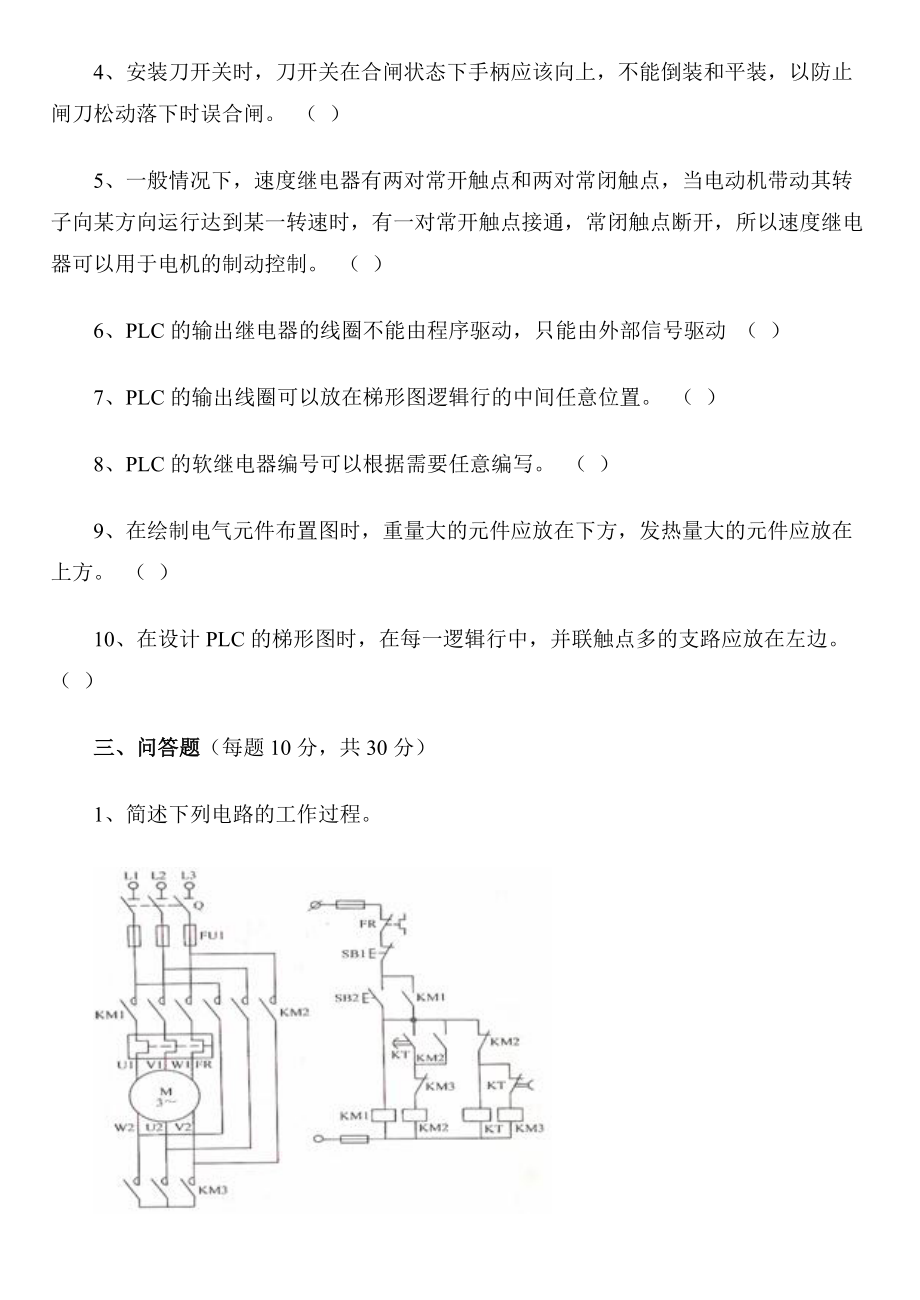

4、器的描述，正確的是：（ ） A、有無數對常開和常閉觸點供編程時使用 B、只有2對常開和常閉觸點供編程時使用 C、不同型號的PLC的情況可能不一樣 D、以上說法都不正確 二、判斷題（下面各題正確的在括號內劃，錯誤的在括號內劃，每題2分，共20分） 1、電磁式交流接觸器的鐵心端面上必須安裝一個銅制的短路環。（ ） 2、產生電弧的條件是：A、在大氣中斷開電路 B、被斷開電路的電流超過某一數值 C、斷開后加在觸點間隙兩端電壓超過某一數值（在1220V之間） （ ） 3、交流接觸器在滅弧裝置損壞的情況下也可以使用。 （ ） 4、安裝刀開關時，刀開關在合閘狀態下手柄應該向上，不能倒裝和平裝，以防止閘刀松動

5、落下時誤合閘。 （ ） 5、一般情況下，速度繼電器有兩對常開觸點和兩對常閉觸點，當電動機帶動其轉子向某方向運行達到某一轉速時，有一對常開觸點接通，常閉觸點斷開，所以速度繼電器可以用于電機的制動控制。 （ ） 6、PLC的輸出繼電器的線圈不能由程序驅動，只能由外部信號驅動 （ ） 7、PLC的輸出線圈可以放在梯形圖邏輯行的中間任意位置。 （ ） 8、PLC的軟繼電器編號可以根據需要任意編寫。 （ ） 9、在繪制電氣元件布置圖時，重量大的元件應放在下方，發熱量大的元件應放在上方。 （ ） 10、在設計PLC的梯形圖時，在每一邏輯行中，并聯觸點多的支路應放在左邊。（ ） 三、問答題（每題10分，共3

6、0分） 1、簡述下列電路的工作過程。2、如圖所示梯形圖，試根據X0的波形圖來畫出Y0的波形圖。 3、指出下面梯形圖中的錯誤（在錯誤處用A、B、C、標明，不用改正）。四、分析題 （10分） 如圖所示三相異步電動機正反轉電氣原理圖，請將圖的模擬實物接線圖補畫完整。五、綜合題（10分） 設計一個小型的PLC控制系統，實現對兩臺電動機順序控制。要求電動機M1比電動機M2晚12S啟動，兩臺電動機同時停機,電動機M2有過載保護，請根據 PLC控制的I/O接線圖畫出梯形圖。電器及PLC控制技術期末考試答案一、選擇題。（每題2分，共20分） 1、A2、C3、A 4、C 5、D6、D 7、A 8、C 9、

7、C 10、C11、A 12、B 13、C 14、C 15、A二、判斷題。（每題2分，共20分） 1、2、 3、X 4、 5、6、X 7、X8、X 9、 10、 三、問答題。（每題10分，共40分） 1、接通電源，按下正轉啟動按鈕SB2，正轉接觸器KM1的線圈得電工作，其常開輔助觸點閉合實現自鎖，電機開始正轉，其常閉輔助觸點斷開，使反轉接觸器KM2的線圈不能得電而不能工作（即實現互鎖）；松開SB2，正轉接觸器KM1也能繼續工作。在KM1工作過程中如果按下反轉啟動按鈕SB3，其常閉觸點使正轉接觸器KM1的線圈斷電而停止工作，即電機停止正轉；同時反轉接觸器KM2的線圈得電開始工作，其常開輔助觸點閉合實現自鎖，常閉輔助觸點斷開使KM1無法得電工作（即實現互鎖），電機開始反轉；松開SB3，反轉接觸器KM2也能繼續工作。在電機正轉或反轉過程中如果按下停止按鈕SB1，相應接觸器線圈失電停止工作，電機停止運轉。（如果該電路出現短路，則熔斷器FU1迅速熔斷而切
