一模型實體圖和工作原理

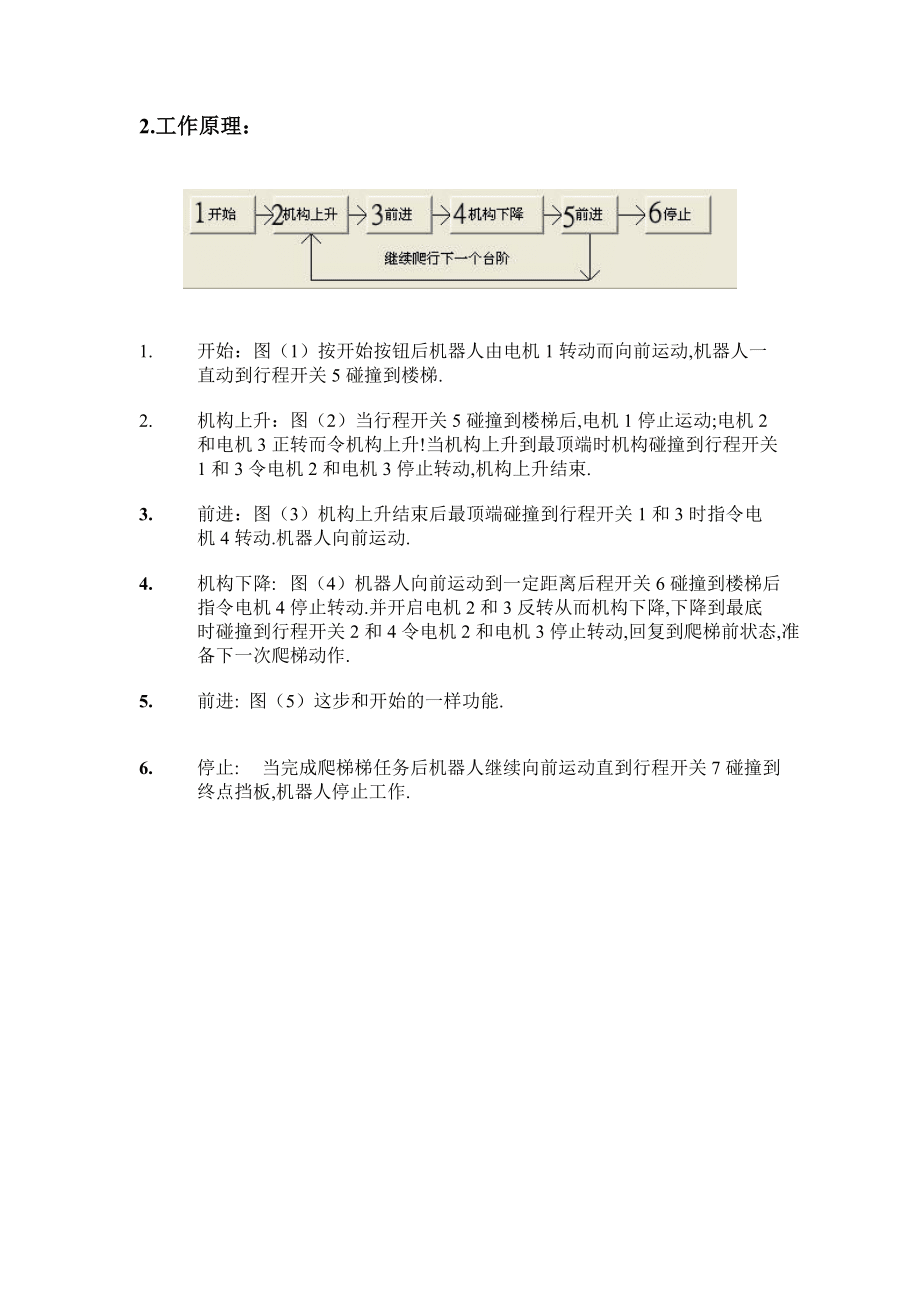

1、一.模型實體圖和工作原理1.模型實體圖：圖(1)圖(2)圖(3)圖(4)圖(5)圖(6)2.工作原理：1. 開始：圖（1）按開始按鈕后機器人由電機1轉動而向前運動,機器人一直動到行程開關5碰撞到樓梯.2. 機構上升：圖（2）當行程開關5碰撞到樓梯后,電機1停止運動;電機2和電機3正轉而令機構上升!當機構上升到最頂端時機構碰撞到行程開關1和3令電機2和電機3停止轉動,機構上升結束.3. 前進：圖（3）機構上升結束后最頂端碰撞到行程開關1和3時指令電機4轉動.機器人向前運動.4. 機構下降: 圖（4）機器人向前運動到一定距離后程開關6碰撞到樓梯后指令電機4停止轉動.并開啟電機2和3反轉從而機構下降

2、,下降到最底時碰撞到行程開關2和4令電機2和電機3停止轉動,回復到爬梯前狀態,準備下一次爬梯動作.5. 前進: 圖（5）這步和開始的一樣功能.6. 停止: 當完成爬梯梯任務后機器人繼續向前運動直到行程開關7碰撞到終點擋板,機器人停止工作.二.遠程控制系統工作原理1.系統組成：1. 服務器端：直接控制模型運動的控制中心，這里指直接控制模型的計算機，通過串口（COM）與接口板進行信息交流，以及在計算機內部進行算法運算，以此來控制模型運動2. 客戶端：間接控制模型運動的控制平臺，這里指間接控制模型的計算機，通過TCP協議與服務器端進行信息交流，以及通過服務器對模型運動進行控制這里的信息交流是指最低層

3、的二進制數據（byte）傳輸（模擬量和數字量之間的轉換），具體通過程序來控制，因為主要的原理是通過類似于單片機的控制，所以對模型的控制不一定只使用串口（COM），可采用其他連接手段，只要最后合乎慧魚公司的控制要求就行了通過TCP協議來做遠程控制，是采用類似于互聯網的信息交流，通過客戶端和服務器端的bytes 傳輸和服務器端的算法運算就可以實現基本的模型控制功能了在不同的信息傳輸之間，存在緩沖區，緩沖區的作用是將輸入輸出的數據暫時儲存，等待傳輸，因為例如在進行COM 口兩端的信息交流時，數據流的轉換和計算機本身傳輸不同步，如果沒有緩沖區就出現數據傳輸?shù)膩G失和覆蓋，所以開發程序和通過接口板控制模型

4、的時候要注意數據流的傳輸3. 模型運動：可以通過遠程控制實現當機器人撞到樓梯后能自動進行爬樓梯,達到目的之后能自動停止工作.2.遠程控制系統圖：三.計算機與接口板的通訊1.接口板處理器操作模式：接口板的微處理器有兩種操作模式：1.被動模式：程序的處理由計算機完成，接口與計算機的連接電纜不能斷開，在每個程序周期中，接口采集來自數字量和模擬量輸入端的數值然后送給計算機，計算機再把數字量的輸出值傳送給接口板，接口板上的微處理器按要求操作相連的電機、燈和電磁鐵2.主動模式：程序由接口板的微處理器進行處理，而接口板與計算機的連線要斷開。接口板的微處理器的計算能力遠小于計算機的計算能力，對于旨在捕獲快速計

5、算脈沖的大程序，微處理器便無法累計全部脈沖，這樣的程序只能在被動模式下進行處理本設計是實現爬樓梯機器人的自動和手動控制，所以有較大的程序處理，接口板處理器操作模式應采用被動模式，并且不設定程序掉電保護功能2.計算機與接口板的通訊：1. 計算機通過COM 口與 接口板進行信息交流，慧魚公司規定控制端口的參數為波特率為9600，位數為8位，效驗為無，停止位為1，參數的設定在程序開發的時候會編寫確定2. 慧魚公司規定COM 口與接口板的通信格式為兩個字節，第一字節是接口命令，控制接口發送內容作為應答，第二個字節規定哪個電機以什么方向轉動，簡單的說就是第一個字節是當行程開關、感應器等有反應而發出信號給

6、接口板，接口板接收并且記錄，等待計算機的查詢；而第二個字節是計算機發送命令到接口板，接口板微處理器分析并且向電機、燈等發送信息，控制它們工作3.接口板有接收第一字節命令的E1-E8 ，模擬量EX和EY的接口，選擇E1-E8時，應答為一字節，而選擇E1-E8 ，和模擬量EX或EY時，應答為三字節，其中1字節為E1-E8輸入，2，3字節為EX或EY，在本設計中只需選擇E1-E8，應答為一字節4. 在程序開發中，主要是使用byte 數組來實現2中的兩個字節控制和3中的接收應答，簡言之：定義一個一維二項數組 ACT（2），其中ACT（0）來告訴接口板使用E1-E8接口，ACT（1）來告訴接口板控制什么

7、電機，怎樣控制定義一個一維不定數組 RTC（），其中從E1-E8接收到的命令儲存在RTC（）中具體數據定義見下表：十六進制規定（回送內容）ACT（）C1E1-E8&HC1位規定ACT()1開始（M1）24機構上升（M2）162機構上升（M3）47上升后前進（M4）1285機構上升（M2）163機構上升（M3）8如果同時控制多個電機，可將ACT（）相應值相加，或者制造多個數組分別發送位RTC()11223448516632764注:行程開關的具體控制功能請看下面程序說明同理如果多個接口同時回送內容，則RTC（）的值為相應值相加接口板每300 ms需要一次命令的刷新，否則電機會停止，所

8、以要不斷地向接口板發信號四.服務器端程序開發1.程序開發軟件：Visual Basic 6.0 ，VB是一種面向過程的解釋性編程語言，是較高級的編程語言，在進行程序開發時，對模型控制使用了MSCOMM 控件，對遠程控制使用了WINSOCK 控件，下面會有詳細介紹.2.程序由三個主要普通窗體組成1 迎窗體，主要用來介紹軟件的制作成員和模型名稱。2模型操作面板（主窗體）和設置面板，主要用來控制模型運動和信息反饋。3.關閉系統時的感謝面板3.服務端程序設計和注釋1.為了提高程序的開發和維護效率，所以創建了兩個模塊：運算模塊Module1和函數模塊Module2a. 運算模塊Module1Global

9、 COMP As IntegerGlobal Rtr() As Byte是接收應答的函數數組Global Act1(2) As Byte控制電機1運動Global Act2(2) As Byte控制電機2正轉Global Act3(2) As Byte控制電機3正轉Global Act20(2) As Byte控制電機2反轉Global Act30(2) As Byte控制電機3反轉Global Act4(2) As Byte控制電機4運動Global Const Controltime = 20時鐘控件值Global strData As Stringb. 運算模塊Module1Public

10、 Declare Function GetTickCount Lib kernel32 () As Long用于延時Sub timedelay(DT As Long)Dim TT As LongTT = GetTickCount()Do DoEvents If GetTickCount - TT = DTEnd Sub2. 控制系統一共有三個窗體:a. 歡迎窗體程序設計Private Sub Form_Click()Unload Meserver.ShowEnd SubPrivate Sub Form_Unload(Cancel As Integer)server.ShowEnd SubPri

11、vate Sub Timer1_Timer()Unload MeEnd Subb. 感謝窗體程序設計Private Sub Form_Click()Unload MeEnd SubPrivate Sub Timer1_Timer()Unload MeEnd Subc. 控制窗體程序設計Private Sub Command1_Click()用于清除接受命令的內容txtReceive.Text = End SubPrivate Sub Form_Unload(Cancel As Integer)關閉遠程控制并打開感謝窗Winsock2.Closethank.ShowEndEnd SubPriva

12、te Sub listen_Click()遠程控制的聯接If Winsock2.State sckClosed Then Winsock2.CloseWinsock2.LocalPort = Val(txtport.Text) 設置通訊端口號碼Winsock2.listen 開始聆聽ControlComm.Settings = 9600,n,8,1ControlComm.CommPort = Val(txtcom.Text)ControlComm.PortOpen = Truetimedelay 100Me.Caption = oldCaption & 聆聽中。listen.Enabled =

13、 FalseIf txtport.Text = ThenMsgBox 請輸入端口號!, vbOKOnly, 提示listen.Enabled = TrueEnd IfEnd SubPrivate Sub stop_Click()Winsock2.Close 關閉連接End 結束系統End SubPrivate Sub Winsock2_Close()當客戶端中斷時txtReceive.Text = txtReceive.Text & 對方執行中斷！ & vbCrLftxtReceive.SelLength = Len(txtReceive.Text)Winsock2.CloseWinsock2

14、.listenMe.Caption = oldCaption & -聆聽中。passion.Enabled = FalseEnd SubPrivate Sub Winsock2_ConnectionRequest(ByVal requestID As Long)If Winsock2.State sckClosed Then Winsock2.CloseWinsock2.Accept requestIDMe.Caption = oldCaption & 連接中。passion.Enabled = TrueEnd SubPrivate Sub Form_Load()passion.AddItem

15、 開始passion.AddItem 機構上升passion.AddItem 一次前進passion.AddItem 機構下降passion.AddItem 二次前進passion.AddItem 停止passion.Enabled = FalsetxtReceive.Enabled = TrueEnd SubPrivate Sub Winsock2_DataArrival(ByVal bytesTotal As Long)Winsock2.GetData strDataSelect Case strDataCase Is = 自動控制選擇AutotxtReceive.Text = txtRe

16、ceive.Text & 自動控制選擇 & vbCrLfCase Is = 手動控制選擇txtReceive.Text = txtReceive.Text & 手動控制選擇 & vbCrLfManupassion.Enabled = TrueCase Is = 開始 電機1工作,車向前走passion.Selected(0) = TrueAct1(0) = &HC1Act1(1) = 2Timer1.Interval = ControltimeTimer1.Enabled = TrueCase 機構上升 設電機2和3正轉,機構上升,實現爬梯Timer01.Interval = Controlt

17、imepassion.Selected(1) = TrueAct2(0) = &HC1Act3(0) = &HC1Act2(1) = 16Act3(1) = 4Timer2.Interval = ControltimeTimer3.Interval = ControltimeTimer1.Enabled = FalseTimer2.Enabled = TrueTimer3.Enabled = TrueCase 一次前進 電機4工作,車向前走passion.Selected(2) = TrueAct4(0) = &HC1Act4(1) = 128Timer4.Interval = Control

18、timeTimer4.Enabled = TrueTimer2.Enabled = FalseTimer3.Enabled = FalseCase 機構下降 電機2和3反轉,機構下降,回復到爬梯前狀態passion.Selected(3) = TrueAct20(0) = &HC1Act30(0) = &HC1Act20(1) = 32Act30(1) = 8Timer20.Interval = ControltimeTimer30.Interval = ControltimeTimer20.Enabled = TrueTimer30.Enabled = TrueTimer4.Enabled

19、= FalseCase 二次前進 電機1工作,車向繼續向前走,準備下一次爬梯passion.Selected(4) = TrueAct1(0) = &HC1Act1(1) = 2Timer1.Interval = ControltimeTimer1.Enabled = TrueTimer20.Enabled = FalseTimer30.Enabled = FalseCase 停止passion.Selected(5) = TrueTimer1.Enabled = FalseTimer2.Enabled = FalseTimer3.Enabled = FalseTimer4.Enabled =

20、 FalseTimer20.Enabled = FalseTimer30.Enabled = FalseCase 急停Timer1.Enabled = FalseTimer2.Enabled = FalseTimer3.Enabled = FalseTimer4.Enabled = FalseTimer20.Enabled = FalseTimer30.Enabled = FalseIf Rtr(0) 10 Then Winsock2.SendData attCase 重置Timer5.Enabled = FalseTimer6.Enabled = TrueAct20(0) = &HC1Act

21、30(0) = &HC1Act20(1) = 32Act30(1) = 8Timer20.Interval = ControltimeTimer30.Interval = ControltimeTimer20.Enabled = TrueTimer30.Enabled = TrueEnd SelectEnd SubPrivate Sub Timer1_Timer()控制電機1運動With ControlComm.Output = Act1Do While .InBufferCount 1 DoEventsLoopEnd WithEnd SubPrivate Sub Timer2_Timer()

22、控制電機2正轉With ControlComm.Output = Act2Do While .InBufferCount 1 DoEventsLoopEnd WithEnd SubPrivate Sub Timer20_Timer()控制電機2反轉With ControlComm.Output = Act20Do While .InBufferCount 1 DoEventsLoopEnd WithEnd SubPrivate Sub Timer30_Timer()控制電機3反轉With ControlComm.Output = Act30Do While .InBufferCount 1 D

23、oEventsLoopEnd WithEnd SubPrivate Sub Timer3_Timer()控制電機3正轉With ControlComm.Output = Act3Do While .InBufferCount 1 DoEventsLoopEnd WithEnd SubPrivate Sub Timer4_Timer()控制電機4運動With ControlComm.Output = Act4Do While .InBufferCount 1 DoEventsLoopEnd WithEnd SubPrivate Sub Timer6_Timer() 手動控制時行程開關的控制Do

24、While ControlComm.InBufferCount 1DoEventsLoopRtr() = ControlComm.InputIf Rtr(0) = 1 Then Timer3.Enabled = False第1個行程開關的值, 上升結束后機構接觸的行程開關If Rtr(0) = 2 Then Timer30.Enabled = False第2個行程開關的值If Rtr(0) = 4 Then Timer2.Enabled = False第3個行程開關的值, 上升結束后機構接觸的行程開關If Rtr(0) = 8 Then Timer20.Enabled = False第4個行程

25、開關的值If Rtr(0) = 26 ThenTimer1.Enabled = FalseWinsock2.SendData 前進結束。End IfIf Rtr(0) = 37 ThenTimer4.Enabled = FalseWinsock2.SendData 二次前進結束。End IfIf Rtr(0) = 5 Then 上升結束后機構接觸的行程開關1和3值和Timer2.Enabled = FalseTimer3.Enabled = FalseWinsock2.SendData 上升結束.End IfIf Rtr(0) = 10 Then 下降結束后機構接觸的行程開關2和4值和Time

26、r30.Enabled = FalseTimer20.Enabled = FalseWinsock2.SendData 下降結束。End IfIf Rtr(0) = 74 ThenTimer1.Enabled = FalseTimer2.Enabled = FalseTimer4.Enabled = FalseTimer3.Enabled = FalseTimer20.Enabled = FalseTimer30.Enabled = FalsesenData1 = manustopWinsock2.SendData senData1End Ifa.Caption = Rtr(0)End Sub

27、Private Sub Timer5_Timer() 自動控制時行程開關的控制Do While ControlComm.InBufferCount 1DoEventsLoopRtr() = ControlComm.InputIf Rtr(0) = 26 Then Timer1.Enabled = FalseAct2(0) = &HC1Act3(0) = &HC1Act2(1) = 16Act3(1) = 4Timer2.Interval = ControltimeTimer3.Interval = ControltimeTimer2.Enabled = TrueTimer3.Enabled =

28、 TrueTimer4.Enabled = FalseEnd IfIf Rtr(0) = 5 ThenAct4(0) = &HC1Act4(1) = 128Timer4.Interval = ControltimeTimer4.Enabled = TrueTimer2.Enabled = FalseTimer3.Enabled = FalseEnd IfIf Rtr(0) = 37 ThenTimer4.Enabled = FalseAct20(0) = &HC1Act30(0) = &HC1Act20(1) = 32Act30(1) = 8Timer20.Interval = Control

29、timeTimer30.Interval = ControltimeTimer20.Enabled = TrueTimer30.Enabled = TrueTimer4.Enabled = FalseEnd IfIf Rtr(0) = 10 ThenAct1(0) = &HC1Act1(1) = 2Timer1.Interval = ControltimeTimer1.Enabled = TrueTimer4.Enabled = FalseTimer20.Enabled = FalseTimer30.Enabled = FalseEnd IfIf Rtr(0) = 74 ThenTimer1.Enabled = FalseTimer2.Enabled = FalseTimer4.Enabled = FalseTimer3.Enabled = FalseTimer20.Enabl
