赤峰煤矸石電廠監理實施細則(主廠房工程土建部分)

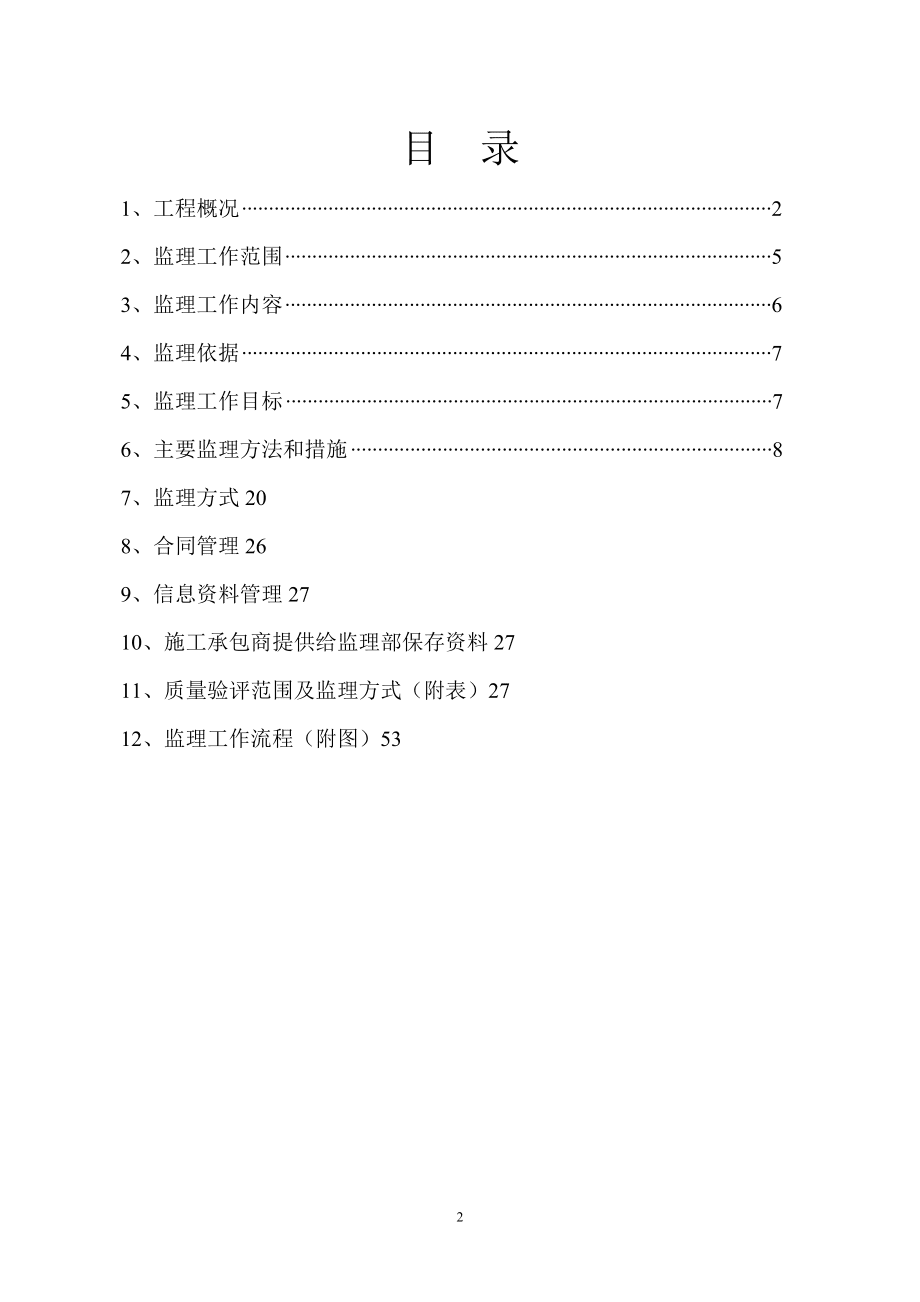

1、赤峰煤矸石電廠2×135MW機組新建工程監 理 細 則（主廠房工程土建部分）XXXX工程建設XXX監理有限公司XXX項目監理部20XX.05.10批準： 審核： 編寫： 目 錄1、工程概況22、監理工作范圍53、監理工作內容64、監理依據75、監理工作目標76、主要監理方法和措施87、監理方式208、合同管理269、信息資料管理2710、施工承包商提供給監理部保存資料2711、質量驗評范圍及監理方式（附表）27 12、監理工作流程（附圖）531、工程概況赤峰煤矸石發電廠新建工程是由北京能源投資集團有限公司，在赤峰市投資建設的工程，本期工程建設規模為2×135MW供熱發電機組

2、，及2×480t/h超變壓循環流化床鍋爐，本期工程建成后，主廠房不再考慮擴建。1.1工程范圍：汽機間、除氧煤倉間、爐后建筑物及內部建構筑物，設備基礎等。1.2主要建（構）筑物基礎主廠房基礎，鍋爐爐架基礎采用鋼筋混凝土獨立基礎，分別埋深-5.5米和5.00米，汽機房內的汽機基底板采用大板式基礎，其它設備基礎一般采用大塊式混凝土或鋼筋混凝土基礎；主廠房（出廠房軸線外3米）范圍內，-5.5米深以上回填0.5米，厚2：8灰土用作防水層。1.3主廠房結構體系本期主廠房采用三列式布置，依次由汽機房，除氧煤倉間、鍋爐間組成。主廠房橫向為鋼筋混凝土框排架結構，除氧煤倉間為多層鋼筋混凝土框架結構，汽機

3、房邊柱通過屋面系統與除氧煤倉間交接共同組成框、排架受力體系，鍋爐裙房亦為鋼筋混凝土結構，鍋爐房爐前通道平臺梁與除氧煤倉間滑動連接，采用梁軸向能滑動的支座，汽機房屋面由跨度為34米的雙坡鋼屋架和保溫輪型節能屋面板組成的輪型屋面，除氧煤倉間的樓面（屋面）采用現澆鋼筋混凝土結構，汽機、鍋爐平臺樓面采用鋼筋混凝土組合結構。1.4主廠房規模及建筑結構1.4.1汽機房柱距8米，跨度34米，每臺機組之間設1.2米的插入距，用于設溫度伸縮縫，汽機房總長度81.2米，汽機房共分三層，分別為零米層（±0.000米），加熱器平臺層（5.00米）及運轉層(9.00米),零米層布置汽輪發電機基礎，發電機出線小

4、室，溝道等，汽機房屋面鋼屋架下弦最低標高23.300米,汽機房內設有一臺75/20t的橋式吊車，吊車軌頂標高19.800米。1.4.2除氧煤倉間:柱距8米，跨度13.5米，每臺機組之間設1.2米的插入距，用于設溫度伸縮縫，總長度89.2米。除氧煤倉間共分五層，局部為六層（皮帶頭部和除塵器小間、水箱間），分別為零米層（0. 000米），4.500米層，9.000米層，17.500米層和35.000米層，41.000米層，棧橋入口設在C軸上軸間。±0.000米以下為電纜隧道， ±0.000米層布置廠用配電裝置室；4.500米層為管道層及設運行化驗間及化學加藥間等，9.000米層

5、為運轉層，布置汽機，鍋爐集中控制室；17.500米層布置除氧器及給煤機；37.000米為輸煤皮帶層；41.000米層布置輸煤轉運站，除塵器消防水箱。1.4.3爐前通道，軸線寬為6.5米，總長度為81.2米。1.4.4鍋爐房橫向總長度為43.3米，縱向總長度為81.2米，鍋爐房分為零米層(±0.000米)，運轉層(9.000米)。±0.000米層布置鍋爐基礎，附屬設備基礎，溝道等。運轉層(9.000米)以下，鍋爐房整體封閉，運轉層(9.000米)以上，鍋爐房緊身封閉。兩臺爐之間設集中控制室一座，軸線尺寸為16.2×21.3米，分為零米層(±0.000米)，

6、電纜夾層(6.000米)和運轉層(9.000米)三層。±0.000米層布置鍋爐附屬設備，運轉層(9.000米)為集中控制室。1.5圍護結構主廠房外墻圍護：汽機房、除氧煤倉間外墻9.000米以下及鍋爐房外側1.200米以下為燒結多孔磚墻圍護，室內隔墻亦采用燒結多孔磚墻，汽機房，除氧煤倉間外墻9.000米以上及鍋爐外側1.2米以上外墻為彩色復合保溫壓型墻板.鍋爐采用緊身封閉，復合保溫金屬墻板圍護，汽機房屋頂采用輕質節能保溫屋面板，除氧煤倉間屋頂采用現澆鋼筋砼屋面，鍋爐爐頂為彩色復合保溫壓型鋼板屋面。1.6爐后建(構)筑物1.6.1電除塵器：采用鋼筋混凝土獨立基礎,彩色金屬復合板圍護；1.

7、6.2引風機室：采用現澆鋼筋混凝土框架結構,框架梁底標高12.6米，鋼筋混凝土獨立基礎，燒結多孔磚墻圍護；1.6.3空壓機房及除塵電控制:聯合建筑，21×12米，二層,底層為空壓機房，二層為除塵控制樓，采用現澆鋼筋混凝土框架結構，燒結多孔磚墻圍護，鋼筋混凝土獨立基礎；1.6.4石灰石儲倉：采用現澆鋼筋混凝土框架結構，鋼筋混凝土獨立基礎，彩色金屬復合板圍護；1.6.5渣倉：采用鋼筋混凝土獨立基礎，彩色金屬復合板圍護；1.7關鍵部位1.7.1主廠房汽機間:基礎工程、外側結構、吊車梁結構；1.7.2除氧煤倉間：基礎工程、框架結構；1.7.3鍋爐間:基礎工程、外側結構；1.7.4主廠房裝飾工

8、程；1.7.5主廠房屋面工程；1.7.6汽輪發電機基礎工程及上部結構。2、監理工作范圍2.1主廠房建(構)筑物；2.1.1汽機房2.1.1.1汽機房地下結構；2.1.1.2汽機房地上結構；2.1.1.3汽輪發電機基礎；2.1.1.4電動給水泵基礎；2.1.1.5地下溝道；2.1.1.6汽機間屋面；2.1.1.7汽機間建筑、裝修；2.1.1.8汽機間建筑設備安裝。2.1.2除氧間2.1.2.1除氧間地下結構；2.1.2.2除氧間地上框架現澆結構；2.1.2.3除氧間建筑、裝修；2.1.2.4除氧間保溫、防水。2.1.3煤倉間2.1.3.1煤倉間地下結構；2.1.3.2煤倉間地上框架現澆結構；2.

9、1.3.3煤倉間建筑、裝修；2.1.3.4煤倉間保溫、防水。2.1.4鍋爐房2.1.4.1鍋爐基礎；2.1.4.2鍋爐鋼架基礎；2.1.4.3一、二次風機基礎；2.1.4.4渣坑；2.1.4.5運轉屋平臺；2.1.4.6電梯井基礎；2.1.4.7地下溝道；2.1.4.8建筑、裝修。3、監理工作內容對土建工程自施工圖會審起直至整套機組啟動驗收為止的全過程質量控制、進度控制、投資控制、安全控制、信息管理以及協調工作各有關方面關系等。4、監理依據4.1建設單位(業主)與監理公司簽訂的工程項目監理合同(合同編號)；4.2建設單位與承包商簽訂的合同及有關附件；4.3設計文件(工程正式施工藍圖及技術資料等

10、)；4.4施工過程相關文件(包括工程設計變更、施工圖交底、工程技術聯絡單、協調會議紀要及其它有關工程技術商定實施的條款)；4.5國家及行業頒發的現行設計規程,施工驗收規范及相關的技術規程和質量驗收標準；4.6火電施工質量檢驗及評定標準第一篇土建工程篇；4.7上級機關頒發的有關政策及規定；4.8建設單位及上級機關對本工程所發的文件；4.9本工程項目建設的監理規劃。5、監理工作目標5.1質量控制目標所有分部分項工程全部合格，力爭工程整體優良。5.2進度目標在投資到位，無不可抗力因素影響，無重大設計變更增加工程量和延長工期的情況下，監理項目力爭按施工合同規定的日期完工。5.3投資目標5.3.1在無不

11、可抗力因素影響，無重大設計變更增加工程的前提下，力爭做好預算不超概算，結算不超預算。5.4安全控制目標5.4.1督促施工單位實現施工承包合同安全目標，杜絕重大傷亡事故，重大設備質量事故和其它重大事故。6、主要監理方法和措施6.1質量監理方法及措施6.1.1施工前控制方法及措施(事前控制)6.1.1.1參加設計交底會，主持施工圖紙會審，熟悉設計文件施工圖紙，對施工圖的設計深度，套用圖紙正確性，有效性及規定的會審內容提出監理意見；6.1.1.2審查施工承包商的質量保證體系，技術管理體系，安全保證體系和質量管理制度是否完善、健全，施工技術力量、機具裝備是否滿足工程施工需要；6.1.1.3審查施工承包

12、商提出的施工組織設計，審查施工作業指導書，對質量保證措施和施工進度安排等是否滿足要求，提出監理意見；6.1.1.4核查施工承包商的特殊工種和質檢人員持證上崗的資質、土建試驗室、混凝土攪拌站、計量器具和測量儀器的檢驗合格證等；6.1.1.5檢查工程所用的原材料，半成品的質量，要求手續齊全，有材質單及出廠合格證明，并按規定要求進行復驗，核查復驗報告；6.1.1.6對施工現場進行檢查驗收，復核承包單位給定的原始基準點，基準線和參考標高等測量控制點，復測施工測量控制網；6.1.1.7單位工程具備開工條件后，施工承包商必須填寫開工報告申請單，經監理部簽字后報項目法人批準后方可開工；6.1.1.8審核工程

13、中采用的新材料、新結構、施工新工藝、新技術的技術證書。6.1.2施工過程中控制方法及措施(事中控制)施工過程中嚴格按國家和行業頒發的各有關施工驗收規范的規定，做好施工工藝過程的質量檢查和控制，做好工程質量驗評和隱蔽工程的簽證驗收。施工承包商按規定進二、三級質量檢查驗收簽證，合格后報監理部現場檢查驗收，符合要求簽署確認意見。如不符合要求責令施工承包商修改，合格后申請復檢，復檢合格后簽署確認意見。凡按規定應四級檢查驗收的分項工程，未經監理師確認，不得進行下道工序。6.1.2.1監理在施工過程中行使質量否決權，當出現下列情況之一者，監理人員先以口頭形式向施工承包商提出整改要求，如整改不力或拖延改正時

14、間，將簽發整改通知單，必要時由總監理工程師簽發停工通知單，指令施工承包商停工整改。（1）上道工序未經檢查驗收，擅自進行下道工序施工；（2）工程質量下降，經指出后未采取有效改正措施，事采取了一定措施而效果不好繼續作業的；（3）擅自采用未經批準的材料；（4）擅自變更設計圖紙的要求；（5）沒有可靠的施工質量保證，貿然施工，導致質量下降的；（6）危及施工安全。6.1.2.2對重點部位（工序）實施全過程質量控制，（基礎工程）主體結構及屋面工程等。（一）混凝土質量控制混凝土工程是本期工程中每道工序尤為重要的一個環節，砼質量合格與否直接影響整個工程結構的質量，因此，砼質量控制就是為了保證其強度及各種性能達到

15、設計要求；同時，對砼所組成的原材料進行質量控制，使其達到規范及設計要求，在施工過程中，監理工程師主要采取巡視，旁視和平行檢驗等形式進行監督，以保證混凝土的質量?；炷凉こ痰氖┕で皽蕚洌海?）根據現場條件，工程特點，標書要求和文件規定，確定砼采用商品砼或現場攪拌；（2）當采用現場攪拌砼時，施工單位應根據設計圖紙要求提前做材料試驗和砼配合比（砼配合比中碎石級配應根據設計構件的情況進行選擇），斷面小或配筋較多的柱、梁、剪力墻，應選擇粒經級配小些的配合比，砼配合比中水灰比應根據構件的情況進行選擇，薄板或大體積砼應采用水灰比小的配合比，以減少砼收縮，因此配合比委托時，施工單位應明示。砼的配合比僅適用于同

16、牌號的水泥，不同牌號，不同品種或同牌號超過三個月水泥出廠日期的配合比應重做；（3）攪拌機的配備應能滿足混凝土澆筑的需要,且應有備用攪拌機，攪拌機加水系統應準確可靠；（4）施工前應先向監理工程師申報材料、方案、質量保證措施。砼施工方案應包括：砼施工方法、砼澆筑順序、機械使用、施工縫留設等；質量保證措施應包括：砼強度、砼密實、板厚度控制和停水、停電的應急措施；（5）施工前應做好內部施工技術和安全交底；（6）監理工程師在鋼筋工程，模板工程，水、電、暖通工程以及混凝土準備驗收等方面認可后，簽署混凝土澆筑令，同意施工單位開攪拌。（二）砼施工過程中質量控制（1）現場砼攪拌前，應視砂、石含水率變化情況，調整

17、設計配合比為施工配合比，經施工技術負責人核定的施工配合比應掛牌在攪拌機周圍醒目的位置；（2）攪拌時必須嚴格按重量配比（水泥、水、骨料及外加劑）計量準確，砼攪拌應每班做不少于兩組坍落度實驗，以校核水灰比；（3）砼攪拌時間應不少于90秒；（4）砼試塊每100盤制作不少于一組，不是100盤的按分項項次不少于一組制作試塊，試塊制作時應科學，隨機取樣不允許另外加工，試塊的正常偏差應控制在高半級強度等級范圍，砼試塊應泡水養護或埋砂澆水養護，并按時送檢；（5）混凝土的澆筑順序和方法應事先周密考慮，對于大體積，大面積的混凝土的澆筑，分層、分段要合理；層、段間要計劃好，應在前一層、段混凝土初凝前，澆筑后一層、段

18、的混凝土，振搗要插入到下一層；（6）澆筑混凝土?xí)r，應注意防止混凝土的分層離析。混凝土由料斗，漏斗內卸出進行澆筑時其自由傾落高度一般不宜超過2m，在豎向結構中澆筑混凝土的高度不得超過3m，否則應采用串筒，斜槽溜管等下等；（7）對鋼筋及預埋件多的部位要認真操作，把各處振搗密實，并避免碰動鋼筋及埋件，總之，要督促承包人加強管理，使操作工人嚴格按照混凝土施工操作規程施工操作；（8）澆筑豎向結構混凝土前，底部應先填以50100mm厚、與混凝土成分相同的水泥漿，混凝土的水灰比和坍落度，應隨澆筑高度的上升酌量減少；（9）澆筑混凝土?xí)r，應經常觀察模板、腳手架、鋼筋、預埋件與預留孔的情況，當發現有變化，移位時，

19、應立即停止?jié)仓?yīng)在已澆筑的混凝土凝結前修整完好；（10）在澆筑與柱和墻連接成整體的梁和板時，應在柱和柱和梁澆筑完畢后停留11.5小時，使混凝土得到初步沉實后，再繼續澆筑，以防止接縫處出現裂縫；（11）屋面板混凝土澆筑時，原則上不能留設施工縫，屋面板砼配合比控制得好，澆筑得密實，是屋面板自防水能力的保證，因此應特別加以重視。（三）施工縫設置和繼續澆筑（1）施工縫位置宜留在結構受剪力較小且便于施工的部位，柱應留水平縫，梁、板、墻應留垂直縫，在施工縫處繼續澆筑混凝土，已澆筑的混凝土其抗壓強度應不小于1.2MPa；（2）柱高留置在基礎的頂面，梁或吊車梁的上面，無梁樓板柱帽的下面，與板連成整體的大斷

20、面梁，留置在板底面以下2030mm處。當板下有梁托時，留在梁托下部；（3）單向板留置在平行于板的短邊的任何位置；（4）有主次梁的樓板，宜順著次梁梁澆筑，施工縫應留置在次梁跨度的中間1/3的范圍內；（5）雙向承受力樓板，厚大結構、拱、穹拱、薄殼、蓄水池、斗、多層剛架及其它復雜的工程，施工縫的位置應按設計要求留置，其表面應清除水泥薄膜和松動石子或軟弱混凝土層，并加以濕潤并沖洗干凈，不得積水。施工縫外宜先鋪水泥、砂漿與混凝土成分相同的水泥、砂漿。（四）混凝土拆模及養護（1）承重的側面模板，應在混凝土強度能保證其表面及棱角不因拆模而受損壞，方可拆除；（2）承重的模板應在混凝土強度達到有關規范要求以后，

21、方可拆除；（3）已拆模的結構，應在混凝土達到設計強度后，才允許承受全部計算荷載，施工中不得超載使用，其上嚴禁堆放過量的建筑材料；（4）混凝土構件的澆水養護應不少于7天，摻用緩凝型外加劑及抗摻要求的混凝土不得少于14天，（平均氣溫低于5時，不得澆水，大體積混凝土的養護，在炎熱氣候條件下，還應采取降溫措施）。（五）混凝土構件缺陷的處理混凝土構件拆模后應先進行自檢評定，混凝土構件出現缺陷，不管大小均不能私自隱藏，應根據自檢，標出缺陷的部位，缺陷深度，范圍報專業監理工程師備案。屬質量事故的，按質量事故程度處理，屬一般缺陷由施工單位提出處理意見，報監理工程師認可，即可隱蔽，未備案，施工單位私自隱蔽，按違

22、章處理，監理工程師有權要求重新剝落進行復檢，責任由施工單位負責。6.1.2.3監理工程師采取每天現場巡視的方式，對現場施工情況進行檢查和控制，發現問題及時處理；6.1.2.4發生質量事故后，以書面形式報送有關單位，監理工程師在總監領導下組織有關部門，單位對質量事故進行事故原因分析，研究確定處理方案并監督實施，監理工程師應作好文字記錄，整理歸檔備案；6.1.2.5汽機房、除氧煤倉間各樓層預埋件，預留孔洞較多，一定要按設計圖紙認真檢查、驗收，必要求時會同安裝專業監理工程師共同檢查驗收，確保準確無誤，給排水通風、空調、消防、照明工程施工要密切配合土建施工進行，避免亂開孔洞，亂布管線現象；6.1.2.

23、6汽機基座，鍋爐房基礎預埋件，預埋螺栓精度要求高，應會同安裝專業監理工程師共同檢查驗收，并邀請安裝單位參加檢查驗收；6.1.2.7汽機基座鋼筋布置較密，在預埋件，預埋螺栓安裝過程中必須保證鋼筋的完整性；6.1.2.8檢查工程質量的有關技術記錄文件、資料，做到正確、齊全；6.1.2.9做好分部工程和單位工程的質量驗評及感觀質量評定工作。6.1.3施工結束后控制方法及措施(事后控制)6.1.3.1工程驗收(一)目的和要求（1）分項、分部工程驗收的目的，就是從基礎上奠定一個優質工程的開端，從工序開始層層抓質量，從程序上、文件記錄上為單位工程的優質奠定基礎；（2）工程驗收是四級驗收的基礎工序驗收，必須

24、在工序過程進行。按質量難計劃屬停工待檢點的工序，必須停工待檢；（3）工序驗收記錄文件，必須在工序驗收中填寫，不得事后補記；（4）施工單位在開工時，按驗評標準的模式結合本工程的特點編制各自承擔工程的質量驗評劃分表，經監理審核確認后執行；（二）內容（1）分項、分部過程驗收分三步進行，首先進行分段驗收，然后進行分項工程驗收，最后進行分部工程驗收；（2）分段工程驗收主要內容如下：A、分段工程驗收，是生產過程的驗收，在施工過程中按驗評標準進行；B、分段工程驗收必須同時填寫兩種文件，一種是驗收的隱蔽工程文件，詳見“隱蔽工程質量驗收制度”，另一種是質量驗評文件；（3）分項工程驗收其主要內容如下：A、分項工程

25、驗收，是生產工序的驗收，一般在工序完成后按驗評標準進行；B、鑒于有些分項工程驗收標準中劃分較大，一個分項工程常常分幾次施工，而每次施工的驗收文件記錄和評分文件記錄必須正確予以反映，為此要求每一次驗證一次，并作好完善記錄，使驗評項目能正確反映工程實際情況；C、分項工程驗收后，必須同時填寫兩種文件，一種是驗收的隱蔽工程文件，詳見“隱蔽工程質量驗收制度”，另一種是質量驗評文件。（4）分部工程驗收主要內容如下：A、分部工程驗收一般在分部工程完工后，并在有關分項工程質量驗收報告結論出來進行（如混凝土強度、抗?jié)B強度、金屬一般強度、勞強度，疲勞強度、焊接的無損檢驗和熱處理）；B、分部工程驗收項目劃分及驗評等

26、級劃分按驗評標準。6.1.3.2單位工程竣工驗收（一）驗收依據的技術規范和評定標準：執行電力部部頒“電力建設施工及驗收技術規范”和“火電施工質量檢驗及評定標準”；（二）單位工程竣工驗收的，是為了使已經形成生產能力或使用條件的土、安裝工程，交付項目法人保管和使用，為工程整體形成生產能力奠定基礎；（三）簽訂和驗收單位工程質量的前提是，必須按“驗標”規定，事先鑒定和驗收組成該單位工程的分項工程的質量和分部工程的質量；（四）單位工程驗收時，必須具備下列三個條件：A、主體工程的工程量已全部完成，原則上不存在交付后仍需施工的情況；B、必須移交的文件、記錄資料完整、齊全，并已通過；C、單位工程的分部，分項驗

27、收工作已完成，并已通過。（五）單位工程驗收文件，一般應包括下列內容：A、單位工程竣工驗收登記表及移交簽證書，內容包括驗收時間、保管責任、未完工項目、處理意見及完成日期；B、單位工程竣工圖紙；C、隱蔽工程驗收記錄；D、建筑工程按電力部部頒驗證標準中規定的“單位工程質量驗評主要技術資料核查表”中有技術資料；E、主要建筑及設備基礎沉降觀測記錄。（六）單位工程竣工驗收一般分預驗收和正式驗收二次進行：A、單位工程竣工驗收前，施工承包商必須正確完成竣工驗收移交資料，填寫竣工驗收申請書，交項目監理部和項目法人，由項目法人會同監理部門、施工承包商及其有關部門進行預驗收；B、單位工程正式驗收時，由項目法人組織監

28、理部門、施工承包商等有關人員參加。（七）正式驗收程序，一般情況下：A、確定驗收日期；B、審閱驗收文件及記錄；C、審閱預驗收的對已完工程評分記錄及驗評分；D、評定單位工程質量，填寫質量驗收評定表；E、審閱未完項目表及具體處理計劃；F、填寫驗收總評意見；G、參加驗評單位簽字。6.2進度控制6.2.1審查施工承包商編制的合同范圍內土建專業網絡控制進度，使土建工程施工進度滿足綜合網絡計劃的交付安裝要求和總進度；6.2.2審查施工承包商提交的施工進度計劃，包括各項施工準備工作的計劃安排；6.2.3核查二級網絡計劃，并組織協調，監督實施；6.2.4審查承包商每月提交的工程進度報告，注意實際進度與計劃進度的

29、差異，施工形象，實物量與工作量指標完成情況的一致性；6.2.5審查施工承包商提交的的施工組織設計及主要施工方案,包括進度計劃、勞動力、機械投入情況、主要材料供應情況；6.2.6建立工程協調會制度，每周至少召開工程協調會一次，并隨時協調解決影響施工進度的各種問題和矛盾；6.2.7分析進度滯后的原因，協助施工承包商提出進度調整的措施方案，按現場調度會精神，解決有關問題；6.2.8對不可抗拒的自然因素或其他因素延誤工期，施工承包商應以書面形式報項目監理部審查由業主核準。6.3投資控制6.3.1認真審核施工組織設計及施工方案，加強合同管理，盡量避免出現索賠問題；6.3.2審查施工承包商的進度月報，認真

30、核準已完成的工程量，防止提前支付工程款，驗收不合格的工程量不得計入已完成的工程當中，嚴格簽收合格的實際工程量付款；6.3.3超出承包合同范圍的工程計量，需以業主批準由施工單位做出預算，監理工程師審定工程量，簽署監理意見；6.3.4作好設計變更管理，在技術經濟分析基礎上簽認設計變更。6.4安全文明施工控制6.4.1審查施工單位承包商安全文明施工管理體系，安全文明施工管理責任制，認真貫徹落實”安全第一、預防為主”的安全生產方針；6.4.2參加由業主組織的施工現場安全文明施工檢查工作；6.4.3用于本工程的安全網、安全繩、安全帶、安全帽必須經檢驗合格后方可用于施工；6.4.4司吊人員、起重工須持證上

31、崗，起重器具必須檢測合格方可用于施工；6.4.5卷物機、塔吊、門吊、吊車等起重機械必須按規范要求進行檢測試驗，符合規范要求后方可用于本工程施工；6.4.6盡可能避免垂直交叉施工，確實需要垂直交叉作業，須有嚴格的安全隔離防護措施，并經檢查驗收合格后方可進行施工；6.4.7嚴禁違章作業、野蠻施工，堅持作到施工現場道路暢通，地面干凈，材料存放整齊，標志明顯，創造秩序井然、衛生的施工現場；6.4.8在施工現場發現違章作業，冒險作業或?qū)Π踩珮?gòu)成重大威脅時有權責令暫停施工，令其改正。7、監理方式：實施本工程重點部位的見證點（W點），停工待檢點（H點），旁站點（S點）的工程質量監理計劃，監理人員要按作業程序

32、即時跟班到位進行監督檢查，具體實施辦法如下：7.1 H：停工待檢點：對于測量定位放線，隱蔽工程，地基驗槽，重要的設備基礎及設備基礎二次 漿采取停工待檢監理方式：（一）測量定位放線控制：測量定位放線是施工過程中最基礎的，對設計整體布置至為重要。（1）測量定位放線范圍：北京能源投資（集團）有限公司赤峰煤矸石電廠新建工程設計中的全部工程項目的軸線和高程控制；（2）測量定位放線的原則：A、控制網由設計單位負責向承包單位進行交接并辦理簽證手續，工程定位測量必須在上述控制網的基礎上進行測設；B、現場監理工程師應根據場地情況，設計與施工要求，按照便于控制、全面又能長期保留的原則，審核承包人的場地控制網測設方

33、案；C、場地平面控制網的形式應適合與滿足整個場地建筑物測的需要?？刂泣c之間應通視，易丈量、且便于長期保留；D、各水準點點位要設在建筑物開挖和地面沉降范圍以外，水準點樁的埋設應規范，以便長期保留；E、對工程控制網，承包單位及所有單位應予妥善保護，防止損壞；F、監理單位有關監理工程師，負責單位工程主軸線及單位工程二級控制的復核，但不能代替施工單位測量人員工作；G、施測的技術要求，儀器精度、誤差按SDJ09-87規范執行。（3）工程流程A、定位測量；a、由施工單位人員進行施測，并作出定測量報告；b、監理工程師對施測過程進行跟蹤檢查，保證施測準確；c、定位報告中應有施測記錄，示意圖以及高程差計算書；d

34、、定位施測要求按照二級導線網進行控制。B、高程控制a、由施工單位人員進行施測，并作出高程測量報告；b、必要時監理工程師要進行高程復測；c、水準報告中應有施測記錄，示意圖以及高程評差計算書；d、高程施測按四級精度進行控制。C、沉降測量a、沉降測量項目與技術要求應根據設計圖紙及“電力建設施工及驗收技術規范”和驗評標準由施工單位負責完成；b、沉降測量由施工單位進行測量，監理工程師進行抽查。D、設備基礎的測量由土建施工單位將其施測成果交設備安裝單位復查后，輸交接簽證手續。（二）隱蔽工程控制（1）隱蔽工程包括以下內容：A、工程建設工序進行中間環節半成品的驗收，如建筑工程鋼筋的品、規格、數量、位置、形狀、

35、焊接尺寸、接頭位置、預埋鐵件的數量及位置，以及材料代換情況；B、埋入地下的基礎工程，如地基開挖土質情況（地基驗槽），標高尺寸，基礎斷面尺寸，數量、地基承載力等；C、埋入結構或土中的防水工程，如屋面、地下室、水下結構的防水層，防水處理措施，防腐處理等；D、埋入保溫內部的防腐，焊接質量。（2）隱蔽工程驗收隱蔽工程驗收前，施工單位一般按提前24小時以上通知監理部門，經各方共同檢查合格后才能進行下道工序，具體執行處理原則如下：A、監理部門未按時派人員到現場驗收，施工單位可自行隱蔽，對隱蔽工程的重新檢查，如檢查不合格，則工期、費用等由施工單位自理，如檢查合格，則檢驗費用、覆蓋費用、等應由建設單位承擔；B

36、、施工單位未通知監理部門或經檢查發現問題后未按要求進行返工處理時，監理部門有權通知施工單位停工，停工損失由施工單位自己負責。（3）隱蔽工程驗收前，施工單位應先填寫“隱蔽工程質量檢查記錄表”（包括檢查內容），提供給參加驗收人員檢查，檢查后作出各方評價并簽證；（4）隱蔽工程驗收工作參加人員：分管的監理工程師、設計代表、施工單位有關人員；（5）隱蔽工程是工程驗收的基礎，隱蔽工程驗收與驗評工作同時進行，以利進行分項、分部和單位工程的驗收。（三）地基驗槽：地基處理完成或土方開挖后檢查是否滿足設計要求的地質條件。（四）重要設備基礎（1）范圍a、汽輪發電機基礎；b、電動給水泵基礎；c、鍋爐基礎。（2）控制內

37、容設備基礎的模板、鋼筋綁扎、鋼筋焊接、鋼筋搭接、預埋件數量及位置。（五）設備基礎二次灌漿（1）施工單位在設備基礎的二次灌漿前應作好施工方案，經業主及監理工程師批準后方可實施，如鑿毛、清理、水沖、灌漿配比或灌漿料等；（2）施工單位在施工過程中應嚴格按照已批復的施工方案進行施工，監理對全過程進行監督。7.2 S旁站點：對以下項目或工序采用旁站監理方式（一）基礎工程A、地基驗槽；B、碾壓回填；C、混凝土澆筑；D、地下防水及防水細部構造；E、鋼筋焊接、鋼筋綁扎搭接。（二）結構工程A、結構軸線；B、結構標高；C、鋼筋綁扎、焊接、搭接；D、預埋鐵件數量、位置；E、混凝土澆筑；F、防水層細部構造；G、一般設

38、備基礎二次灌漿。7.3 W：見證點：對以下項目或工序采取見證監理方式（一）基礎工程A、普通基礎：溝道的鋼筋綁扎、焊接、搭接；B、普通基礎、溝道的模板幾何尺寸。（二）結構工程A、混凝土；B、鋼筋綁扎、焊接、搭接；C、鋼結構制作：包括單層鋼柱，焊接實腹梁，墻架聯合結構件、梯子、平面、欄桿、網架、金屬壓型板；D、鋼結構安裝。（三）砌體工程A、磚砌體（四）地面或樓面工程A、基層；B、整體面層；C、板（塊）料面層；D、木質面層；E、活動地板。（五）門窗工程A、門窗制作；B、門窗安裝。（六）裝飾工程A、墻體勾縫；B、一般掠灰；C、裝飾掠灰；E、飾面板（磚）；F、涂料；G、刷（噴）漆；H、玻璃；I、吊頂；J

39、、隔斷；K、花飾；L、細木裝飾。（七）屋面工程A、保溫隔熱層；B、找平層；C、防水層；D、卷材；E、涂膜；F、剛性防水；G、金屬壓型鋼板屋面。8、合同管理8.1了解、掌握合同條款，監督承包商嚴格履行承包合同，對合同執行情況進行跟蹤管理，定期檢查履行情況；8.2在合同執行過程中協調好合同雙方的關系，協助建設單位和承包單位進行工程變更的處理和簽訂工程變更補完協議。9、信息資料管理9.1收集整理本工程有關的文件，各種會議紀要,設計變更，工程聯系單和重大事件記錄等；9.2負責作好施工合同文件，設計文件與工程質量有關的隱蔽工程驗收資料和質量評定資料,保證監理資料的完整，分類有序；9.3堅持每天寫監理日志

40、，詳盡記錄當天監理活動，每月初提出監理小結。10、施工承包商提供給監理部保存的資料10.1施工組織設計、施工方案、措施或施工作業指導書；10.2開工報告；10.3工程聯系單；10.4地基驗槽驗評記錄；10.5隱蔽工程驗收記錄；10.6（四級）質量驗評記錄；10.7土建交付安裝的工序交接記錄；10.8原材料出廠合格證及復檢報告：砌塊、砂子、石子、水泥、鋼筋、型鋼、防水防腐材料、飾面涂料、油漆等；10.9強度報告：混凝土、砂漿、鋼筋接頭、混凝土抗凍、混凝土抗?jié)B報告；10.10水池滿水試驗報告；10.11計量器具和專用工具的年檢報告；10.12特殊工種，人員持證上崗證書。11、質量驗評范圍及監理方式

41、（附表）質量驗收及評定范圍表單位代碼： CFXMB 編號： ZL-27-04/2007工程編號工 程 名 稱檢驗單位本部分編號監理點系統單位子單位分部子分部分項檢驗批施工單位勘測單位設計單位監理單位業主01熱力系統001主廠房地下結構01汽機間地下結構01土(石)方工程0001定位及高程控制01定位及高程控制表5.2.1H02挖方01土方開挖表5.3.1W03回填01回填表5.3.2W02基礎01外側柱基礎01墊層01墊層表5.12.7W02鋼筋01鋼筋加工表5.10.5W02鋼筋安裝表5.10.6H03模板01模板安裝表6.2.1W02模板拆除表5.10.4W04混凝土01混凝土原材料及配合

42、比表5.10.7W02混凝土施工表5.10.8S03混凝土結構外觀及尺寸偏差表6.2.7W02平臺柱基礎01墊層01墊層表5.12.7W02模板01模板安裝表6.2.1W質量驗收及評定范圍表單位代碼：CFXMB 編號： ZL-27-04/2007工程編號工 程 名 稱檢驗單位本部分編號監理點系統單位子單位分部子分部分項檢驗批施工單位（項目部）勘測單位設計單位監理單位業主01熱力系統001主廠房地下結構01汽機間地下結構02基礎02平臺柱基礎02模板02模板拆除表5.10.4W03鋼筋01鋼筋加工表5.10.5W02鋼筋安裝表5.10.6H04混凝土01混凝土原材料及配合比表5.10.7W02混凝土施工表5.10.8S03混凝土結構外觀及尺寸偏差表6.2.7W03擴建端基礎（分項工程、檢驗批同外側柱基礎子分部）02煤倉間地下結構01土（石）方工程（分項工程、檢驗批同汽機間土石方工程）02煤倉間基礎（分項工程、檢驗批同外側柱基礎分部工程）03樓梯間基礎（分項工程、檢驗批同外側柱基礎子分部工程）03鍋爐間地下結構01土（石）方工程（分項工程、檢驗批同外側柱基礎分部工程）02基礎質量驗收及評定范圍表單位代碼：CFXMB 編號： ZL-27-04/2007工程編號工 程 名 稱檢驗單位本部分編號監理點系統單位子單位分部子分部分項檢驗批施工單位（項目部）勘測單位設計單位監理單位業主
